Вакуумметр: что это и как он применяется в промышленности

Вакуумметры измеряют давление в системах с разреженным газом. От точности этих измерений зависит стабильность многих технологических процессов — от нанесения покрытий до производства полупроводников. В статье рассмотрим, как работают вакуумметры, какие бывают типы, чем они отличаются от манометров и как выбрать подходящее оборудование для разных задач.

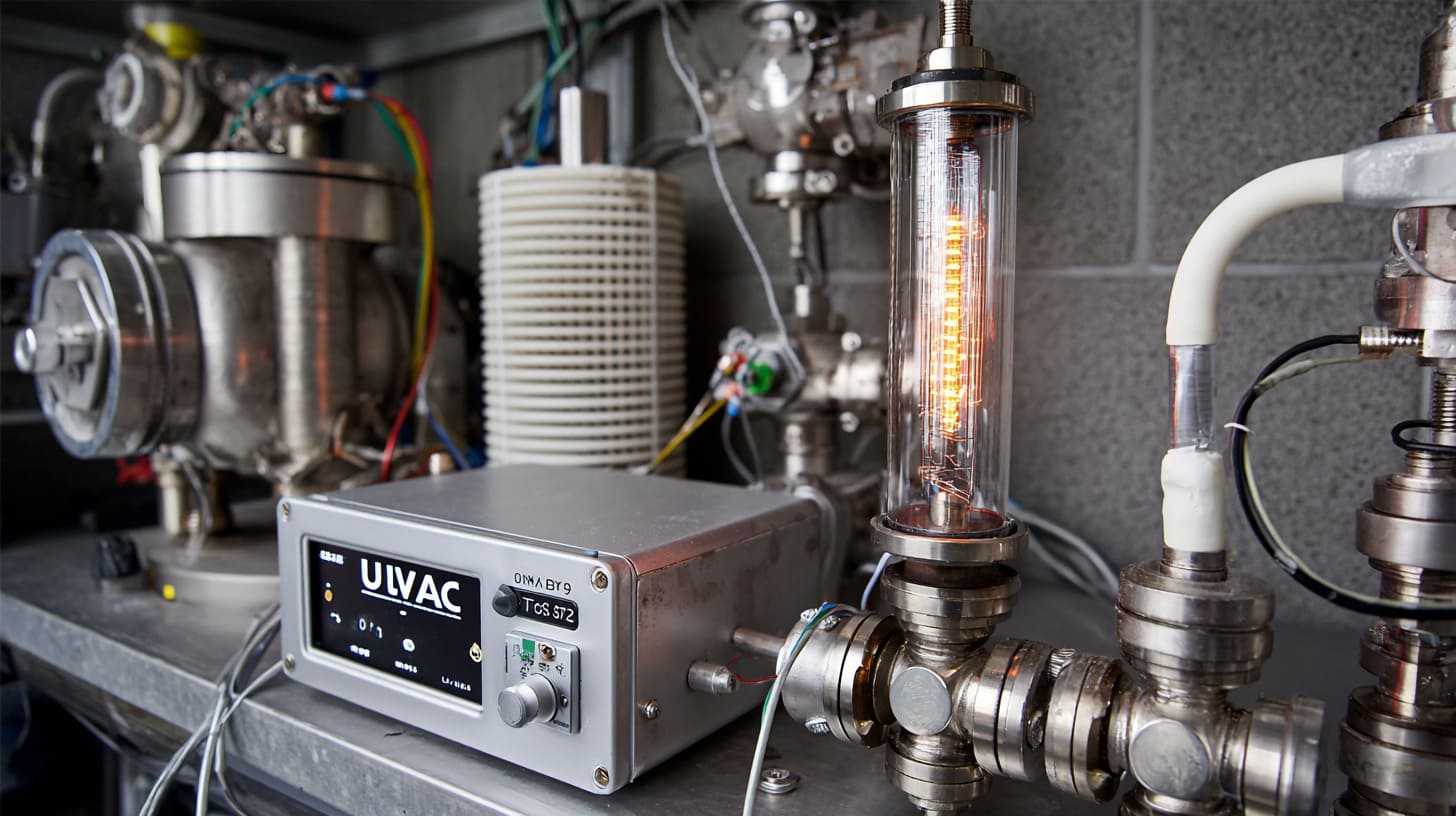

Что такое вакуумметр

Вакуумметр — это прибор для измерения давления разреженного газа в замкнутых системах с давлением ниже атмосферного. В отличие от барометров, они работают в широком диапазоне — от атмосферного уровня до глубокого вакуума, гарантируя точность измерений вплоть до долей паскаля.

Современные модели представляют собой комплексные измерительные системы, включающие датчики давления, электронные модули обработки сигнала и интерфейсы отображения данных. Вакуумметры выпускаются в портативной версии — для периодических измерений, и в стационарной — для постоянного мониторинга производственных процессов.

В промышленности измерительные приборы выполняют ключевую функцию контроля качества. В процессах нанесения покрытий даже незначительное отклонение давления может привести к браку всей партии. Например, в производстве полупроводников прибор контролирует условия эпитаксиального роста при давлениях порядка 10⁻⁶ Торр. А в металлургии используется для отслеживания вакуумной дегазации расплавов при выплавке особо чистых сталей.

Что измеряет вакуумметр

Прибор измеряет давление газа в области ниже атмосферного. В зависимости от конструкции он может показывать либо абсолютное значение (отсчет от нуля), либо остаточное относительно атмосферного уровня. Для представления результатов используют разные единицы измерения.

Вакуум делят на несколько диапазонов в зависимости от степени разрежения газа. Такое разделение важно, потому что при разных давлениях меняются физические свойства среды и, соответственно, методы измерения и откачки.

• Низкий вакуум — от атмосферного до ~10⁻³ Торр. Достигается простыми насосами, используется в упаковке, холодильной технике, дегазации.
• Средний вакуум — 10⁻³…10⁻⁷ Торр. Применяется в металлургии, исследовательских установках, технологиях нанесения покрытий.
• Высокий и сверхвысокий вакуум — ниже 10⁻⁷ Торр (до 10⁻¹² Торр и глубже). Необходим в микроэлектронике, ускорителях частиц, молекулярно-лучевой эпитаксии.

Как работает вакуумметр

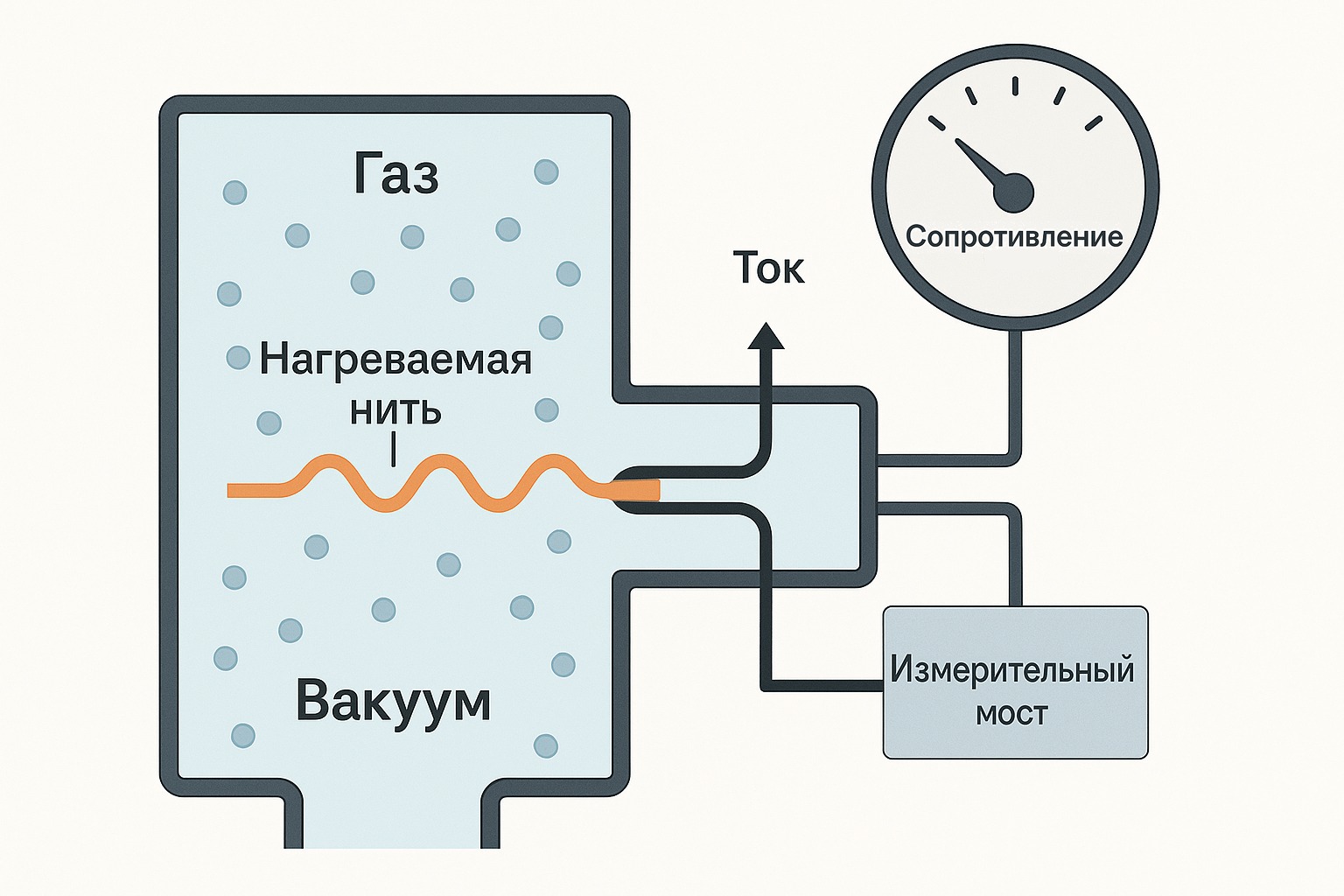

Принцип работы

Основан на физических свойствах разреженного газа, таких как упругость, теплопроводность или степень ионизации. Прибор фиксирует, как меняются эти параметры в зависимости от давления, и преобразует их в измеряемый сигнал.

Конкретный принцип действия зависит от конструкции: одни устройства реагируют на механическую деформацию, другие — на изменение теплопередачи или интенсивности ионного тока. Выбор метода определяется диапазоном измеряемого давления и требованиями к точности.

Единицы измерения

Вакуум измеряют в разных единицах: паскалях (Па), торрах, миллиметрах ртутного столба (мм рт. ст.) или барах. Выбор зависит от оборудования и сферы применения.

Паскаль – основная единица давления в системе СИ. 1 Па = 1 Н/м². Атмосферное давление — примерно 101 325 Па. Многие цифровые вакуумметры отображают данные в Торрах, так как эта шкала более привычна для оператора. 1 Торр = 133,322 Па и эквивалентен 1 мм рт. ст.

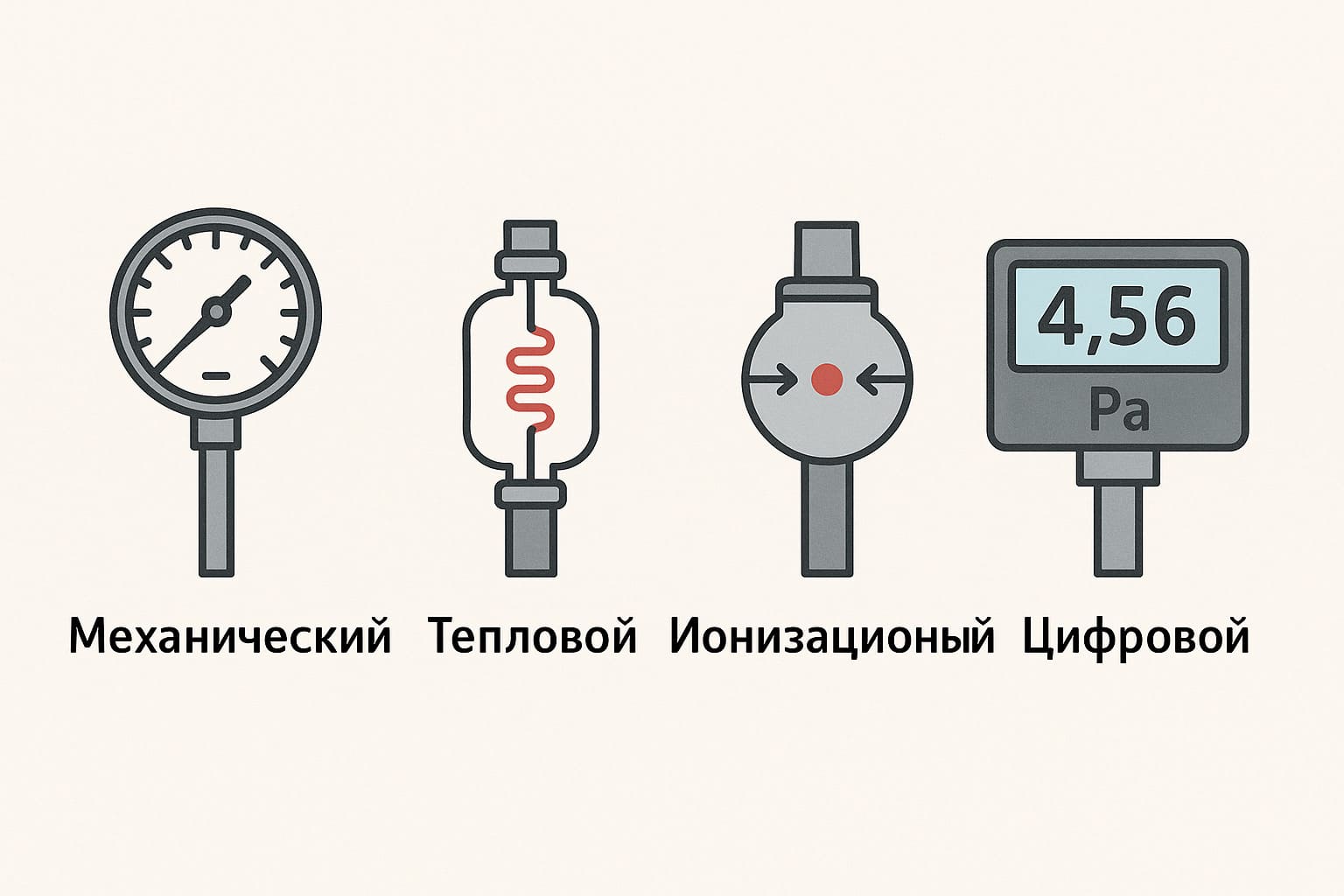

Типы вакуумметров

Механические вакуумметры

Измеряют давление за счет деформации упругих элементов.

• Жидкостные манометры — U-образные трубки, частично заполненные ртутью. Разность уровней жидкости отражает измеряемую величину.
• Диафрагменные вакуумметры используют металлическую мембрану, разделяющую вакуумную систему и атмосферу. При изменении давления мембрана изгибается, и это движение передается на стрелку или электронный индикатор. В емкостных датчиках измеряется расстояние между мембраной и неподвижным электродом.

Область применения: лабораторные измерения, калибровка других приборов, диапазон — от атмосферного до 10⁻³ Торр.

Тепловые вакуумметры

Работают на зависимости теплопроводности газа от его плотности. Чем ниже давление, тем слабее теплообмен между телами.

• Термопарные содержат нагревательный элемент и термопару. При постоянной мощности нагрева температура элемента зависит от теплоотдачи через газ. Термопара преобразует ее в электрический сигнал, откалиброванный в единицах давления.
• Вакуумметры Пирани используют нагретую нить, сопротивление которой изменяется с температурой. Нить включена в мостовую схему, разбаланс которой зависит от давления. Современные приборы Пирани работают в диапазоне от атмосферного до ~10⁻³ Торр, ниже этого уровня их чувствительность резко падает.
• Конвекционные учитывают теплоперенос за счет конвекции газа. Этот эффект проявляется при давлениях выше 1 Торр, расширяя возможности тепловых методов в область более высоких значений.

Область применения: контроль среднего вакуума в насосах, холодильных системах, процессах дегазации.

Ионизационные вакуумметры

Предназначены для измерения высокого и сверхвысокого вакуума, где другие методы теряют чувствительность.

• Трехэлектродные включают катод, анодную сетку и коллектор. Электроны, эмитируемые катодом, ионизируют молекулы остаточного газа. Ионы создают ток, пропорциональный плотности газа.
• Манометры Баярда–Альперта имеют тонкий коллектор внутри анодной сетки. Такая конструкция снижает влияние фотоэффекта и позволяет измерять давления до 10⁻¹² Торр.
• Приборы с холодным катодом ионизируют газ с помощью разряда без нагрева. Магнитное поле увеличивает путь электронов, повышая эффективность ионизации. Отсутствие горячих элементов исключает загрязнение системы.

Область применения: производство полупроводников, научные установки, молекулярно-лучевая эпитаксия, электронно-лучевые технологии.

Цифровые вакуумметры

Цифровые модели объединяют несколько измерительных принципов в одном корпусе и обладают широким функционалом. Комбинированные датчики включают, например диафрагменный сенсор для низкого вакуума и ионизационный — для высокого. Микропроцессор автоматически переключает активный канал по мере изменения давления.

Дополнительные возможности: автоматическая калибровка, компенсация температурного дрейфа, хранение данных, настройка аварийных порогов. Интерфейсы: RS-485, Ethernet, Bluetooth — для интеграции в системы автоматизации.

Область применения: промышленное оборудование, научные установки, мониторинг технологических процессов.

Чем отличается манометр от вакуумметра

В первую очередь диапазоном измеряемого давления. Манометры применяются для измерения избыточного уровня — то есть давления выше атмосферного. Вакуумметры, наоборот, фиксируют значения в области ниже атмосферного. При этом существуют приборы, которые показывают давление в абсолютных единицах (относительно полного вакуума), а есть модели, работающие в относительной шкале — с отсчетом от атмосферного уровня и отображающие отрицательные значения.

Для чего нужен вакуумметр

• Управление технологическими процессами. В вакуумных камерах для нанесения покрытий давление поддерживается на уровне ~10⁻⁵ Торр. Даже незначительное отклонение может нарушить структуру покрытия и привести к браку. Высокоточный прибор помогает вести непрерывный мониторинг и своевременно выявлять отклонения.
• Обеспечение качества продукции. При производстве композиционных материалов вакуум используется для удаления воздуха из связующего. Недостаточное разрежение вызывает пористость и снижает прочность. Термопарный вакуумметр контролирует достижение нужного давления перед началом полимеризации.
• Диагностика герметичности. Прибор позволяет обнаруживать утечки по скорости роста давления в откачанной системе. Пример: в холодильной технике он контролирует уровень вакуума перед заправкой хладагентом — наличие остаточной влаги снижает эффективность и долговечность установки.
• Контроль параметров упаковки. В вакуумной упаковке пищевых продуктов вакуумметр отслеживает остаточное давление в диапазоне 1–10 Торр. Недостаточное разрежение сокращает срок хранения, а избыточное — может повредить упаковку.

Как пользоваться вакуумметром

1. Подготовка. Она начинается с проверки чистоты вакуумных магистралей. Загрязнения и остатки технологических жидкостей могут исказить показания или повредить чувствительные элементы прибора. Соединительные трубки должны быть откачаны до рабочего вакуума перед подключением измерительного прибора.
2. Подключение к системе. Выполняется через стандартные фланцевые или резьбовые соединения. Важно обеспечить герметичность — даже микроскопические протечки существенно искажают показания в области высокого вакуума. Прибор устанавливается как можно ближе к контролируемому объему.
3. Калибровка вакуумметра. Необходима для обеспечения точности измерений. Периодичность определяется классом точности прибора и условиями эксплуатации. Эталонные приборы калибруются ежегодно, рабочие приборы — раз в 2–3 года.

Рекомендации по эксплуатации:

• Избегайте резких перепадов давления, которые могут повредить чувствительные элементы.
• Используйте защитные фильтры для предотвращения попадания паров и загрязнений.
• Регулярно проверяйте нулевые показания при атмосферном давлении.
• Ведите журнал измерений для отслеживания дрейфа характеристик.

Защита от загрязнений особенно важна для ионизационных вакуумметров. Пары масла от механических насосов, остатки растворителей могут осаждаться на элементах прибора и изменять показания.

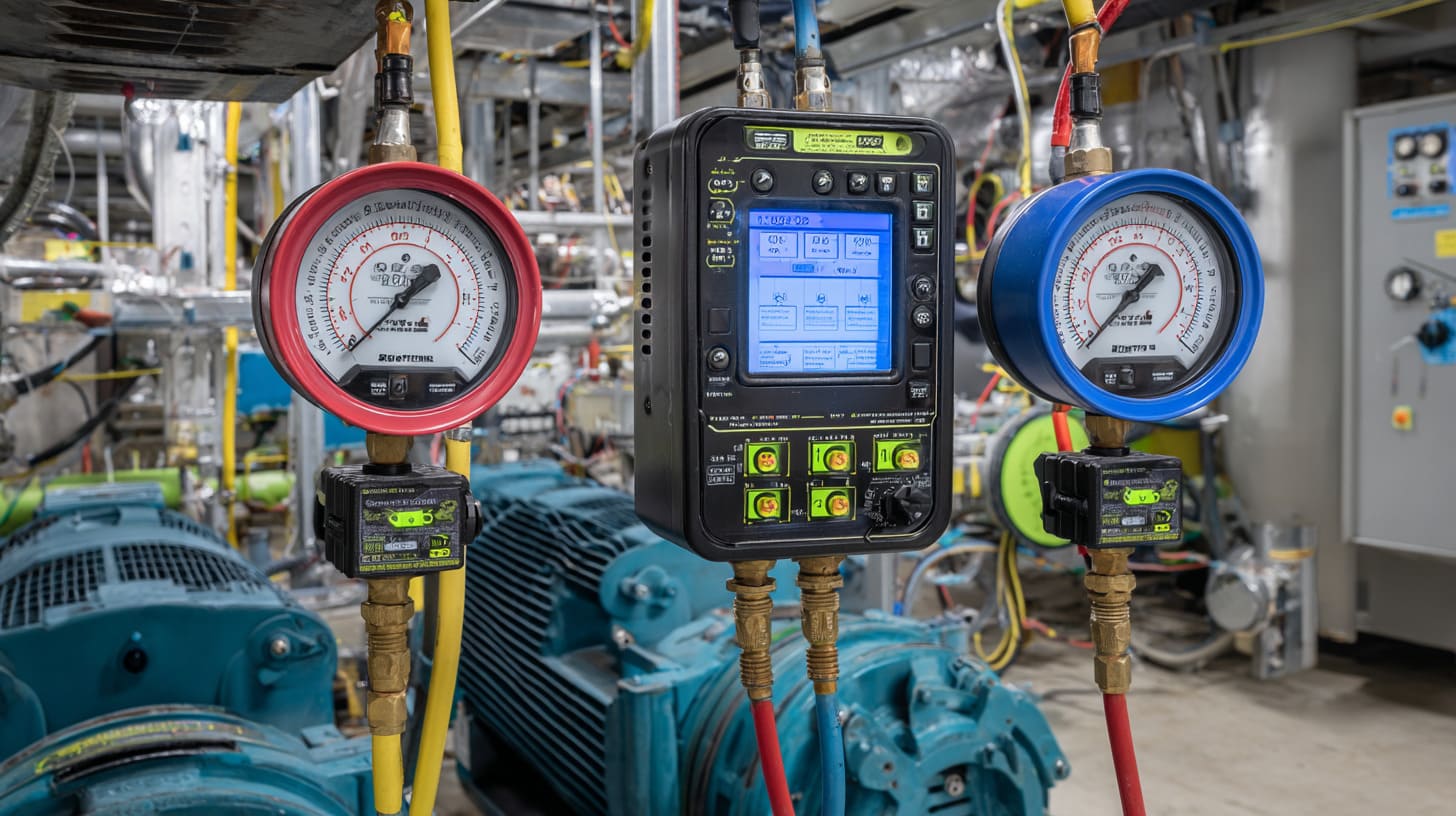

Как выбрать вакуумметр для производства

Ключевые параметры

Выбор вакуумметра определяется технологическими требованиями процесса, условиями эксплуатации и требованиями к точности измерений.

• Диапазон давления — основной критерий. Для вакуумной упаковки достаточно диапазона 1000-1 Торр, для производства полупроводников требуется 10⁻¹⁰ Торр и глубже. Прибор должен перекрывать весь рабочий диапазон с запасом для контроля переходных режимов.
• Точность измерений определяется допусками технологического процесса. В научных исследованиях требуется точность 1–2 %, в промышленных процессах часто достаточно 5–10 %. Класс точности влияет на стоимость прибора и требования к обслуживанию.
• Условия эксплуатации включают температурный диапазон, вибрации, агрессивность среды, требования по взрывобезопасности. Промышленные вакуумметры рассчитаны на эксплуатацию при -20...+60 °C, лабораторные — обычно при +15...+35 °C.
• Время отклика важно для динамических процессов. Механические приборы имеют инерционность порядка секунд, электронные — миллисекунды. Для контроля быстропротекающих процессов требуются приборы с малым временем отклика.

Рекомендации по подбору

Для форвакуумных систем (1000-0,1 Торр) оптимальны термопарные или диафрагменные вакуумметры. Они поддерживают достаточную точность при невысокой стоимости и простоте обслуживания.

Для высоковакуумных систем (10⁻³-10⁻⁹ Торр) необходимы ионизационные устройства. Манометры Баярда–Альперта охватывают широкий диапазон измерений, но для поддержания точности нужна регулярная очистка. Приборы с холодным катодом отличаются высокой надежностью и простотой эксплуатации. Однако на нижней границе диапазона их показания менее воспроизводимы, а калибровка сложнее по сравнению с другими типами ионизационных вакуумметров.

Для промышленной автоматизации предпочтительны цифровые приборы с интерфейсами связи и возможностью программирования аварийных порогов. Наши инженеры помогут подобрать оптимальную модель вакуумметра — от простых механических для общих задач до высокоточных ионизационных для наукоемких производств — и предложат все необходимые комплектующие: датчики, контроллеры и системы калибровки.

Обслуживание вакуумметров

Регулярное техническое обслуживание позволяет поддерживать точность измерений и продлевает срок службы прибора. Программа обслуживания зависит от типа вакуумметра и условий эксплуатации.

Калибровка — основная процедура обслуживания. Периодичность определяется требованиями к точности и стабильностью характеристик прибора. Эталонные приборы калибруются по первичным стандартам давления, рабочие — по эталонным.

Очистка датчиков необходима при работе в загрязненных средах. Ионизационные вакуумметры требуют периодической очистки электродов от осадков. Процедура включает демонтаж датчика, ультразвуковую очистку в растворителе, сушку и повторную сборку.

Проверка корпуса на герметичность выполняется при помощи гелиевого течеискателя. Негерметичность приводит к систематической погрешности измерений. Уплотнения и прокладки подлежат периодической замене.

Контроль электрических параметров включает проверку сопротивления изоляции, калибровку электронных блоков, тестирование интерфейсов связи. Дрейф характеристик электронных компонентов компенсируется корректировкой калибровочных коэффициентов.

Применение вакуумметров в промышленности

• В нефтегазовой отрасли вакуумметры используются для контроля давления при дегазации нефтепродуктов, в установках вакуумной дистилляции и при проверке герметичности трубопроводов. В процессе вакуумной перегонки мазута, где давление поддерживается на уровне 10–50 Торр, приборы обеспечивают стабильность условий кипения, предотвращают термическое разложение компонентов и повышают эффективность отделения фракций.
• В пищевой промышленности они применяются в установках вакуумной упаковки, где требуется поддерживать остаточное давление в пределах 1–10 Торр. Это позволяет удалить кислород из упаковки, замедлить окисление и развитие аэробных микроорганизмов. Приборы контролируют каждый цикл упаковки, обеспечивая одинаковые условия и соответствие санитарным требованиям.
• В металлургии они используются в установках вакуумной плавки и термообработки для удаления растворенных газов из расплава. При уровне около 10⁻² Торр металл не окисляется, а его структура улучшается. Стабильный контроль разрежения особенно важен при производстве особо чистых и легированных сталей, где даже незначительные отклонения могут повлиять на механические свойства материала.
• В электронной промышленности вакуумметры являются критически важными элементами технологических линий при производстве полупроводников. Процессы, такие как молекулярно-лучевая эпитаксия, требуют уровня 10⁻¹⁰ Торр и ниже. В условиях глубокого вакуума приборы контролируют чистоту среды на атомарном уровне, предотвращая попадание частиц, способных повлиять на работу микросхем.

Практический пример: на производстве режущего инструмента внедрение системы непрерывного контроля давления в установках PVD-напыления позволило повысить точность воспроизводимости технологических параметров. Применение цифровых вакуумметров с функцией автоматической регистрации данных обеспечило стабильность показателей во всех фазах цикла. В результате предприятие увеличило выход годной продукции и сократило общее время напыления, что привело к оптимизации работы оборудования и мнижению издержек.

Заключение

Для эффективного контроля вакуума важно правильно выбрать и эксплуатировать оборудование. Чтобы обеспечить стабильность процессов и высокое качество продукции, следуйте последовательности:

1. Определите задачи измерения — тип вакуума (средний, высокий, сверхвысокий), требуемая точность, условия эксплуатации (температура, вибрации, агрессивность среды).
2. Выберите тип вакуумметра, подходящий под задачи:

• механический — для базовых измерений;
• термопарный — для форвакуумных систем;
• ионизационный — для высокого и ультравысокого вакуума;
• цифровой — для автоматизированных линий и промышленной интеграции.

1. Обратитесь к специалистам компании Siderus для подбора импортного оборудования, поставки комплектующих и консультации по внедрению.
2. Подключите вакуумметр к системе, проверьте герметичность соединений, проведите калибровку и тестирование в рабочих условиях.
3. Регулярно обслуживайте прибор — проверяйте точность показаний, состояние датчиков и чистоту элементов, особенно в ионизационных моделях.

Современные вакуумметры — это инструмент управления качеством на производстве. По вопросам подбора оборудования обращайтесь на info@siderus.ru или по телефону +7 (499) 647-47-07.
