Трехфазный асинхронный электродвигатель: что это и как он применяется в промышленности

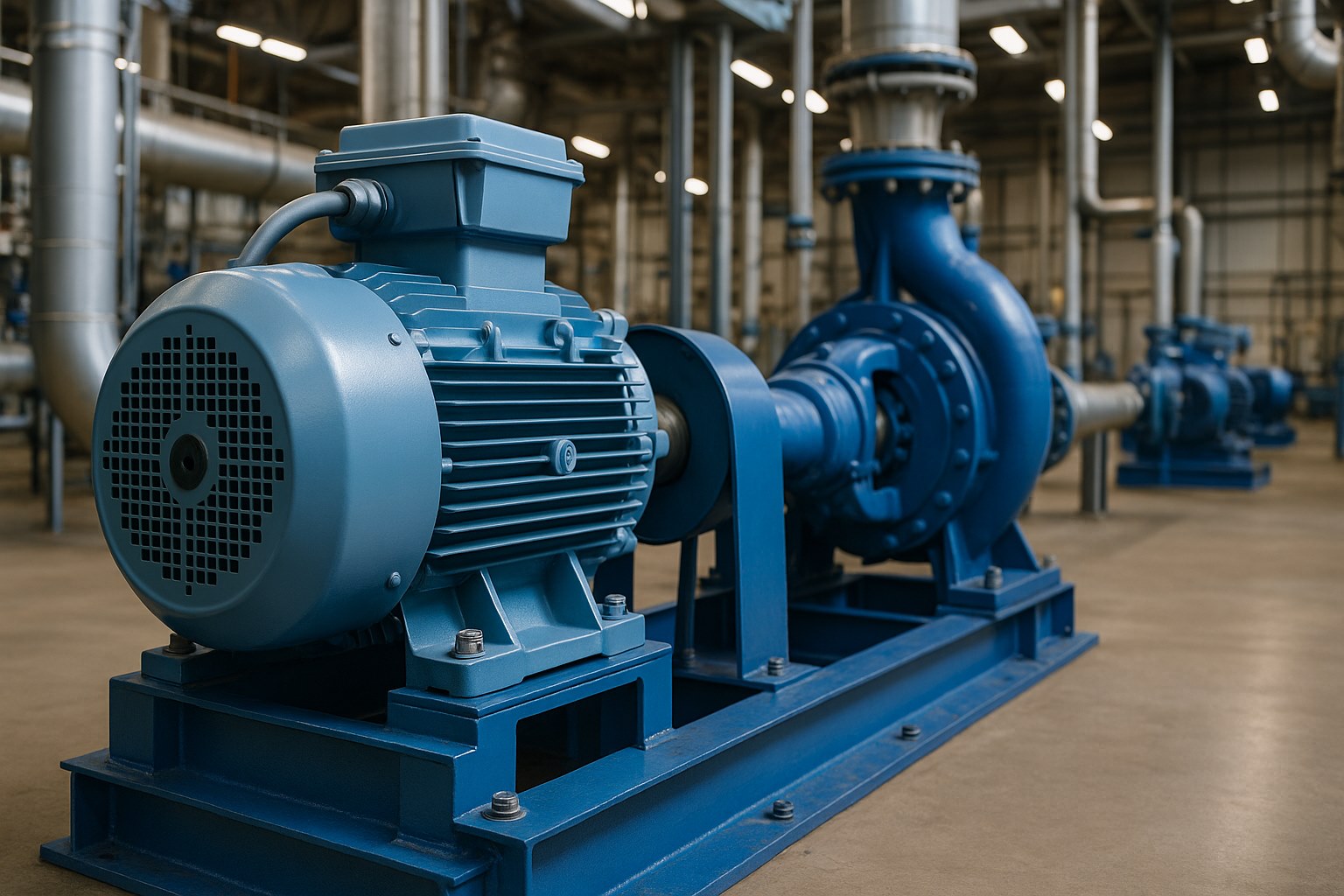

Конвейеры, насосы, вентиляторы, металлообрабатывающие станки — почти на любом производстве крутится вал асинхронной машины. От того, насколько точно подобраны мощность и схема подключения, зависят энергопотребление предприятия и ресурс оборудования, а ошибка в выборе класса защиты или частоты вращения обходится дороже самого двигателя.

Асинхронный трёхфазный двигатель превращает электрическую энергию в механическую за счёт взаимодействия вращающегося поля статора с токами, наведёнными в роторе. Три обмотки статора смещены в пространстве на 120° и питаются переменным током с таким же фазовым сдвигом; в результате возникает вращающееся магнитное поле, увлекающее за собой ротор. Диапазон мощностей у таких машин широкий — от 0,1 кВт до нескольких мегаватт, а стандартные частоты вращения при частоте сети 50 Гц составляют 750, 1000, 1500 и 3000 об/мин.

Название «асинхронный» отражает главный физический факт: ротор никогда не догоняет поле статора и отстаёт от него на величину скольжения. Синхронного вращения быть не может в принципе — в обмотках ротора попросту исчез бы наведённый ток, а вместе с ним и крутящий момент. Поле, созданное при подаче трёхфазного напряжения, вращается со скоростью n₀ = (60 × f)/p, где f — частота сети (50 Гц), p — число пар полюсов. Пересекая проводники ротора, оно индуцирует ЭДС; под её действием в контурах ротора возникают токи, формирующие собственное магнитное поле. Взаимодействие двух полей и рождает электромагнитный момент. Ротор при этом вращается со скоростью n, всегда меньшей синхронной n₀, а скольжение считается по формуле s = (n₀-n)/n₀ и при номинальной нагрузке держится в пределах 2–8 %.

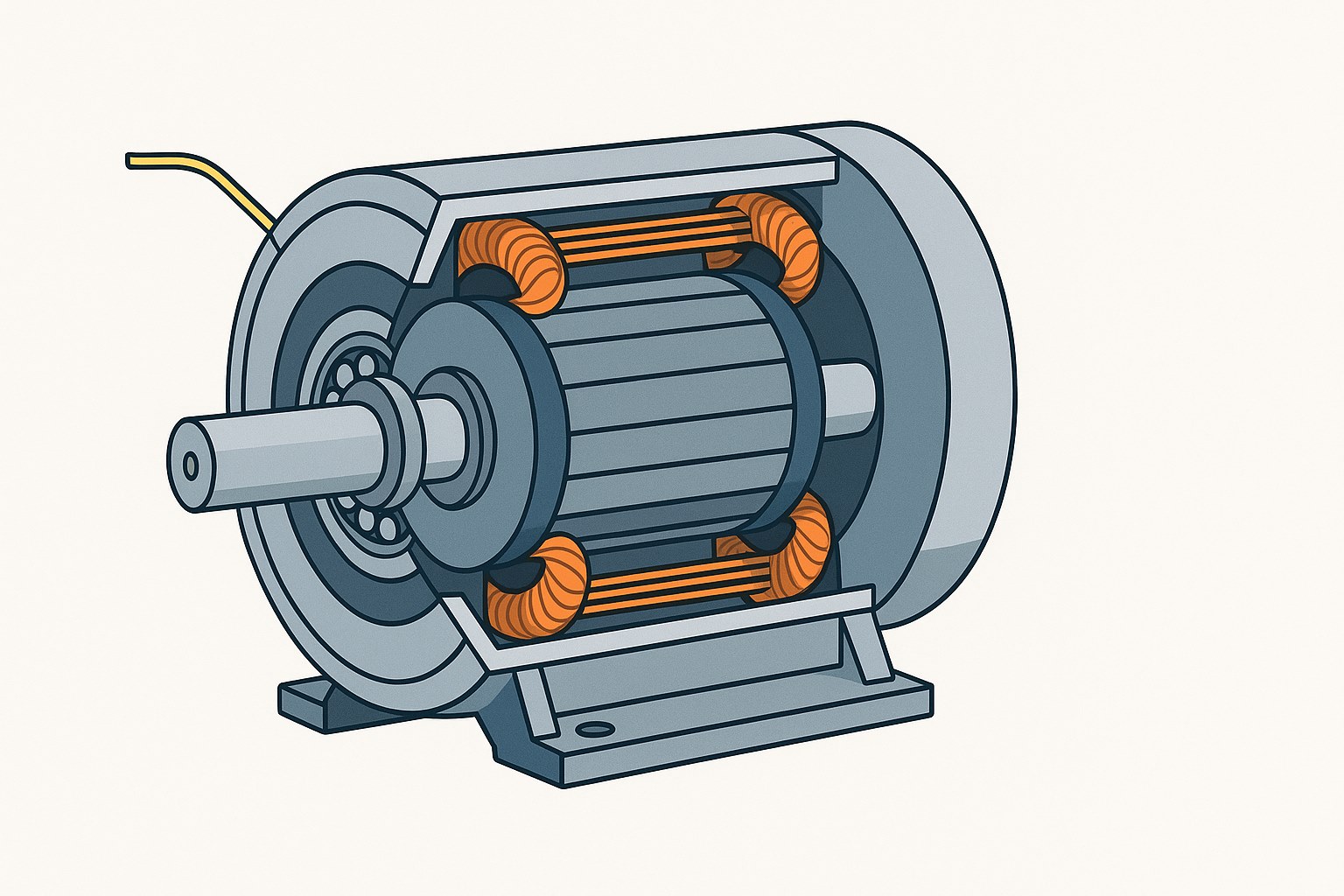

Конструктивно машина делится на неподвижный статор — стальной корпус с трёхфазной обмоткой в пазах магнитопровода, смещённой на 120°, — и вращающийся ротор. Ротор бывает двух видов: короткозамкнутый, с алюминиевыми или медными стержнями («беличья клетка»), и фазный, с трёхфазной обмоткой, выведенной на контактные кольца. Подшипниковые узлы, шариковые или роликовые, рассчитаны на 20 000–40 000 часов работы; охлаждение обеспечивают вентилятор на валу и рёбра на корпусе.

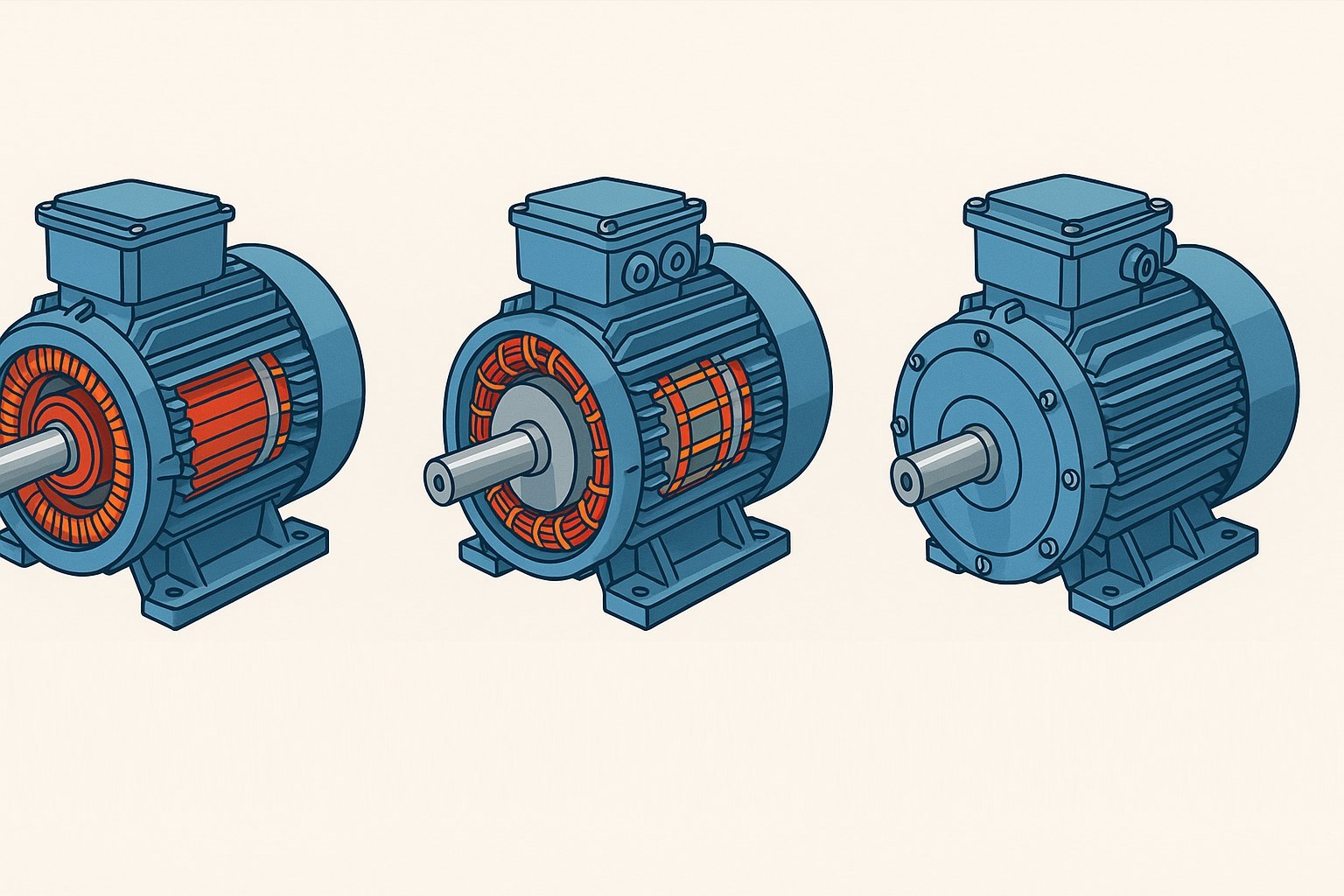

Три типа под разные задачи

Короткозамкнутый ротор встречается чаще всего: на его долю приходится 90 % асинхронных машин. Конструкция простая, надёжная и недорогая, поэтому такие двигатели ставят на насосы и компрессоры постоянной производительности, вентиляторы, конвейеры, дерево- и металлообрабатывающие станки.

Фазный ротор устроен сложнее — обмотка выведена на контактные кольца, а в цепь ротора включают добавочные сопротивления. Это даёт то, чего лишён короткозамкнутый вариант: регулирование пускового тока и высокий пусковой момент. Отсюда и область применения: грузоподъёмные механизмы, компрессоры, мельницы, дробилки.

Отдельная категория — взрывозащищённые двигатели для взрывоопасных зон нефтегазовой промышленности и химических производств. У них взрывонепроницаемая оболочка, усиленные уплотнения, увеличенные зазоры и температурный контроль обмоток.

Подключение, регулирование, реверс

Обмотки статора соединяют звездой или треугольником, и выбор схемы напрямую определяет пусковые характеристики. При соединении звездой концы обмоток сходятся в одной точке, начала подключены к фазам сети, линейное напряжение получается в 1,5 раза больше фазного. Пуск выходит плавным, ток снижен, но и момент меньше — схему применяют на двигателях свыше 5 кВт, насосах и вентиляторах. Треугольник соединяет конец каждой обмотки с началом следующей, фазное напряжение равно линейному, момент при пуске максимальный, зато и пусковой ток выше; область применения — устройства до 5 кВт, компрессоры, станки. Есть и промежуточный вариант, пуск звезда-треугольник: двигатель стартует в звезде, а спустя 5–10 секунд после разгона схему переключают на треугольник. Так запускают машины мощностью 10–100 кВт — насосы, компрессоры.

Плавно менять скорость, не переключая схемы, позволяет частотный преобразователь: он регулирует одновременно частоту и амплитуду питающего напряжения. Помимо точного управления скоростью это даёт энергосбережение, мягкий пуск и защиту от перегрузок.

Направление вращения меняют перестановкой любых двух фаз местами. Способов для этого несколько: реверсивные магнитные пускатели, частотный преобразователь с функцией реверса, механический переключатель фаз. В крановых установках именно реверс отвечает за подъём и опускание груза.

Как рассчитать и подобрать

Механическая мощность двигателя связана с крутящим моментом и скоростью формулой P = (M×n)/9550, где M — момент в Н×м, n — скорость в об/мин. Для насосов удобнее считать через гидравлику: P = (Q×H×ρ×g)/(3600×η), где Q — подача в м³/ч, H — напор в м, ρ — плотность в кг/м³, η — КПД, g = 9,81 м/с². К расчётному значению обычно добавляют запас 10–20 %.

Частота вращения жёстко привязана к числу пар полюсов: два полюса дают 3000 об/мин — диапазон для центрифуг и шлифовальных станков; четыре полюса и 1500 об/мин закрывают насосы, вентиляторы, конвейеры; шесть полюсов и 1000 об/мин подходят мешалкам и подъёмникам; восемь полюсов при 750 об/мин — вотчина мельниц и дробилок.

Класс энергоэффективности по IEC 60034-30-1 задаёт ещё один уровень выбора. IE2 (высокий класс) достаточен для стандартных установок, IE3 (премиум) оправдан при долгосрочной непрерывной эксплуатации, а IE4 (супер премиум) окупается на энергоёмких процессах. Степень защиты IP подбирают под условия монтажа: для сухих чистых помещений хватает IP44 или IP54, при повышенной влажности нужны IP55 или IP65, для наружной установки — IP66 и выше. Финальное решение всегда сверяют с характером нагрузки, условиями пуска, средой эксплуатации и типом крепления — на лапах или фланцевым.

Обслуживание и диагностика неисправностей

Ежемесячная проверка сводится к четырём пунктам: контроль температуры подшипников (не выше 80 °C), проверка крепления, очистка от пыли и контроль тока, который не должен превышать 110 % от номинального. Раз в год к этому добавляются измерение сопротивления изоляции (не менее 1 МОм), проверка подшипников по уровню вибрации, контроль воздушного зазора и смазка контактных соединений.

Три типичных симптома указывают на разные неисправности, и для каждого есть нормативная граница — держать её в уме стоит как ориентир, а не как абсолютную истину:

Сильные и слабые стороны

Главное достоинство асинхронной машины — надёжность: без коллекторно-щёточного узла она служит 15–20 лет, конструкция при этом остаётся простой, а КПД для классов IE3–IE4 доходит до 90–96 %. Диапазон доступных мощностей широкий, и при необходимости скорость плавно регулируется частотным преобразователем.

Обратная сторона — большой пусковой ток, в 5–7 раз превышающий номинальный, и зависимость от дополнительного оборудования там, где нужно плавное регулирование без частотника. При малых нагрузках падает коэффициент мощности, а сама машина чувствительна к отклонениям питающего напряжения.

На практике инженеры чаще всего ошибаются не в физике, а в запасе мощности: закладывают его либо избыточным, раздувая энергопотребление, либо на грани номинала, без учёта пусковых токов и реальной среды эксплуатации. Именно здесь и проявляется разница между расчётом на бумаге и работающим приводом. В Siderus при подборе двигателя это первое, что проверяют, прежде чем утверждать схему подключения и класс защиты.

Частые ошибки подбора и эксплуатации

Ошибаются обычно не в формулах, а в допущениях вокруг них. Четыре ловушки повторяются чаще остальных.

Запас мощности «на глаз». Норма — 10–20 % сверх расчётного значения. Инженер, который перестраховывается, берёт запас 40–50 % вместо нормативных. Двигатель половину смены тянет треть своей номинальной нагрузки, коэффициент мощности падает, а переплата на этапе покупки не окупается никогда. Обратная крайность встречается не реже — расчёт впритык к номиналу, без учёта пускового момента и реальной загрузки линии. Первый же пуск под нагрузкой заканчивается перегревом обмоток или срабатыванием защиты.

Схема пуска без оглядки на момент. Треугольник даёт максимальный пусковой момент, но и максимальный пусковой ток. Для двигателя свыше 5 кВт это оборачивается просадкой напряжения в сети и ложными срабатываниями автоматики. Звезда снижает ток, но и момент падает пропорционально. Если механизм стартует под нагрузкой — конвейер с материалом на ленте, компрессор не на холостом ходу, — плавного пуска может не хватить для разгона. Диапазон 10–100 кВт для схемы звезда-треугольник выбран не случайно. Ниже он избыточен, выше — само переключение на треугольник спустя 5–10 секунд превращается в ударную нагрузку.

Класс IP «по умолчанию». IP54 закрывает вопрос в сухом цеху, но там, где линию моют или воздух насыщен конденсатом, та же степень защиты пропускает влагу к обмоткам за считаные месяцы. Встречается и переплата в обратную сторону — IP66 там, где хватило бы IP54.

Пусковой ток вне расчёта защиты. Скачок тока в 5–7 раз от номинала при пуске — норма работы асинхронного двигателя, не аномалия. Кабель, автоматический выключатель и пускатель подбирают именно под этот скачок, а не только под номинальный ток. Иначе защита срабатывает при каждом пуске, а соседние потребители на той же линии проседают по напряжению.

Вопросы и ответы

Звезда или треугольник — как выбрать схему

Ориентир — мощность и требования к пусковому моменту. До 5 кВт обычно ставят треугольник. Момент при пуске максимальный, а сеть при такой мощности выдерживает и повышенный ток. Свыше 5 кВт чаще применяют звезду. Ток ниже, пуск мягче, хотя и момент меньше. Для диапазона 10–100 кВт есть третий вариант, пуск звезда-треугольник: двигатель стартует в звезде, а через 5–10 секунд после разгона схему переключают на треугольник.

Когда нужен частотный преобразователь

Там, где скорость нужно менять плавно, не переключая схему подключения. Преобразователь регулирует частоту и амплитуду питающего напряжения одновременно — отсюда не только точное управление скоростью, но и мягкий пуск, защита от перегрузок и энергосбережение на приводах, которые часть времени работают не на полной нагрузке.

Как выбрать число полюсов под нужную скорость

Число пар полюсов жёстко задаёт частоту вращения при 50 Гц. Два полюса — 3000 об/мин, диапазон для центрифуг и шлифовальных станков. Четыре полюса — 1500 об/мин, стандарт для насосов, вентиляторов, конвейеров. Шесть полюсов — 1000 об/мин, под мешалки и подъёмники. Восемь полюсов — 750 об/мин, для мельниц и дробилок. Выбор идёт от того, какая скорость нужна рабочему органу механизма, а не от наличия двигателя на складе.

Зачем платить за IE3 или IE4, если IE2 дешевле

Разница окупается временем работы под нагрузкой. IE2 хватает для установок, включённых эпизодически. IE3 по IEC 60034-30-1 оправдан там, где двигатель работает непрерывно и подолгу. Экономия на электроэнергии за годы эксплуатации перекрывает разницу в цене. IE4 имеет смысл на энергоёмких процессах, где даже пара процентов КПД выливаются в заметную сумму. У двигателей классов IE3–IE4 КПД доходит до 90–96 %.
