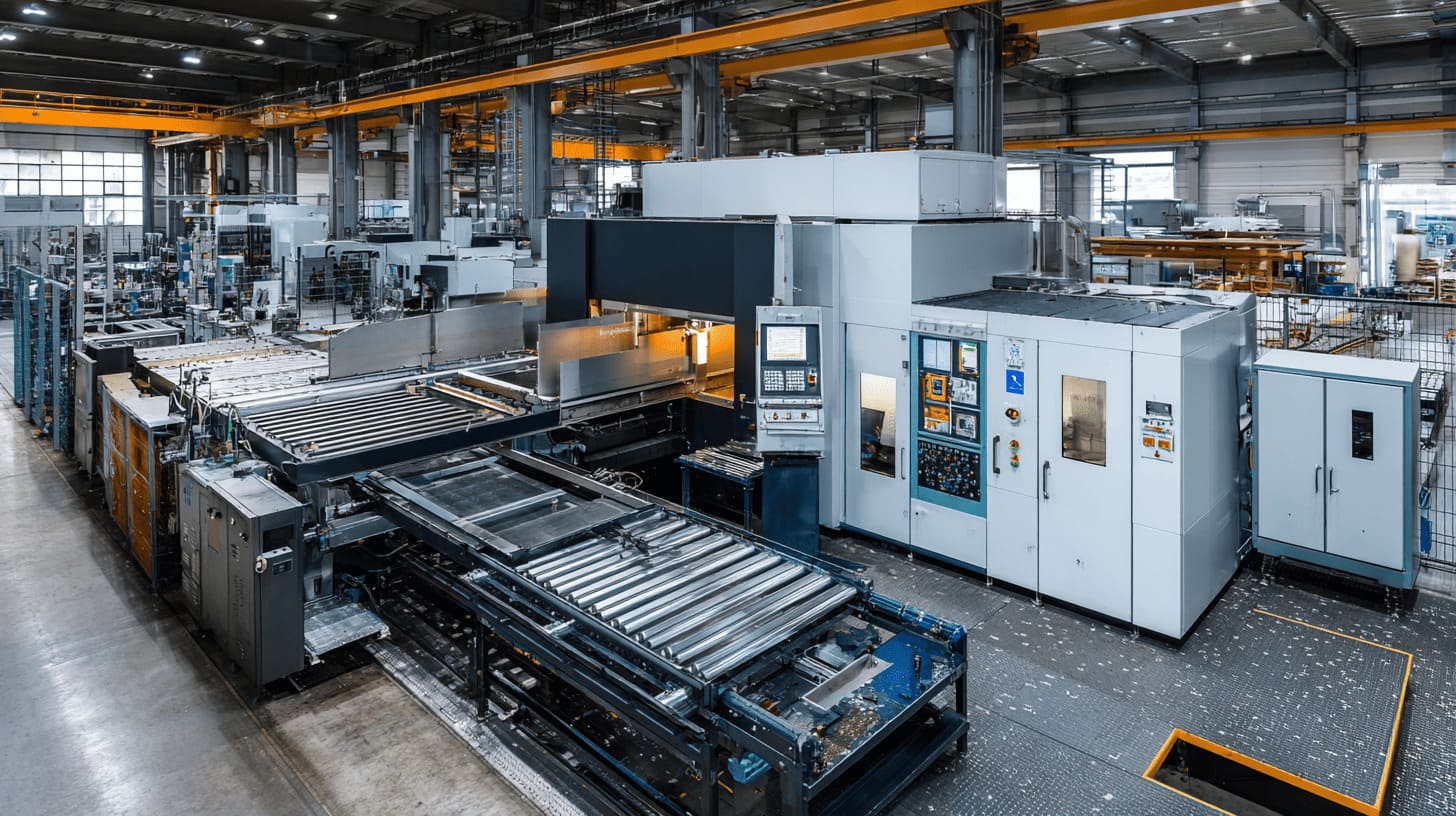

Блок управления — электронный узел, который принимает сигналы датчиков, командует исполнительными механизмами и держит автоматизированную систему в безопасном режиме. На производстве устройство координирует работу конвейеров, регулирует параметры технологических процессов и связывает разрозненные компоненты в единую сеть. Внутри — компактный корпус, микропроцессор, модули входов-выходов и интерфейсы связи, и почти ничего лишнего сверх этого. Сигнал от датчика приходит на вход, блок обрабатывает его по заложенному алгоритму и формирует команду для привода. Конвейерная линия — характерный пример: датчики положения сообщают об отклонении, а блок управления пересчитывает и корректирует работу приводных двигателей почти мгновенно. В составе АСУТП такое устройство работает локальным контроллером нижнего уровня, и поддержка CAN-шины, Modbus и Profibus снимает большинство вопросов интеграции со старым оборудованием.
Круг задач шире, чем кажется на первый взгляд. Блок собирает сигналы датчиков температуры, давления, положения и скорости, анализирует их и принимает решение согласно записанной программе. Дальше — управляющие воздействия: команды на электроприводы, клапаны, насосы, точное дозирование мощности и времени работы. Насос включается автоматически при росте потребления, без участия оператора и почти без задержки. Отдельный контур отвечает за защиту: контроль параметров электропитания, предотвращение перегрузок, отслеживание аварийных ситуаций и запуск защитных действий при выходе параметров за пределы нормы. Оператор при этом не остаётся в стороне: интерфейс даёт контроль процессов в реальном времени, позволяет менять настройки и видеть состояние системы без обращения к документации.

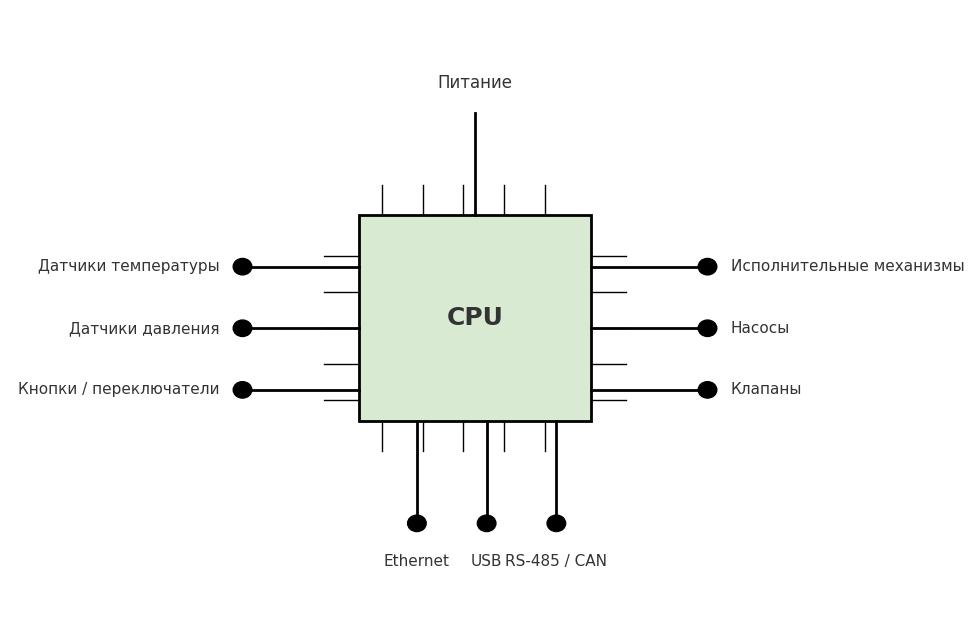

Работает всё на циклическом опросе: входные сигналы считываются, обрабатываются и превращаются в выходные команды раз за разом, десятки раз в секунду. Аналоговый сигнал датчика проходит через АЦП и становится цифровым, после чего микропроцессор выполняет программу — на Ladder Logic, Function Block Diagram или Structured Text, смотря какая платформа. В программе — ПИД-регулирование, логические операции, арифметика; результат — управляющий сигнал на исполнительное устройство. Обмен данными с системами визуализации и центральными серверами АСУТП идёт через CAN-шину и другие промышленные интерфейсы.
Здесь стоит различать два уровня программного обеспечения. Firmware отвечает за системный уровень: опрос входов-выходов, обработку прерываний, работу с интерфейсами связи, диагностику. Прикладную программу пишет инженер под конкретную задачу, и TIA Portal для Siemens или Studio 5000 для Allen-Bradley избавляют от необходимости знать язык программирования на профессиональном уровне: интерфейс графический, логика собирается блоками. Обновление прошивки и программы идёт через USB, Ethernet или программатор.

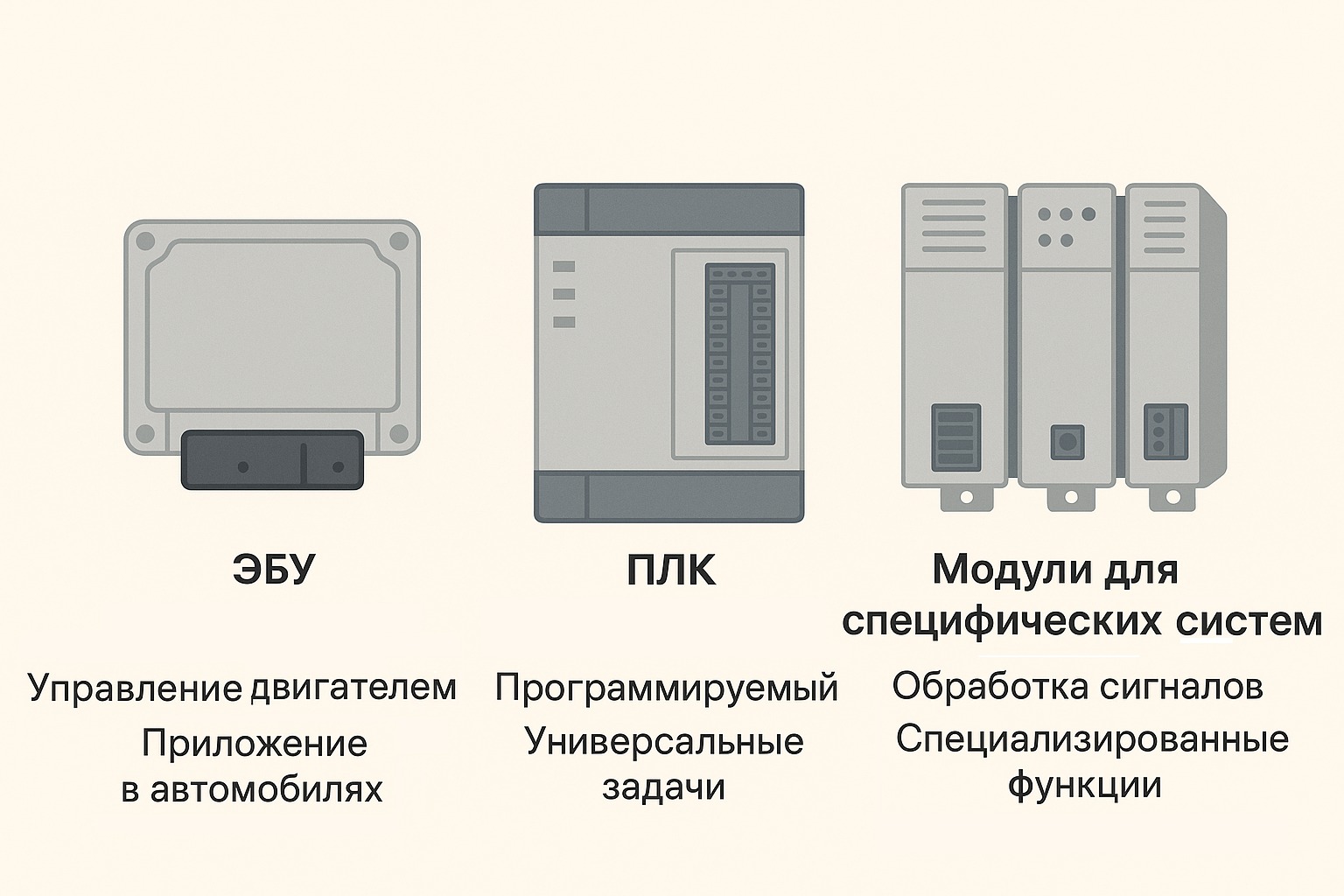

Типы блоков управления
Три группы устройств закрывают большинство промышленных задач, и между ними есть чёткая иерархия по гибкости.
Электронный блок управления (ЭБУ) — самый простой случай: микропроцессор с фиксированной программой под конкретную задачу. ЭБУ насоса, например, включает алгоритмы защиты от сухого хода, плавного пуска и автоматического регулирования производительности — менять логику работы здесь нельзя, только настраивать параметры. Сфера применения широкая: частотное регулирование электродвигателей, контроль компрессоров и вентиляции, автоматизация насосных станций и систем водоснабжения, координация линий в пищевой промышленности, управление отоплением и кондиционированием. Корпус компактный, настройка простая, надёжность высокая, почти всегда есть встроенный дисплей и кнопки.
ПЛК — программируемый логический контроллер, и в этом всё отличие от ЭБУ: программа не зашита намертво, инженер пишет произвольный алгоритм под задачу. Архитектура ПЛК включает центральный процессор, модули аналоговых и дискретных входов-выходов, коммуникационные интерфейсы. Ставят такие контроллеры на сборочные конвейеры в автомобильной промышленности, в химические реакторы с точным контролем температуры и давления, на упаковочные линии, в системы управления зданиями и на энергетические объекты. Модульность даёт запас на будущее: высокоскоростной счёт, позиционирование, весовое дозирование или взрывозащищённые входы-выходы можно докупить позже, без замены контроллера целиком.
Третья группа — модули под конкретную систему, с алгоритмом, зашитым изготовителем под узкую задачу: контроллеры приводов с векторным управлением, блоки для газовых горелок, модули пожаротушения, контроллеры кондиционирования с алгоритмами энергосбережения.
Содержание статьи
[Скрыть]Аппаратная часть и размещение
Внутри — процессор частотой 100–500 МГц с оперативной памятью от 64 МБ до 2 ГБ. Модули входов-выходов делятся по типу сигнала: дискретные входы под кнопки и датчики, аналоговые — с разрешением 12–16 бит, отдельные выходные модули для контакторов и приводов. Блок питания преобразует входное напряжение (24 В DC или 230 В AC) в стабилизированные напряжения с защитой от перегрузки и гальванической изоляцией (без неё скачок напряжения на силовой стороне способен вывести электронику из строя). Из интерфейсов связи типичны Ethernet, USB, RS-485, CAN, Profibus. Корпус защищён по IP20, если блок стоит в шкафу; для полевого уровня нужен IP65 или IP67.

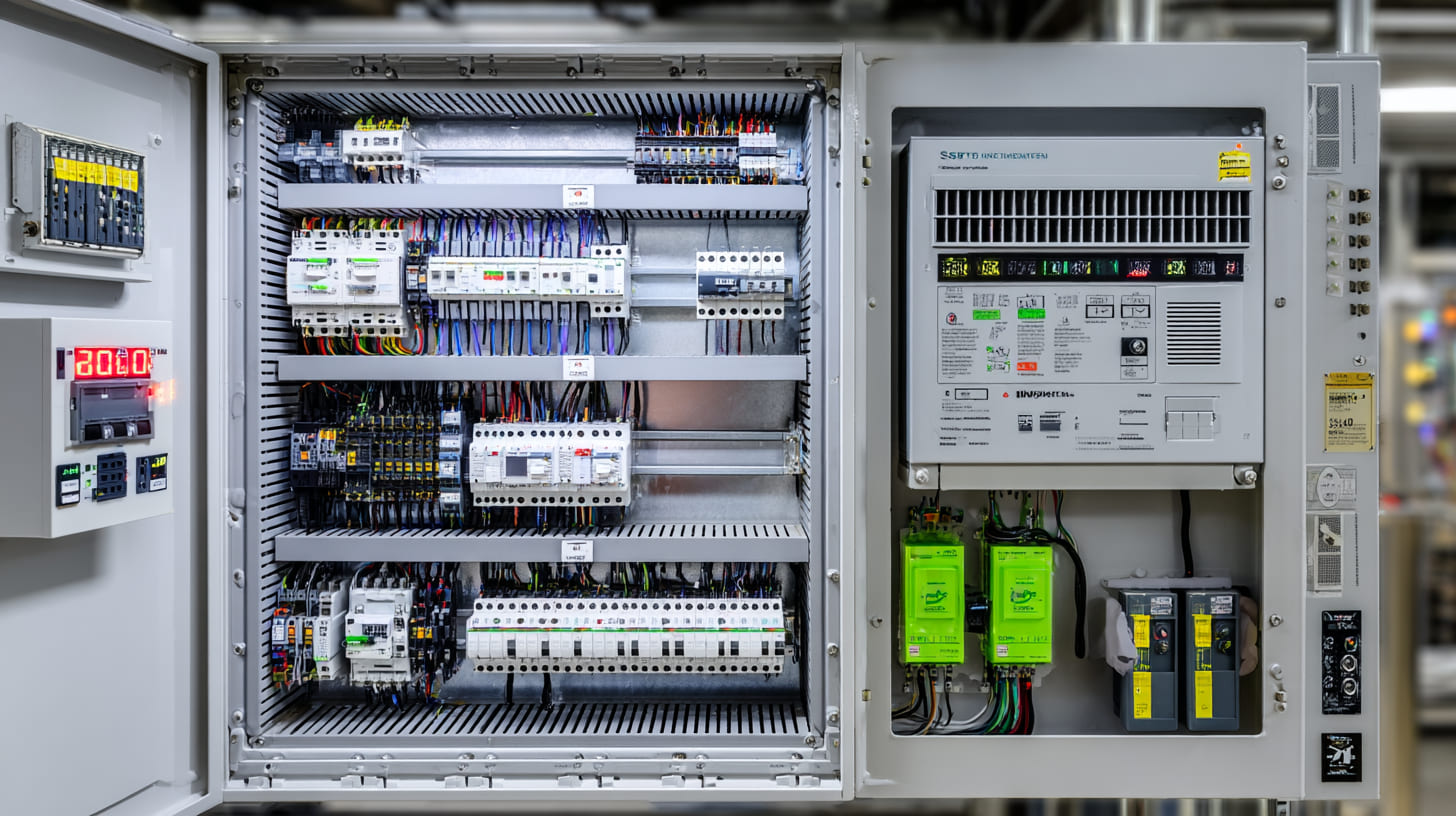

Большинство блоков монтируется в шкафах на DIN-рейки. Крупные предприятия чаще выбирают централизованную схему — устройства стоят в операторских пунктах, реже распределённую, с локальными блоками прямо у оборудования. В химической и нефтегазовой промышленности без взрывозащищённого корпуса не обойтись, для агрессивных сред берут корпус из нержавеющей стали. У мобильной техники, кранов и экскаваторов, блок размещается в кабине оператора с усиленной защитой от вибраций.
Что это даёт на практике
Цифровая обработка сигналов и ПИД-регулирование дают точность ±0,5–2 %, а в специализированных системах — до ±0,1 %. Диапазон рабочих температур — от –20/–25 °C до +55/+60 °C, наработка на отказ (MTBF) исчисляется сотнями тысяч часов. Программная смена алгоритмов без замены модулей — обычная практика, гибкость заложена архитектурно. Поддержка Modbus, PROFIBUS, PROFINET, EtherNet/IP и OPC UA снимает вопрос интеграции с SCADA, MES и ERP.
Как выбирать
Совместимость с датчиками и приводами определяет число дискретных и аналоговых входов-выходов: берут с запасом 20–30 %, дискретные обычно на 24 В DC, аналоговые на 0–10 В или 4–20 мА. Быстродействие — время цикла ПЛК держится в диапазоне 10–50 мс, для высокоскоростных процессов нужен 1 мс и меньше. Память колеблется от сотен килобайт (у Siemens S7-1200 — 50–500 КБ) до сотен мегабайт у топовых моделей. Степень защиты: IP20 для монтажа в шкафу, IP65–IP67 вне шкафа. Условия эксплуатации — –20/–25…+55/+60 °C, влажность до 95 % без конденсации, для взрывоопасных зон нужно Ex-исполнение.
Отправная точка подбора — техзадание: типы оборудования, требуемая точность, необходимость интеграции, требования к отказоустойчивости. Специалисты Siderus помогают подобрать конкретную модель под эти параметры.
Частые ошибки при выборе блока управления
Число входов-выходов берут впритык, без резерва — а любое расширение линии или добавление ещё одного датчика после монтажа превращается в замену контроллера целиком. Запас 20–30 % закладывают именно на такой случай, не постфактум.
Степень защиты подбирают по каталогу, а не по месту установки. IP20 годится в шкафу, но на открытой площадке или в цеху с регулярной мойкой оборудования нужен корпус минимум IP65–IP67 — иначе пыль и конденсат находят дорогу к плате уже в первый сезон.
Класс по температуре проверяют формально, не под реальные условия площадки. Заявленный диапазон –20/–25…+55/+60 °C рассчитан на нормальную вентиляцию шкафа: без неё морозильный склад зимой или плохо охлаждаемый цех летом выводят электронику за паспортные границы.
Взрывозащищённое исполнение откладывают на «потом» как необязательную опцию. Для химических производств и нефтегазовых объектов Ex-исполнение нужно с первого дня эксплуатации, а не после происшествия.
Программу считают сохранной, раз контроллер и так работает, и не делают резервную копию. При сбое памяти или выходе блока из строя логику приходится восстанавливать по памяти инженера — регулярный бэкап снимает этот риск за несколько минут.
Вопросы, которые чаще всего возникают при выборе
ЭБУ или ПЛК под конкретную задачу
Если алгоритм не меняется годами — насосная станция, вентиляция, типовой узел отопления, — фиксированная программа ЭБУ закрывает задачу проще: настройка сводится к параметрам, менять логику не нужно. Как только задача предполагает изменения — новая линия, другой цикл, расширение по входам-выходам, — нужен ПЛК: программу пишет и переписывает инженер, модули докупаются под растущие требования.
Какие протоколы нужны для интеграции со SCADA и MES
Рабочий набор — Modbus, PROFIBUS, PROFINET, EtherNet/IP и OPC UA. Конкретный протокол чаще диктует уже установленное оборудование верхнего уровня: если SCADA на объекте работает по Modbus, новый блок управления выбирают с этой же поддержкой, а не наоборот.
Какая степень защиты нужна, если блок стоит не в шкафу
IP20 достаточно только внутри шкафа управления. Вне шкафа — на открытой площадке, у оборудования в цеху, на мобильной технике — нужен корпус IP65 или IP67.
Характеристики и протоколы в этом разделе — из документации производителей контроллеров и профильных промышленных стандартов.
Монтаж, обслуживание и сферы применения
Монтируют блок по требованиям производителя и ПУЭ: в шкафу, на DIN-рейке, с зазорами для вентиляции. Кабели — экранированные, силовые и слаботочные цепи разводят раздельно, корпус и экраны заземляют. Из обслуживания — очистка от пыли, проверка клеммных соединений, контроль параметров питания; программы стоит бэкапить регулярно, а не от случая к случаю.
Применение шире одной отрасли. В машиностроении блоки управляют станками с ЧПУ, роботизированными комплексами и сборочными линиями. В химической промышленности — реакторами и дозированием с автоотключением. В энергетике — электростанциями и подстанциями. В пищевой — смешиванием, термообработкой, упаковкой.
