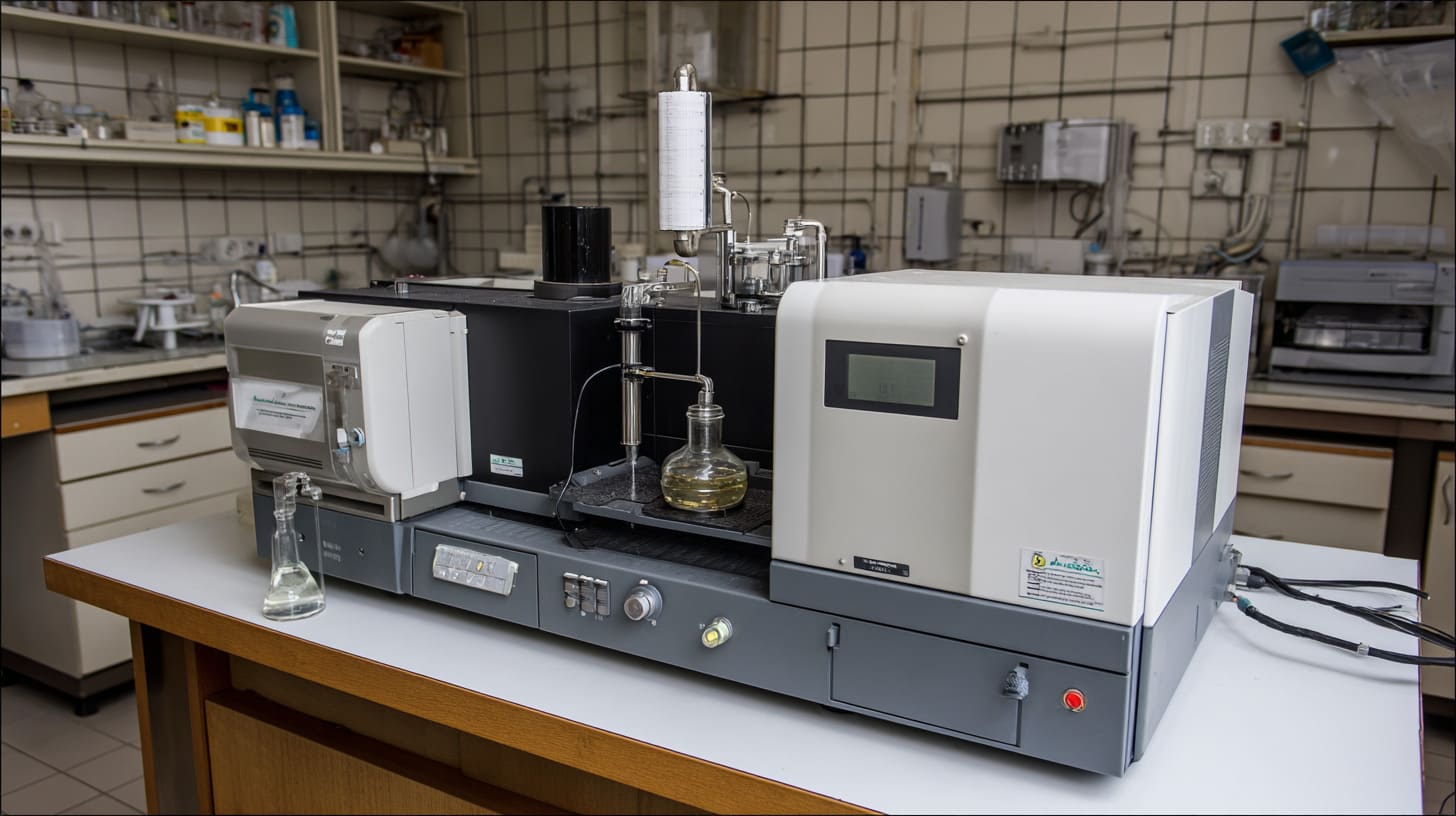

Атомно-абсорбционный спектрометр измеряет, сколько света поглотили свободные атомы пробы на своей резонансной длине волны, и по этому поглощению считает концентрацию элемента. Прибор регистрирует ослабление светового потока при прохождении через атомный пар образца и переводит его в цифру с точностью до 0,001 мкг/мл — для этого достаточно перевести пробу в состояние атомного пара и направить через неё излучение нужной длины волны. Технология охватывает более 70 химических элементов, и именно эта универсальность определила её распространение в металлургии, где контролируют состав сплавов и примеси в чистых металлах, в экологическом мониторинге воды, почвы и воздуха, в пищевой промышленности при поиске микроэлементов и контаминантов, в фармацевтике при контроле чистоты препаратов и в геологоразведке при анализе руд. Siderus поставляет атомно-абсорбционные спектрометры ведущих мировых производителей и подбирает конфигурацию под конкретную задачу лаборатории.
Принцип: поглощение на резонансных линиях
Каждый элемент обладает уникальным набором резонансных линий, и свободные атомы поглощают излучение именно на них. Зависимость описывается законом Бугера-Ламберта-Бера: A = lg(I₀/I) = k·c·l, где A — оптическая плотность, I₀ и I — интенсивность падающего и прошедшего излучения, k — коэффициент поглощения, c — концентрация атомов, l — толщина поглощающего слоя. Чтобы измерение состоялось, пробу нужно атомизировать: испарить растворитель, расплавить и испарить твёрдые частицы, диссоциировать молекулы на атомы. Пробоподготовка при этом варьируется от растворения в кислотах и сплавления с флюсами для твёрдых образцов до простого разбавления жидких проб с добавлением модификаторов матрицы.
Содержание статьи
[Скрыть]Конструкция: от лампы до детектора

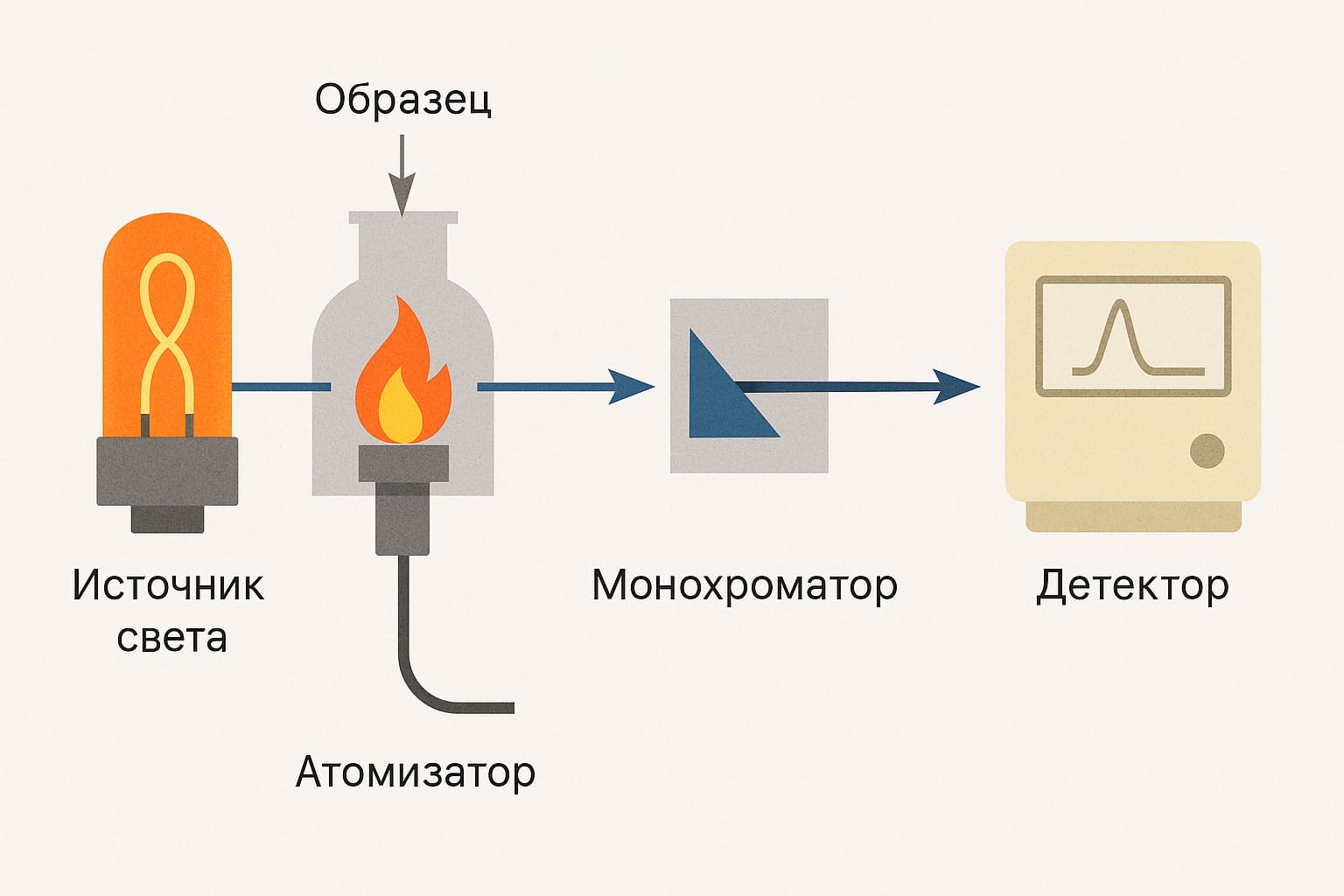

Источник резонансного излучения — лампа с полым катодом из определяемого элемента (ресурс 1000-5000 часов, разброс зависит от элемента и режима работы). При подаче напряжения материал катода распыляется, атомы возбуждаются и испускают характеристическое излучение, которое дальше проходит через атомизатор — пламя, графитовую печь или гидридный генератор, — создающий атомный пар пробы. Монохроматор выделяет аналитическую линию в диапазоне 190-900 нм, детектор (ФЭУ или полупроводниковый) регистрирует сигнал, а система обработки с функциями GLP считает концентрацию по калибровочной кривой. Перед серией измерений лампу устанавливают и прогревают 10-30 минут, юстируют оптику и проверяют стабильность базовой линии; калибровку строят по градуировочным растворам с обязательной проверкой линейности — R² должен быть выше 0,995.
Отдельного внимания заслуживает коррекция фона. Коррекция Зеемана строится на расщеплении спектральных линий в магнитном поле: резонансная линия делится на π-компоненту, совпадающую с исходной, и симметрично смещённые σ-компоненты. Система по этой разнице компенсирует молекулярное поглощение и рассеяние света, что критично при анализе проб со сложной матрицей — биологических жидкостей, почв, донных отложений.
Четыре способа получить атомный пар
|
Тип атомизации |
Температура |
Диапазон определения |
Производительность |
Типичное применение |
|---|---|---|---|---|
|
Пламенная |
2000-3000°C |
0,01-100 мг/л |
300-500 проб/час |
рутинный анализ растворов |
|
Электротермическая |
до 3000°C |
0,01-100 мкг/л |
20-30 проб/час |
следовой анализ |
|
Гидридная |
900-1000°C |
0,01-100 мкг/л |
50-100 проб/час |
As, Se, Sb, Hg, Bi |
|
Холодный пар |
25°C |
0,01-100 мкг/л |
— |
только ртуть |
Пламенная атомизация закрывает растворы с высокими концентрациями и делает это быстро. Смесь воздух-ацетилен (2300°C) подходит для большинства металлов, закись азота-ацетилен (2950°C) нужна для тугоплавких оксидов Al, Si, Ti, V, а воздух-пропан (1900°C) применяют для щелочных металлов. Отсюда и высокая воспроизводимость метода — RSD 1-2% — при широком линейном диапазоне.
Электротермическая атомизация даёт максимальную чувствительность: проба объёмом 5-50 мкл проходит нагрев в графитовой печи по стадиям — сушка при 100-120°C, озоление при 400-800°C, атомизация при 2000-3000°C и очистка при 2800-3000°C. Разброс в 20-30 проб/час против 300-500 у пламени — прямая плата за эту чувствительность. Модификаторы матрицы, среди них палладий, магний и фосфорная кислота (палладий здесь работает как стабилизатор, а не катализатор в привычном смысле), удерживают летучие элементы от преждевременного испарения на стадии озоления.
Гидридная атомизация рассчитана на элементы, образующие летучие гидриды. Боргидрид натрия восстанавливает их по схеме Meⁿ⁺ + NaBH₄ + H⁺ → MeHₓ↑ + H₂↑, и метод даёт одни из самых низких пределов обнаружения во всей атомно-абсорбционной практике: мышьяк (As) 0,01 мкг/л, селен (Se) 0,02 мкг/л, сурьма (Sb) 0,01 мкг/л, висмут (Bi) 0,02 мкг/л, ртуть (Hg) 0,001 мкг/л. Холодный пар, по сути, частный случай той же химии, только специализированный под ртуть.
Где это используют
|
Отрасль |
Объект анализа |
Определяемые элементы |
Диапазон концентраций |
|---|---|---|---|
|
Экология |
воды, почвы, воздух |
Pb, Cd, Hg, As, Cr, Ni |
0,001-10 мг/л |
|
Пищевая промышленность |
продукты питания |
Fe, Zn, Cu, Mn, Ca, Mg |
0,1-100 мг/кг |
|
Металлургия |
сплавы, руды |
легирующие элементы |
0,01-50% |
|
Медицина |
биологические жидкости |
Na, K, Ca, Mg, Fe, Zn |
— |
|
Фармацевтика |
препараты |
примеси металлов |
0,1-10 мкг/г |
За сухими цифрами в таблице стоит конкретная практика. Один из спектрометров выявил превышение кадмия в овощной продукции на 0,03 мг/кг относительно норматива — партию с загрязнением сняли с реализации до того, как она дошла до потребителя.
Как выбрать и на чём это держится

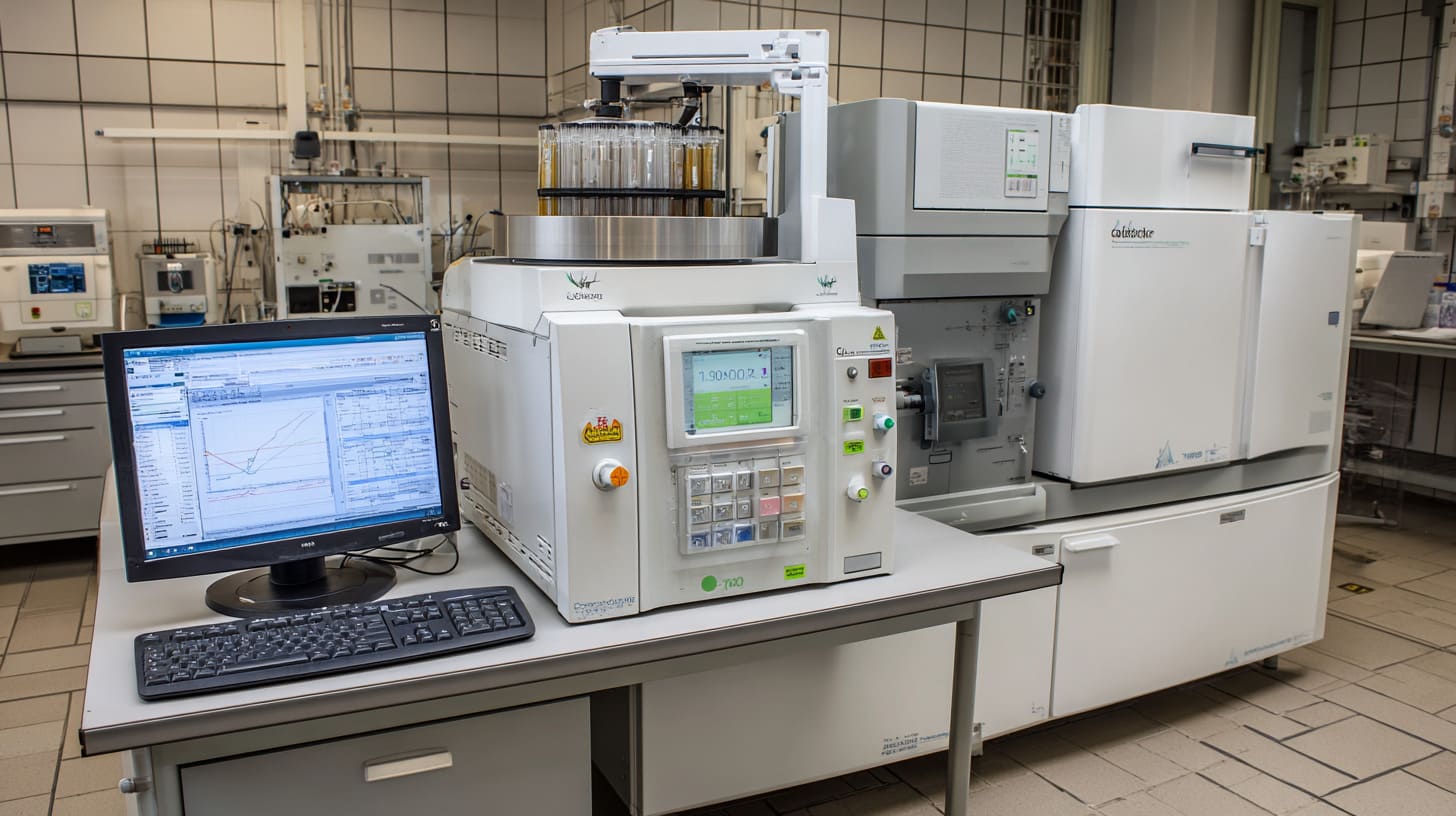

Выбор модели упирается в несколько параметров: чувствительность и пределы обнаружения, производительность в пробах за час, охватываемый диапазон элементов от Li до U (190-900 нм), степень автоматизации (автосамплер, автосмена ламп) и соответствие программного обеспечения GLP. Для рутинного анализа растворов достаточно пламенного спектрометра. Следовой анализ требует электротермической атомизации с Зеемановской коррекцией, а работа с мышьяком, селеном и ртутью — гидридной системы. Универсальной лаборатории, где задачи меняются от партии к партии, нужна комбинированная конфигурация. Специалисты Siderus помогают подобрать модель и предлагают комплектующие: лампы с полым катодом, графитовые печи, гидридные приставки.
У метода в целом широкий линейный диапазон (3-4 порядка), воспроизводимость на уровне RSD 0,5-2% и сравнительно несложная пробоподготовка — этим объясняется, почему пламенные и электротермические спектрометры остаются рабочей лошадкой заводских и экологических лабораторий, а не только исследовательских центров.
Практические вопросы
Какой метод атомизации выбрать под концентрацию пробы
Если элемент в растворе измеряется в мг/л — сотые доли процента и выше, — хватает пламенной атомизации: 300-500 проб в час и диапазон 0,01-100 мг/л. Как только счёт идёт на микрограммы на литр, пламя теряет чувствительность, и нужна электротермическая атомизация с диапазоном 0,01-100 мкг/л — но за три порядка более низкий предел лаборатория платит скоростью: 20-30 проб в час вместо 300-500.
Когда без Зеемановской коррекции не обойтись
На простых водных растворах фон почти не мешает измерению. У биологических жидкостей, почв и донных отложений матрица сложная: молекулярное поглощение и рассеяние света искажают сигнал элемента. Коррекция Зеемана, построенная на расщеплении резонансной линии в магнитном поле на π- и σ-компоненты, вычитает этот фон и оставляет чистый аналитический сигнал — поэтому её ставят именно в связке со следовым анализом сложных матриц.
Зачем нужен модификатор матрицы
В графитовой печи пробу озоляют при 400-800°C перед собственно атомизацией, и летучие элементы на этой стадии рискуют испариться раньше времени — вместе с матрицей, а не как аналитический сигнал. Палладий, магний или фосфорная кислота удерживают элемент до нужного момента и стабилизируют его вплоть до атомизации при 2000-3000°C.
Чем гидридный метод лучше для мышьяка и ртути
Реакция с боргидридом натрия (Meⁿ⁺ + NaBH₄ + H⁺ → MeHₓ↑ + H₂↑) переводит эти элементы в летучие гидриды и физически отделяет их от матрицы пробы. Отсюда одни из самых низких пределов обнаружения во всей атомно-абсорбционной практике: мышьяк 0,01 мкг/л, ртуть 0,001 мкг/л. И производительность у гидридного метода выше, чем у электротермической атомизации на том же уровне концентраций, — 50-100 проб в час против 20-30.
Типичные ошибки при анализе
Пренебрежение проверкой линейности калибровочной кривой — частая причина недостоверного результата. Если R² ниже 0,995, а лаборатория всё равно строит по этой кривой концентрации, вся серия измерений опирается на зависимость, которая не описывает реальное поведение сигнала.
Неверный тип пламени под элемент искажает результат ещё до оптического тракта. Смесь воздух-ацетилен (2300°C) не разогревает до нужной температуры тугоплавкие оксиды алюминия, кремния, титана и ванадия — для них нужна закись азота-ацетилен (2950°C). Экономия на смене горелки оборачивается неполной атомизацией и заниженным сигналом.
Отсутствие коррекции фона на сложной матрице — биологических жидкостях, почвах, донных отложениях — оставляет в сигнале молекулярное поглощение и рассеяние света, которые прибор без Зеемановской коррекции принимает за полезный сигнал элемента. Результат получается завышенным, и лаборатория не увидит этого искажения без независимой проверки.
Экономия на прогреве лампы с полым катодом — 10-30 минут перед серией измерений — самая незаметная из ошибок. Пока лампа не вышла на рабочий режим, интенсивность излучения нестабильна, а вместе с ней нестабильна и базовая линия: первые пробы в серии получают эту нестабильность в чистом виде.
Обслуживание расписано по циклам: ежедневно проверяют газовые соединения и чистят горелку, еженедельно калибруют прибор и проверяют воспроизводимость, ежемесячно чистят оптику и меняют трубки, раз в квартал меняют графитовую печь, а раз в год проводят полную диагностику с заменой ламп. Расходные материалы соответствуют этому же ритму: лампы служат 1000-5000 часов, графитовые печи держат 200-2000 циклов, перистальтические трубки меняют раз в 1-3 месяца, а газы высокой чистоты (ацетилен, аргон, закись азота) расходуются под конкретный тип атомизации. Заявку на подбор конфигурации можно отправить на info@siderus.ru, а по срочным вопросам — позвонить на +7 (499) 647-47-07.
