Промышленность десятилетиями искала способ мерить расход жидкости без движущихся частей внутри трубы — деталей, которые изнашиваются, забиваются и требуют разборки линии при каждом обслуживании. Электромагнитные расходомеры Promag решают эту задачу иначе. Прибор фиксирует напряжение, наведённое движущейся жидкостью в магнитном поле, и переводит его в объёмный расход без единой подвижной части. Endress+Hauser занимается измерением потока более 45 лет. К 2024 году компания поставила заказчикам по всему миру свыше 3 миллионов приборов.
Линейка закрывает практически весь спектр промышленных задач: водоснабжение, сточные воды, химическое и пищевое производство. Электромагнитный принцип не боится коррозионных, загрязнённых и проводящих сред, включая питьевую воду и стоки. Приборы работают годами без подвижных элементов и без потерь давления на линии, а частая калибровка им попросту не нужна даже в агрессивных условиях. Характеристики держатся стабильно при скачках давления и температуры, чего не скажешь о механических аналогах.
Линейка Promag: от W до 10E

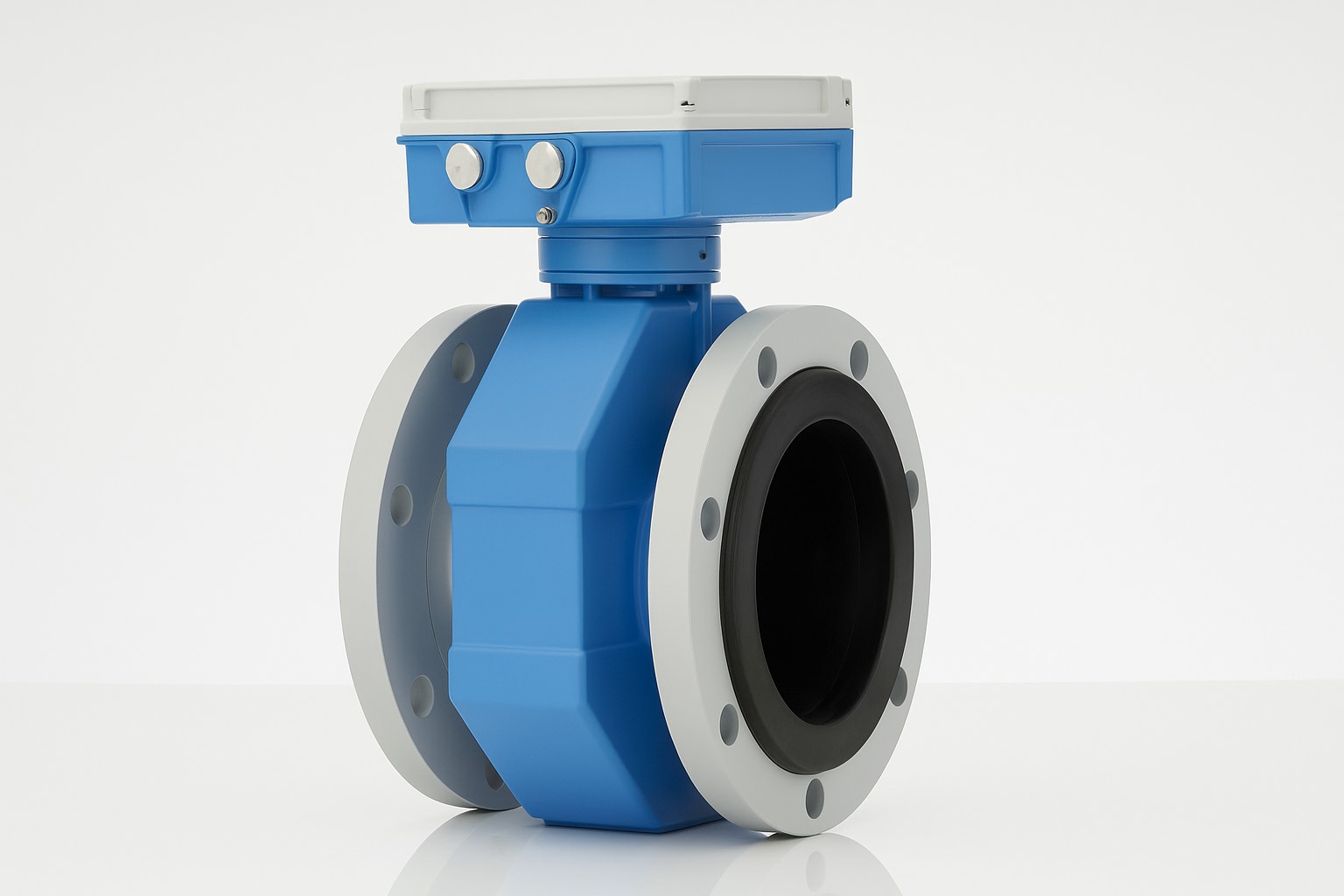

Модели Promag W 300, 400 и 500 закрывают водоснабжение и очистку сточных вод с точностью ±0,5%. Все три реализуют технологию 0xDN full bore. Расходомер можно установить без прямых участков трубопровода, что резко упрощает монтаж в стеснённых условиях, где переделка линии обошлась бы дороже самого прибора. Promag W 300 — компактный передатчик с цифровыми интерфейсами для базовых задач; Promag W 400 добавляет модульность и удалённое подключение, а Promag W 500 говорит по Ethernet и WLAN и чаще встречается в распределённых системах, где мониторинг ведётся централизованно. Вибрации и перепады температуры для всей линейки скорее рутина, чем исключение. Удалённый мониторинг поддерживают все три модели.
Promag P и Promag H нацелены на химию и пищевую промышленность, хотя решают разные задачи внутри одной отрасли. У Promag P футеровка из тефлона. Она держит агрессивные среды там, где металл обычной футеровки разъедает за месяцы. Promag H рассчитан на санитарные условия, работает при высоких температурах, оснащён быстросъёмными соединениями и поддерживает SIP/CIP-очистку, без которой ни одна фармацевтическая или пищевая линия не пройдёт аудит регулятора. Сертификация здесь решает не меньше, чем сама конструкция. Оба прибора закрывают отраслевые требования к гигиенической безопасности и устойчивости к стерилизации.
Простая модель для типовых задач: Promag 10E. Хорошо ложится в муниципальные системы водоснабжения и небольшие производства, где решают цена и простота монтажа, а совместимость со стандартными коммуникациями снимает большинство вопросов ещё на этапе проектирования. При всей простоте измерительная ячейка держит стабильную работу даже при ограниченном электропитании.
Содержание статьи
[Скрыть]Шпаргалка: какую модель Promag выбрать
|
Задача |
Модель |
Почему |
|---|---|---|
|
Водоснабжение и сточные воды |
Promag W 300 / 400 / 500 |
Точность ±0,5%, 0xDN full bore — монтаж без прямых участков трубы |
|
Агрессивная химия |
Promag P |
Тефлоновая футеровка держит среды, которые обычную футеровку разъедают за месяцы |
|
Санитарные, пищевые и фармацевтические линии |
Promag H |
SIP/CIP-очистка, быстросъёмные соединения, работа при высоких температурах |
|
Типовые задачи и ограниченный бюджет |
Promag 10E |
Цена и простота монтажа, совместимость со стандартными коммуникациями |
Внутри линейки W выбор зависит от масштаба объекта: Promag W 300 закрывает базовые задачи, Promag W 400 добавляет модульность и удалённое подключение, а Promag W 500 с Ethernet и WLAN идёт туда, где мониторинг централизован и объектов много.
Технологии под капотом: Heartbeat и 0xDN full bore
Heartbeat Technology — встроенная самодиагностика. Прибор контролирует собственное состояние без остановки процесса, отслеживает накопление отложений и изменения в работе сенсора и заранее предупреждает об обслуживании. Для непрерывных процессов в городской водоочистке или химическом производстве это критично: простой линии обходится дороже, чем плановое обслуживание, а иногда и дороже самого прибора. Через интерфейс Heartbeat результаты диагностики документируются и превращаются в отчёты для проверяющих органов.
0xDN full bore снимает требование к прямому участку трубы: прибор можно установить сразу за отводом или клапаном. На объектах с ограниченным пространством или в мобильных системах это часто единственный практичный вариант монтажа. Модернизация установки обходится без перестройки трубопровода, а капитальные затраты снижаются за счёт меньшей длины труб и количества фитингов, при этом точность не теряется.
Цифровая интеграция и применение в России
Расходомеры Promag поддерживают Ethernet, WLAN и встроенный веб-сервер, а из промышленных протоколов — HART, Modbus и PROFINET. Диагностика и калибровка выполняются удалённо. Это особенно удобно для распределённых объектов: оператору не нужно выезжать на площадку ради рутинной проверки, а веб-интерфейс открывается прямо с планшета или ноутбука в локальной сети.

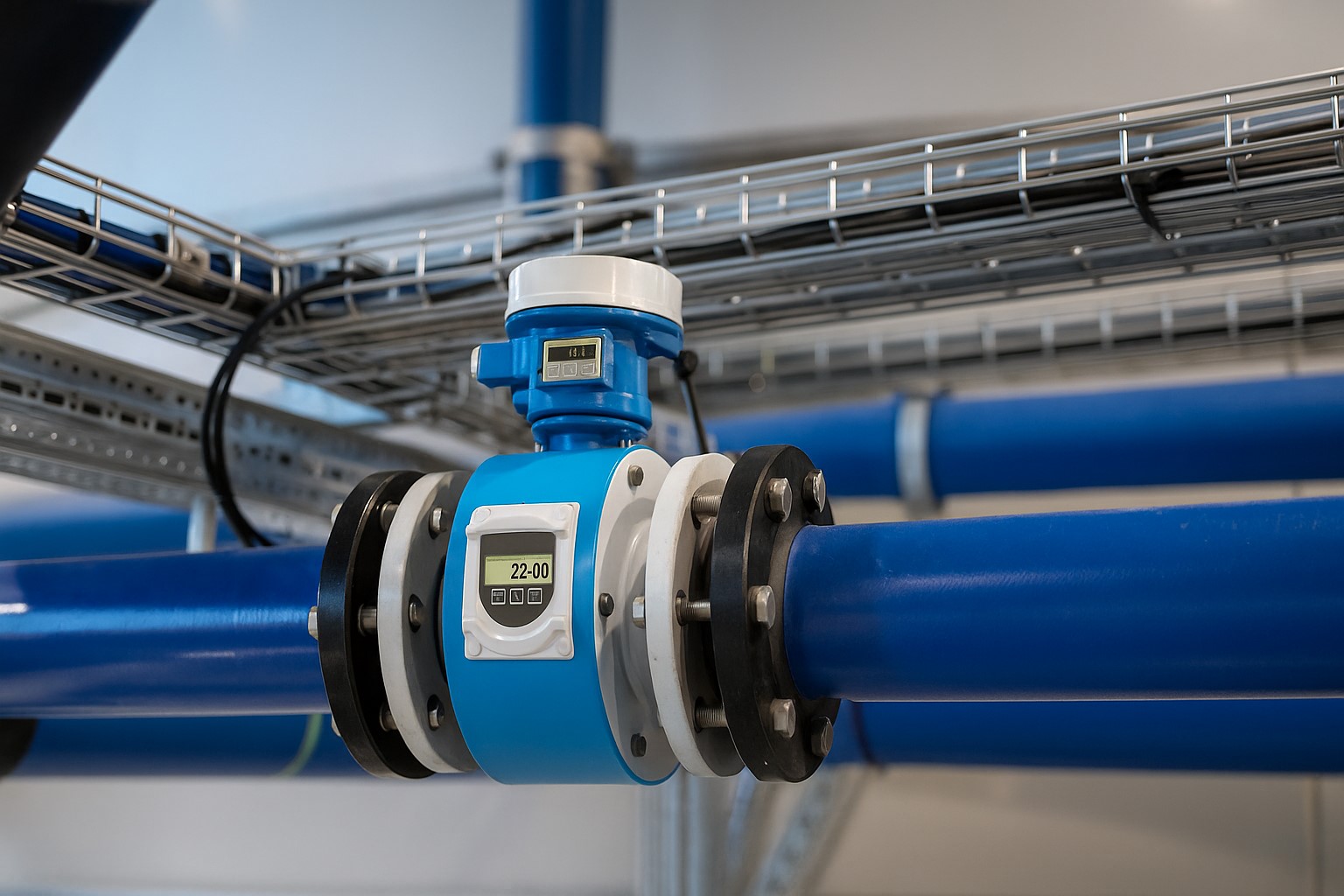

В России Promag работает в ЖКХ, химии и нефтегазе. Задачи здесь стандартные и повторяются от объекта к объекту: контролировать водоснабжение и вести мониторинг сточных вод, встраивая приборы в технологические схемы управления потоками, которые на бумаге выглядят проще, чем оказываются в реализации. На очистных сооружениях их ставят на входе и выходе системы для учёта объёмов и контроля эффективности очистки. В нефтехимических комплексах Promag считает оборотную воду и контролирует подачу реагентов. Раньше эту задачу решали вручную, с постоянным присутствием оператора на линии. Поставку и техническое сопровождение, включая обучение персонала и пусконаладку, обеспечивают официальные партнёры Endress+Hauser, в том числе компания Siderus.
Вопросы и ответы
Чем электромагнитный расходомер лучше механического
В трубе нет подвижных частей — нечему изнашиваться и забиваться, линию не приходится разбирать на каждое обслуживание. Электромагнитный принцип не боится коррозионных, загрязнённых и проводящих сред, включая питьевую воду и стоки, а точность держится стабильно при скачках давления и температуры, чего не скажешь о механических аналогах. Частая калибровка не нужна даже в агрессивных условиях, и потерь давления на линии прибор не создаёт.
Что даёт Heartbeat Technology
Встроенная самодиагностика следит за состоянием прибора без остановки процесса: отслеживает накопление отложений, изменения в работе сенсора и заранее предупреждает об обслуживании. Для непрерывных процессов — водоочистки, химического производства — это разница между плановым обслуживанием и внеплановым простоем линии, который обходится дороже самого прибора. Результаты диагностики через интерфейс Heartbeat превращаются в отчёты для проверяющих органов.
Зачем нужен 0xDN full bore
Технология снимает требование к прямому участку трубопровода перед расходомером — прибор ставится сразу за отводом или клапаном. На объектах с ограниченным пространством или в мобильных системах это часто единственный практичный вариант монтажа. Модернизация обходится без перестройки трубопровода, а меньшая длина труб и количество фитингов снижают капитальные затраты без потери точности.
Какие протоколы поддерживает Promag
Ethernet, WLAN и встроенный веб-сервер, а из промышленных протоколов — HART, Modbus и PROFINET. Диагностика и калибровка выполняются удалённо, поэтому для распределённых объектов не нужно гонять оператора на площадку ради рутинной проверки: веб-интерфейс открывается с планшета или ноутбука в локальной сети.
Сертификация и подбор модели
Сертификация ISO/IEC 17025 подтверждает точность измерений. Рейтинг EcoVadis Gold, полученный в 2024 году, говорит об устойчивости производства к экологическим стандартам, а архитектура линейки, от компактного передатчика до удалённых версий с поддержкой цифровых протоколов, даёт гибкость при проектировании и модернизации установок. Функции вроде Heartbeat Technology сокращают число внеплановых остановок. Для распределённых объектов это ощущается в первую очередь на бюджете обслуживания.
Подбор конкретной модели, будь то Promag W, P, H или 10E, зависит от среды и требований к точности. Условия монтажа на конкретной площадке нередко становятся решающим фактором. За этим обращаются к специалистам Siderus. Консультация по модели, интеграция оборудования в технологическую схему, контакты: info@siderus.ru, для срочных вопросов: +7 (499) 647-47-07.
---
*Факты о линейке Promag и сертификации — из материалов Endress+Hauser и данных Siderus.*
