Акселерометр: что это и как он применяется в промышленности

Что такое акселерометр

Акселерометр — это прецизионный датчик для измерения ускорения объекта в одной, двух или трех плоскостях. В промышленности акселерометр контролирует виброускорение, что делает его незаменимым инструментом вибродиагностики и неразрушающего контроля оборудования.

Датчик акселерометр реагирует на изменения скорости движения объекта. При нормальной работе промышленного оборудования акселерометр фиксирует характерные вибрации. Отклонения от норм сигнализируют о развивающихся дефектах — износе подшипников, дисбалансе роторов, ослаблении креплений, нарушении центровки валов.

В системах автоматизации производства промышленные акселерометры интегрируются с SCADA-системами для непрерывного мониторинга состояния критически важного оборудования. Это позволяет переходить от планово-предупредительного к предиктивному обслуживанию, основанному на фактическом состоянии машин.

Для чего нужен акселерометр

Промышленный акселерометр решает задачи контроля и диагностики оборудования. Основная функция — измерение вибраций для диагностики механических узлов. Датчик вибрации улавливает колебания электродвигателей, насосов, компрессоров, турбин, редукторов, вентиляторов и другого вращающегося оборудования.

Акселерометр для оборудования измеряет статические ускорения, определяя углы наклона объектов. Функция востребована в строительной технике, подъемных механизмах, прецизионных станках, платформах позиционирования и системах навигации, включая инерциальные измерительные модули (IMU) для автономных машин и робототехники.

Пример применения: на металлургическом предприятии акселерометр на прокатном стане контролирует вибрации валков. При превышении пороговых значений система сигнализирует о необходимости замены подшипников, предотвращая аварийные остановы стоимостью в миллионы рублей.

Акселерометры также контролируют балансировку высокоскоростного оборудования, обнаруживая дисбаланс роторов на ранней стадии.

Как работает акселерометр

Принципы работы

Принцип работы основан на втором законе Ньютона. Внутри датчика размещена инерционная масса, которая при ускорении смещается относительно корпуса. Смещение преобразуется в электрический сигнал.

Пьезоэлектрический датчик использует свойство кристаллов генерировать заряд под механическим воздействием. При ускорении пьезоэлемент деформируется, создавая потенциал, пропорциональный ускорению.

MEMS акселерометр работает по емкостному принципу. Подвижные пластины конденсатора смещаются при ускорении, изменяя емкость. Электроника преобразует изменения в цифровой сигнал.

Емкостные акселерометры измеряют постоянные ускорения, включая гравитацию, что позволяет использовать их как инклинометр для определения углов наклона с точностью менее 0,1 градуса.

Основные компоненты

Конструкция включает чувствительный элемент, схему обработки сигнала и защитный корпус. Чувствительный элемент реагирует на ускорение, электроника усиливает сигнал и обеспечивает требуемый выходной формат.

Корпус изготавливается из нержавеющей стали 316L или титановых сплавов для работы в агрессивных средах. Герметизация сваркой обеспечивает степень защиты IP67/IP68 для работы при высокой влажности и запыленности.

Акселерометры серии ADXL от Analog Devices демонстрируют высокую интеграцию — в корпусе размещены трехосевой MEMS-элемент, 16-битный АЦП, цифровые фильтры и интерфейсы SPI/I2C.

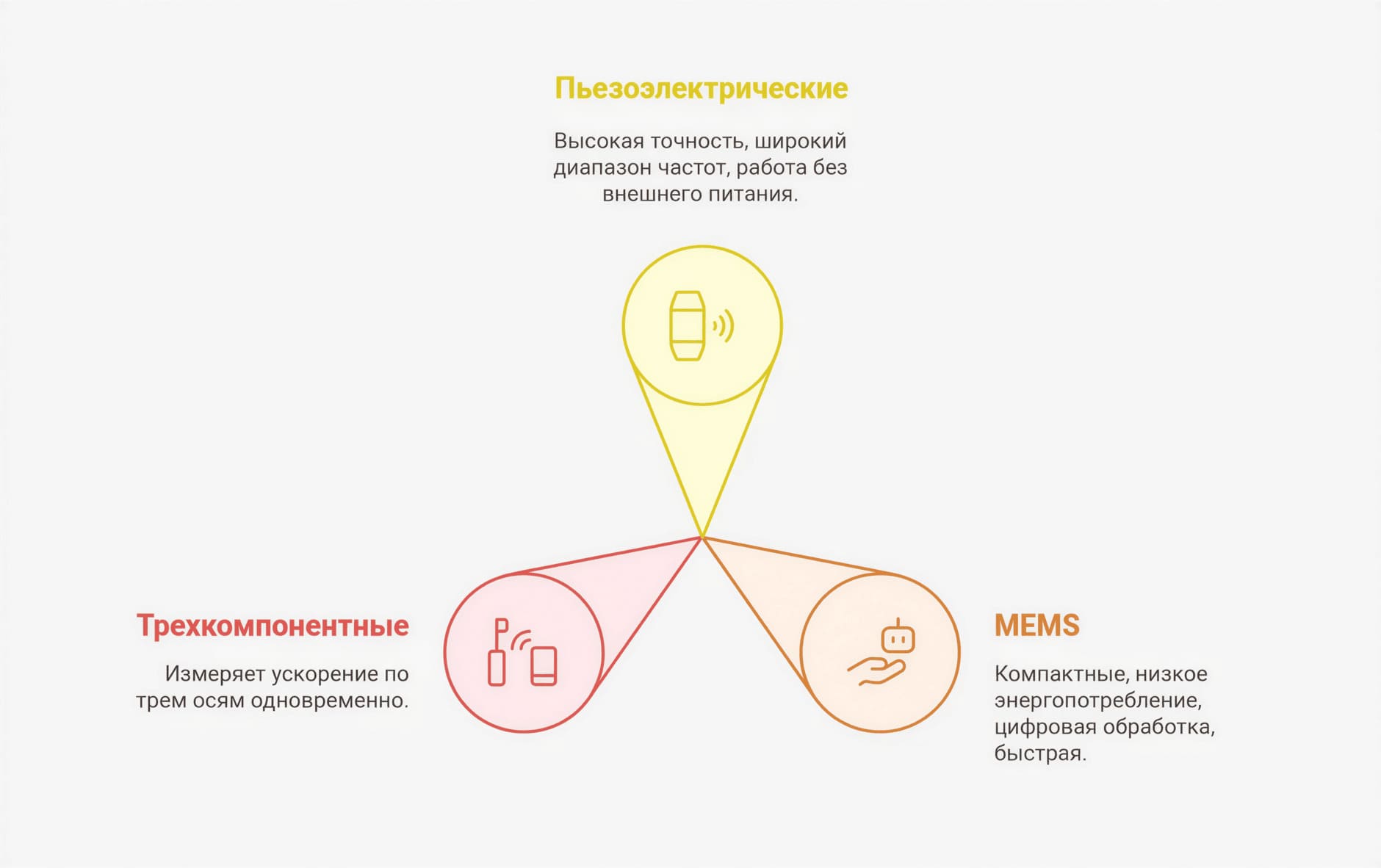

Типы акселерометров для промышленности

Пьезоэлектрические акселерометры

Пьезоэлектрические модели обеспечивают максимальную точность в диапазоне 0,5 Гц - 10 кГц, покрывая весь спектр вибраций промышленного оборудования. Высокая чувствительность позволяет обнаруживать незначительные изменения вибрационной картины.

Датчики устойчивы к ударам до 5000g и работают при температурах до 250°C. Применяются на тяжелом оборудовании — турбогенераторах, доменных печах, прокатных станах, дробильном оборудовании.

Преимущество — работа без внешнего питания для базовых измерений, что упрощает интеграцию в системы диагностики.

MEMS акселерометры

MEMS технология обеспечивает компактность и экономичность. Размеры не превышают нескольких миллиметров, что позволяет встраивать их в ограниченные пространства автоматизированных линий и роботов.

Низкое энергопотребление от микроампер до миллиампер критично для автономных беспроводных систем мониторинга, работающих от батарей годами. Встроенная цифровая обработка исключает внешние усилители и фильтры.

Робототехника и системы навигации используют MEMS акселерометры для контроля движения манипуляторов и стабилизации платформ. Быстродействие достигает 8000 измерений в секунду.

Трехкомпонентные акселерометры

Трехосевые акселерометры одновременно измеряют ускорения по осям X, Y, Z, давая полную картину пространственного вибрационного состояния. Незаменимы для диагностики сложных механизмов с многонаправленными вибрациями — сферических подшипников, карданных передач, вибрационных грохотов.

Один трехкомпонентный датчик заменяет три одноосевых, упрощая монтаж и снижая стоимость системы мониторинга.

Что измеряет акселерометр

Акселерометр измеряет виброускорение — скорость изменения скорости объекта. В промышленности параметр выражается в единицах g или м/с². Для вибродиагностики используют среднеквадратичные значения в определенных частотных диапазонах.

Статические измерения определяют углы наклона с точностью до 0,01°. Функция инклинометра востребована для контроля горизонтальности станков, выравнивания техники, мониторинга поворотных механизмов.

Динамические измерения фиксируют переходные процессы — удары, изменения скорости, вибрации при пуске оборудования. Анализ помогает выявлять проблемы в системах управления и передачах.

Пример диагностики: акселерометр на электродвигателе фиксирует увеличение виброускорения на 120 Гц при 3000 об/мин, что характерно для электрического дисбаланса ротора. Спектральный анализ позволяет идентифицировать дефект и запланировать обслуживание.

Как использовать акселерометр в промышленности

Установка и настройка

Правильная установка критична для качества измерений. Датчик крепится к контролируемому узлу резьбовым соединением M6-M10 через стальную шпильку. Промежуточные элементы недопустимы для высокочастотных измерений из-за искажений сигнала.

Калибровка выполняется эталонными вибростендами. Заводская калибровка обеспечивает точность ±3-5%. Периодическая поверка требуется раз в 2-3 года.

Подключение осуществляется через промышленные интерфейсы: токовая петля 4-20 мА, протоколы Modbus RTU/TCP, HART. Современные акселерометры поддерживают MQTT, OPC UA для интеграции в Индустрию 4.0.

Интеграция с оборудованием

Интеграция в систему предиктивного и технического обслуживания требует настройки пороговых значений и алгоритмов анализа. Базовые системы используют простые пороги, продвинутые — спектральный анализ и машинное обучение.

Совместимость с SCADA-системами обеспечивается стандартными драйверами. Данные отображаются на мнемосхемах, сохраняются в базах данных, используются для отчетов и аварийных уведомлений.

Пример: в системе компрессорной станции акселерометры подключены к ПЛК. Алгоритм анализирует тренды и при превышении порогов отправляет SMS-уведомления, формирует записи событий.

Как выбрать акселерометр для производства

Ключевые параметры

Диапазон измерений должен соответствовать уровням вибрации с запасом 2-3 раза. Для большинства машин достаточно ±50g, для ударного оборудования — до ±500g.

Чувствительность определяет минимальные изменения. Для прецизионного оборудования нужно 100 мВ/g и выше, для грубых машин достаточно 10-50 мВ/g.

Частотный диапазон должен охватывать спектр вибраций. Подшипники генерируют компоненты до 20-30 кГц, дисбаланс роторов — до 200 Гц. Универсальные акселерометры работают от 1 Гц до 10 кГц.

Степень защиты IP67 обеспечивает работу в стандартных условиях. Для агрессивных сред требуется IP68 и специальные материалы — титан, хастеллой.

Температурный диапазон стандартных моделей: -40°C до +125°C. Высокотемпературные версии работают до +250°C.

Преимущества акселерометров в промышленности

Непрерывный мониторинг состояния обнаруживает дефекты на ранних стадиях, когда ремонт дешевле замены узла. Предиктивное обслуживание снижает затраты на 25-30% и увеличивает эффективность использования оборудования на 15-20%.

Повышение безопасности достигается предотвращением катастрофических отказов. Разрушение подшипника в турбине может привести к дорогому ремонту и травмам персонала.

Кейс: на нефтеперерабатывающем заводе мониторинг с акселерометрами сократил внеплановые остановы на 40%. Экономический эффект — 15 миллионов рублей в год за счет исключения простоев и снижения аварийных затрат.

Оптимизация ремонтных графиков увеличивает межремонтные интервалы на 20-25% благодаря точному определению состояния каждой машины. Замена деталей происходит по фактическому износу, а не по времени.

Тренды в использовании акселерометров в 2025 году

Интеграция с промышленным Интернетом вещей расширяет возможности удаленного мониторинга. Беспроводные акселерометры с автономным питанием работают до 5-7 лет, передавая данные в облачные сервисы через LoRaWAN, NB-IoT, 5G.

Машинное обучение и ИИ повышают точность диагностики за счет анализа больших данных и выявления скрытых закономерностей. Нейронные сети обучаются на данных конкретного предприятия.

Рост спроса на MEMS-акселерометры обусловлен развитием робототехники и автоматизации. Миниатюрные датчики интегрируются в исполнительные механизмы, обеспечивая обратную связь.

Цифровые двойники требуют интеграции данных акселерометров с MES, ERP, PLM системами. Вибрационная информация становится частью управления жизненным циклом оборудования.

Правильное применение промышленных акселерометров повышает эффективность производства за счет предотвращения аварий и оптимизации обслуживания оборудования. Компания Siderus предлагает высококачественные акселерометры от ведущих производителей — Allen-Bradley, Analog Devices, Bruel & Kjaer, Wilcoxon и др.

Наши специалисты помогут подобрать оптимальное решение для мониторинга и диагностики промышленного оборудования. Обращайтесь по телефону +7 (499) 647-47-07 или отправляйте запросы на info@siderus.ru — получите профессиональную консультацию и коммерческое предложение в кратчайшие сроки.
