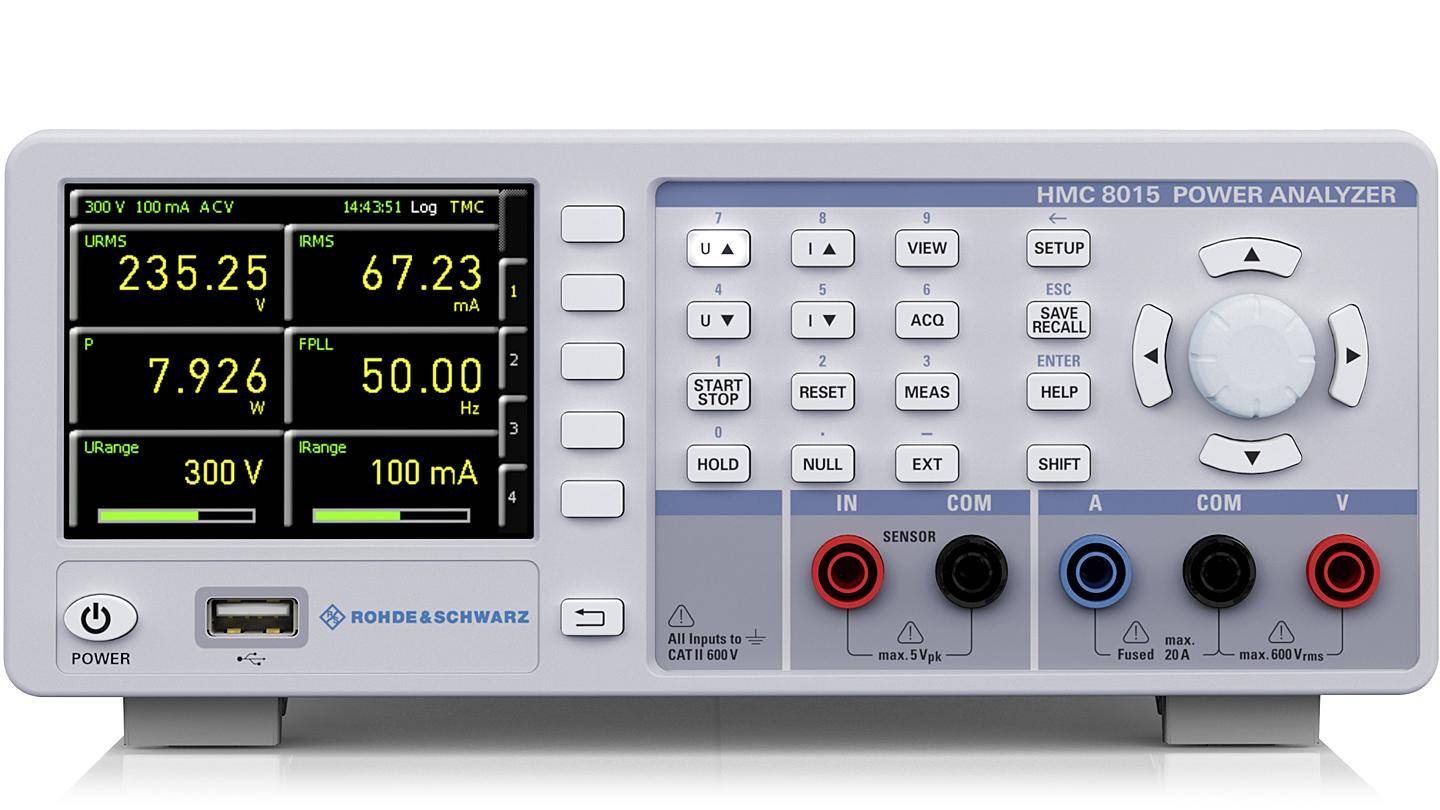

R&S®HMC8015 — анализатор электропитания (id421487)

R&S®HMC8015 — анализатор электропитания от Rohde & Schwarz — современный вариант Контрольно-измерительные решения, подходящий для широкого спектра задач. Компания Siderus поставляет решения, адаптированные под разные условия эксплуатации и задачи клиентов

Наши преимущества:

• Сопровождение специалистов от подбора до внедрения
• Поставляем оборудование быстро и без задержек
• Быстрое оформление заказа и доставка в любую точку РФ
• Оптимальные цены благодаря прямым закупкам
• Только оригинальная продукция от производителей

☎ Консультации и заказы по телефону 8 (800) 777-47-07

Характеристики - R&S®HMC8015 — анализатор электропитания

Ключевые факты

• Диапазон измерения мощности: от 50 мкВт до 12 кВт
• Аналоговая полоса пропускания: от 0 до 100 кГц
• Частота дискретизации: 500 тыс. отсчетов/с
• Основная погрешность: 0,05 %

Все в одном Компактный прибор, в котором есть все Анализатор электропитания R&S®HMC8015 — это компактный тестер характеристик нагрузки переменного/постоянного тока и тока холостого хода, устройство позволяет выполнять измерения без применения дополнительных инструментов, например компьютера или удаленной инфраструктуры. Прибор выдает результаты в цифровой и графической форме с 26 ключевыми параметрами, обеспечивает необходимую производительность и соответствие протоколам по стандартам IEC 62301, EN 50564 и EN 61000-3-2.

Особенности и преимущества Сдвинуть влево Сдвинуть вправо Тестер процедур EN61000-3-2, EN50564, IEC62301 Анализатор электропитания R&S®HMC8015 выполняет автоматизированные испытания в соответствии со следующими стандартами:

• EN61000-3-2: гармонические токи для ЭМС, утверждение CE
• EN50564: энергопотребление в режиме ожидания
• IEC62301: энергопотребление в режиме ожидания

Пошаговый мастер проводит пользователя по процессу измерения и настройки необходимых параметров прибора. Это минимизирует ошибки измерения и обеспечивает быстрое получение видимых результатов. В предварительном знании упомянутых выше стандартов нет необходимости. После завершения испытания автоматически создается протокол. Требуется опция/ваучер HOC153/HVC153 Open Lightbox Типичная схема измерения с переходником R&S®HZC815 Типичная схема измерения с переходником R&S®HZC815 Регистрация данных Запись файла CSV на USB или удаленно через интерфейс

• Регистрация до 10 параметров измерения
• Запись 10 показаний в секунду
• Абсолютные временные метки с разрешением 100 мс
• Прямая запись на USB-носители (FAT32)
• Данные регистрации сохраняются в настраиваемом формате CSV
• Работа с данными в электронных таблицах Excel

Open Lightbox Работа с данными регистрации в таблицах Excel Работа с данными регистрации в таблицах Excel Производственный тестер Контроль пределов с индикацией НОРМА/НАРУШЕНИЕ Контроль пределов

• Цифровой дисплей с индикатором предела
• Возможность установки до 6 пределов
• Индикация НОРМА/НАРУШЕНИЕ для одного предела через разъемы на задней панели
• Аналоговый выход с отображением индикатора предела
• Цифровой выход с отображением нарушений пределов

Производственная среда

• Дистанционное управление через интерфейс Ethernet (LXI), USB или GPIB
• Набор SCPI-команд
• Поддержка комплекта для монтажа в стойку

Требуется опция/ваучер HOC152/HVC152 Open Lightbox Множество разнообразных интерфейсов для дистанционного управления Множество разнообразных интерфейсов для дистанционного управления Функция осциллограммы Осциллограмма

• Автомасштабирование сигналов
• Автоматический аппаратный запуск
• Одновременное отображение напряжения, тока и мощности за период
• Автоматическое измерение напряжения (СКЗ), тока (СКЗ), FPLL, P

Требуется опция/ваучер HOC151/HVC151 Open Lightbox Одновременное отображение напряжения, тока и мощности за период Одновременное отображение напряжения, тока и мощности за период Анализ гармоник Результаты анализа гармоник в виде гистограммы или таблицы

• Визуализация результатов анализа гармоник в виде гистограммы или таблицы
• Расчет по 50 гармоникам
• Основная гармоника в качестве 100%-ного значения
• Отображение в логарифмическом масштабе — ни одна деталь не останется незамеченной
• Функция экспорта, которая упрощает формирование отчетов

Требуется опция/ваучер HOC151/HVC151 Open Lightbox Визуализация гармоник в виде гистограммы Визуализация гармоник в виде гистограммы Измеритель энергии Интегратор реального масштаба времени

• Высокая точность и неразрывный сбор данных
• Аппаратное интегрирование в реальном масштабе времени
• Различение положительных и отрицательных значений, Вт ч, А ч
• Режим сбора данных: вручную, по времени, по событиям (внешний запуск)
• Функция регистрации в качестве стандарта

Применение: методы аккумулирования энергии для измерения нестабильной мощности Open Lightbox Высокая точность и неразрывный сбор данных Высокая точность и неразрывный сбор данных Измерение пускового тока

• Однократный сбор данных для анализа быстрых операций включения
• Настраиваемый аппаратный запуск
• Функция экспорта данных для дополнительного анализа

Требуется опция/ваучер HOC151/HVC151 Open Lightbox Диаграмма трендов, показывающая шесть примеров операций включения для ИУ Диаграмма трендов, показывающая шесть примеров операций включения для ИУ Available models Available models

• Product Name R&S®HMC8015 Order number 3593.8646.02 Power measurement range от 50 мкВт до 12 кВт Analog bandwidth от 0 до 100 кГц Sampling rate 500 тыс. отсчетов/с Basic accuracy 0,05 % показания Interfaces LAN, USB Starting at Цена по запросу
• Product Name R&S®HMC8015-G Order number 3593.8875.02 Power measurement range от 50 мкВт до 12 кВт Analog bandwidth от 0 до 100 кГц Sampling rate 500 тыс. отсчетов/с Basic accuracy 0,05 % показания Interfaces LAN, USB, IEEE-488 (GPIB) Starting at Цена по запросу

Specifications

Технические характеристики
Полоса пропускания для аналоговых сигналов		от 0 до 100 кГц
Погрешность частоты		0,1 % показания
Разрешение аналого-цифрового преобразователя (АЦП)	напряжение и ток	16 бит
Основная погрешность		0,05 % показания
Разрешение дисплея		5 разрядов, 10 обновлений/с
Частота дискретизации		500 кГц
Входной импеданс		2 МОм
Источник сигналов синхронизации PLL		Напряжение, ток, внешний
Фильтры
Фильтр аналоговых сигналов		1 кГц
Цифровой фильтр	зависит от частоты измерения	адаптивный фильтр
Частотный фильтр	независимо от фильтра аналоговых сигналов	500 Гц
Дополнительные входы/выходы		BNC, задняя панель
Аналоговый вход		±10 В (пиковое значение)
Погрешность аналогового входного сигнала		0,5 % показания
Аналоговый выход		±5 В (пиковое значение)
Цифровой вход
Пределы (НОРМА/НАРУШЕНИЕ)	полоса пропускания	100 кГц
	ШИМ	1 кГц
	состояние	?10 Гц
Сигнальный порог	логический нуль	от 0 до 2 В
	логическая единица	от 3 до 24 В
Цифровой выход	до 100 мА для источника/потребителя	5 В, TTL
Дисплей		8,9 см TFT (цветной)
	разрешение	320 ? 240 пикселей (QVGA)
Подключение к сети	Перем. ток	от 100 В до 115 В/230 В в диапазоне от 50 до 60 Гц
Потребляемая мощность		макс. 35 Вт, тип. 15 Вт
Диапазон рабочих температур		от +5 °C до +40 °C
Диапазон температур хранения		от –25 °C до +60 °C
Стандарты		CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011
Синфазное напряжение		CAT II, 600 В (СКЗ)
Габариты		222 мм ? 88 мм ? 280 мм
Масса		приблизительно 3,25 кг
Время прогрева		60 мин

Available options Slide left Slide right Общий анализ

Product		Description
	R&S®HVC151 Order number 3622.0795.02	Description Расширенный анализ, модернизация с помощью ваучера
	R&S®HOC151 Order number 3622.0789.02	Description Расширенный анализ, прямой заказ на заводе
	R&S®HVC152 Order number 3622.3788.02	Description Расширенный ввод-вывод, модернизация с помощью ваучера
	R&S®HOC152 Order number 3622.3542.02	Description Расширенный ввод-вывод, прямой заказ на заводе
	R&S®HVC153 Order number 3622.3794.02	Description Испытание на соответствие стандартам, модернизация с помощью ваучера
	R&S®HOC153 Order number 3622.3559.02	Description Испытание на соответствие, прямой заказ на заводе

Переходник

Product		Description
	R&S®HZC815-EU Order number 3593.8850.02	Description Переходник для R&S®HMC8015, европейский разъем
	R&S®HZC815-GB Order number 3622.2246.02	Description Переходник для R&S®HMC8015, британский разъем
	R&S®HZC815-US Order number 3622.2252.02	Description Переходник для R&S®HMC8015, американский разъем
	R&S®HZC815-CHN Order number 3623.3952.02	Description Переходник для R&S®HMC8015, китайский/австралийский разъем

Пробники тока

Product		Description
	R&S®HZC50 Order number 3622.4690.02	Description Пробник переменного/постоянного тока, 30 A, 4-мм разъемы
	R&S®HZC51 Order number 3622.4684.02	Description Пробник переменного/постоянного тока, 1000 A, 4-мм разъемы

Комплект для монтажа в стойку

Product		Description
	R&S®HZC95 Order number 5800.2054.02	Description Комплект для монтажа в 19-дюймовую стойку, 2HU, для семейства R&S®HMC
