Тепловые датчики мощности R&S®NRPxxT/TN/TWG (id421414)

Тепловые датчики мощности R&S®NRPxxT/TN/TWG от Rohde & Schwarz — продукция Контрольно-измерительные решения, которая гарантирует эффективность и устойчивость в работе. Компания Siderus помогает подобрать оптимальные решения под технические требования заказчиков

Почему выбирают нас:

• Быстрая обработка заказа и отгрузка по всей России
• Официальные поставки оригинальной техники
• Выгодные условия поставки и ценообразования
• Сопровождение специалистов от подбора до внедрения
• Доставка напрямую от производителя без лишних посредников

☎ Свяжитесь с нами: 8 (800) 777-47-07

Характеристики - Тепловые датчики мощности R&S®NRPxxT/TN/TWG

Высочайшая точность измерений

• Динамический диапазон от: –35 до +20 дБмВт
• Диапазон частот: от 0 Гц до 110 ГГц
• Управление и контроль посредством LAN и USB (только R&S®NRPxxTN)
• Превосходная эффективность для эталонных систем
• Отличное согласование импедансов

Наиболее точные измерения мощности для эталонных систем и для использования в калибровочных лабораториях Давно признано, что датчики-измерители мощности R&S®NRP обеспечивают превосходные показатели точности и скорости. Тепловые датчики мощности R&S®NRPxxT, R&S®NRPxxTN и R&S®NRPxxTWG используются, главным образом, для сложных задач измерений, в которых требуется высочайшая точность. Они обеспечивают отличное согласование импедансов, а усовершенствованная концепция подключения облегчает рабочий процесс. Внутренняя калибровка гарантирует надежность и стабильность измерений. Датчики-измерители мощности R&S®NRP доступны в качестве USB-датчиков, кроме того, ими можно управлять через LAN. Таким образом выглядит линейка измерителей мощности R&S®NRP

• Product Brochure
• Specifications
• Show all downloads

Quick links

• Available models
• Available options

Features & benefits Сдвинуть влево Сдвинуть вправо Превосходная эффективность для эталонных систем Непревзойденная нелинейность, идеально подходящая для выполнения относительных измерений Тепловые датчики мощности используются, главным образом, для сложных задач измерений, в которых требуется высочайшая точность. С целью повышения точности измерений аппаратное обеспечение тепловых датчиков мощности R&S®NRPxxT(N)/TWG сводит шум измерения к минимуму и обеспечивает устойчивость датчика к тепловому воздействию окружающей среды. В три раза быстрее сравнимых решений на рынке с запускаемыми измерениями и более 500 измерений/с в режиме буферизации. Open Lightbox Высокоточные измерения с помощью R&S®NRP67T Высокоточные измерения с помощью R&S®NRP67T Отличное согласование импедансов Всегда подходящий ВЧ-интерфейс, от N до WR-10 Погрешность измерений в большей мере возникает из-за множественных отражений на источнике и датчике мощности в результате рассогласования. Для сведения отражений к минимуму и уменьшения погрешности измерений все тепловые датчики мощности семейства R&S®NRP идеально согласованы вплоть до высоких частот. Open Lightbox Датчики мощности R&S®NRPxxTWG Датчики мощности R&S®NRPxxTWG Интеллектуальные измерения мощности с поддержкой LAN Дистанционный контроль по LAN на любом расстоянии Датчики мощности с интерфейсом LAN идеально подходят для систем дистанционного контроля, например для спутниковых систем или ускорителей частиц, в которых датчики должны располагаться в различных точках системы. Интерфейс LAN облегчает покрытие больших расстояний между различными контрольными точками и центром управления. Open Lightbox Дистанционный контроль датчиков мощности с интерфейсом LAN Дистанционный контроль датчиков мощности с интерфейсом LAN Внутренняя калибровка Компания Rohde & Schwarz внедрила специальную функцию проверки в датчики R&S®NRPxxT(N). Эта функция охватывает все основные компоненты сигнального тракта. С помощью программы испытаний измеряется реакция датчика на подачу высокостабильного питания постоянного тока, и эта реакция сравнивается со значением, сохраненным во время предыдущей калибровки. Результат представляет собой данные по функциональным возможностям и точности датчика мощности. Open Lightbox Схема измерения с датчиками мощности R&S®NRP Схема измерения с датчиками мощности R&S®NRP Преимущество линейки Основные характеристики датчиков мощности R&S®NRP

• Минимизация погрешности измерений с помощью датчиков мощности с полностью определенными характеристиками
• Интеллектуальная функция измерения минимизирует время измерения
• USBTMC для простой системной интеграции
• Встроенный порт ввода/вывода системы запуска
• Понятное отображение состояния датчика с помощью светодиода состояния

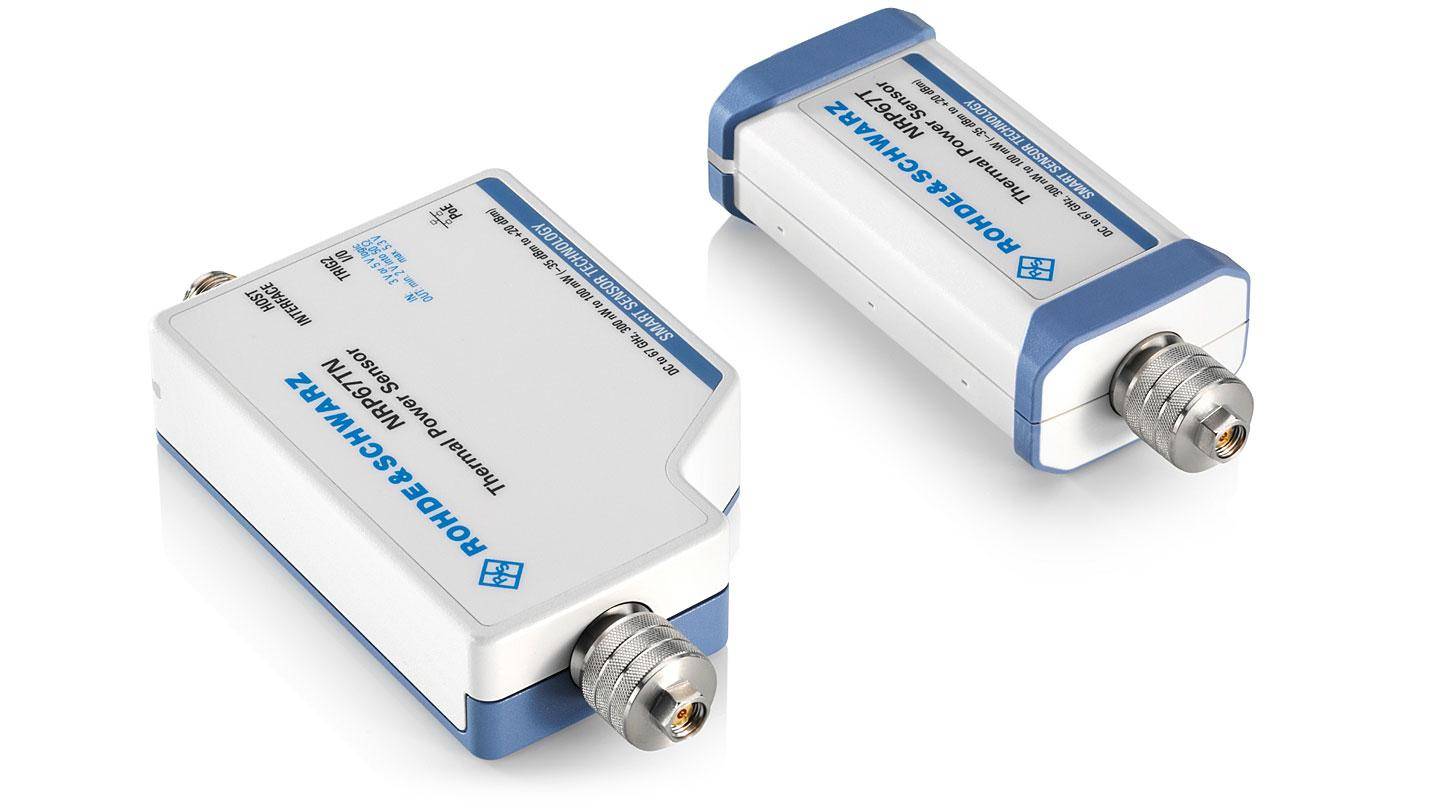

Open Lightbox Также доступны 3-канальные диодные датчики мощности Также доступны 3-канальные диодные датчики мощности Гибкое взаимодействие Надежные, 6-/8-контактные, с интерфейсом USB или LAN Датчики мощности поставляются с различными отсоединяемыми кабелями. На торце датчика предусмотрено винтовое соединение, позволяющее предотвратить случайное отсоединение кабеля. Прямое подключение к различным анализаторам спектра и сигналов, а также генераторам сигналов от компании Rohde & Schwarz расширяет возможности этих приборов за счет высокопроизводительного измерителя мощности. Такой кабель интерфейса USB, как R&S®NRP-ZKU, можно использовать для подключения датчика мощности к ноутбуку или ПК с помощью интерфейса USB. Open Lightbox Тепловые датчики мощности R&S®NRP67TN и R&S®NRP67T Тепловые датчики мощности R&S®NRP67TN и R&S®NRP67T Available models Available models

• Model name R&S®NRP18T Order number 1424.6115.02 Frequency range От 0 до 18 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type N (вилка)
• Model name R&S®NRP18TN Order number 1424.6121.02 Frequency range От 0 до 18 ГГц Level range от -30 до +20 дБмВт LAN interface да Connector type N (вилка)
• Model name R&S®NRP33T Order number 1424.6138.02 Frequency range От 0 до 33 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type 3,5 мм (вилка)
• Model name R&S®NRP33TN Order number 1424.6144.02 Frequency range От 0 до 33 ГГц Level range от -30 до +20 дБмВт LAN interface да Connector type 3,5 мм (вилка)
• Model name R&S®NRP40T Order number 1424.6150.02 Frequency range От 0 до 40 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type 2,92 мм (вилка)
• Model name R&S®NRP40TN Order number 1424.6167.02 Frequency range От 0 до 40 ГГц Level range от -30 до +20 дБмВт LAN interface да Connector type 2,92 мм (вилка)
• Model name R&S®NRP50T Order number 1424.6173.02 Frequency range От 0 до 50 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type 2,4 мм (вилка)
• Model name R&S®NRP50TN Order number 1424.6180.02 Frequency range От 0 до 50 ГГц Level range от -30 до +20 дБмВт LAN interface да Connector type 2,4 мм (вилка)
• Model name R&S®NRP67T Order number 1424.6196.02 Frequency range От 0 Гц до 67 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type 1,85 мм (вилка)
• Model name R&S®NRP67TN Order number 1424.6209.02 Frequency range От 0 Гц до 67 ГГц Level range от -30 до +20 дБмВт LAN interface да Connector type 1,85 мм (вилка)
• Model name R&S®NRP110T Order number 1424.6215.02 Frequency range от 75 до 110 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type 1 мм (вилка)
• Model name R&S®NRP75TWG Order number 1700.2529.02 Frequency range От 50 ГГц до 75 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type WR-15
• Model name R&S®NRP90TWG Order number 1700.2312.02 Frequency range От 60 ГГц до 90 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type WR-12
• Model name R&S®NRP110TWG Order number 1173.8709.02 Frequency range От 75 ГГц до 110 ГГц Level range от -30 до +20 дБмВт LAN interface нет Connector type WR-10

Available options Slide left Slide right Интерфейсные кабели

Product		Description
	R&S®NRP-ZKU Order number 1419.0658.02	Description Кабель интерфейса USB, длина 0,75 м
	R&S®NRP-ZKU Order number 1419.0658.03	Description Кабель интерфейса USB длиной 1,5 м
	R&S®NRP-ZKU Order number 1419.0658.04	Description Кабель интерфейса USB длиной 3 м
	R&S®NRP-ZKU Order number 1419.0658.05	Description Кабель интерфейса USB длиной 5 м
	R&S®NRP-ZK6 Order number 1419.0664.02	Description Шестипроводной кабель интерфейса длиной 1,5 м
	R&S®NRP-ZK6 Order number 1419.0664.03	Description Шестипроводной кабель интерфейса длиной 3 м
	R&S®NRP-ZK6 Order number 1419.0664.04	Description Шестипроводной кабель интерфейса длиной 5 м
	R&S®NRP-ZK8 Order number 1424.9408.02	Description Восьмипроводной кабель интерфейса длиной 1,50 м
	R&S®NRP-ZK8 Order number 1424.9408.03	Description Восьмипроводной кабель интерфейса USB длиной 3,00 м
	R&S®NRP-ZK8 Order number 1424.9408.04	Description Восьмипроводной кабель интерфейса длиной 5,00 м

Интерфейсные принадлежности

Product		Description
	R&S®NRP-Z5 Order number 1146.7740.02	Description USB-концентратор для датчиков К R&S®NRP-Z5 можно подключать до четырех датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное решение для запуска обеспечивает одновременный внутренний и внешний запуск всех подсоединенных датчиков.
	R&S®NRP-ZAP1 Order number 1419.0829.00	Description Коммутатор подачи питания по сети Ethernet (PoE+)

Волноводные принадлежности

Product		Description
	R&S®ZCTW Order number 1175.2014.02	Description Косой динамометрический ключ под винты для волноводных фланцев
	R&S®NRP-ZBW Order number 1700.2141.02	Description Кронштейн волновода для R&S®NRP110T
	R&S®WCA75 Order number 3626.1044.02	Description Переходник с WR-15 на 1 мм (розетка) для R&S NRP110T
	R&S®WCA90 Order number 3626.1050.02	Description Переходник с WR-12 на 1 мм (розетка) для R&S NRP110T
	R&S®WCA110 Order number 3626.1067.02	Description Переходник с WR-10 на 1 мм (розетка) для R&S NRP110T

Документация

Product		Description
	R&S®DCV-1 Order number 0240.2187.06	Description Документация по данным калибровки
	R&S®DCV-ZP Order number 1173.6506.02	Description Распечатка DCV
	R&S®NRP-ACA Order number 1419.0812.00	Description Аккредитованная калибровка для R&S®NRX-B1, R&S®NRPxxS(N), R&S®NRPxxA(N), R&S®NRPxxT(N) и R&S®NRPxxTWG
