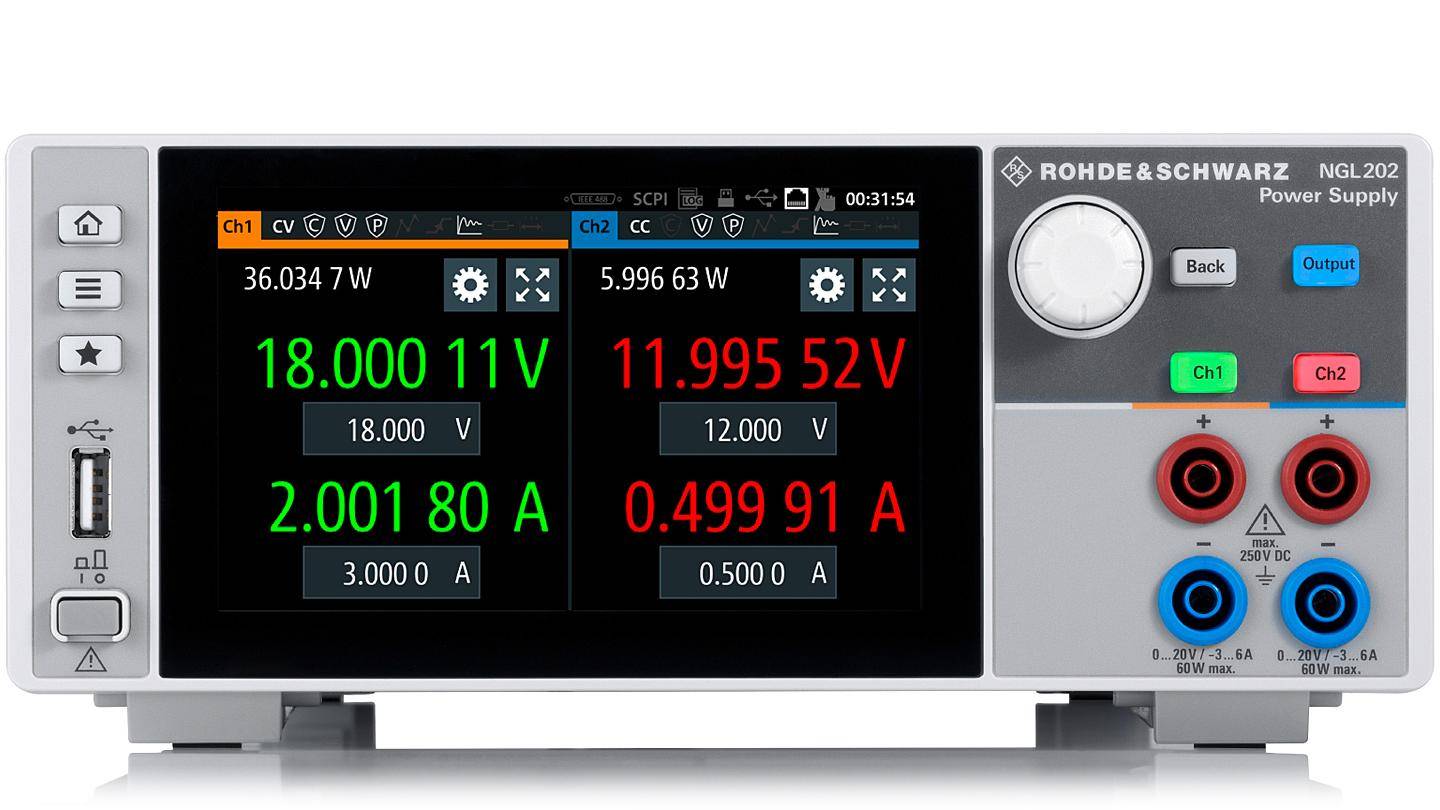

Серия источников питания R&S®NGL200 (id421412)

Серия источников питания R&S®NGL200 от Rohde & Schwarz — оригинальная продукция Контрольно-измерительные решения, обеспечивающая стабильную работу и долговечность. Компания Siderus специализируется на промышленном оборудовании для любых условий работы

Почему доверяют Siderus:

• Оптимальные цены благодаря прямым закупкам
• Сопровождение специалистов от подбора до внедрения
• Доставка напрямую от производителя без лишних посредников
• Оперативная обработка заявок и доставка по РФ
• Официальные поставки оригинальной техники

☎ Консультации и заказы по телефону 8 (800) 777-47-07

Характеристики - Серия источников питания R&S®NGL200

Ключевые факты

• Макс. выходная мощность: 120 Вт
• Напряжение в канале: от 0 до 20 В
• Максимальный ток в канале: 6 А
• Время восстановления нагрузки: < 30 мкс
• Пульсации и шум: < 500 мкВСКЗ / < 1 мАСКЗ

Высокоточный источник и потребитель тока Благодаря своей высокой точности и короткому периоду восстановления нагрузки источники питания серии R&S®NGL200 идеально подходят для выполнения сложных прикладных задач. Двухквадрантная архитектура обеспечивает функционирование как в качестве источника, так и потребителя тока, что, в свою очередь, позволяет имитировать аккумуляторы и нагрузки. Короткий период восстановления дает возможность адекватно реагировать на быстрое изменение нагрузки, которое возникает, например, при переключении устройств мобильной связи из режима ожидания в режим передачи.

Особенности и преимущества Сдвинуть влево Сдвинуть вправо Оптимальное время восстановления нагрузки Для бытовых электронных изделий, таких как мобильные телефоны и устройства IoT, требуется очень небольшой ток в режиме ожидания. Вместе с тем ток резко увеличивается сразу же после переключения устройства на режим передачи. Источник питания, используемый для энергоснабжения таких ИУ, должен поддерживать увеличение тока от нескольких мкА до нескольких ампер без падений и выбросов напряжения. Благодаря быстрому восстановлению нагрузки менее чем за 30 мкс даже при сложном изменении нагрузки источники питания R&S®NGL200 идеально подходят для энергоснабжения приборов IoT и других устройств с аккумуляторным питанием. Открытый Lightbox Исключительно быстрое восстановление нагрузки Источники питания обычно реагируют на резкое изменение нагрузки с выбросом и медленным восстановлением. Благодаря специализированным оптимизированным схемам управления источники питания R&S®NGL200 обеспечивают время восстановления менее 30 мкс. Исключительно быстрое восстановление нагрузки - Источники питания обычно реагируют на резкое изменение нагрузки с выбросом и медленным восстановлением. Благодаря специализированным оптимизированным схемам управления источники питания R&S®NGL200 обеспечивают время восстановления менее 30 мкс. Разрешение 6? разрядов Благодаря разрешению до 6? разрядов при измерении напряжения, тока и мощности источники питания R&S®NGL200 идеально подходят для определения характеристик устройств, которые имеют низкое энергопотребление в режиме ожидания и большие токи в режиме полной нагрузки. Покрывается весь измерительный диапазон без необходимости переключения диапазонов. Это повышает скорость измерений. В большинстве случаев нет необходимости использования дополнительного цифрового мультиметра. Открытый Lightbox Разрешение 6? разрядов для измерения напряжения/тока Измеряемые токи и напряжения отображаются с разрешением 6? разрядов. Разрешение 6? разрядов для измерения напряжения/тока - Измеряемые токи и напряжения отображаются с разрешением 6? разрядов. Минимальные пульсации и шум Усовершенствованная электронная схема часто очень сложна и чувствительна к помехам на линиях электропитания. Для подачи напряжения без помех на такие чувствительные ИУ источники питания должны обеспечивать исключительно стабильные выходные напряжения и токи. Необходимо предотвращать все разновидности пульсаций и шума. Источники питания R&S®NGL200 имеют линейное регулирование и идеально подходят для чувствительных ИУ. Двухквадрантный режим работы Двухквадрантная архитектура источников питания R&S®NGL200 обеспечивает функционирование как в качестве источника, так и потребителя тока, что, в свою очередь, позволяет имитировать аккумуляторы и нагрузки. Источник питания автоматически переключается с режима источника на режим потребителя (электронной нагрузки). Как только внешнее подаваемое напряжение превышает заданное номинальное напряжение, ток начинает поступать на линию электропитания. На это указывает отрицательное значение тока. Открытый Lightbox Работа в режимах источника и потребителя тока Источники R&S®NGL200 автоматически переключаются с режима питания на режим нагрузки. Здесь канал 2 работает как нагрузка. На это указывает отрицательное значение тока. Работа в режимах источника и потребителя тока - Источники R&S®NGL200 автоматически переключаются с режима питания на режим нагрузки. Здесь канал 2 работает как нагрузка. На это указывает отрицательное значение тока. Доступные модели

• Название модели R&S®NGL201 Номер заказа 3638.3376.02 Количество выходных каналов 1 Макс. выходная мощность 60 Вт Выходное напряжение на канал от 0 до 20 В Выходной ток на канал ? 6 В: от 0 до 6 А > 6 В: от 0 до 3 А Начиная с Цена по запросу
• Название модели R&S®NGL202 Номер заказа 3638.3376.03 Количество выходных каналов 2 Макс. выходная мощность 120 Вт Выходное напряжение на канал от 0 до 20 В Выходной ток на канал ? 6 В: от 0 до 6 А > 6 В: от 0 до 3 А Начиная с Цена по запросу

Спецификация

Электрические характеристики
Количество выходных каналов		1/2
Суммарная выходная мощность		макс. 60 Вт/120 Вт
Максимальная выходная мощность на канал		60 Вт
Выходное напряжение на канал		от 0 до 20 В
Максимальный выходной ток на канал		? 6 В: 6 А
		> 6 В: 3 А
Пульсации напряжения и шум (от 20 Гц до 20 МГц)		<500 µВ (СКЗ)
		< 2 мВ (размах) (изм.)
Пульсации тока и шум (от 20 Гц до 20 МГц)		< 1 мА (СКЗ) (изм.)
Время восстановления нагрузки*1)		< 30 мкс
Разрешение при программировании	Напряжение	1 мВ
	Ток	0,1 мА
Выходные измерения
Функции измерения		напряжение, ток, мощность, энергия
Разрешение при снятии показаний	Напряжение	10 µВ
	Ток	10 мкА
Погрешность считывания (± (% от вых. значения + смещение))	Напряжение	< 0,02 % + 2 мВ
	Ток	< 0,05 % + 250 µА
Специальные функции
Функции измерения		напряжение, ток, мощность, энергия
Функции защиты		OVP, OCP, OPP, OTP
Функция FuseLink		?
Задержка срабатывания при включении питания		?
Функция компенсации		?
Режим приемника		?
Выходная испытательная последовательность		?
Вход/выход сигнала запуска		?
Произвольная функция		? (QuickArb)
Интерфейс аналоговой модуляции		–
Регистрация данных		?
Дисплей и интерфейсы
Дисплей		TFT, 5 дюймов, 800 ? 480 пикселей, WVGA, сенсорный
Разъемы на задней панели		блок разъемов с 4 линиями на канал
Интерфейсы дистанционного управления		стандарт: USB, LAN
		дополнительно: беспроводная локальная сеть, USB, IEEE-488 (GPIB)
Общие данные
Размеры (Ш ? В ? Г)		222 ? 97 ? 436 мм
Масса		7,1 кг/7,3 кг
Монтаж в стойку		Опция R&S®HZN96
*1) изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного напряжения.

Доступные Варианты Сдвинуть влево Сдвинуть вправо Общие

Продукт		Описание
	R&S®NGL-B105 Номер заказа 3652.6356.02	Description Интерфейс IEEE-48 (GPIB)

Общие

Продукт		Описание
	R&S®NGL-K102 Номер заказа 3652.6362.02	Description Дистанционное управление по беспроводной локальной сети
	R&S®NGL-K103 Номер заказа 3652.6385.02	Description Цифровые входы/выходы запуска

Основные принадлежности

Продукт		Описание
	R&S®HZN96 Номер заказа 3638.7813.02	Description Комплект для монтажа в 19-дюймовую стойку, 2 HU
