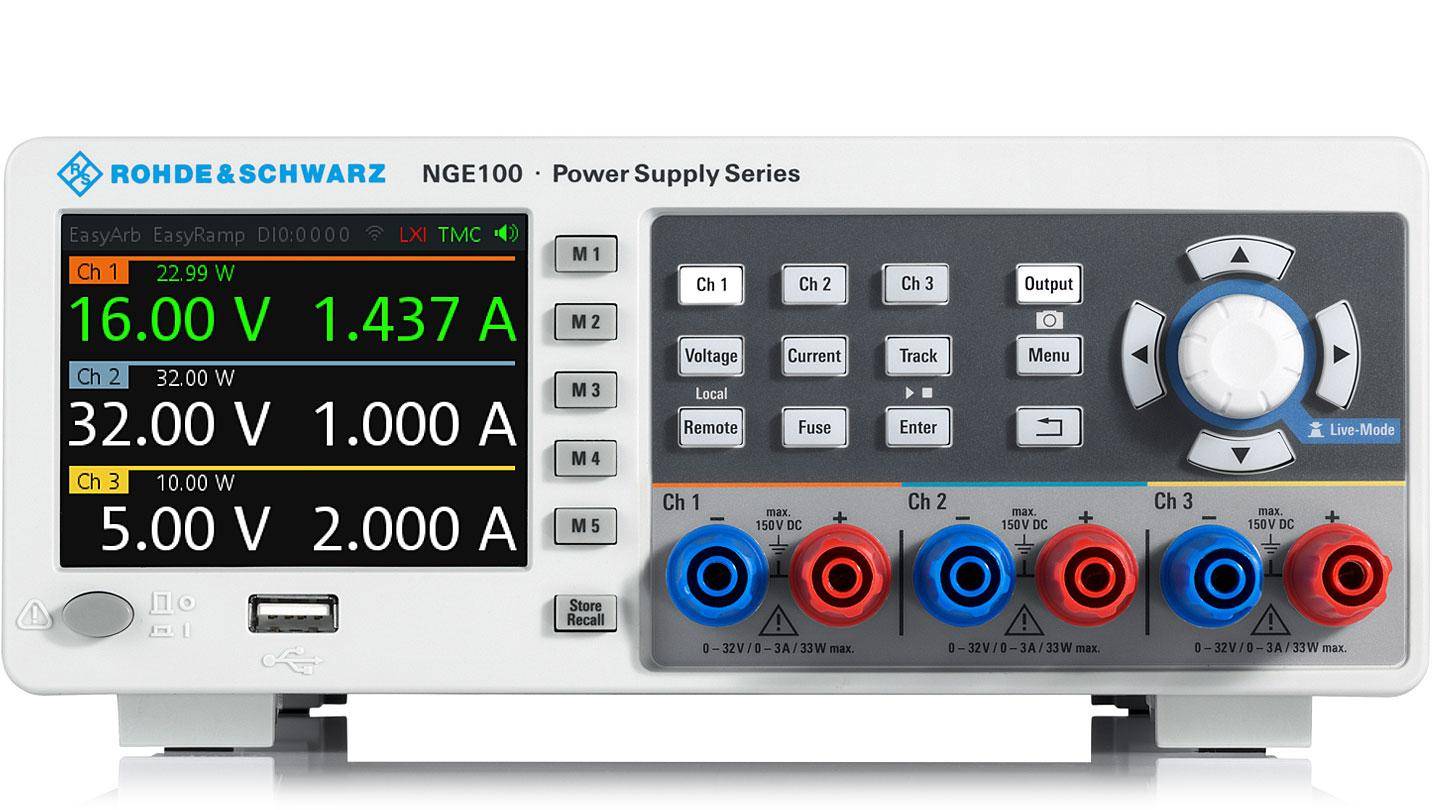

Серия источников питания R&S®NGE100B (id421411)

Серия источников питания R&S®NGE100B от Rohde & Schwarz — современный вариант Контрольно-измерительные решения, подходящий для широкого спектра задач. Компания Siderus обеспечивает поставки оборудования, соответствующего международным стандартам

Почему доверяют Siderus:

• Только оригинальная продукция от производителей
• Своевременная отгрузка и логистика по России
• Поддержка инженеров и менеджеров на каждом этапе сделки
• Прозрачные условия сотрудничества
• Поставляем оборудование быстро и без задержек

☎ Свяжитесь с нами: 8 (800) 777-47-07

Характеристики - Серия источников питания R&S®NGE100B

Максимальные возможности

• R&S®NGE102B с двумя каналами или R&S®NGE103B с тремя каналами
• Макс. выходная мощность 66 Вт с R&S®NGE102B, 100 Вт с R&S®NGE103B
• Макс. выходное напряжение 32 В на канал
• Электронный предохранитель (OCP), защита от превышения напряжения (OVP) / мощности (OPP) / температуры (OTP)
• Интерфейс USB (VCP/TMC), опциональный LAN-интерфейс (LXI), опциональный беспроводной LAN-интерфейс, опциональный цифровой вход/выход (4-битный)

Максимальные возможности Серия источников питания постоянного тока R&S ® NGE100B состоит из надежных, высокоэффективных и недорогих приборов. Они обеспечивают высокую эффективность в сочетании с низким уровнем пульсаций и набором удобных функций, которые обычно не встречаются в приборах данного класса.

• Технические характеристики

• Показать доступные модели
• Показать доступные опции

Особенности и преимущества Сдвинуть влево Сдвинуть вправо Все каналы гальванически изолированы и не заземлены Схемотехника каждого канала полностью отделена от других, заземление на корпус отсутствует. Это позволяет легко комбинировать каналы для питания двухполюсных цепей, которым могут понадобиться, например, напряжения +12 В/–12 В, и избегать проблем с заземлением в сложных ИУ. Открытый Lightbox Питание двухполюсной цепи Объединение каналов обеспечивает питание двухполюсных цепей, которым могут понадобиться, например, напряжения +12 В/–12 В, без проблем с заземлением в сложных ИУ. Питание двухполюсной цепи - Объединение каналов обеспечивает питание двухполюсных цепей, которым могут понадобиться, например, напряжения +12 В/–12 В, без проблем с заземлением в сложных ИУ. Работа в параллельном и последовательном режимах Поскольку все каналы электрически эквивалентны, их можно соединять последовательно для получения более высоких напряжений. С помощью R&S®NGE103B можно получить до 96 В, а с помощью R&S®NGE102B можно получить до 64 В. В параллельном режиме каналы могут быть объединены для получения более высокого тока. При объединении двух каналов можно получить ток силой до 6 А. При использовании всех трех каналов источника R&S®NGE103B возможно даже получение тока силой 9 A. Открытый Lightbox Работа в параллельном и последовательном режимах Выходные каналы могут подключаться последовательно или параллельно для получения более высоких напряжений или токов. Работа в параллельном и последовательном режимах - Выходные каналы могут подключаться последовательно или параллельно для получения более высоких напряжений или токов. Функции защиты Для каждого канала пользователи могут отдельно устанавливать:

• Максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP)
• Максимально допустимое напряжение (защита от перенапряжения, OVP)
• Максимально допустимую мощность (защита от превышения мощности, OPP)

При достижении заданного предела автоматически отключается соответствующий выходной канал и появляется определенное сообщение. Защита от превышения тока может быть связана с другими каналами (функция FuseLink). В данном случае, если в канале превышается максимально допустимый уровень тока, то этот канал и все связанные с ним каналы будут отключены. Открытый Lightbox Функции защиты При достижении заданного предела автоматически отключается соответствующий выходной канал и появляется определенное сообщение. Функции защиты - При достижении заданного предела автоматически отключается соответствующий выходной канал и появляется определенное сообщение. Цветовая кодировка рабочих состояний Все рабочие состояния четко отображаются на 3,5-дюймовом дисплее QVGA (320 ? 240 пикселей), как и выходная мощность и состояние всех защитных функций. Цвета обозначают различные рабочие состояния:

• Активные выходы показываются зеленым цветом при работе в режиме постоянного напряжения и красным – в режиме постоянного тока
• Неактивные выходы отображаются белым цветом. Если канал находится в режиме настройки, число, которое должно быть задано, выделяется синим фоном.

Открытый Lightbox Рабочие состояния помечаются цветами Постоянное напряжение обозначается зеленым цветом, постоянный ток — красным цветом, неактивные каналы отображаются белым цветом, а синий фон указывает на то, что канал находится в режиме настройки. Рабочие состояния помечаются цветами - Постоянное напряжение обозначается зеленым цветом, постоянный ток — красным цветом, неактивные каналы отображаются белым цветом, а синий фон указывает на то, что канал находится в режиме настройки. Возможность подключения

• Передние разъемы с 4-миллиметровыми защитными полюсными зажимами
• USB-интерфейс (виртуальный COM-порт и TMC-класс)
• Сетевой LAN-интерфейс (LXI) со встроенным веб-сервером (опция R&S®NGE-K101)
• Беспроводной LAN-интерфейс, уникальный для данного класса приборов (опция R&S®NGE-K102)
• Цифровой вход/выход запуска (4-битный) на задней панели (опция R&S®NGE-K103)

Открытый Lightbox Цифровой вход/выход Канал 1 дополнительного цифрового интерфейса ввода/вывода используется в качестве входа запуска. Цифровой вход/выход - Канал 1 дополнительного цифрового интерфейса ввода/вывода используется в качестве входа запуска. Доступные модели

• Название модели R&S®NGE102B Номер заказа 5601.3800.02 Количество выходных каналов 2 Макс. выходная мощность 66 Вт Выходное напряжение на канал от 0 до 32 В Выходной ток на канал от 0 А до 3 А Начиная с Цена по запросу
• Название модели R&S®NGE103B Номер заказа 5601.3800.03 Количество выходных каналов 3 Макс. выходная мощность 100 Вт Выходное напряжение на канал от 0 до 32 В Выходной ток на канал от 0 А до 3 А Начиная с Цена по запросу

Спецификация

Электрические характеристики
Количество выходных каналов		2/3
Суммарная выходная мощность		макс. 66/100 Вт
Максимальная выходная мощность на канал		33,6 Вт
Выходное напряжение на канал		от 0 до 32 В
Максимальный выходной ток на канал		3 А
Пульсации напряжения и шум (от 20 Гц до 20 МГц)		тип. < 1,5 мВ (СКЗ)
		< 20 мВ (размах) (изм.)
Пульсации тока и шум (от 20 Гц до 20 МГц)		< 2 мА (СКЗ) (изм.)
Время восстановления нагрузки*1)		<200 мкс (изм.)
Разрешение при снятии показаний / программировании	Напряжение	10 мВ
	Ток	1 мА
Погрешность считывания (± (% от вых. значения + смещение))	Напряжение	< 0,1 % + 20 мВ
	Ток	< 0,1 % + 5 мА
Специальные функции
Функции измерения		напряжение, ток, мощность, энергия
Функции защиты		OVP, OCP, OPP, OTP
Функция FuseLink		?
Задержка срабатывания при включении питания		?
Функция компенсации		-
Режим приемника		-
Выходная испытательная последовательность		-
Вход/выход сигнала запуска		-
Произвольная функция		? (EasyArb)
Интерфейс аналоговой модуляции		–
Регистрация данных		-
Дисплей и интерфейсы
Дисплей		3,5 дюйма QVGA
Разъемы на задней панели
Интерфейсы дистанционного управления		стандарт: USB, дополнительно: LAN, WLAN
Общие данные
Размеры (Ш ? В ? Г)		222 ? 97 ? 310 мм
Масса		4,9/5,0 кг
Монтаж в стойку		Опция R&S®HZC95
*1) изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного напряжения.

Доступные Варианты Сдвинуть влево Сдвинуть вправо Общий анализ

Продукт		Описание
	R&S®NGE-K101 Номер заказа 5601.2204.03	Description Дистанционное управление через Ethernet-интерфейс
	R&S®NGE-K102 Номер заказа 5601.2210.03	Description Дистанционное управление беспроводной локальной сетью
	R&S®NGE-K103 Номер заказа 5601.2227.03	Description Цифровые входы/выходы запуска

Основные принадлежности

Продукт		Описание
	R&S®HZC95 Номер заказа 5800.2054.02	Description Комплект для монтажа в 19-дюймовую стойку, 2HU, для семейства R&S®HMC
