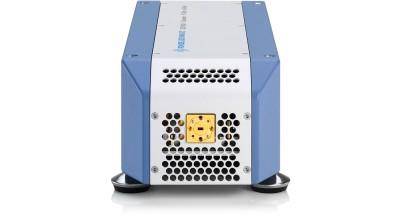

Повышающий IQ-преобразователь R&S®SZU100A (id421401)
Цена: по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Свяжитесь с нами прямо сейчас!
Характеристики
Производитель
:
Rohde & Schwarz
Вн. ID
:
421401
Состояние
:
Новый
Сертификаты
:
CE
Доставка
:
от 3 рабочих дней до нашего склада в (DE)
Гарантия
?
:
12 месяцев
Гарантия
Оригинальное оборудование Rohde & Schwarz
Гарантия на товар 12 месяцев
10 000+ отгруженных заказов
Персональный менеджер на весь заказ
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Повышающий IQ-преобразователь R&S®SZU100A от Rohde & Schwarz — оборудование класса Контрольно-измерительные решения, сочетающее прочность и точность. Компания Siderus специализируется на промышленном оборудовании для любых условий работы
Почему выбирают нас:
- Профессиональная помощь в выборе и эксплуатации
- Поставляем оборудование быстро и без задержек
- Прозрачные условия сотрудничества
- Оперативная обработка заявок и доставка по РФ
- Официальные поставки оригинальной техники
☎ Наши специалисты помогут по телефону 8 (800) 777-47-07
Характеристики - Повышающий IQ-преобразователь R&S®SZU100A
Ключевые факты- Повышающее преобразование сигналов генератора R&S®SMW200A до частот миллиметрового диапазона
- Равномерная АЧХ независимо от заданного уровня и частоты
- Характеристики полностью определены на заводе-изготовителе, не требуется внешняя коррекция АЧХ перед измерениями
- Высокая частота спектра в сочетании с широким динамическим диапазоном
- Безупречное объединение с генератором R&S®SMW200A для максимального удобства работы
Краткое описание Повышающий I/Q-преобразователь R&S®SZU100A I/Q расширяет возможности векторного генератора сигналов R&S®SMW200A в миллиметровый диапазон. Благодаря полосе пропускания 2 ГГц, равномерной АЧХ, и динамическому диапазону свыше 80 дБ прибор R&S®SZU100A способен формировать высококачественные испытательные сигналы в диапазоне частот 57,32 ... 65,80 ГГц для сетей WLAN IEEE 802.11ad, 5G или каналов связи СВЧ-диапазона, а также для испытаний спутниковых и радиолокационных систем. Компоненты, интегральные схемы, передатчики, мобильные устройства и инфраструктуру связи для этих сфер применения удобно испытывать с использованием повышающего I/Q-преобразователя R&S®SZU100A.
Технические характеристики
| Частота | ||
| Диапазон | R&S®SZU-B1066 | от 58,32 ГГц до 64,80 ГГц ± ? занимаемая полоса модуляции |
| Уровень | ||
| Диапазон настройки | от –100 дБмВт до +15 дБмВт | |
| Номинальный диапазон | от –80 дБмВт до +5 дБмВт (PEP), от –90 дБмВт до +10 дБмВт (PEP, тип.) | |
| Погрешность уровня | характеристика настройки уровня: автоматическая, дрейф температуры меньше 5 градусов после внутренней регулировки | < 2 дБ |
| Диапазон непрерывной настройки уровня | характеристика настройки уровня: непрерывная настройка уровня | > 10 дБ (ном.) |
| Спектральная чистота | ||
| Гармоники | ||
| Негармонические составляющие | ||
| Субгармонические составляющие | уровень > –40 дБмВт | |
| Широкополосный шум | отстройка от несущей > 30 МГц, полоса измерения = 1 Гц, CW, уровень = 10 дБмВт | |
| усилитель мощности включен | –146 дБмВт (1 Гц) (изм.) | |
| усилитель мощности выключен | нижний порог теплового шума (прибл. –174 дБмВт/Гц (изм.)) | |
| Однополосный фазовый шум с опцией R&S®SMW-B22, установленной в генераторе R&S®SMW200A | I/Q, отстройка от несущей = 20 кГц, полоса измерения = 1 Гц | |
| f = 60,48 ГГц | ||
| Характеристики I/Q-модуляции | ||
| Полоса ВЧ-модуляции | fc = 58,32 ... 64,80 ГГц | 2 ГГц |
| Неравномерность АЧХ в номинальной полосе ВЧ-модуляции | < 2,0 дБ | |
| Просачивание несущей | относительно полного диапазона входного модулирующего сигнала | |
| Подавление зеркальной боковой полосы частот для всего прибора в полосе модуляции | > 30 дБ, > 45 дБ (ном.) | |
| Двухтональное IMD (2 несущих) | PEP = 0 дБмВт при разносе несущих до 2000 МГц | < –34 дБн (тип.) |
| EVM с BPSK, QPSK, 16QAM | 60,48 ГГц, сигнал WLAN IEEE 802.11ad, полоса пропускания 1,76 ГГц | |
| с опцией R&S®SMW-B22, установленной в генераторе R&S®SMW200A | мощность во временной области = 0 дБмВт | |
| MCS 5 (BPSK) | < –31 дБ, < –34 дБ (изм.) | |
| MCS 9 (QPSK) | < –31 дБ, < –34 дБ (изм.) | |
| MCS 12 (16QAM) | < –31 дБ, < –34 дБ (изм.) |
