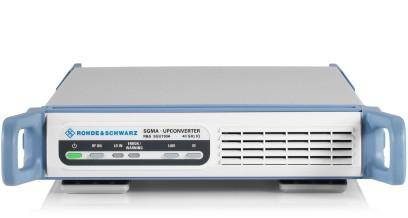

Повышающий преобразователь частоты R&S®SGU100A серии SGMA (id421400)
Цена: по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Свяжитесь с нами прямо сейчас!
Характеристики
Производитель
:
Rohde & Schwarz
Вн. ID
:
421400
Состояние
:
Новый
Сертификаты
:
CE
Доставка
:
от 3 рабочих дней до нашего склада в (DE)
Гарантия
?
:
12 месяцев
Гарантия
Оригинальное оборудование Rohde & Schwarz
Гарантия на товар 12 месяцев
10 000+ отгруженных заказов
Персональный менеджер на весь заказ
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Повышающий преобразователь частоты R&S®SGU100A серии SGMA от Rohde & Schwarz — современный вариант Контрольно-измерительные решения, подходящий для широкого спектра задач. Компания Siderus поставляет сертифицированные товары напрямую от производителей
Что получает клиент:
- Отгружаем оборудование в кратчайшие сроки по всей стране
- Прямые поставки и оптимальные сроки доставки
- Официальные поставки оригинальной техники
- Оптимальные цены благодаря прямым закупкам
- Сопровождение специалистов от подбора до внедрения
☎ Звоните по номеру 8 (800) 777-47-07
Характеристики - Повышающий преобразователь частоты R&S®SGU100A серии SGMA
Компактный — быстрый — надежныйКлючевые факты
- Расширение диапазона частот до 40 ГГц с повышающим преобразователем частоты R&S®SGU100A
- Два прибора в одном: ВЧ-выход для всего диапазона частот
- Безупречное объединение с имеющимися интерфейсами пользователя
- Наименьший форм-фактор и энергопотребление на рынке
- Высокие характеристики вплоть до СВЧ
Краткое описание Повышающий преобразователь частоты R&S®SGU100A серии SGMA обеспечивает расширение диапазона частот до 40 ГГц. Объединенными генератором R&S®SGS100A и преобразователем R&S®SGU100A можно управлять как единым прибором и в режиме дистанционного управления, и в ручном режиме посредством ПО для ПК R&S®SGMA-GUI. В объединенных приборах имеются те же соединения, что на самом генераторе R&S®SGS100A: один ВЧ-выход для всего диапазона частот и один аналоговый I/Q-вход для векторной модуляции. В этой установке задачи автоматически и прозрачно распределяются между двумя приборами. Поэтому у пользователя создается впечатление, что он управляет одним прибором, а не двумя. Оснащенный преобразователем R&S®SGU100A генератор R&S®SGS100A работает во всем диапазоне частот от 10 МГц до 40 ГГц без модуляции и от 80 МГц до 40 ГГц с векторной модуляцией.
Спецификация
| Краткие технические характеристики | ||
| Частота | ||
| Диапазон частот | с опцией R&S®SGS-B106 | от 1 МГц до 6 ГГц |
| с опциями R&S®SGS-B106 и R&S®SGS-B112 | от 1 МГц до 12,75 ГГц | |
| с опциями R&S®SGS-B106 и R&S®SGS-B112 плюс R&S®SGU100A с опцией R&S®SGU-B120 | от 10 МГц до 20 ГГц | |
| с опциями R&S®SGS-B106 и R&S®SGS-B112 плюс R&S®SGU100A с опцией R&S®SGU-B120 и опцией R&S®SGU-B140 | От 10 МГц до 40 ГГц | |
| с опцией R&S®SGS-B106V | от 80 МГц до 6 ГГц | |
| с опциями R&S®SGS-B106V и R&S®SGS-B112V | от 80 МГц до 12,75 ГГц | |
| с опциями R&S®SGS-B106V и R&S®SGS-B112V плюс R&S®SGU100A с опцией R&S®SGU-B120V | от 10 МГц до 20 ГГц | |
| с опциями R&S®SGS-B106V и R&S®SGS-B112V плюс R&S®SGU100A с опцией R&S®SGU-B120V и R&S®SGU-B140V | От 10 МГц до 40 ГГц | |
| Время установки | при дистанционном управлении через разъем PCIe | |
| отдельный R&S®SGS100A | <500 мкс | |
| R&S®SGS100A в сочетании с R&S®SGU100A | < 2 мс | |
| Входная частота для внешнего опорного сигнала | в R&S®SGS100A | 10 МГц, 100 МГц, 1000 МГц |
| Уровень | ||
| Гарантированный диапазон уровня сигнала | для R&S®SGS100A | от –10 дБмВт до +15 дБмВт (PEP)1) |
| с опцией R&S®SGS-B26 | от –120 дБмВт до +15 дБмВт (PEP)1) | |
| для R&S®SGS100A в сочетании с R&S®SGU100A | ||
| 50 МГц < f ? 12 ГГц (режим обхода) | от –10 дБмВт до +15 дБмВт (PEP)1) | |
| 12 ГГц < f ? 20 ГГц | от –10 дБмВт до +17 дБмВт (PEP)1) | |
| 12 ГГц < f ? 40 ГГц с R&S®SGU-B140/B140V | от –10 дБмВт до +15 дБмВт (PEP)1) | |
| для R&S®SGS100A в сочетании с R&S®SGU100A и опцией R&S®SGU-B26 | ||
| 50 МГц < f ? 12 ГГц (режим обхода) | от –100 дБмВт до +13 дБмВт (PEP)1) | |
| 12 ГГц < f ? 20 ГГц | от –100 дБмВт до +15 дБмВт (PEP)1) | |
| Погрешность уровня | Характеристика настройки: AUTO, диапазон температур от +18 °C до +33 °C | |
| 1 МГц ? f ? 3 ГГц (отдельный R&S®SGS100A) | < 0,5 дБ | |
| 3 ГГц < f ? 12,75 ГГц (отдельный R&S®SGS100A) | < 0,9 дБ | |
| 12 ГГц | < 0,9 дБ | |
| КСВН выходного импеданса в 50-омной системе | в всем диапазоне частот, с опцией R&S®SGS-B26 (отдельный R&S®SGS100A) | < 1,8 |
| во всем диапазоне частот (R&S®SGS100A в сочетании с R&S®SGU100A) | < 1,7 (изм.) | |
| Время установки | при дистанционном управлении через разъем PCIe, характеристика настройки: AUTO | |
| отдельный R&S®SGS100A | <500 мкс | |
| R&S®SGS100A в сочетании с R&S®SGU100A | < 2 мс (без переключений механического аттенюатора) | |
| R&S®SGS100A в сочетании с R&S®SGU100A плюс R&S®SGU-B26 | < 25 мс (без переключений механического аттенюатора) | |
| Спектральная чистота | ||
| Гармоники | уровень ? 8 дБмВт, CW, функция I/Q wideband выключена | |
| Негармонические составляющие | уровень > –10 дБмВт2), отстройка от несущей > 10 кГц, f ? 1,5 ГГц (для R&S®SGS100A) | |
| Субгармонические составляющие | уровень > –10 дБмВт2), f ? 3 ГГц | |
| Широкополосный шум | 1 МГц ? f ? 6 ГГц и отстройка от несущей 10 МГц, 6 ГГц 5 дБмВт, полоса измерения 1 Гц, CW | |
| отдельный R&S®SGS100A | ||
| R&S®SGS100A в сочетании с R&S®SGU100A | ||
| CW, f ? 12 ГГц | < –140 дБн (изм.) | |
| CW, f > 12 ГГц | ||
| CW, f > 19,5 ГГц | < –139 дБн (тип.) | |
| Однополосный фазовый шум | отстройка от несущей 20 кГц, полоса измерения 1 Гц | |
| f = 1 ГГц | ||
| f = 10 ГГц | ||
| I/Q-модуляция | ||
| Полоса I/Q-модулятора (ВЧ) | 100 МГц < f ? 2,5 ГГц, I/Q wideband | 40 % от частоты несущей |
| 2,5 ГГц < f ? 12,25 ГГц, I/Q wideband | 1 ГГц | |
| f > 12 ГГц (R&S®SGS100A в сочетании с R&S®SGU100A) | 2 ГГц | |
| Вектор ошибок | измеренный с 16QAM, фильтр на основе квадратного корня из косинуса ? = 0,5, символьная скорость 10 кГц | |
| f > 80 МГц, СКЗ, символьная скорость 10 кГц (отдельный R&S®SGS100A) | < (0,4 % + 0,2 % ? f/ГГц) | |
| f > 12 ГГц, СКЗ, символьная скорость 10 МГц (R&S®SGS100A в сочетании с R&S®SGU100A) | < (2 % + 0,04 % ? f/ГГц) | |
| ACLR | WCDMA 3GPP FDD, TM 1/64, диапазон частот от 1800 МГц до 2200 МГц (отдельный R&S®SGS100A) | > 67 дБ, 69,5 дБ (изм.) |
| Режим обхода генератора модулирующего сигнала | ||
| Диапазон частот | 1 МГц ? f ? 80 МГц | |
| Гарантированный диапазон уровня сигнала | отдельный R&S®SGS100A | от –5 дБмВт до +15 дБмВт |
| с опцией R&S®SGS-B26 | от –120 дБмВт до +15 дБмВт | |
| Дистанционное управление | с использованием драйвера прибора Rohde & Schwarz | PCIe (одна линия) |
| с использованием SCPI 1999.5 или совместимых наборов команд | Ethernet (TCP/IP) 10/100/1000BaseT | |
| с использованием SCPI 1999.5 или совместимых наборов команд | USB 2.0 | |
| Общие данные | ||
| Потребляемая мощность | отдельный R&S®SGS100A | 70 Вт (изм.) |
| отдельный R&S®SGU100A | 40 Вт (изм.) | |
| Габариты | Ш ? В ? Г, каждый блок | 250 ? 52,5 ? 401 мм 1 HU, ? ширина 19-дюймовой стойки |
| Масса | полностью оснащенный | 4,0 кг |
