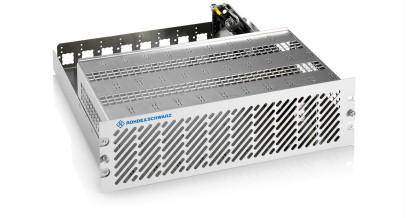

Модуль/фрейм циркулятора R&S®KR420
VHF/UHF циркулятор для R&S®Серии4200

Основные характеристики:
- До десяти модулей циркулятора вмещаются в 3 HU 19 фрейм
- Ослабление отраженных сигналов от 40 до 50 дБ
- 50 Ом завершение для уровней мощности до 50 Вт
- Опциональный измеритель VSWR

Краткое описание:
Радиостанции АТС с несколькими одновременно работающими передатчиками могут подвергаться нежелательным перекрестным помехам, что может заставить передатчики снизить выходную мощность. Также существует риск, что интермодуляционные продукты сигнала повредят радиосвязь. Фрейм циркулятора R&S®KR420 и модуль циркулятора R&S®KR420-Z1 были разработаны для снижения таких помех. Модуль циркулятора R&S®KR420-Z1 предназначен для радиостанций R&S®Серии4200. Он состоит из двойного циркулятора VHF/UHF с интегрированными завершениями и опциональным измерителем VSWR. Модуль ослабляет отраженные сигналы от антенны к передатчику до 50 дБ для обеспечения плавной радиосвязи. Фактический передаваемый сигнал остаётся практически без ослабления. Измеритель VSWR контролирует коэффициент стоячей волны между антенной и циркулятором. Измеритель VSWR позволяет радио определить любое ухудшение соответствия антенны или отказ антенны, даже если циркулятор взаимосвязан. Если VSWR превышает предустановленное значение (по умолчанию: VSWR > 2,0), модуль отправляет сообщение о сигнале тревоги VSWR на радио, и радио выведет соответствующее предупреждение. Завершение 50 Ом на стороне антенны может поглощать уровни мощности до 50 Вт и, таким образом, может обрабатывать случаи, когда полная выходная мощность передатчика отражается. 3 HU 19 фрейм R&S®KR420 циркулятора может вмещать до десяти модулей циркулятора. 19-дюймовый дизайн стоек позволяет установить фрейм циркулятора R&S®KR420 вместе с радиостанциями R&S®Серии4200 в стойке системы АТС R&S®KG4200.

Спецификации:
R&S®KR420 фрейм циркулятора
- Габариты (Ш × В × Г): 482,6 мм × 131,8 мм × 485,5 мм
- Вес: 2,7 кг

R&S®KR420-Z1 модуль циркулятора
VHF двойной циркулятор
- Диапазон частот: 118 МГц - 144 МГц
- Допустимая передаваемая мощность: 100 Вт
- Потери вставки: ≤ 1,0 дБ
- Обратная изоляция: ≥ 42 дБ

UHF двойной циркулятор
- Диапазон частот: 225 МГц - 400 МГц
- Допустимая передаваемая мощность: 100 Вт
- Потери вставки: ≤ 1,6 дБ
- Обратная изоляция: ≥ 36 дБ

VHF одиночный циркулятор
- Диапазон частот: 118 МГц - 144 МГц
- Допустимая передаваемая мощность: 100 Вт
- Потери вставки: ≤ 0,6 дБ
- Обратная изоляция: ≥ 20 дБ

UHF одиночный циркулятор
- Диапазон частот: 225 МГц - 400 МГц
- Допустимая передаваемая мощность: 100 Вт
- Потери вставки: ≤ 0,6 дБ
- Обратная изоляция: ≥ 20 дБ

Измеритель VSWR
- Диапазон частот: 100 МГц - 400 МГц
- Допустимая передаваемая мощность: 250 Вт
- Потери вставки: ≤ 0,1 дБ
- Сигнал тревоги VSWR при S/N > 2,0 дБ
- Питающее напряжение постоянного тока: 20 В - 40 В, от передатчиков R&S®Серии4200

Завершение
- Диапазон частот: постоянный ток - 8,5 ГГц
- Допустимая передаваемая мощность: 50 Вт
- Сопротивление: 50 Ом

Сообщения тревоги
- Включение тревоги: ≥ 1 В постоянного тока
- Отключение тревоги: напряжение питания
- Порог тревоги VSWR = 2,0 - 3,5 (стандартный VSWR = 2,3)

Общие данные
- Соответствие ЭМС в соответствии с EN 550 11 RE B3m (подавление 2-го гармонического может быть немного ниже)
- Рабочая температура: 0 °C до +55 °C
- Вибрация в соответствии с EN 60068-2-6
- Габариты (Ш × В × Г) с измерителем VSWR: 43,0 мм × 116,3 мм × 485,0 мм
- Вес с измерителем VSWR: 2,3 кг
- Вес без измерителя VSWR: 1,9 кг
