R&S®SMW-K540 Envelope Tracking (id421847)

R&S®SMW-K540 Envelope Tracking от Rohde & Schwarz — решение из линейки , которое объединяет надежность и высокие эксплуатационные характеристики. Компания Siderus поставляет сертифицированные товары напрямую от производителей

Что получает клиент:

• Доставка напрямую от производителя без лишних посредников
• Прозрачные условия сотрудничества
• Поддержка инженеров и менеджеров на каждом этапе сделки
• Гарантированно подлинное оборудование напрямую от бренда
• Своевременная отгрузка и логистика по России

☎ Для консультации и заказа: 8 (800) 777-47-07

Характеристики - R&S®SMW-K540 Envelope Tracking

Основные характеристики:
- Автоматическое приспособление огибающего напряжения позволяет проводить испытания мощности с автоматическим пересчетом огибающей формы
- Генерация радиочастотного и огибающего сигналов без дополнительного оборудования для расчета огибающей
- Realtime расчет огибающей из текущего I/Q сигнала, все изменения конфигурации сигнала немедленно вступают в силу
- Полностью синхронизированная огибающая и радиочастотная форма с возможностью регулировки задержки (±1 мкс, разрешение 1 пс)
- Realtime формирование огибающей с гибкими функциями формирования (например, линейное, из таблицы, полиномиальное, устранение выбросов)
- Realtime генерация огибающей практически для всех стандартов связи или использование любого пользовательского I/Q (ARB) сигнала
- Высокопроизводительные аналоговые выходы обеспечивают огибающие сигналы с лучшей спектральной чистотой

Краткое описание:

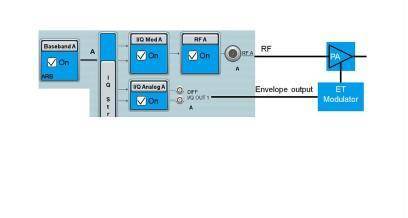

Огибающая трассировка - это техника повышения КПД усилителя мощности (PA) путем модуляции постоянного напряжения питания огибающей сигнала I/Q. Тестирование и проверка производительности модуляторов постоянного тока и усилителей мощности огибающей трассировки (ETPA) представляет несколько вызовов для оборудования для тестирования и измерения. Огибающая и радиочастотная формы, применяемые к усилителю мощности, должны быть идеально синхронизированы. Формирование огибающей применяется для настройки усилителя мощности для достижения наилучшего КПД или линейности. Для испытаний динамического диапазона усилителя мощности необходим автоматический пересчет огибающей формы. Опция огибающей трассировки R&S®SMW-K540 удовлетворяет всем этим вызовам. Она генерирует огибающую из любых данных I/Q в реальном времени и выводит ее через аналоговые интерфейсы генератора с лучшей спектральной чистотой. Поскольку радиочастотная и базовая огибающая формы создаются в пределах одного и того же инструмента, не требуется дополнительное кабелирование для синхронизации двух форм, и не возникает дополнительной джиттерности, обеспечивая 100% повторяемость. Задержка от радиочастотной формы до огибающей может быть отрегулирована в реальном времени с разрешением пикосекунд. Опция R&S®SMW-K540 также предоставляет несколько функций формирования огибающей (например, таблица, полином, устранение выбросов). Уникальной особенностью R&S®SMW-K540 является автоматическое приспособление огибающего напряжения. Это упрощает настройку испытаний и экономит конструкторам длительное ручное регулирование для различных уровней мощности.
