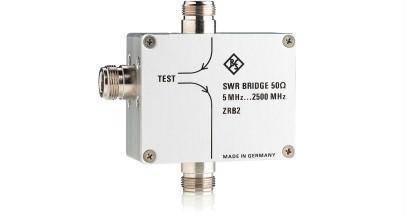

R&S®ZRB2 SWR bridge, 5 MHz to 3 GHz (id421242)

R&S®ZRB2 SWR bridge, 5 MHz to 3 GHz от Rohde & Schwarz — промышленное оборудование из категории , отличающееся надежностью и соответствием современным стандартам. Компания Siderus обеспечивает поставки оборудования, соответствующего международным стандартам

Преимущества работы с нами:

• Профессиональная помощь в выборе и эксплуатации
• Только оригинальная продукция от производителей
• Быстрая обработка заказа и отгрузка по всей России
• Выгодные условия поставки и ценообразования
• Прямые поставки и оптимальные сроки доставки

☎ Наши специалисты помогут по телефону 8 (800) 777-47-07

SWR-мост R&S®ZRB2 предназначен для измерения величины и фазы коэффициента отражения, например, фильтров, усилителей, смесителей или антенн. Выходной сигнал от генератора подается через SWR-мост на испытуемое устройство. Часть сигнала отражается через SWR-мост на индикатор, количество которого зависит от коэффициента отражения r испытуемого устройства. Эта часть сигнала b является мерой комплексного коэффициента отражения r испытуемого устройства. Интеллектуальные индикаторы преобразуют измеренный коэффициент отражения в другие параметры, например, импеданс или проводимость испытуемого устройства. В этом случае отображение возможно как величина и фаза, так и действительные и мнимые величины.

Характеристики:
- Широкий диапазон частот: от 5 до 3000 МГц
- Характеристическое сопротивление 50 ? или 75 ?
- Высокая прямая связь
- Прочная конструкция

Технические характеристики:
- Модель точности 50 ?
- Стандартная модель 50 ?
- Стандартная модель 75 ?
- Диапазон частот: 5-3000 МГц, 5-2500 МГц, 5-2000 МГц
- Характеристическое сопротивление: 50 ?, 50 ?, 75 ?
- Прямая связь: до -46 дБ до 2 ГГц, до -40 дБ до 2,5 ГГц, до -34 дБ до 3 ГГц
- Возвращаемые потери на испытательном порту: до -26 дБ до 2,5 ГГц, до -22 дБ до 3 ГГц
- Погрешность измерения (|r| = величина измеренного коэффициента отражения): 0,005 + 0,05|r|2 до 2 ГГц, 0,01 + 0,05|r|2 до 2,5 ГГц, 0,02 + 0,08|r|2 до 3 ГГц
- Потери вставки (5 МГц): общие, вход > испытательный порт, испытательный порт > выход: 13 дБ, 7 дБ, 6 дБ
- Пропускная способность по мощности: 0,5 Вт
- Номинальный диапазон температур: 0 до +50°C
- Диапазон температур хранения: -40 до +70°C
- Разъемы: N-тип разъемы
- Разъем испытательного порта: N-тип разъем или N-тип разъем с резьбовым соединением
- Габариты без разъемов (Д x Ш x В, мм): 72 мм x 57 мм x 20 мм
- Длина разъема: женский 17 мм, мужской 19 мм
- Вес: 240 г
