Что такое измерительный предобразователь: классификация и типы

Определение и основные характеристики измерительных преобразователей

Измерительные преобразователи – это специализированные устройства, предназначенные для преобразования одного типа физической величины в другой, чаще всего в электрический сигнал. Этот сигнал затем может быть усилен, обработан, отображен или сохранен для дальнейшего анализа.

Основные характеристики измерительных преобразователей

• Диапазон измерений: Это интервал значений величины, в пределах которого преобразователь способен функционировать с заданной точностью.

• Точность: Отражает степень согласованности измеренного значения с его истинным значением. Точность часто выражается в процентах от полного диапазона или в абсолютных единицах.

• Чувствительность: Это минимальное изменение входной величины, которое преобразователь способен зарегистрировать.

• Время отклика: Время, необходимое преобразователю для реагирования на изменение входной величины и выдачи соответствующего выходного сигнала.

• Линейность: Характеризует степень отклонения реального выходного сигнала преобразователя от идеального линейного отклика.

• Стабильность: Способность преобразователя сохранять свои характеристики в течение длительного времени при неизменных условиях.

• Диапазон рабочих температур: Интервал температур, при которых устройство может надежно функционировать.

• Погрешность: Разница между измеренным и истинным значением величины.

Измерительные преобразователи играют ключевую роль в различных областях, от промышленности до медицины. Понимание их основных характеристик позволяет правильно выбрать устройство для конкретных задач и обеспечивает надежность и точность измерений.

Принцип действия измерительных преобразователей

Измерительные преобразователи являются ключевыми элементами в системах автоматизации, контроля и диагностики. Они преобразуют физические или химические величины в электрические сигналы, которые легко интерпретировать и обрабатывать.

Основной принцип действия измерительных преобразователей заключается в реагировании на изменение определенной физической величины и преобразовании этого изменения в стандартизированный электрический сигнал. Этот сигнал затем может быть усилен, обработан или передан на другое устройство для отображения или анализа.

Основные физические явления, используемые в измерительных преобразователях:

• Пьезоэлектрический эффект: Применяется в датчиках давления, акселерометрах и микрофонах. При деформации пьезоэлектрического материала генерируется электрический сигнал.

• Термоэлектрический эффект: Используется в термопарах для измерения температуры. Разница температур на концах проводника создает электрический ток.

• Магниторезистивный эффект: Применяется для измерения магнитного поля. Сопротивление материала меняется под воздействием магнитного поля.

• Фотоэлектрический эффект: Используется в фотодиодах и солнечных панелях. При попадании света на материал генерируется электрический ток.

• Капацитивный эффект: Применяется в датчиках для измерения различных величин, таких как уровень жидкости или расстояние. Изменение величины приводит к изменению емкости.

• Индуктивный эффект: Используется в датчиках положения и скорости. Изменение положения или скорости объекта вызывает изменение индуктивности.

• Гальванический эффект: Применяется в электрохимических датчиках для измерения концентрации веществ.

Эти физические явления обеспечивают возможность преобразования разнообразных физических и химических параметров в электрические сигналы. Понимание принципов их работы позволяет эффективно применять измерительные преобразователи в различных областях науки и техники.

Классификация измерительных преобразователей

Измерительные преобразователи — это устройства, которые преобразуют одну физическую величину в другую, чаще всего в электрический сигнал. В зависимости от различных критериев их можно классифицировать несколькими способами.

По характеру входной и выходной величины

• Аналоговые преобразователи: Преобразуют входную величину в непрерывный электрический сигнал, который пропорционален этой величине. Примером может служить термопара, преобразующая температуру в электрическое напряжение.

• Цифровые преобразователи: Преобразуют входную величину в дискретный (цифровой) сигнал. АЦП (аналого-цифровой преобразователь) — яркий пример такого устройства.

По месту в измерительной цепи

• Первичные преобразователи (датчики): Непосредственно взаимодействуют с измеряемой средой и преобразуют физическую величину в промежуточную, например, механическое напряжение в электрическое.

• Вторичные преобразователи: Преобразуют промежуточный сигнал в форму, удобную для дальнейшей обработки или отображения. Например, усилитель, преобразующий слабый электрический сигнал в сигнал большей амплитуды.

По физическим явлениям и принципу действия

• Электромагнитные: Основаны на принципах электромагнитной индукции или взаимодействия магнитных полей. Примеры: трансформаторы тока, индуктивные датчики.

• Пьезоэлектрические: Используют способность некоторых материалов генерировать напряжение при деформации. Применяются, например, в датчиках давления.

• Термоэлектрические: Основаны на принципе генерации напряжения при разнице температур на концах проводника (термопары).

• Оптические: Работают на основе взаимодействия света с различными материалами. Примеры: фотодиоды, волоконно-оптические датчики.

• Механические: Реагируют на механические воздействия, такие как давление, ускорение или смещение. Примеры: стрейн-гейджи, акселерометры.

Каждый тип измерительного преобразователя имеет свои особенности, преимущества и области применения. Выбор конкретного преобразователя зависит от специфики задачи, условий эксплуатации и требуемой точности измерений.

Физические величины и их классификация

Физические величины — это количественные характеристики объектов и явлений, которые могут быть измерены и сравнены между собой. Они играют ключевую роль в науке и технике, позволяя формализовать и описать различные процессы и явления в понятных и измеримых терминах.

Непрерывные и квантованные величины

Непрерывные величины: Это такие величины, которые могут принимать любое значение в определенном диапазоне. Примером может служить температура, которая может изменяться непрерывно в определенных пределах.

Квантованные величины: Эти величины принимают только дискретные значения. Примером является квантовый спин, который может иметь только определенные дискретные значения.

Аналоговые и кодовые преобразователи

Аналоговые преобразователи: Эти устройства преобразуют непрерывные физические величины в непрерывные электрические сигналы. Примером может служить термопара, которая преобразует непрерывные изменения температуры в непрерывные изменения электрического напряжения.

Кодовые преобразователи: Они преобразуют дискретные или квантованные физические величины в дискретные электрические сигналы. Аналого-цифровой преобразователь (АЦП) — это пример кодового преобразователя, который преобразует аналоговый сигнал в цифровой код.

Понимание различий между этими типами физических величин и преобразователей критически важно для выбора правильного метода измерения и обработки данных в различных научных и инженерных приложениях.

Разновидности измерительных преобразователей

Измерительные преобразователи — это устройства, которые преобразуют одну физическую величину в другую, обычно в электрический сигнал. В зависимости от функций и принципов работы, преобразователи делятся на несколько основных типов.

Первичные преобразователи

Первичные преобразователи, также известные как датчики, непосредственно взаимодействуют с измеряемой средой или объектом. Они преобразуют физическую величину, такую как температура, давление или освещенность, в промежуточный сигнал (обычно электрический). Примеры включают термопары, датчики давления и фотодиоды.

Передающие преобразователи

Эти преобразователи принимают сигнал от первичного преобразователя и передают его на дальнейшую обработку или отображение. Они могут усиливать, фильтровать или иначе модифицировать сигнал для оптимальной передачи.

Промежуточные преобразователи

Промежуточные преобразователи обрабатывают сигнал между первичным и выходным преобразователями. Они могут выполнять различные функции, такие как преобразование сигнала из одного формата в другой, его усиление или интеграция с другими сигналами.

Выходные преобразователи

Выходные преобразователи преобразуют промежуточный сигнал в формат, удобный для отображения, записи или передачи. Это может включать в себя преобразование аналогового сигнала в цифровой, генерацию звукового или визуального сигнала или передачу данных на удаленное устройство.

Обратные преобразователи

Обратные преобразователи преобразуют выходной сигнал обратно в первичную физическую величину. Это может быть необходимо в системах обратной связи, где выходной сигнал используется для коррекции или регулирования исходного процесса или явления.

Разнообразие типов измерительных преобразователей отражает множество задач и требований, с которыми сталкиваются инженеры и научные работники в своей практике. Правильный выбор и комбинация преобразователей обеспечивают точность, надежность и эффективность измерительных систем.

Датчики как особый вид преобразователей

В мире автоматизации и современных технологий датчики занимают особое место. Они являются глазами и ушами многих систем, от простых бытовых устройств до сложных промышленных комплексов.

Датчик — это устройство, предназначенное для определения и преобразования физических или химических величин в сигнал, который может быть легко интерпретирован, обработан или отображен. В отличие от других преобразователей, датчики специализируются на непосредственном взаимодействии с окружающей средой.

Основные характеристики датчиков включают:

• Чувствительность: Минимальное изменение величины, которое датчик может обнаружить.

• Диапазон измерений: Интервал значений, который датчик может измерять.

• Точность: Степень соответствия выходного сигнала датчика реальной величине.

• Время отклика: Время, за которое датчик реагирует на изменение величины.

• Стабильность: Способность датчика сохранять свои характеристики во времени при неизменных условиях.

Примеры применения датчиков:

• Домашние устройства: Датчики температуры и влажности в кондиционерах, датчики движения в системах безопасности.

• Медицина: Датчики пульса и кислорода в пульсоксиметрах, датчики давления в тонометрах.

• Автомобильная промышленность: Датчики давления в шинах, датчики дождя для автоматического включения дворников, датчики кислорода для контроля выхлопных газов.

• Промышленность: Датчики уровня для контроля уровня жидкости в резервуарах, датчики температуры и давления в тепловых сетях.

• Сельское хозяйство: Датчики влажности почвы, датчики осадков для автоматического полива.

Датчики играют ключевую роль в современном мире, обеспечивая возможность мониторинга и контроля различных процессов, что делает нашу жизнь удобнее, безопаснее и эффективнее.

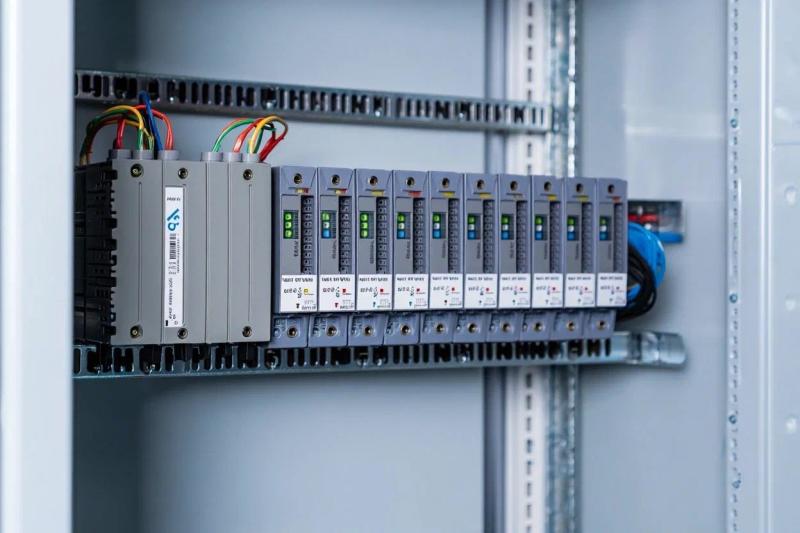

Масштабные преобразователи и их роль

Масштабные преобразователи — это специализированные устройства, которые играют важную роль в измерительных системах, обеспечивая корректное представление измеренных данных.

Масштабный преобразователь — это устройство, предназначенное для изменения масштаба аналогового сигнала без искажения его формы. Он может усиливать слабые сигналы или ослаблять слишком сильные сигналы до уровня, который подходит для дальнейшей обработки или отображения. Принцип действия масштабных преобразователей основан на усилении или делении входного сигнала с использованием электронных компонентов, таких как операционные усилители, резисторы и конденсаторы.

Применение в измерительных системах:

• Коррекция сигнала: Во многих измерительных системах сигнал от датчика может быть слишком слабым или, наоборот, слишком сильным. Масштабные преобразователи позволяют привести этот сигнал к нужному уровню для дальнейшей обработки.

• Согласование уровней: При интеграции различных устройств в одну систему могут возникнуть проблемы с несоответствием уровней сигналов. Масштабные преобразователи помогают согласовать эти уровни.

• Защита устройств: Особенно важны в системах, где возможны внезапные перепады напряжения или тока. Масштабный преобразователь может ограничивать входной сигнал до безопасного уровня, предотвращая повреждение последующих устройств.

• Улучшение качества сигнала: В некоторых случаях масштабные преобразователи могут использоваться для улучшения качества сигнала, уменьшая шумы и искажения.

Масштабные преобразователи являются неотъемлемой частью многих измерительных систем, обеспечивая точность, надежность и корректное представление данных. Они служат своего рода "переводчиками" между различными устройствами, гарантируя их совместимость и правильную работу в единой системе.

Генераторные и параметрические преобразователи

Генераторные и параметрические преобразователи — это два основных типа устройств, используемых для преобразования одной физической величины в другую, чаще всего в электрический сигнал. Они имеют разные принципы работы и применяются в различных областях.

Особенности и различия

Генераторные преобразователи: Эти устройства генерируют электрический сигнал в ответ на изменение измеряемой физической величины. Иными словами, они "производят" электричество при воздействии на них внешнего фактора. Примером может служить динамо-машина, которая генерирует электрический ток при механическом вращении.

Параметрические преобразователи: В отличие от генераторных, параметрические преобразователи изменяют один или несколько параметров электрического сигнала (например, сопротивление, емкость или индуктивность) в зависимости от воздействия измеряемой физической величины. Примером может служить термистор, сопротивление которого меняется с изменением температуры.

Примеры применения:

• Генераторные преобразователи:

• Датчики скорости ветра, преобразующие механическое движение вращающихся лопастей в электрический сигнал.

• Пьезоэлектрические датчики, генерирующие электрический сигнал при деформации.

• Параметрические преобразователи:

• Фоторезисторы, изменяющие свое сопротивление в зависимости от интенсивности падающего света.

• Конденсаторные датчики уровня, где изменение уровня жидкости приводит к изменению емкости.

Генераторные и параметрические преобразователи играют важную роль в измерительной технике, позволяя преобразовывать различные физические величины в электрические сигналы. Выбор между ними зависит от конкретной задачи, условий эксплуатации и требуемой точности измерений.

Взаимозаменяемость измерительных преобразователей

Взаимозаменяемость в контексте измерительных преобразователей относится к возможности замены одного преобразователя другим без необходимости внесения изменений в измерительную систему или процедуру. Это ключевой аспект, который обеспечивает гибкость и надежность в эксплуатации измерительных систем.

Почему взаимозаменяемость важна

Экономия ресурсов: В случае выхода из строя одного из компонентов системы, наличие взаимозаменяемых деталей позволяет быстро восстановить работоспособность оборудования без дополнительных затрат на перенастройку или модификацию.

Упрощение процесса обслуживания: Сервисные инженеры и техники могут не иметь в наличии конкретной модели преобразователя, но если есть взаимозаменяемый аналог, это ускоряет процесс ремонта или обслуживания.

Гибкость в выборе оборудования: Пользователи могут выбирать из различных производителей или моделей, исходя из цены, доступности или других факторов, не беспокоясь о совместимости с их текущей системой.

Основные аспекты взаимозаменяемости:

• Физическая совместимость: Преобразователи должны иметь схожие размеры, форму и тип подключения.

• Электрическая совместимость: Выходные и входные характеристики преобразователей (например, напряжение, ток, сопротивление) должны соответствовать друг другу.

• Функциональная совместимость: Преобразователи должны выполнять одинаковые или очень схожие функции в измерительной системе.

Примеры:

• В метеорологических станциях датчики температуры или влажности одного производителя могут быть заменены на датчики другого производителя, при условии сохранения точности и характеристик измерений.

• В промышленных системах контроля давления датчик одной марки может быть заменен на аналогичный датчик другой марки без изменения параметров системы.

В заключение, взаимозаменяемость измерительных преобразователей — это важный аспект, который обеспечивает надежность, гибкость и экономичность эксплуатации измерительных систем.
