Бесщеточный двигатель: что это и как он применяется в промышленности

Что такое бесщеточный двигатель

Бесщеточный двигатель постоянного тока (BLDC, от англ. Brushless DC motor) — это разновидность электродвигателя постоянного тока, в конструкции которого отсутствуют щетки и коллектор. Вместо механического коммутатора здесь используется электронный блок управления, который контролирует подачу тока в обмотки статора. Такое техническое решение позволяет значительно уменьшить трение, повысить надежность и продлить срок службы двигателя.

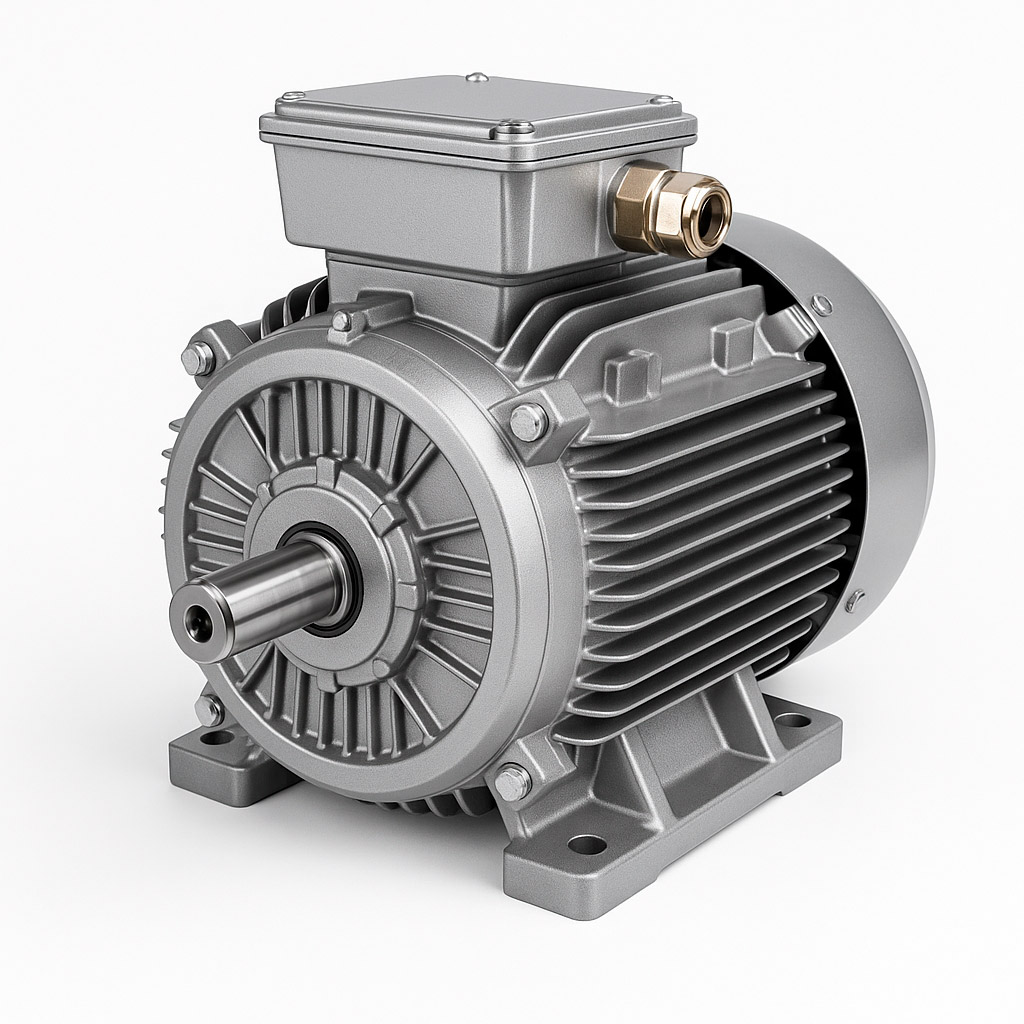

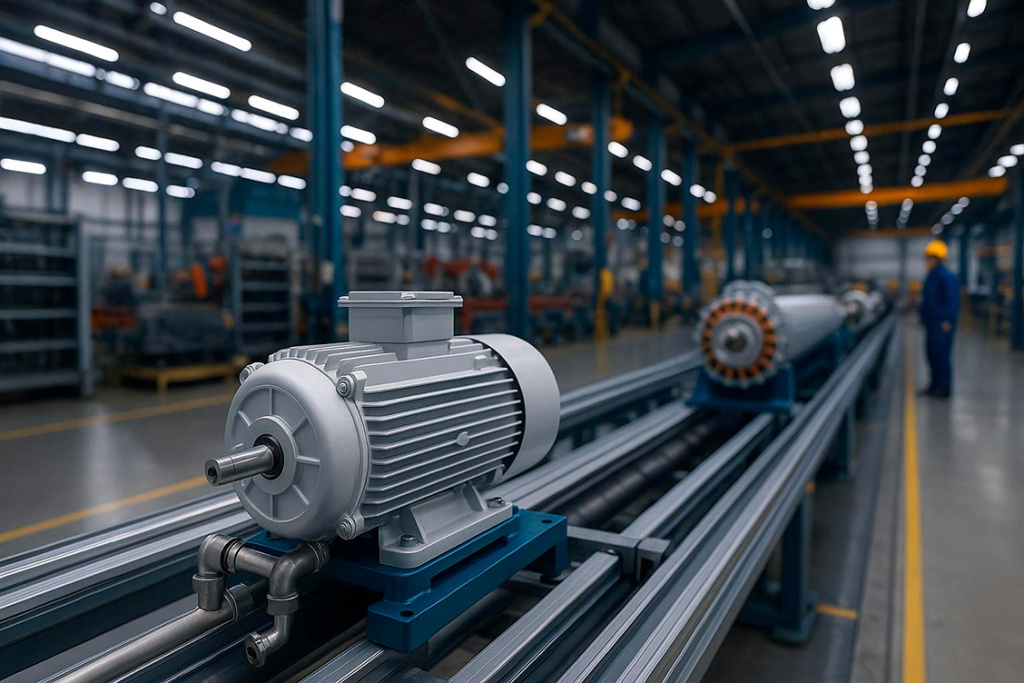

Бесщеточный двигатель BLDC в промышленности находит широкое применение: от приводов в станках и автоматизированных линиях до насосов, вентиляторов и элементов робототехники. Их выбирают за стабильную работу, точность управления и минимальные потребности в обслуживании.

Как устроен бесщеточный двигатель

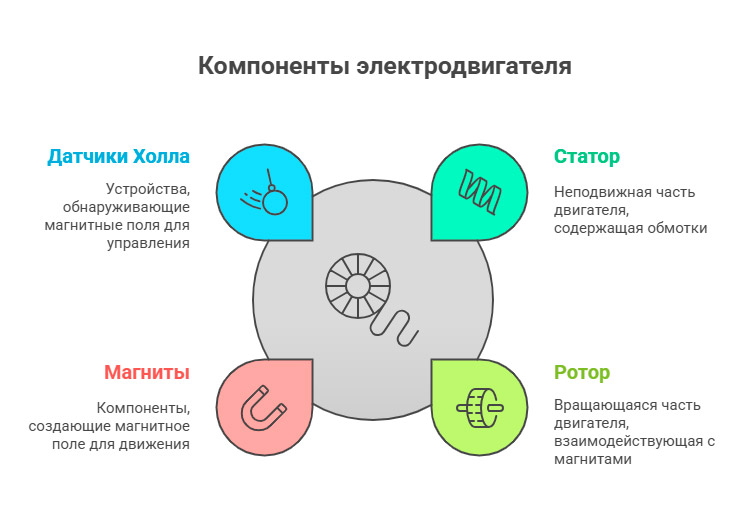

Основные компоненты

Конструкция бесщеточного двигателя включает в себя несколько ключевых элементов. Статор содержит трехфазную обмотку, с помощью которой создается вращающееся магнитное поле. Ротор — это вращающаяся часть, в которой расположены постоянные магниты, чаще всего неодимовые, обладающие высокой магнитной энергией.

Дополнительными компонентами являются электронный контроллер, обеспечивающий управление бесщеточным двигателем, и датчики Холла, определяющие положение ротора относительно статора. Эти элементы работают синхронно, создавая управляемое вращение ротора без физического контакта и трения.

Отличия от щеточного двигателя

Главное отличие — отсутствие щеток и коллектора. В щеточных двигателях контакт между вращающимися и неподвижными частями обеспечивается через угольные щетки, что неизбежно приводит к износу и искрению. В BLDC все управление происходит через электронику. Это дает целый ряд преимуществ: меньше шума, более высокий КПД, стабильная работа в загрязненной или взрывоопасной среде, и, конечно, долговечность.

Как работает бесщеточный двигатель

Принцип работы

Работа BLDC основана на явлении электромагнитной индукции. Когда на обмотки статора подается ток, в них создается вращающееся магнитное поле. Это поле воздействует на магниты ротора, вызывая его вращение. Так как поле «бежит» впереди ротора, он старается его догнать, и в итоге осуществляется непрерывное вращение.

Роль датчиков и контроллера

Датчик Холла в двигателе играет критически важную роль. Он определяет текущее положение ротора и передаёт эту информацию контроллеру. Контроллер, в свою очередь, подает ток на соответствующие фазы обмотки — так, чтобы обеспечить постоянный вращающий момент. Дополнительно используется ШИМ (широтно-импульсная модуляция), которая регулирует напряжение и позволяет управлять скоростью вращения и крутящим моментом с высокой точностью.

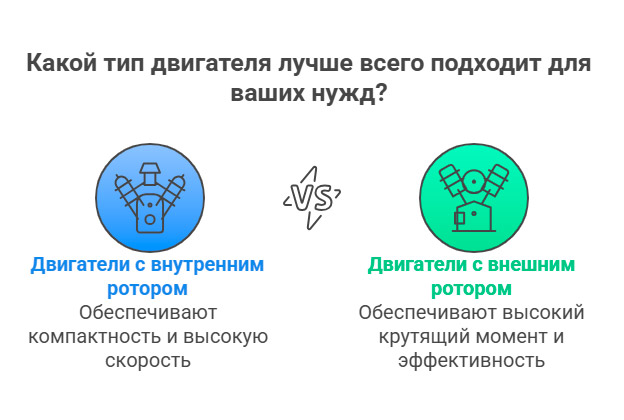

Типы бесщеточных двигателей

Двигатели с внутренним ротором

Это наиболее распространённый тип. Ротор размещен внутри обмоток статора. Такая компоновка обеспечивает компактность, высокую скорость вращения и хорошее охлаждение. Их активно применяют в высокоскоростных станках, вентиляторах, медицинском оборудовании и электроинструменте.

Двигатели с внешним ротором

Здесь обмотки статора находятся внутри, а ротор с магнитами вращается снаружи. Такая схема позволяет получить высокий крутящий момент при относительно небольшой скорости вращения. Они востребованы в системах автоматизированного транспорта, конвейерах и тяжелом промышленном оборудовании.

Бессенсорные двигатели

Отличие таких моторов — отсутствие датчиков Холла. Положение ротора определяется косвенно, по обратной ЭДС. Это упрощает конструкцию и снижает стоимость. Бессенсорные двигатели используют в бюджетных системах, где не требуется точное позиционирование, например, в вентиляции, бытовой технике или массовом производстве.

Преимущества бесщеточного двигателя

Основным преимуществом BLDC является их высокий КПД, доходящий до 90%. Это особенно важно в промышленности, где даже небольшое повышение эффективности означает значительную экономию на масштабах производства. Благодаря отсутствию трущихся узлов, таких как щетки, двигатель практически не требует обслуживания и демонстрирует стабильную работу в течение многих лет.

Еще один плюс — низкий уровень шума и вибрации, что особенно важно для медицинского и лабораторного оборудования. Также бесщеточные моторы не создают искр, а значит, безопасны для применения в пыльных или взрывоопасных зонах.

Пример: в робототехнике BLDC-двигатели позволяют добиться высокой точности при позиционировании захватов и манипуляторов. Отсутствие тепловых скачков и равномерное вращение позволяют гарантировать повторяемость операций.

Щеточный или бесщеточный двигатель: что лучше

Сравнение характеристик

Щеточные двигатели обладают низкой стоимостью и простой схемой управления. Однако они уступают по долговечности: щетки изнашиваются, требуя регулярной замены. КПД составляет 60–70%, и даже при хорошей изоляции часть энергии теряется в виде тепла.

Бесщеточные двигатели, хотя и дороже, обеспечивают более высокую производительность и долговечность. Электронный контроль делает их более гибкими в эксплуатации, но и требует более сложной системы управления.

Какой двигатель надежнее

На практике надежность бесщеточного двигателя превосходит все ожидания. Они демонстрируют срок службы более 6 лет при интенсивной эксплуатации. В то же время щеточные требуют замены щеток уже через 1–2 года. Это делает BLDC лучшим выбором для автоматизированных и непрерывных систем, где простои неприемлемы.

Как запустить бесщеточный двигатель

Запуск бесщеточного двигателя начинается с подключения к электронному контроллеру. После подключения следует настройка параметров — частоты ШИМ, пиковых токов, защиты от перегрузок. Некоторые контроллеры поддерживают автонастройку, в других требуется вручную указать положение фаз и калибровать отклик с датчиков Холла.

Пример: в системе промышленной вентиляции BLDC-двигатель подключается к плате управления с датчиком температуры. При превышении заданного уровня включается мотор, который регулирует поток воздуха в режиме реального времени.

Как выбрать бесщеточный двигатель для производства

Ключевые параметры

При выборе нужно учитывать:

Также важным показателем является энергоэффективность двигателя — способность преобразовывать как можно больше электрической энергии в механическую работу.

Рекомендации по подбору

Системы, работающие на высоких оборотах, такие как резка или шлифовка, требуют компактных двигателей с внутренним ротором. Для систем подъема, конвейеров и упаковки лучше использовать модели с внешним ротором.

Компания SIDERUS предлагает широкий выбор импортных моделей от RPM Motori Elettrici и Dunkermotoren  — они доказали свою эффективность в тяжелых условиях эксплуатации и доступны в различных конфигурациях.

Обслуживание бесщеточных двигателей

Даже самые надежные двигатели требуют периодического обслуживания:

Чтобы продлить срок службы, важно избегать перегрева. Используйте драйверы с тепловой защитой и контролем перегрузки.

Применение бесщеточных двигателей в промышленности

Как технология, бесщеточный двигатель в промышленности используется во многих секторах:

Кейс: на насосной станции после перехода на промышленный бесщеточный двигатель расход электроэнергии сократился на 25%, а периодическое обслуживание сократилось до одного раза в год, против ежеквартального при использовании щеточных аналогов.

Заключение

Бесщеточные двигатели постоянного тока (BLDC) демонстрируют превосходство над щеточными аналогами по ключевым техническим параметрам: КПД достигает 90% против 60-70% у щеточных моторов, срок службы превышает 6 лет при интенсивной эксплуатации против 1-2 лет у традиционных решений.

Отсутствие механического коммутатора и использование электронного управления обеспечивают стабильную работу в агрессивных условиях эксплуатации, включая пыльную и взрывоопасную среду. Технология ШИМ-регулирования позволяет получить высокую точность управления скоростью и крутящим моментом, что критично для систем ЧПУ, робототехники и прецизионного оборудования.

Практические результаты внедрения подтверждают экономическую эффективность: снижение энергопотребления до 25%, сокращение периодичности обслуживания с ежеквартального до годового цикла, минимизация внеплановых простоев за счет повышенной надежности.

Выбор между двигателями с внутренним и внешним ротором определяется техническими требованиями: первые оптимальны для высокоскоростных применений (до 20 000 об/мин), вторые — для задач с высоким крутящим моментом при умеренных скоростях. Бессенсорные модификации снижают стоимость системы при сохранении основных преимуществ технологии.
