Анемометр: что это и как он применяется в промышленности

Каждый час на промышленных предприятиях через системы вентиляции проходят миллионы кубометров воздуха. От точности контроля этих потоков зависит не только безопасность персонала и качество продукции, но и миллионы рублей затрат на электроэнергию. Анемометр — прибор, который делает невидимое видимым, превращая хаотичное движение воздуха в точные цифры для принятия инженерных решений.

Что такое анемометр

Анемометр — это прибор метеорологического контроля, предназначенный для точного определения скорости и направления движения воздушных потоков. Название происходит от греческих слов «анемос» (ветер) и «метрон» (измерять), что буквально переводится как «измеритель ветра».

Чтобы понять, что такое промышленный анемометр, достаточно ознакомиться с его функциями: он измеряет скорость воздушного потока, температуру, влажность, объемный расход и используется для настройки систем ОВК и обеспечения безопасных условий труда.

Анемометры незаменимы при контроле эффективности вентиляционных систем: даже незначительные отклонения от нормы могут негативно сказаться на здоровье сотрудников и качестве продукции.

Для чего нужен анемометр

Понимание того, для чего нужен анемометр, помогает оценить его важность в различных отраслях промышленности. Основные задачи, которые решает этот прибор:

• контроль систем вентиляции и кондиционирования;

• обеспечение оптимального микроклимата в производственных помещениях;

• соблюдение норм охраны труда.

В цехах и производственных помещениях анемометр помогает проверить эффективность работы вытяжных систем. По скорости воздушного потока в вентиляционной шахте можно определить, справляется ли система с удалением вредных веществ и поддержанием необходимого воздухообмена.

Особое значение анемометры имеют на предприятиях с высокими требованиями к чистоте воздуха — в фармацевтической и электронной промышленности, где поддержание стабильных параметров воздушных потоков напрямую влияет на качество продукции.

Что измеряет анемометр

Анемометр измеряет скорость воздуха в различных единицах: метрах в секунду, километрах в час, футах в минуту или узлах, в зависимости от области применения и предпочтений пользователя. Современные цифровые модели позволяют легко переключаться между единицами измерения.

Также анемометр может измерять объемный расход воздуха (в м³/ч) и сопутствующие параметры микроклимата (например, измерение температуры и влажности).

Как работает анемометр

Принципы работы

Существует несколько типов анемометров, отличающихся конструкцией и принципом измерения. Выбор зависит от условий эксплуатации, необходимой точности и характера задач.

• Механические анемометры преобразуют кинетическую энергию движущегося воздуха во вращательное движение измерительного элемента — крыльчатки или чашечного колеса.

• Тепловые анемометры основаны на принципе охлаждения нагретого элемента воздушным потоком. Чем выше скорость воздуха, тем интенсивнее происходит теплообмен и тем больше энергии требуется для поддержания постоянной температуры нагретого элемента.

• Ультразвуковые анемометры используют изменение скорости распространения звуковых волн в движущейся среде. Звук распространяется быстрее по направлению движения воздуха и медленнее против него, что позволяет с высокой точностью определить как скорость, так и направление потока.

• Лазерные анемометры применяют эффект Доплера для бесконтактного определения скорости частиц в воздушном потоке. Этот метод обеспечивает максимальную точность измерений, но требует сложного оборудования и высокой квалификации персонала.

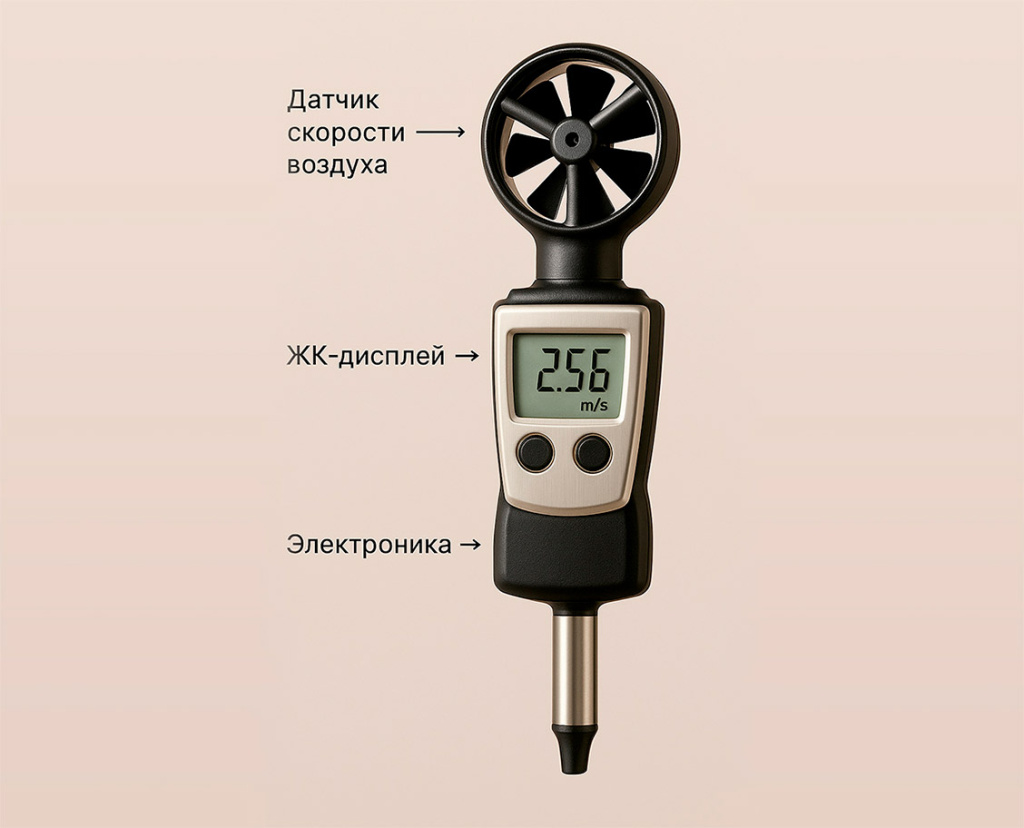

Основные компоненты анемометра

Из чего состоит анемометр, зависит от его типа, но современные модели включают несколько основных компонентов, каждый из которых играет важную роль в измерении скорости и направления воздушного потока.

Датчик скорости воздуха. Основной элемент прибора, преобразующий физическое воздействие воздушного потока в измеримый сигнал.

• Механические анемометры используют крыльчатку или чашечный ротор со специально рассчитанной формой лопастей. Эти элементы вращаются под действием ветра, и частота вращения пропорциональна скорости потока.
• Тепловые применяют нагретую проволоку или термистор, сопротивление которых изменяется под влиянием охлаждения воздухом.
• Ультразвуковые используют пьезоэлектрические преобразователи, определяющие скорость воздуха по изменению времени прохождения ультразвуковых волн.
• Лазерные оснащаются оптической системой с лазером, фиксирующей скорость движения частиц в потоке.

Корпус. Изготавливается из прочных, устойчивых к внешним воздействиям материалов. Имеет высокую степень защиты IP.

ЖК-дисплей. Отображает текущие показания и настройки прибора.

Электронный блок. Включает аналого-цифровой преобразователь, микроконтроллер и схемы питания. Современные анемометры для вентиляции оснащаются портами для подключения к компьютеру или системам автоматизации, что позволяет интегрировать их в комплексные системы мониторинга.

Программное обеспечение. ПО анемометра выполняет калибровку, компенсацию температурных погрешностей, статистическую обработку результатов и управление режимами работы прибора. Качество программного обеспечения напрямую влияет на точность и удобство использования анемометра.

Примеры моделей

• Анемометры Testo — известны надёжными механическими и термоанемометрами с высокой точностью и хорошей защитой.

• Анемометры Fluke — выпускает как компактные модели для технических специалистов, так и продвинутые устройства для лабораторных измерений, включая интеграцию с цифровыми платформами.

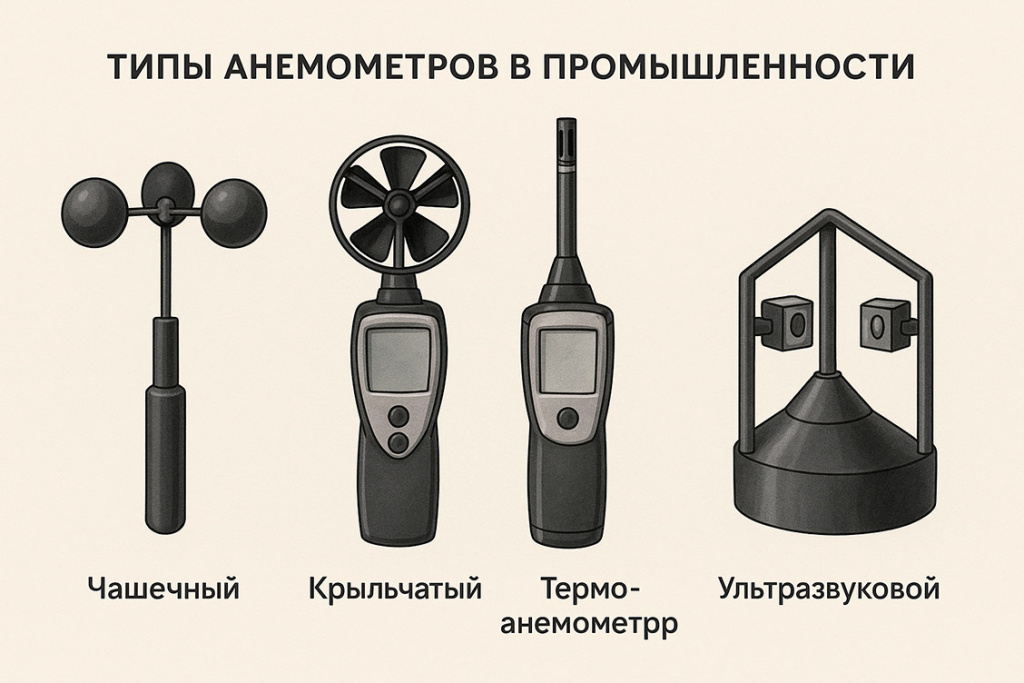

Типы анемометров в промышленности

Чашечные анемометры

Чашечный анемометр представляет собой классическую конструкцию с тремя или четырьмя полусферическими чашечками, закрепленными на вертикальной оси.

Преимущества:

• Независимость показаний от направления ветра.

• Высокая механическая прочность и долговечность.

• Простота обслуживания и надежность конструкции.

• Широкое применение на метеостанциях и строительных площадках.

Недостатки:

• Относительно высокий порог чувствительности.

• Инерционность при изменениях скорости ветра.

• Больше подходят для долгосрочного мониторинга, чем для оперативных измерений.

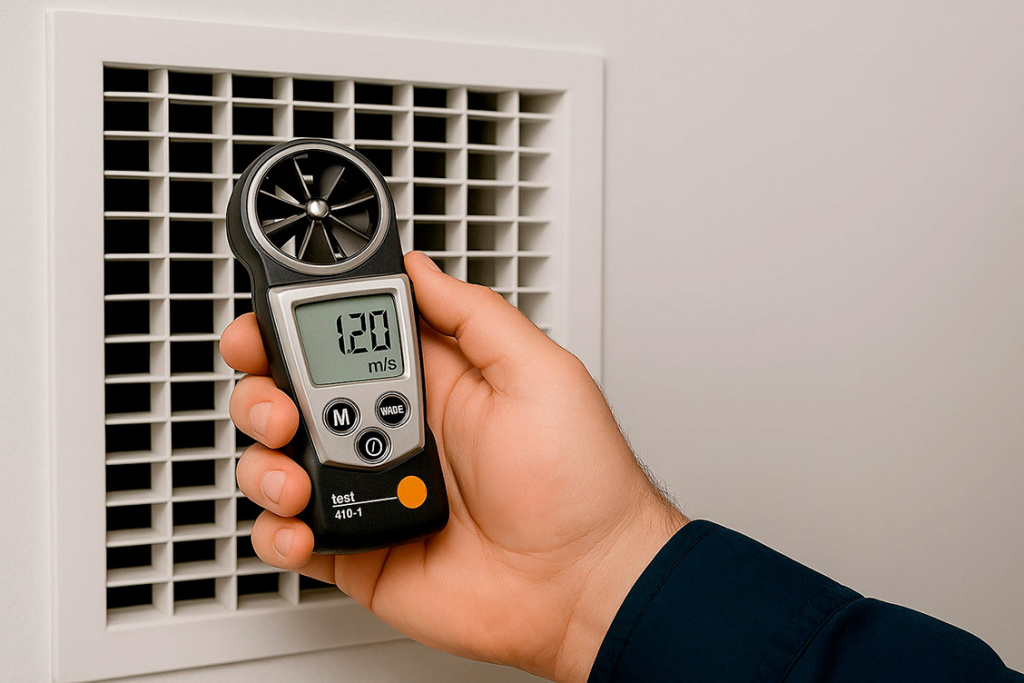

Крыльчатые анемометры

Крыльчатый анемометр оснащен многолопастной крыльчаткой, похожей на миниатюрный пропеллер.

Преимущества:

• Компактные размеры, идеальны для измерений в воздуховодах, вентиляционных каналах и других ограниченных пространствах.

• Высокая чувствительность к слабым воздушным потокам, быстрое реагирование на изменения скорости воздуха.

• Может оснащаться телескопической штангой для доступа к труднодоступным местам и специальными насадками для измерения расхода через вентиляционные решетки и диффузоры.

Недостатки крыльчатых анемометров:

• Зависимость точности от правильной ориентации относительно потока

• Чувствительность к турбулентности и неравномерности потока

• Необходимость защиты крыльчатки от механических повреждений

Термоанемометры

Термоанемометр использует принцип конвективного теплообмена между нагретым элементом и воздушным потоком.

Преимущества:

• Отсутствие движущихся частей, что повышает надежность.

• Высокая чувствительность, позволяющая измерять очень низкие скорости, недоступные для механических анемометров.

• Возможность одновременного определения скорости и температуры воздуха.

• Незаменимы в чистых комнатах и лабораториях.

Недостатки:

• Необходимость защиты чувствительного элемента от загрязнений.

• Требуют защиты от механических повреждений.

• Влияние температуры и влажности окружающей среды на точность измерений.

Ультразвуковые анемометры

Ультразвуковой анемометр работает на принципе измерения времени прохождения ультразвуковых импульсов между парами датчиков.

Преимущества:

• Отсутствие подвижных частей, что исключает износ и необходимость регулярного обслуживания.

• Высокая точность измерений, включая определение направления и трёхмерной скорости воздушного потока.

• Надёжная работа в широком диапазоне температур и погодных условий.

• Возможность интеграции в автоматизированные системы мониторинга и управления.

Недостатки:

• Более высокая стоимость по сравнению с механическими аналогами.

• Зависимость точности от условий окружающей среды (например, наличие осадков или сильного шума).

• Необходимость точного монтажа и калибровки для корректной работы.

Лазерные анемометры

Лазерный анемометр работает по принципу лазерной доплеровской анемометрии: фиксирует сдвиг частоты отражённого лазерного излучения от микрочастиц, находящихся в воздушном потоке.

Преимущества:

• Исключительно высокая точность и разрешающая способность.

• Отсутствие физического контакта с измеряемой средой, что исключает искажения.

• Возможность измерения турбулентности и мгновенных колебаний скорости.

• Применение в научных исследованиях, аэродинамических трубах и высокоточных промышленных системах.

Недостатки:

• Очень высокая стоимость оборудования и его обслуживания.

• Требовательность к условиям эксплуатации (наличие аэрозольных частиц, стабильность среды).

• Ограничения по дальности измерений и необходимости точной настройки оптической системы.

Стационарные анемометры ультразвукового или лазерного типа часто интегрируются в автоматизированные системы управления технологическими процессами, обеспечивая непрерывный мониторинг параметров воздушной среды.

Как выбрать анемометр для производства

Ключевые параметры

При выборе анемометра для производства необходимо учитывать диапазон измеряемых скоростей, который должен соответствовать условиям эксплуатации. Для систем промышленной вентиляции обычно требуется диапазон от 0,1 до 20 м/с, в то время как для метеорологических наблюдений может потребоваться измерение скоростей до 60 м/с и выше.

Точность измерений определяется классом прибора и техническими требованиями к производственному процессу. Для общих задач контроля вентиляции достаточно точности ±5%, но для научных исследований или настройки прецизионного оборудования может потребоваться точность ±1% или выше.

Степень защиты корпуса (IP) должна соответствовать условиям эксплуатации. Для использования в запыленных помещениях необходим анемометр с защитой IP54 или выше, а для работы в агрессивных средах — специальные антикоррозионные покрытия.

Диапазон рабочих температур особенно важен для промышленных применений, где анемометр может использоваться в горячих цехах или холодных складах. Некоторые модели способны работать в диапазоне от -40 °C до +80 °C.

Рекомендации по подбору

Анемометр для производства следует выбирать с учетом специфических требований технологического процесса. Для контроля систем вентиляции в офисных помещениях подойдет простой крыльчатый анемометр, а для чистых комнат фармацевтического производства потребуется высокоточный термоанемометр.

Функциональные возможности прибора должны соответствовать поставленным задачам. Если требуется длительный мониторинг, необходимы функции записи данных и подключения к компьютеру. Для оперативных измерений достаточно простого портативного анемометра с цифровым дисплеем.

Удобство использования включает эргономику корпуса, читаемость дисплея, простоту управления и время автономной работы. Для профессионального использования важны также качество комплектующих, доступность запасных частей и техническая поддержка производителя.

Обслуживание и калибровка анемометра

Регулярное обслуживание анемометра обеспечивает стабильность показаний и продлевает срок службы прибора. Основные процедуры включают очистку датчика от пыли и загрязнений, проверку крепления подвижных элементов и контроль состояния батарей в портативных моделях.

Хранение анемометра должно осуществляться в сухом месте при комнатной температуре, в защитном чехле или кейсе. Следует избегать воздействия прямых солнечных лучей, высокой влажности и механических вибраций.

Периодическая поверка или калибровка анемометра проводится в аккредитованных лабораториях с использованием эталонных источников воздушного потока. Интервал между поверками определяется техническими характеристиками прибора и требованиями нормативных документов.

Профилактическое обслуживание включает проверку точности показаний, замену изношенных элементов и обновление программного обеспечения. Соблюдение рекомендаций производителя по эксплуатации и обслуживанию гарантирует надежную работу анемометра в течение всего срока службы.

Преимущества анемометров в промышленности

1. Экономия энергозатрат. Использование анемометров в промышленности обеспечивает значительную экономию энергозатрат за счет оптимизации работы систем вентиляции и кондиционирования. Точный контроль воздушных потоков позволяет поддерживать необходимый воздухообмен без избыточного расхода электроэнергии.

2. Обеспечение безопасности рабочих мест. Достигается контролем концентрации вредных веществ в воздухе производственных помещений. Анемометры помогают проверить эффективность локальных отсосов и общеобменной вентиляции, что критически важно для здоровья персонала.

3. Повышение качества продукции. Поддержание стабильных параметров воздушной среды в фармацевтической, пищевой и электронной промышленности ведет к повышению качества продукции в фармацевтической, пищевой и электронной промышленности. Контроль направления и скорости воздушных потоков предотвращает перекрестное загрязнение и обеспечивает соблюдение технологических регламентов.

4. Соответствие нормативам. Соответствие нормативным требованиям по охране труда и промышленной безопасности невозможно без регулярного контроля параметров воздушной среды. Современные анемометры с функцией регистрации данных обеспечивают документирование результатов измерений для отчетности перед контролирующими органами.

5. Оптимизация работы систем вентиляции и кондиционирования за счет точного контроля воздушных потоков. Анемометры позволяют своевременно выявлять неэффективные участки в системе воздухообмена и регулировать работу вентиляторов, заслонок и других элементов. Это способствует более рациональному распределению воздуха, снижению эксплуатационных затрат и увеличению срока службы оборудования.

Заключение

Анемометры широко используются в современной промышленности. Прибор обеспечивает точный контроль воздушных потоков и помогает оптимизировать вентиляционные системы. Правильный выбор устройства и соблюдение правил его эксплуатации позволяют эффективно решать производственные задачи.

Компания Siderus предлагает анемометры от надежных производителей — Testo, Fluke и других проверенных брендов. Наши специалисты помогут подобрать оптимальное решение для ваших задач и обеспечат полную техническую поддержку на всех этапах эксплуатации оборудовани
