Виброгасители в промышленности: виды, выбор, применение

Представьте мощный насос на химическом заводе или турбину на электростанции. Без должной защиты постоянная вибрация быстро превратит их в дорогостоящую проблему: поломки, шум, износ. Решение — виброгаситель. Это не просто «железка», а ключевой элемент защиты ваших производственных активов. В статье разберем, как работает виброгаситель, какие виды бывают и как их правильно выбрать для вашего оборудования.

Что такое виброгаситель

Виброгаситель (или виброизолятор, демпфер) — это специальное устройство, основная задача которого — снижать амплитуду колебаний и передачу вибрационной энергии от работающего оборудования к фундаменту, конструкциям здания или соседним агрегатам. Что такое виброгаситель простыми словами — это «буфер», принимающий на себя удары и тряску, чтобы защитить оборудование и окружающую среду.

В промышленности их роль невозможно переоценить. Они напрямую влияют на долговечность оборудования: предотвращают усталостные разрушения металла, повреждения подшипников, уплотнений, электрических соединений. Кроме того, они значительно снижают уровень производственного шума и тем самым улучшают условия труда и обеспечивают соблюдение нормативов. Промышленные виброгасители — это инвестиция в надежность и бесперебойность ваших процессов.

Зачем нужны виброгасители

Вибрация — не просто дискомфорт, это разрушительная сила. Без эффективного гасителя последствия могут быть серьезными:

• Повреждение оборудования. Трещины в корпусах, основаниях, разрушение сварных швов, ускоренный износ вращающихся частей, выход из строя чувствительной электроники.
• Снижение точности. Для станков, измерительного или лабораторного оборудования вибрация — враг точности.
• Повышенный шум. Вибрация передается на конструкции, превращаясь в гул, что вредно для персонала и нарушает нормы.
• Аварии на трубопроводах. Вибрация труб — частая причина ослабления фланцевых соединений, утечек, а в крайних случаях — разрывов.
• Преждевременный износ фундаментов и зданий. Постоянная тряска разрушает бетон и металлоконструкции.

Виброгасители для оборудования решают эти проблемы. Они повышают эксплуатационную надежность, продлевают межремонтный интервал, снижают затраты на обслуживание и простои. Применение виброгасителей на насосах, компрессорах, вентиляторах, генераторах, трубопроводных системах, дробильных установках — не прихоть, а необходимость для безопасной и эффективной эксплуатации.

Как работает виброгаситель

Принцип работы виброгасителя основан на двух основных физических явлениях: виброизоляции и динамическом гашении.

Принцип работы

Виброизоляция (поглощение)

Самый распространенный тип: виброгаситель работает как амортизатор. Упругий элемент (чаще всего резиновый буфер или стальная пружина) помещается между вибрирующим оборудованием и основанием. Он демпфирует колебания: поглощает часть энергии вибрации, превращает ее в тепло и не дает оставшейся энергии передаваться дальше.

Ключевое условие — частота собственных колебаний виброгасителя должна быть значительно ниже частоты вибрации машины, чтобы избежать резонанса, то есть опасного усиления колебаний.

Динамическое гашение

Виброгаситель этого типа представляет собой дополнительную массу (инерционный элемент), подвешенную на пружинах или резине и настроенную на определенную частоту. Когда оборудование начинает вибрировать на этой частоте, инерционная масса колеблется в противофазе — как качели, раскачиваемые в противоположном ритме. Ее колебания создают силу, направленную против исходной вибрации, «гася» ее в точке крепления.

Динамический виброгаситель особенно эффективен для борьбы с конкретными, ярко выраженными частотами вибрации.

Основные компоненты

Составляющие типичного виброгасителя резинового:

• Упругий элемент. Основа гасителя. Изготовлен из натурального или синтетического каучука, обладающего высокими демпфирующими свойствами. От его состава зависит стойкость к маслам, температуре, озону.
• Металлическая опора. Обычно это стальные пластины или арматура, запрессованные в резину, для крепления к оборудованию и основанию. От них требуется коррозионная стойкость в агрессивных средах.
• Демпфирующий материал. Часто сама резина обеспечивает демпфирование. В некоторых конструкциях могут использоваться дополнительные вязкостные или фрикционные элементы.

Например, виброгаситель для насосов подбирается так, чтобы его собственная частота колебаний была ниже рабочей скорости насоса, что обеспечивает эффективную изоляцию.

Виды виброгасителей

Выбор зависит от характеристик вибрации, массы оборудования и условий среды эксплуатации.

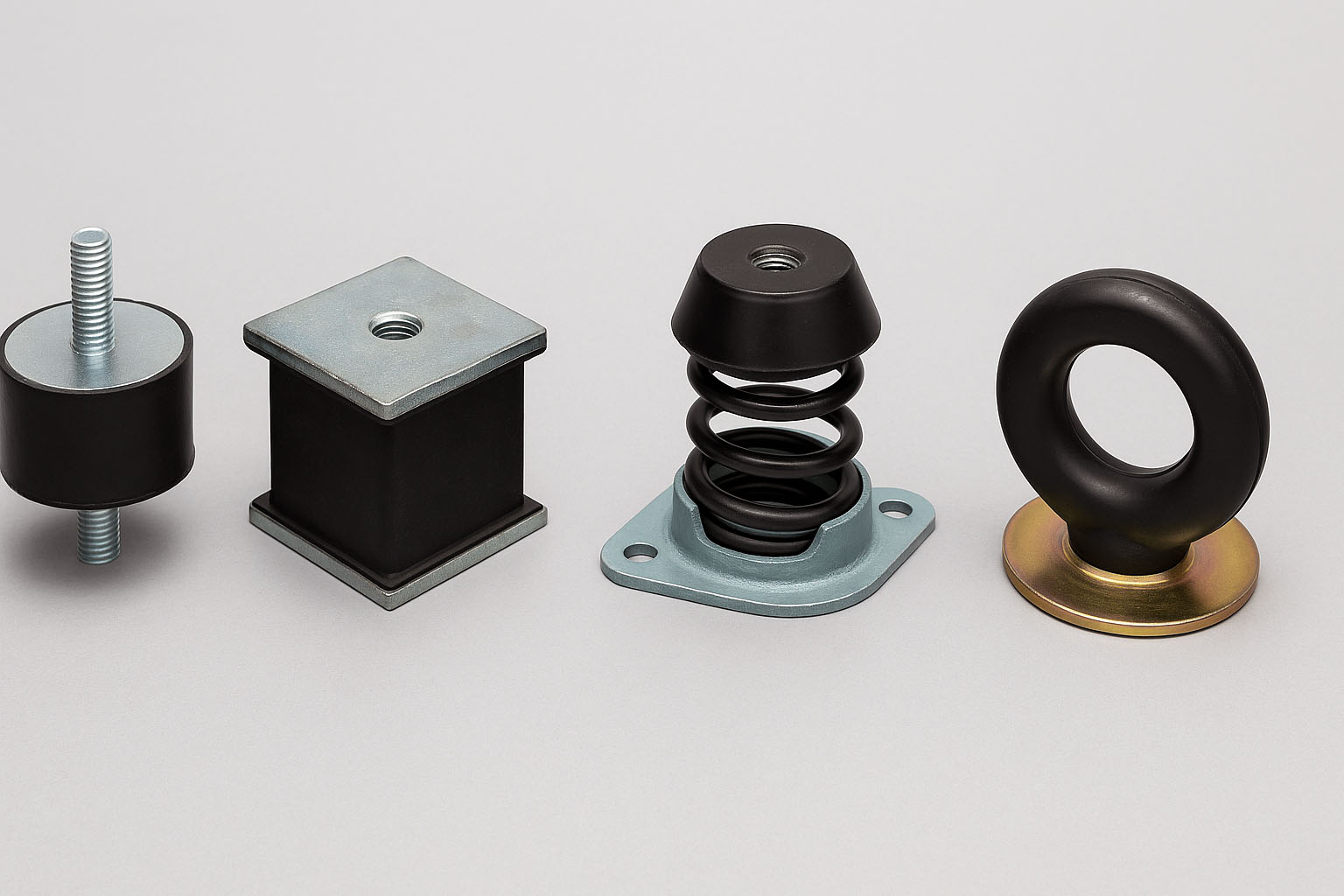

Резиновые виброгасители

Это компактные опоры, где основной рабочий элемент — резиновый буфер, часто армированный металлом. Различаются по форме: цилиндры, кубы, «грибки», сантехнические подвесы.

Особенности:

• Отличное демпфирование и поглощение средне- и высокочастотных вибраций.
• Хорошее шумопоглощение.
• Компактные, относительно недорогие.
• Важна правильная коррозионная стойкость резиновой смеси.

Виброгаситель резиновый — самый универсальный и распространенный тип. Широко используется для насосов (особенно центробежных), вентиляторов, электродвигателей средней мощности, холодильных компрессоров, станков, трубопроводов.

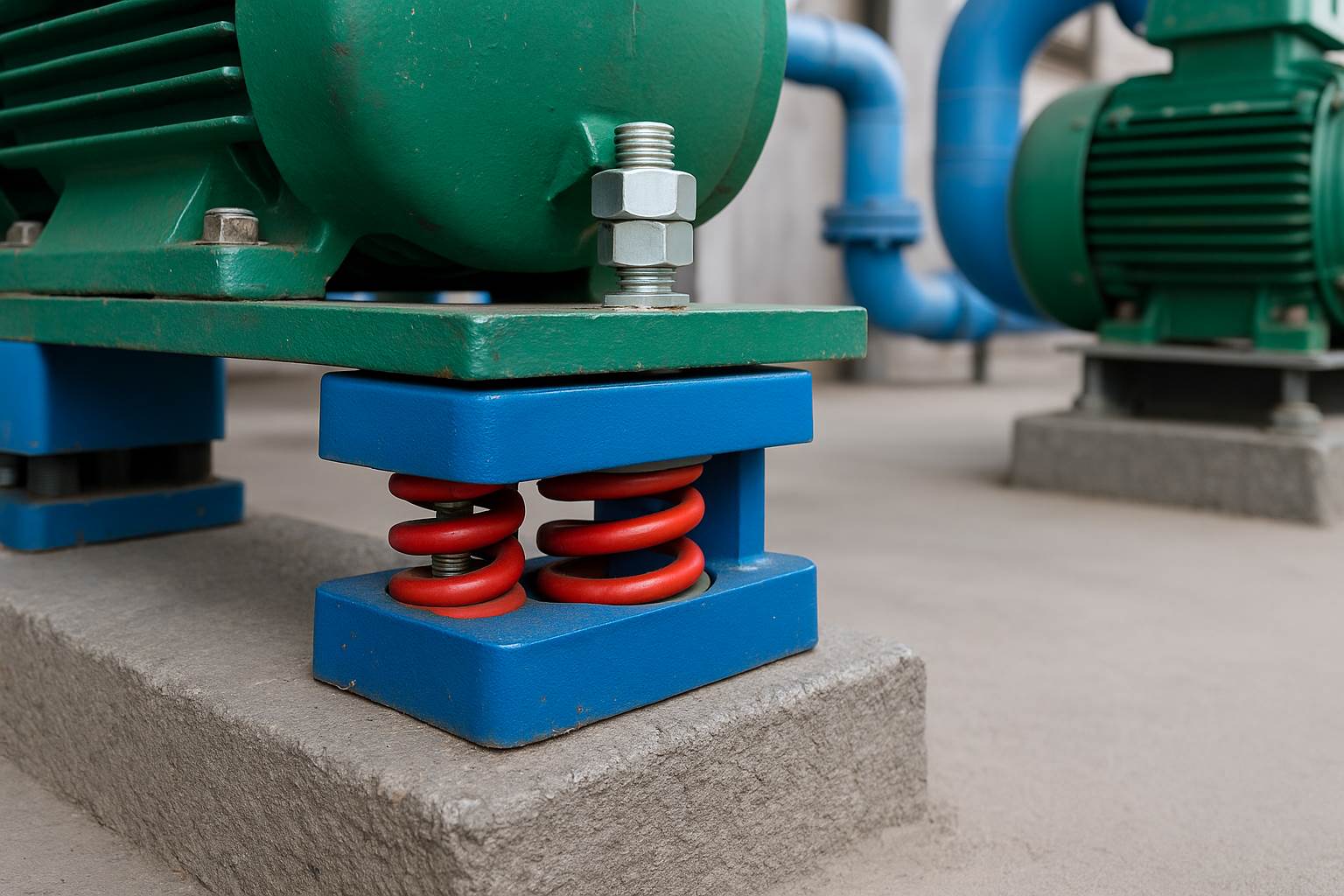

Пружинные виброгасители

Это конструкции на основе стальных винтовых пружин, часто с резиновыми демпферами внутри или снаружи для подавления высокочастотного шума пружин. Обеспечивают большую статическую осадку.

Особенности:

• Идеальны для гашения низкочастотных вибраций и значительных статических нагрузок.
• Обладают высокой долговечностью при правильной защите от коррозии.
• Могут иметь регулировку по высоте.

Применяются там,где требуется компенсация больших вибрационных нагрузок: мощные компрессоры, турбогенераторы, прессы, дробилки, крупные вентиляционные установки, трансформаторы.

Динамические виброгасители (ДВГ)

ДВГ состоят из инерционной массы (регулируемой или фиксированной) и упругого элемента (часто из резины), настроенных на конкретную частоту вибрации.

Особенности:

• Высокоэффективны для подавления резонансных или ярко выраженных вибрационных нагрузок на определенной частоте.
• Не изолируют общий шум, а целенаправленно «гасят» пик вибрации.

Применение: мотор-вибраторы конвейеров, крупные вентиляторы с дисбалансом, оборудование с выраженными гармониками (например, поршневые компрессоры), элементы трубопроводной системы, подверженные вихревому срыву (VIV), высокоточное оборудование, чувствительное к вибрациям.

Преимущества виброгасителей

Инвестиции в качественные промышленные виброгасители окупаются многократно:

• Увеличение срока службы оборудования. Снижение вибрации минимизирует усталостные напряжения и износ.
• Снижение уровня шума. Улучшение условий труда, соответствие СанПиН, комфорт персонала. Шумоизоляция виброгасителя — важный бонус.
• Повышение надежности и безотказности. Меньше поломок и незапланированных простоев.
• Защита строительных конструкций и фундаментов. Предотвращение их разрушения от постоянной вибрации.
• Простота установки и обслуживания. Большинство современных виброгасителей монтируются быстро и не требуют сложного ухода.
• Повышение точности работы оборудования. Для станков, измерительных машин, лабораторных приборов.
• Экономия на ремонтах. Снижение затрат на замену изношенных деталей и ремонт фундаментов.

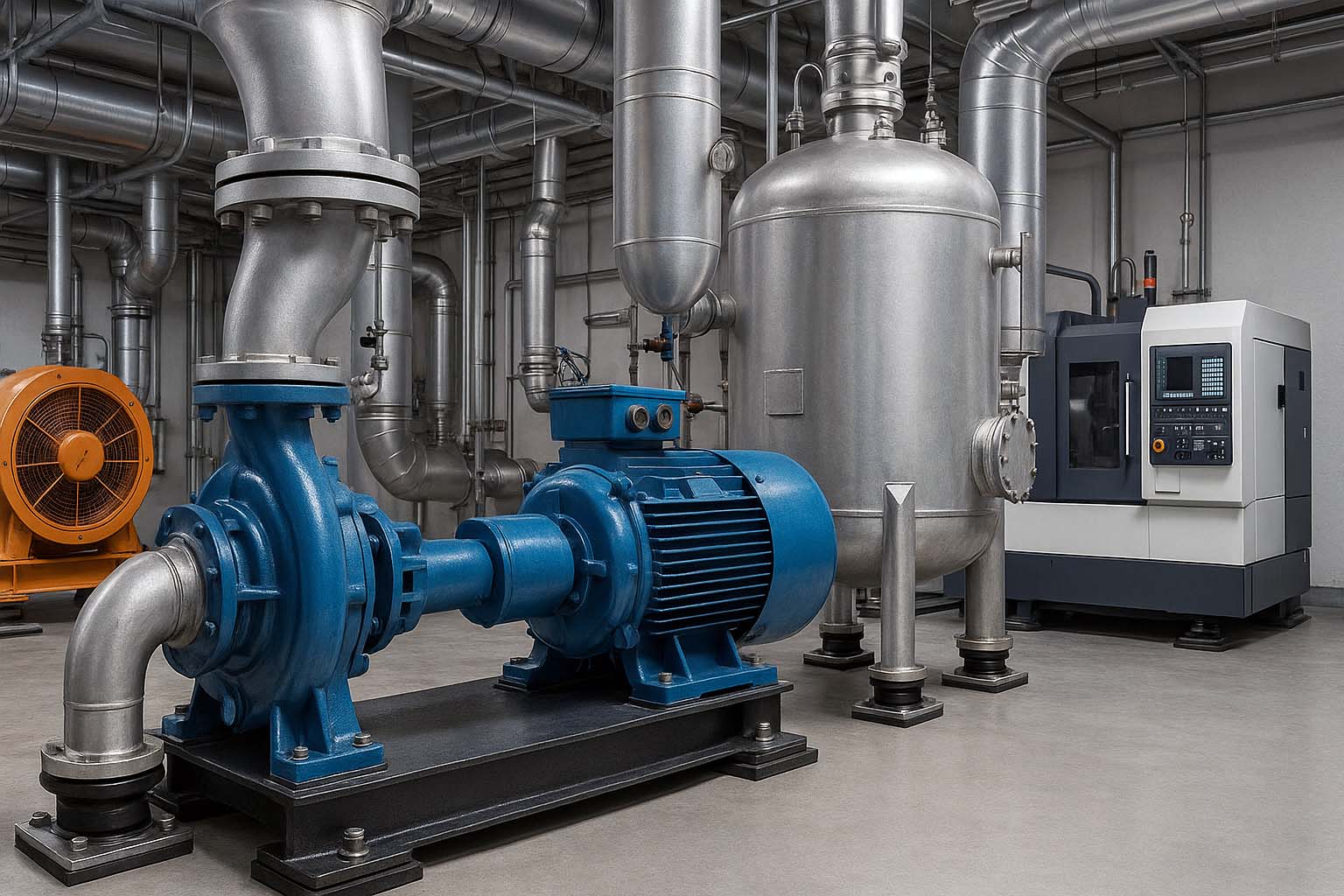

Где применяются виброгасители

Виброгасители в промышленности нашли применение практически везде, где есть вращающееся, ударное или пульсирующее оборудование:

• Химическая и нефтегазовая. Виброгаситель для насосов, перекачивающих агрессивные среды, виброгаситель для трубопроводов, компрессоров, реакторов смешения. Критична коррозионная стойкость.
• Энергетика. Гашение вибраций турбин, генераторов, трансформаторов, насосов ТЭЦ и АЭС, дымососов.
• Горнодобывающая и металлургия. Дробилки, мельницы, грохоты, конвейеры, мощные вентиляторы. Экстремальные вибрационные нагрузки.
• Машиностроение. Станки токарные, фрезерные, прессы, испытательные стенды, покрасочные линии.
• Вентиляция и кондиционирование. Центральные кондиционеры, вентиляторы приточных и вытяжных установок, крышные вентиляторы.
• Пищевая и фармацевтическая. Насосы, гомогенизаторы, центрифуги, смесители, где важна чистота и вибрация может влиять на качество продукта.
• Автоматизация процессов. Защита чувствительных датчиков и контроллеров от фоновой вибрации.

Кейс

На одном из заводов по производству пластмасс постоянные вибрации центробежных насосов приводили к частым течам сальников и повреждению трубных обвязок. Установка виброгасителей Elesa+Ganter (резиновых, с коррозионностойкой резиной) снизила амплитуду колебаний в 3 раза. Это позволило увеличить межремонтный пробег насосов на 40% и практически устранить аварийные остановки из-за протечек, повысив общую эксплуатационную надежность линии.

Как выбрать виброгаситель

Правильный выбор виброгасителя — залог его эффективной работы.

Ключевые параметры

Включая фундаментную раму (если есть). Виброгаситель должен выдерживать статическую нагрузку с запасом 20–30%.

• Частота (Гц или об/мин). Основной параметр для расчета виброизоляции или настройки динамического виброгасителя. Важна рабочая скорость и возможные резонансные частоты.
• Амплитуда колебаний (мм или мм/с). Уровень вибрации, который нужно снизить.
• Тип вибрации. Постоянная (вращение), ударная (прессы), пульсирующая (поршневые насосы).

• Температура. Резина имеет рабочий диапазон. Для экстремальных температур нужны специальные смеси или пружины.
• Среда. Наличие масел, топлива, химикатов, влаги, абразивной пыли. Определяет необходимый класс коррозионной стойкости материала, особенно резины и покрытия металла. Для агрессивных сред выбирайте виброгасители из EPDM, нитрила, Viton или с защитными кожухами.
• Пожаробезопасность, требования к чистоте (пищевая, фарма).

Насколько сильно нужно снизить передачу вибрации.

Доступное пространство для установки, тип крепления (болты, шпильки, подвес), необходимость регулировки по высоте.

Тип виброгасителя выбирается на основе этих параметров:

• Резиновый. Универсал для средних частот/нагрузок, требует химстойкости.
• Пружинный. Для тяжелого оборудования, низких частот, высоких нагрузок.
• Динамический. Для целенаправленного подавления конкретной резонансной частоты.

Установка и обслуживание виброгасителей

1. Подготовка. Обесточьте и обездвижьте оборудование. Очистите поверхности установки.
2. Правильное размещение. Виброгасители устанавливаются под опорные точки оборудования или на подвесы. Они должны быть расположены симметрично относительно центра масс агрегата, чтобы нагрузка распределялась равномерно. Не ставьте их на неровные или непрочные основания.
3. Учет нагрузки. Каждый виброгаситель должен быть нагружен в пределах своего рабочего диапазона. Перегруз или недогруз резко снижают эффективность и могут привести к повреждению.
4. Крепление. Надежно закрепите виброгасители и к оборудованию, и к основанию (или раме) с помощью рекомендованного производителем крепежа. Избегайте «жестких» перемычек (трубок, уголков), которые шунтируют виброизолятор.
5. Выравнивание. После установки проверьте и при необходимости отрегулируйте уровень оборудования. Некоторые пружинные опоры имеют регулировочные винты.

Обслуживание виброгасителей обычно минимально, но критически важно:

1. Регулярный визуальный осмотр. Проверяйте состояние упругих элементов (резины) на предмет трещин, разрывов, чрезмерной деформации, отслоения от металла. Осматривайте металлическую опору на коррозию, особенно в агрессивных средах.
2. Проверка крепежа. Убедитесь, что болты/гайки не ослабли.
3. Контроль вибрации. Периодически измеряйте уровень вибрации оборудования. Его рост может сигнализировать о выходе виброгасителя из строя.
4. Замена. Своевременно заменяйте изношенные или поврежденные виброгасители. Не ждите полного разрушения — это риск для оборудования.

Совет

Для агрессивных сред изначально выбирайте виброгасители с высокой коррозионной стойкостью материала: спецрезины, нержавеющая сталь или защитные покрытия. Это продлит их срок службы и снизит затраты на замену.

Виброгаситель это — не просто комплектующее изделие, а необходимое техническое решение для защиты вашего промышленного оборудования от разрушительной силы вибрации. Понимая принцип работы виброгасителя, его виды (резиновый, пружинный, динамический) и применение, вы сможете сделать правильный выбор, чтобы обеспечить долговечность оборудования, снизить шум и повысит общую надежность производства. Корректная установка виброгасителя и простое регулярное обслуживание — залог его многолетней эффективной работы.

SIDERUS предлагает широкий ассортимент надежных промышленных виброгасителей ведущих мировых брендов таких как RESATEC AG, адаптированных к разным условиям эксплуатации и вибрационным нагрузкам. Обращайтесь — поможем подобрать оптимальное решение для вашей задачи.
