Что такое ToF сенсор
ToF сенсор (Time-of-Flight) — это инфракрасный датчик расстояния, измеряющий время полета светового импульса до объекта и обратно. ToF сенсор применяется в промышленности для высокоточного определения расстояний, построения 3D-моделей и автоматизированного контроля. Эти сенсоры широко используются в промышленности, робототехнике, логистике и других отраслях, где требуется точное измерение дистанции и быстрая обработка данных. В отличие от ультразвуковых или емкостных датчиков, ToF технология обеспечивает более высокую точность, особенно при построении 3D-карт сцены.
ToF сенсор работает по принципу: источник света (лазер или инфракрасный светодиод) излучает импульс, который отражается от объекта и улавливается фотодетектором. Время, прошедшее от момента излучения до возвращения, фиксируется системой обработки, после чего производится вычисление расстояния до объекта.
Содержание статьи
[Скрыть]Устройство ToF сенсора
ToF сенсор представляет собой интегрированную систему, состоящую из нескольких ключевых компонентов, каждый из которых играет определенную роль в обеспечении точного измерения расстояния и высокой надежности в условиях промышленной эксплуатации.
Основные компоненты:
- Источник света — в зависимости от модели, используется либо лазерный импульс, либо инфракрасный светодиод. Лазер формирует узкий направленный луч, обеспечивая работу дальнобойных систем и сканеров с высокой точностью. Светодиоды чаще применяются в компактных сенсорах для ближнего диапазона и характеризуются низким энергопотреблением.
- Приемная матрица — может быть выполнена на основе CMOS или CCD-технологии. CMOS-матрицы чаще используются в современных моделях за счет высокой чувствительности и быстродействия, а также возможности интеграции с микросхемами обработки сигналов. CCD-сенсоры, в свою очередь, предоставляют высокую точность, но требуют более сложного питания.
- Обрабатывающий модуль — это специализированная микросхема (ASIC), ответственная за точный расчет времени пролета сигнала (вплоть до пикосекундных интервалов). Она измеряет задержку между излучением импульса и приемом отраженного сигнала, формируя основу измерительного алгоритма.
- Интегрированная электроника — включает усилители сигналов, фильтры, аналого-цифровые преобразователи (АЦП), интерфейсы связи (например, UART, I2C, SPI). Они обеспечивают надежную передачу данных в систему управления, обработку шумов и адаптацию к промышленным стандартам связи.
- Корпус с промышленной защитой — прочная оболочка, чаще всего соответствующая степеням IP65 или IP67. Она обеспечивает устойчивость к влаге, пыли, механическим воздействиям и температурным колебаниям.
Типы ToF сенсоров
Существует два основных типа ToF-сенсоров, различающихся по принципу измерения времени пролета света:
- dToF (direct Time-of-Flight) — сенсор фиксирует фактическое время, за которое импульс проходит от источника до объекта и обратно. Это обеспечивает высокую точность даже при больших расстояниях. Такая технология применяется в лазерных дальномерах и промышленных сканерах, где критична точность позиционирования.
- iToF (indirect Time-of-Flight) — используется метод фазовой модуляции света. Измеряется не абсолютное время, а фазовый сдвиг между посланным и возвращенным модулированным сигналом. Технология обеспечивает компактность сенсора и высокую скорость измерений, что особенно полезно в ближнем диапазоне и в системах с ограниченным пространством.

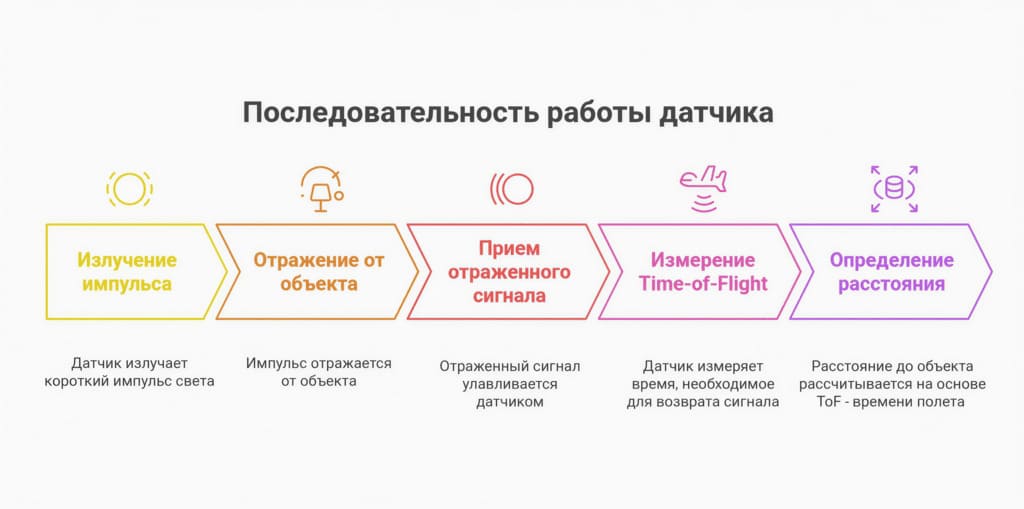

Принцип работы ToF сенсора
Излучение и прием света
ToF сенсор работает по принципу измерения времени полета (Time-of-Flight) — это интервал между моментом излучения света и его отражением от объекта с последующим возвращением на приёмник. В зависимости от конструкции, в качестве источника может использоваться лазерный импульс или инфракрасное излучение, характерное для компактных и экономичных моделей.
Источник (лазер или инфракрасный ToF датчик) направляет короткий импульс света в сторону объекта. Отражённый сигнал улавливается фоточувствительной матрицей, чаще всего CMOS-типа, которая обеспечивает высокую чувствительность и точность при регистрации даже слабых сигналов.
Момент приёма сигнала строго фиксируется с точностью до наносекунд или пикосекунд. Такая схема позволяет построить надёжную и точную модель измерения расстояний в промышленных системах, где критичны скорость и стабильность.
Обработка данных
После регистрации отражённого сигнала начинается обработка данных — один из ключевых этапов, от которого зависит точность и надёжность всего измерительного процесса. Используется следующая формула:
D=c⋅Δt/2
D — расстояние до объекта,
c — скорость света
Δt — время между отправкой и приёмом импульса.
Расчёт реализуется встроенным микропроцессором или специализированным ASIC, что позволяет достигать субмиллиметровой точности. В режиме реального времени создаётся пространственная карта, что используется в задачах 3D-сканирования и позиционирования в робототехнических и измерительных системах.
3D сканирование ToF применяется в машиностроении, логистике и контроле качества, где необходимо быстро и точно распознавать форму, объём и положение объектов.
Технология mToF (модулированный свет) особенно востребована в дополненной реальности и системах управления, требующих высокой частоты измерений и устойчивости к внешним помехам. В случае iToF-сенсора, измеряется фазовый сдвиг между переданным и отражённым модулированным сигналом, что также даёт высокую точность при меньшей аппаратной сложности.
Типы сигналов
Современные ToF камеры и датчики могут обеспечивать как аналоговый, так и цифровой выход, что делает их универсальными для интеграции в системы управления.
- Аналоговый сигнал используется для простых измерительных цепей, когда важно отслеживать изменение расстояния как непрерывный процесс.
- Цифровой выход — более распространённый вариант для промышленных задач, включающих интеграцию с PLC, микроконтроллерами и промышленными сетями (через UART, I2C и др.).
Это делает ToF сенсор для автоматизации идеальным решением для внедрения в линии сортировки, роботизированные комплексы и решения на базе автоматизации производства.
Благодаря высокой скорости обновления (до 60 измерений в секунду) и адаптивности, ToF сенсор в промышленности успешно применяется в задачах, где критичны точность измерения, надёжность и стабильная работа в различных условиях.
Виды ToF сенсоров
ToF сенсоры классифицируются по типу источника излучения и по области применения. Такой подход позволяет точно подобрать устройство под конкретные задачи, учитывая дальность, точность, помехоустойчивость и требования к интеграции в промышленную систему.
По типу источника излучения
- Лазерные ToF сенсоры
Используют полупроводниковые лазеры (VCSEL или LD) и формируют узконаправленный пучок света. Обеспечивают дальность до 10–15 м и точность ±1–2%. Подходят для навигации AGV/AMR-роботов, систем точного позиционирования и роботизированных манипуляторов.
- Светодиодные ToF сенсоры
Применяют ИК-светодиоды с широким углом рассеивания. Обладают рабочей дистанцией до 3–5 м, отличаются низким энергопотреблением и компактностью. Применяются в HMI-системах, на упаковочных линиях и в ограниченных пространствах.
По сфере применения
- 3D-сканирование
Используются для построения точных 3D-моделей объектов в машиностроении и сборке. Интегрируются в системы технического зрения и контроля.
- Логистика
Применяются для измерения габаритов на конвейере, контроля загрузки, подсчета объектов. Помогают автоматизировать складские процессы.
- Робототехника и AGV
ToF сенсоры обеспечивают навигацию, распознавание препятствий и позиционирование роботов в реальном времени.
- Контроль качества
Обеспечивают точную проверку размеров, заполнения упаковки и положения деталей на производстве. Используются в фармацевтике, пищевой и электронной промышленности.
Специальные модели
- Взрывозащищённые модификации с интерфейсами UART и I2C рассчитаны на эксплуатацию в экстремальных условиях: резкие перепады температур, вибрация, пыль и высокая влажность.
Преимущества ToF сенсоров
ToF сенсоры обладают рядом технических и эксплуатационных преимуществ, благодаря которым они широко применяются в современных производственных системах:
- Высокая точность измерения. Многие модели обеспечивают субмиллиметровую точность, что делает их незаменимыми для задач 3D-сканирования и точного позиционирования.
- Быстрое обновление данных. Частота измерений достигает 30–60 кадров в секунду, что позволяет использовать их в динамических системах управления.
- Независимость от освещения. Поскольку используются инфракрасные импульсы, измерения могут проводиться как при полном освещении, так и в темноте.
- Устойчивость к типу поверхности. Сенсоры работают с большинством материалов: пластиком, металлом, стеклом, тканями и др.
- Простота интеграции. Наличие стандартных интерфейсов (UART, I2C, SPI) облегчает подключение к контроллерам и промышленным сетям.
- Компактность и низкое энергопотребление. Особенно актуально для мобильных роботов и встроенных систем.
Ограничения ToF сенсоров
Несмотря на преимущества, при выборе ToF датчиков необходимо учитывать и ряд ограничений.
- Ограниченная дальность у светодиодных моделей. Для задач с расстояниями свыше 5 м предпочтительны лазерные датчики, особенно в приложениях, связанных с промышленной автоматизацией и технологиями, такими как дополненная реальность.
- Чувствительность к прозрачным или сильно отражающим поверхностям. При наличии зеркальных или стеклянных объектов возможны ошибки считывания.
- Высокая стоимость для промышленных моделей с расширенными характеристиками, особенно в взрывозащищенном исполнении.
- Необходимость точной калибровки при установке. Для достижения максимальной точности требуется соответствующее выравнивание и настройка.
- Влияние температуры и пыли. При работе в тяжелых условиях следует использовать датчики с защитным корпусом и встроенной системой компенсации.
Где применяются ToF сенсоры
Области применения ToF сенсоров в промышленности и смежных отраслях.
- Робототехника: автономные роботы используют ToF сенсоры для навигации, построения карты местности и обхода препятствий.
- Производство: 3D-сканирование деталей и контроль за сборкой.
- Складская автоматизация: определение размеров грузов, подсчет количества единиц.
- Фармацевтика и упаковка: контроль уровня заполнения, ориентации упаковки.
Пример: сенсоры Omron с интерфейсом I2C широко используются в автоматизированных линиях упаковки и сортировки.
Как выбрать ToF сенсор
Выбор ToF датчика зависит от задач и условий эксплуатации. При подборе рекомендуется учитывать:
Ключевые параметры
- Дальность измерения — от 0,1 до 15 метров.
- Точность — вплоть до 1 мм.
- Разрешение и угол обзора — важно для сканирующих и навигационных систем.
- Интерфейс подключения — наличие UART, I2C, CAN, Ethernet.
- Условия эксплуатации — температура, влажность, степень защиты корпуса.
Рекомендации по применению
- Для робототехники и мобильных платформ подходит ToF сенсор для робототехники — чаще всего это лазерные dToF-модели с высокой дальностью и узким углом обзора.
- В логистике и складах — широкоугольные iToF-сенсоры, обеспечивающие охват зоны отслеживания на ближних дистанциях.
- В контроле качества и сортировке — компактные ToF-камеры с высоким разрешением и быстрой обработкой.
Установка и настройка ToF сенсора
Чтобы обеспечить стабильную работу ToF сенсоров, важно соблюдать следующие рекомендации по настройке ToF сенсора:
- Монтаж: располагайте датчик строго по нормали к поверхности объекта. При установке на подвижные элементы учитывайте инерционные и вибрационные нагрузки.
- Экранирование от внешнего света: при установке в условиях интенсивного освещения желательно использовать защитные фильтры или модулировку сигнала.
- Калибровка: используйте встроенные средства самотестирования и софт для настройки дистанции нулевого уровня, порогов чувствительности и зон отсечения.
- Тестирование: рекомендуется провести настройку в реальных условиях эксплуатации. Используйте программное обеспечение от производителя для анализа откликов и подстройки параметров.
