Референтная точка станка с ЧПУ: что это и как настроить

Корректная работа современного производственного оборудования с числовым программным управлением требует точной калибровки координатной системы. Референтная точка станка ЧПУ обеспечивает синхронизацию всех исполнительных механизмов и гарантирует повторяемость технологических операций с точностью до микронов.

Что такое референтная точка

Референтная точка — это фиксированная координата в рабочем пространстве станка, используемая системой ЧПУ для калибровки машинных координат после включения оборудования или восстановления после сбоев. В отличие от программируемых, референсные точки устанавливаются на этапе наладки станка и остаются неизменными в процессе эксплуатации.

Определение референтной точки в ЧПУ выполняется через физические датчики — концевые выключатели или датчики следящих приводов, которые фиксируют точное положение исполнительных механизмов. Современные системы Fanuc используют абсолютные энкодеры, сохраняющие координатную информацию даже при отключении питания.

При реферировании станка с ЧПУ система последовательно перемещает каждую ось до срабатывания соответствующего датчика, формируя базовую точку отсчета для всех дальнейших вычислений координат.

Зачем нужна референтная точка

Точность обработки

Точность позиционирования современных станков с ЧПУ достигает ±0,002 мм, но реализация этого потенциала невозможна без корректной настройки референтной точки. При обработке прецизионных деталей с допусками ±0,01 мм даже незначительная ошибка в начальной позиции приводит к браку всей партии изделий.

Практический пример: при токарной обработке валов для авиационной промышленности отклонение на 0,005 мм вызывает удвоенную погрешность по диаметру, что превышает технические требования.

Безопасность

Корректная настройка референтной точки позволяет системе управления рассчитывать безопасные траектории, избегать столкновений инструмента с заготовкой, патроном или другими частями станка. Особенно это важно при автоматической смене инструмента в револьверной головке: система использует заранее заданную безопасную позицию.

Автоматизация

Референтная позиция станка обеспечивает автоматический запуск управляющих программ без дополнительного вмешательства оператора. После включения станка система самостоятельно определяет текущее положение осей и готова к выполнению технологических операций.

Отличие референтной точки от других точек

Нулевая точка станка (Machine Zero, M)

Фиксированная, заданная производителем точка начала координат. Используется как абсолютная основа для всех других систем координат. Не изменяется пользователем.

Нулевая точка заготовки (Work Zero, W)

Определяется оператором или программистом на конкретной детали. Используется в коде (через G54–G59) и может изменяться для разных операций.

Исходная точка программы (Program Start Point, Ps)

Это безопасная позиция, в которую инструмент возвращается до или после обработки. Определяется в программе для предотвращения столкновений и упрощения старта/завершения цикла.

Как работает референтная точка

Механизм определения

Система использует комбинацию аппаратных датчиков для точного позиционирования. Концевые выключатели обеспечивают грубое позиционирование, а датчики следящих приводов — точное. При выполнении процедуры реферирования каждая ось перемещается с пониженной скоростью до срабатывания датчика, затем координаты автоматически обнуляются.

ЧПУ референс сохраняется в энергонезависимой памяти контроллера и используется для корректировки всех последующих перемещений. Батареи привода поддерживают информацию о координатах при отключении основного питания.

Команды ЧПУ

G28 — команда, используемая в системах Fanuc для автоматического возврата в референтную точку станка. Она выполняет перемещение через промежуточную точку, что позволяет избежать столкновений с заготовкой или оснасткой.

Синтаксис: G28 X0 Y0 Z0

Пример настройки на стойке Fanuc Oi-TF:

• Параметр 1815 (APZ): активирует сохранение положения оси после реферирования. Для каждой оси устанавливается бит APZ=1.
• Параметры 1240–1243: задают координаты, отображаемые при достижении референтной точки. Эти значения могут отличаться от физического положения и используются для настройки отображения или коррекции смещений.

Пошаговая настройка референтной точки

Подготовка станка

1. Включите станок, дождитесь загрузки системы.
2. Проверьте состояние батарей энкодеров через диагностику — их разряд может привести к потере home‑позиции.
3. Перейдите в режим ручного управления осями (HANDLE/JOG).

Установка координат

1. Установите оси в удобную позицию (например, в центр зоны).
2. Перейдите в SYSTEM → PARAM → включите PARAMETER WRITE = 1.
3. Для каждой оси:

• сбросьте APZ (параметры 1815–1817) до 0;
• сымитируйте движение в home‑позицию, затем установите APZ = 1.

4. Настройте значения параметров 1240–1242, если требуется изменить координаты точек G28/G30.
5. Отключите PARAMETER WRITE = 0.
6. Выполните power‑cycle для применения изменений.

Проверка и сохранение

1. После перезапуска выполните команду MDI G28 X0 Y0 Z0.
2. Убедитесь в правильности возврата осей.
3. При необходимости откорректируйте ограничители или программы движения.
4. Параметры сохранятся в энергонезависимой памяти.

Типичные проблемы с референтной точкой

• Потеря координат из-за разряда батарей. Основная причина сбоя координатной системы — разряженные батареи в сервоприводах. Признаки: сообщения об ошибке инициализации (например, APC Alarm), потеря нуля осей, неточная обработка. Решение — замена батарей и повторное выполнение процедуры реферирования.
• Износ концевых выключателей. Механический износ или загрязнение датчиков возврата в ноль приводит к нестабильности срабатывания. Это вызывает дрейф референтной точки и накопление позиционных ошибок. Регулярная проверка повторяемости датчиков и своевременная их замена — ключ к стабильной работе оборудования.

Применение референтной точки в промышленности

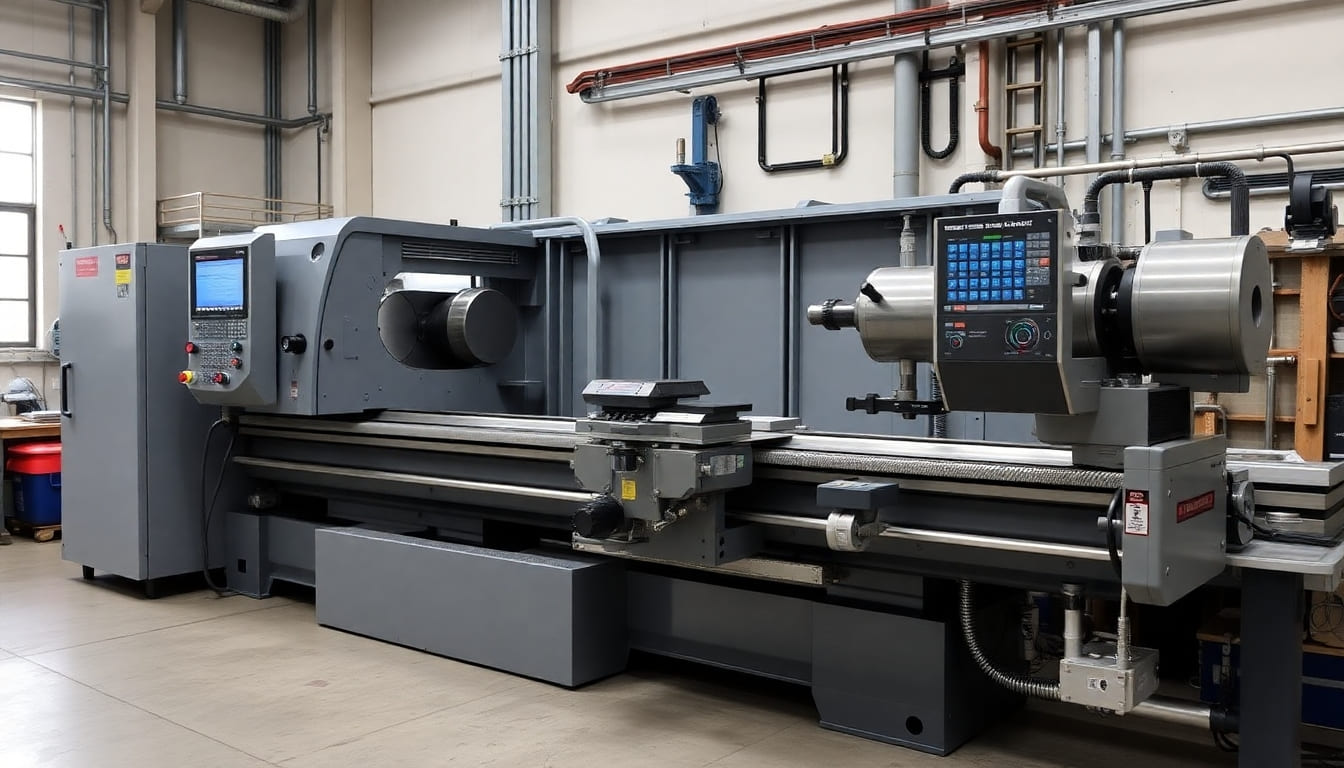

• Токарные станки. Референтная точка токарного станка критически важна для прецизионной обработки валов и втулок. Она обеспечивает концентричность поверхностей относительно оси шпинделя, что особенно важно при высоких требованиях к концентричности (concentricity).
• Фрезерные (многоосевые) станки. Референтная точка для фрезерного станка используется для калибровки положения шпинделя относительно стола, особенно при сложной геометрии деталей в авиа- и автомобильной промышленности. Привязка всех осей начинается с корректного homing — перемещения до срабатывания home-датчика.
• Автоматизация производственных линий. Референтная точка в автоматизации отвечает за синхронизацию нескольких станков: совпадение точек исключает накопление погрешностей при передаче заготовок и позволяет координировать все этапы технологического процесса.

Как упростить работу с референтной точкой

Автоматизированные системы

Современные датчики касания и измерительные щупы позволяют автоматически корректировать референтные координаты в процессе работы. Система компенсирует температурные деформации и механический износ направляющих.

Программное обеспечение

Графические интерфейсы Fanuc упрощают ввод параметров через сенсорные панели. Встроенные мастера настройки пошагово проводят оператора через процедуру установки референтной точки с автоматической проверкой корректности.

Рекомендации

Ведение журнала калибровок позволяет отслеживать дрейф координат и планировать профилактическое обслуживание. Обучение операторов процедурам восстановления референтной точки снижает время простоя при сбоях.

Роль Siderus в поставке станков с ЧПУ

Компания Siderus поставляет оригинальные токарные и фрезерные станки Fanuc различных конфигураций, а также запчасти, кабели, датчики и другие комплектующие. Оборудование сопровождается полной технической документацией. Референтная точка в станках «Фанук» настраивается на этапе пусконаладочных работ, операторы получают базовые инструкции от производителя. Мы осуществляем прямые поставки, гарантируем подлинность оборудования и соответствие отраслевым стандартам.

Заключение

Без определения референтной точки станок «не знает», где находятся его оси после включения, и любая операция становится потенциально ошибочной. Именно реферирование позволяет системе управления синхронизировать все координаты.

Следуйте проверенному алгоритму, чтобы исключить ошибки позиционирования:

1. Включите станок и проверьте состояние батареек привода.
2. В режиме HANDLE переместите оси в центр рабочей зоны.
3. В меню SYSTEM установите параметры 1240 и 1815 в нули, перезагрузите систему.
4. Проверьте перемещение в референтную точку с помощью команды G28.
5. Обратитесь к Siderus за поддержкой и документацией для станков Fanuc.
