Радиоэлементы: что это, виды и применение в промышленности

Радиоэлементы представляют собой базовые компоненты электронных схем промышленного оборудования. Данные компоненты обеспечивают функционирование систем управления, преобразование сигналов и электропитание устройств автоматизации. В статье разберем классификацию радиодеталей, их характеристики, принципы работы и практические рекомендации по выбору компонентов для производственных задач.

Что такое радиоэлементы

Радиоэлементы — это электронные компоненты, предназначенные для управления электрическими сигналами в составе электронных схем. Термин сохранился с времен развития радиотехники, хотя сегодня эти компоненты применяются во всех областях электроники: от силовых преобразователей до микропроцессорных систем управления.

Радиодетали делятся на две основные категории:

• Пассивные компоненты не требуют внешнего источника энергии для выполнения своих функций. К ним относятся резисторы, конденсаторы, катушки индуктивности. Эти элементы могут только рассеивать или накапливать энергию, но не усиливают сигнал.
• Активные компоненты способны усиливать сигналы и управлять потоком энергии. В эту группу входят транзисторы, диоды, микросхемы. Для работы им необходимо питание, они могут преобразовывать и усиливать входные сигналы.

Различие принципиально для понимания работы схем: пассивные элементы формируют характеристики цепей (сопротивление, емкость), активные — обеспечивают управление и обработку сигналов.

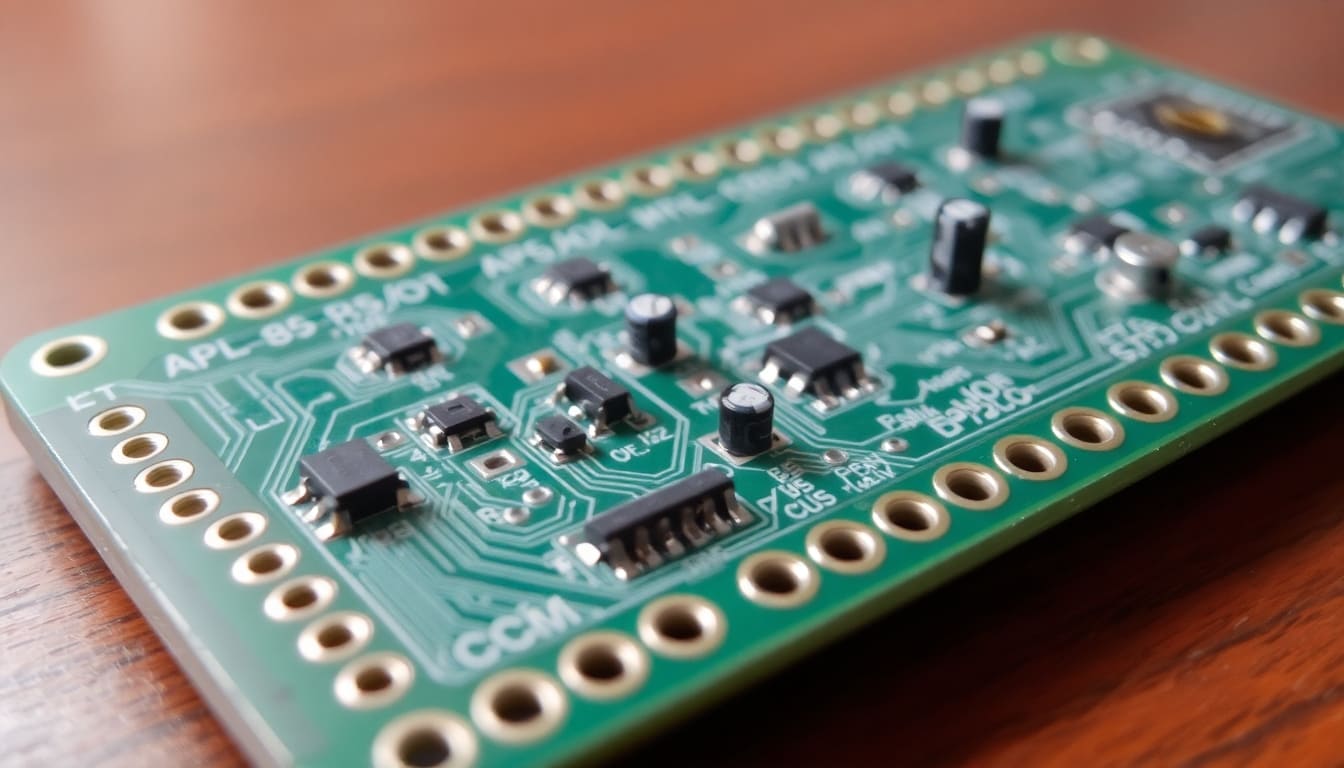

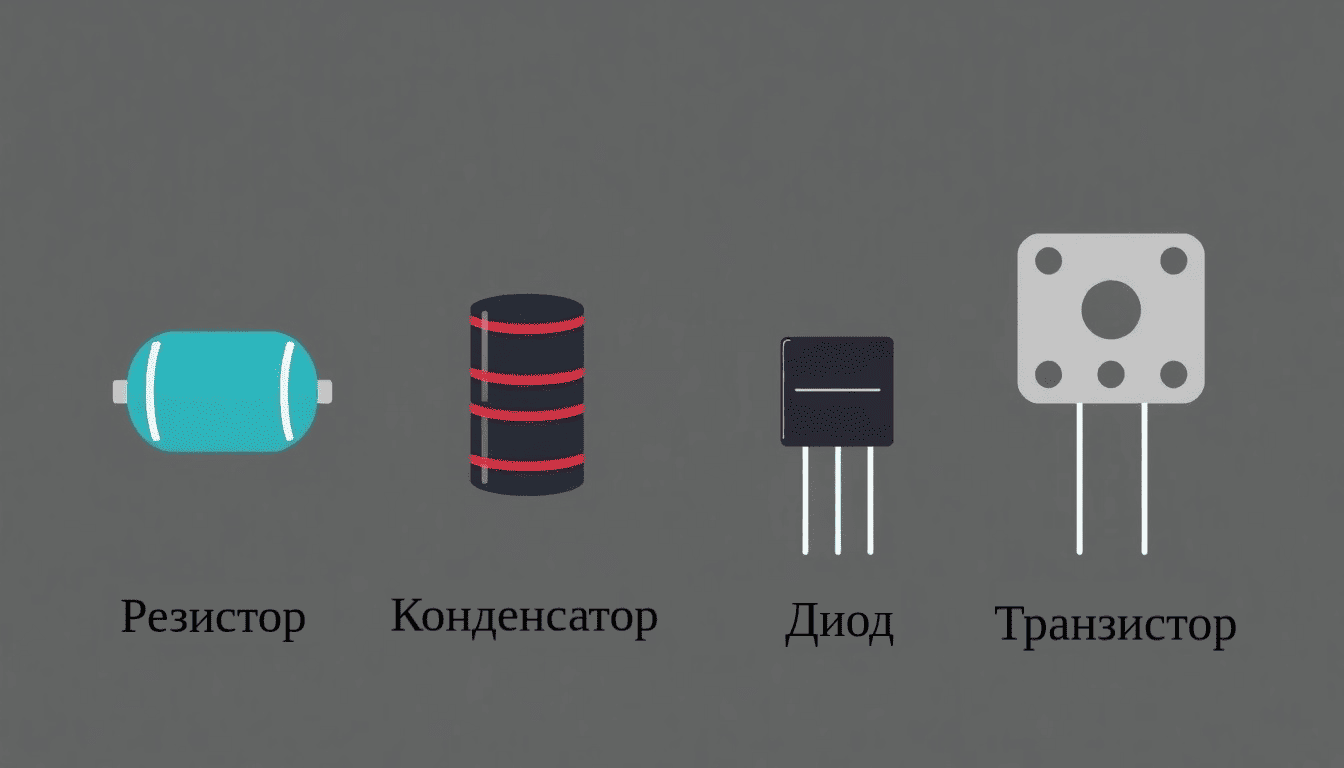

Основные виды радиоэлементов

Резисторы

Резисторы ограничивают ток в электрической цепи и создают падение напряжения. В промышленной электронике они выполняют функции:

• токоограничения для защиты компонентов;
• деления напряжения в измерительных цепях;
• согласования импедансов;
• формирования времязадающих цепей.

Типы резисторов по конструкции:

• Постоянные — с фиксированным сопротивлением (углеродные, металлопленочные, проволочные).
• Переменные — потенциометры для регулировки параметров.
• Подстроечные — для точной настройки схем при производстве.

Конденсаторы

Конденсаторы накапливают электрический заряд и используются для:

• фильтрации пульсаций в источниках питания;
• развязки цепей по постоянному току;
• формирования времязадающих цепей;
• компенсации реактивной мощности.

Основные типы конденсаторов:

• Керамические — для высокочастотных цепей (до нескольких ГГц).
• Электролитические — большая емкость для фильтров питания.
• Пленочные — стабильность параметров в силовых применениях.
• Танталовые — компактность при высокой емкости.

Диоды

Диоды пропускают ток только в одном направлении благодаря свойствам p-n перехода. Промышленные применения:

• выпрямление переменного тока в блоках питания;
• защита от обратной полярности;
• ограничение выбросов напряжения;
• детектирование сигналов.

Специализированные типы диодов:

• Выпрямительные — для преобразования AC/DC (1N4007, BY255).
• Диоды Шоттки — быстрое переключение, малое падение напряжения.
• Стабилитроны — стабилизация напряжения.
• Светодиоды — индикация состояния оборудования.
• TVS-диоды — защита от импульсных перенапряжений.

Пример из практики: диоды ON Semiconductor серии MBR используются в импульсных преобразователях напряжения промышленных контроллеров. Диоды Шоттки MBR20100CT (20А, 100В) обеспечивают КПД преобразователя до 95% за счет малого падения напряжения 0,7В.

Транзисторы

Транзисторы выполняют функции электронных ключей и усилителей сигналов. В промышленной автоматике применяются для:

• коммутации нагрузок (реле, электродвигатели);
• усиления сигналов датчиков;
• формирования импульсов управления;
• преобразования уровней сигналов.

Классификация транзисторов:

• Биполярные (BJT) — управление током базы, высокий коэффициент усиления.
• Полевые (FET) — управление напряжением затвора, высокое входное сопротивление.
• MOSFET — быстрое переключение в импульсных схемах.
• IGBT — сочетание свойств биполярных и полевых для силовой электроники.

Другие радиоэлементы

Катушки индуктивности накапливают энергию в магнитном поле. Применяются в фильтрах питания, дросселях, трансформаторах. Промышленные дроссели Würth Elektronik серии WE-PD фильтруют высокочастотные помехи (пульсации) в линиях питания оборудования.

Реле обеспечивают гальваническую развязку силовых и управляющих цепей. Твердотельные реле Omron серии G3PH (например, модель G3PH-2075B) способны коммутировать токи до 75А без механического износа контактов.

Микросхемы интегрируют множество компонентов в одном корпусе. Операционные усилители, микроконтроллеры, драйверы, интерфейсные микросхемы — основа современных систем управления.

Предохранители защищают оборудование от перегрузок. Быстродействующие предохранители Littelfuse серии 885 срабатывают приблизительно за 0,5-1с. при десятикратном превышении номинального тока.

Характеристики радиодеталей

Электрические параметры

Корректный выбор радиодеталей требует понимания их электрических характеристик:

Для резисторов:

• Номинальное сопротивление резисторов (Ом, кОм, МОм).
• Допустимая мощность рассеивания (0,125–50 Вт).
• Допуск (точность) — от ±20% до ±0,01%.
• Температурный коэффициент сопротивления (ТКС).

Для конденсаторов:

• Номинальная емкость конденсатора (пФ, нФ, мкФ, мФ).
• Рабочее напряжение (должно превышать максимальное в схеме в 1,5–2 раза).
• Тангенс угла потерь (ESR для электролитических).
• Температурная стабильность (X7R, C0G для керамических).

Для полупроводников:

• Максимальный ток (постоянный и импульсный).
• Максимальное напряжение (пробивное).
• Падение напряжения в открытом состоянии.
• Время переключения (важно для импульсных схем).

Пример расчета: для ограничения тока светодиода (20 мА, 2В) при питании 24В требуется резистор R =" (24-2)/0,02 = "1,1 кОм. Мощность: P =" I²×R = "0,02²×1100 =" 0,44 Вт. Выбираем резистор "1,1 кОм, 1 Вт.

Физические параметры

Типы корпусов определяют способ монтажа:

• SMD (поверхностный монтаж) — 0402, 0603, 0805, 1206 для пассивных компонентов.
• THT (выводной монтаж) — для мощных компонентов и ручной сборки.
• Специальные корпуса — TO-220, TO-247 для силовых транзисторов с теплоотводом.

Температурные характеристики:

• Рабочий диапазон: коммерческий (0...+70°C), индустриальный (-40...+85°C), военный (-55...+125°C).
• Температурная стабильность параметров.
• Требования к охлаждению для мощных компонентов.

Надежность компонентов:

• MTBF (среднее время наработки на отказ) — от 100 000 часов для промышленных компонентов.
• Устойчивость к вибрации и ударам по стандартам IEC.
• Влагозащита — конформное покрытие для работы в агрессивных средах.

Принципы работы основных радиоэлементов

Резисторы и конденсаторы

Работа резистора основана на законе Ома: U =" I × "R. При протекании тока через резистор электрическая энергия преобразуется в тепловую. Применяется для создания эталонных напряжений в АЦП, обратной связи в усилителях и ограничения пусковых токов.

Конденсатор накапливает заряд Q =" C × "U. При подаче напряжения происходит зарядка через экспоненциальную зависимость с постоянной времени τ =" R × "C. В импульсных блоках питания конденсаторы сглаживают пульсации: при частоте 100 кГц и токе 10А требуется емкость C =" I/(2×f×ΔU) = "10/(2×100000×0,1) =" 500 мкФ для пульсаций "100 мВ.

RC-цепочки формируют фильтры и времязадающие цепи. Фильтр нижних частот с частотой среза fc =" 1/(2π×R×C) подавляет высокочастотные помехи в измерительных каналах промышленных контроллеров.

Диоды и транзисторы

P-n переход в диоде создает потенциальный барьер 0,7В для кремния. При прямом смещении барьер снижается, ток растет экспоненциально. При обратном — протекает только ток утечки (микроамперы). Вольт-амперная характеристика определяет рабочую точку диода в схеме.

Транзистор содержит два p-n перехода. В биполярном транзисторе малый ток базы управляет большим током коллектора с коэффициентом усиления β =" 50–300. Полевой транзистор управляется напряжением затвора без потребления тока управления.

Например, для включения реле 24 В/0,5 А нужен транзистор, рассчитанный на ток не менее 0,5 А (скажем, BD139 с β≈100). В этом случае потребуется базовый ток порядка 5 мА, а резистор базы около 820 Ω.

Где применяются радиоэлементы

Системы промышленной автоматизации производства используют весь спектр электронных компонентов. ПЛК Siemens S7-1500 содержит:

• микропроцессоры для обработки логики;
• оптроны для гальванической развязки входов;
• силовые ключи для управления выходами;
• прецизионные АЦП для аналоговых сигналов.

Силовая электроника требует компонентов с высокими токами и напряжениями:

• IGBT-модули в преобразователях;
• диоды в выпрямителях;
• снабберные цепи для защиты от перенапряжений;
• электролитические конденсаторы в звене постоянного тока.

Телекоммуникационное оборудование предъявляет следующие требования к частотным характеристикам:

• малошумящие усилители на GaAs-транзисторах;
• керамические фильтры для селекции сигналов;
• кварцевые резонаторы для стабилизации частоты.

Измерительные системы требуют прецизионных компонентов:

• инструментальные усилители с CMRR >120 дБ;
• прецизионные резисторы в мостовых схемах;
• стабильные источники опорного напряжения.

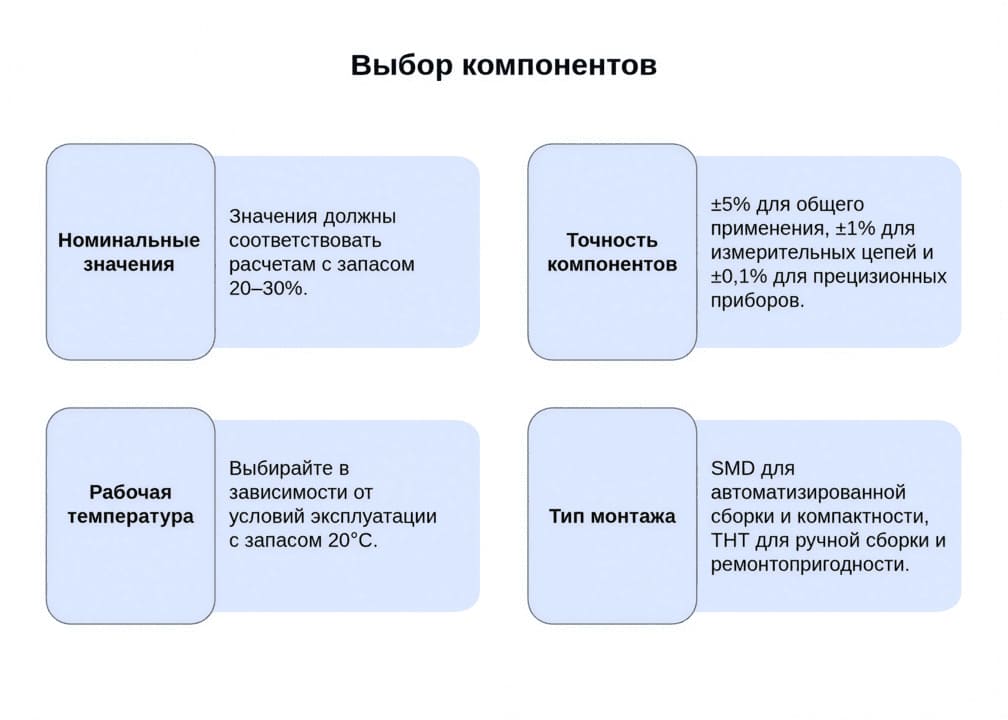

Как выбрать радиоэлементы

Ключевые параметры

Выбор компонентов начинается с анализа электрической схемы и условий эксплуатации:

Номинальные значения должны соответствовать расчетным с запасом 20–30%. Для резистора в цепи 12В/0,1А выбираем мощность P =" U×I×1,3 = "1,56 Вт, округляем до 2 Вт.

Точность компонентов определяется требованиями схемы:

• ±5% — общего применения;
• ±1% — измерительные цепи;
• ±0,1% — прецизионные приборы.

Рабочая температура выбирается по условиям эксплуатации с запасом 20°C. Для цеха с температурой до +45°C выбираем компоненты с верхней границей +70°C минимум.

Тип монтажа зависит от технологии производства:

• SMD — автоматизированная сборка, компактность;
• THT — ручной монтаж, ремонтопригодность.

Рекомендации по подбору

Для измерительных схем:

• Резисторы с ТКС <50 ppm/°C (Vishay, Yageo).
• Конденсаторы C0G/NP0 со стабильностью ±30 ppm/°C.
• Операционные усилители с дрейфом <0,5 мкВ/°C.

Для силовой электроники:

• MOSFET с RDS(on) <10 мОм для минимизации потерь.
• Конденсаторы с низким ESR и током пульсаций >10А.
• Радиаторы с тепловым сопротивлением <1°C/Вт.

Для цифровых схем:

• Логические микросхемы с совместимыми уровнями (3,3В/5В).
• Развязывающие конденсаторы 0,1 мкФ на каждую микросхему.
• Согласующие резисторы для высокоскоростных линий.

Проверка совместимости включает:

• соответствие напряжений питания;
• согласование логических уровней;
• достаточность нагрузочной способности;
• электромагнитную совместимость.

Установка и обслуживание радиоэлементов

SMT-монтаж: нанесение паяльной пасты, установка компонентов автоматами, пайка в печах по термопрофилю, оптический контроль качества пайки.

THT-монтаж: паяльник 300–350°C, флюс, антистатический браслет для защиты от ESD, соблюдение времени пайки <3с.

Тестирование: визуальный контроль (отсутствие перегрева и трещин), измерение мультиметром, функциональные тесты, термоциклирование.

Защита от статики: ESD-безопасные рабочие места с заземлением, антистатическая упаковка, ионизаторы воздуха в зонах монтажа, регулярный контроль сопротивления заземления <10Ом.

Тепловой режим: расчет теплового сопротивления переход-среда, применение термопаст с λ>5 Вт/(м×К), охлаждение при >20Вт, контроль температуры корпуса термопарами.

Обслуживание: проверка затяжки силовых соединений, контроль состояния электролитических конденсаторов, очистка от пыли и загрязнений, измерение сопротивления изоляции.

Итоги: обеспечение надежности электронных систем

Радиоэлементы обеспечивают функционирование электронных систем производства. От качества компонентов зависит точность управления и надежность оборудования.

Алгоритм выбора радиодеталей для промышленных применений:

1. Анализ технических требований — определите электрические параметры схемы, условия эксплуатации и требования к надежности.
2. Выбор типов компонентов — подберите резисторы, конденсаторы, полупроводники с необходимыми характеристиками и запасом по параметрам.
3. Проверка совместимости — убедитесь в согласовании уровней сигналов, тепловых режимов и электромагнитной совместимости.
4. Валидация решения — проведите макетирование, тестирование в реальных условиях и анализ надежности перед серийным внедрением.
