Profibus: что это такое и как работает в промышленной автоматизации

Profibus — это международный стандарт промышленной полевой шины, обеспечивающий надежную связь между устройствами автоматизации. Протокол профибус позволяет объединить контроллеры, датчики, исполнительные механизмы и другое оборудование в единую сеть для обмена данными в режиме реального времени.

Что такое Profibus

Profibus (Process Field Bus) представляет собой открытый стандарт цифровой коммуникации для автоматизации, разработанный в Германии в 1989 году. Протокол стандартизирован в соответствии с международными нормативами IEC 61158 и IEC 61784, что гарантирует совместимость оборудования различных производителей.

Технология Profibus в автоматизации решает задачу создания универсальной промышленной сети, которая способна работать в жестких условиях производства. Система обеспечивает детерминированный обмен данными между полевыми устройствами и системами управления с минимальными временными задержками.

Архитектура профибус базируется на модели OSI и использует только три уровня: физический, канальный и прикладной. Такая структура обеспечивает высокую скорость передачи данных и простоту реализации протокола в промышленных устройствах.

Устройство сети Profibus

Физический уровень

Физическая реализация сети Profibus основана на стандарте RS-485 для варианта DP и технологии MBP (Manchester Coded, Bus Powered) для PA. Передача данных осуществляется по экранированной витой паре характерного фиолетового цвета, что обеспечивает защиту от электромагнитных помех в промышленной среде.

Скорость передачи в сети Profibus DP достигает 12 Мбит/с на расстоянии до 100 метров. При снижении скорости до 9,6 кбит/с максимальная длина сегмента увеличивается до 1200 метров. Для Profibus PA скорость всегда фиксирована на уровне 31,25 кбит/с, что обусловлено требованиями искробезопасности.

Топология сети представляет собой линейную шину с возможностью подключения до 126 устройств (32 на сегмент без повторителей). Экранированный кабель Profibus RS-485 имеет волновое сопротивление 150 Ом и требует установки терминаторов на концах сегмента для предотвращения отражения сигналов.

Протокол передачи

Принцип работы Profibus основан на детерминированном доступе к среде передачи. Для Profibus DP и PA используется механизм мастер-ведомый, где активные станции (мастера) инициируют обмен данными, а пассивные устройства (ведомые) отвечают только по запросу.

В Profibus коммуникация между мастерами организована через передачу маркера (токена). Каждый мастер получает право на передачу данных в течение определенного временного интервала, после чего передает токен следующему активному устройству. Profibus PA, в отличие от DP, имеет только одного мастера, поэтому токен не используется. Такой подход гарантирует предсказуемое время отклика системы.

Конфигурация устройств выполняется с помощью GSD-файлов (General Station Description), содержащих описание функциональных возможностей, параметров и диагностических данных конкретного оборудования. GSD-файл позволяет системе управления автоматически распознавать подключенные устройства и настраивать параметры обмена.

Основные варианты Profibus

Profibus DP (Decentralized Peripherals)

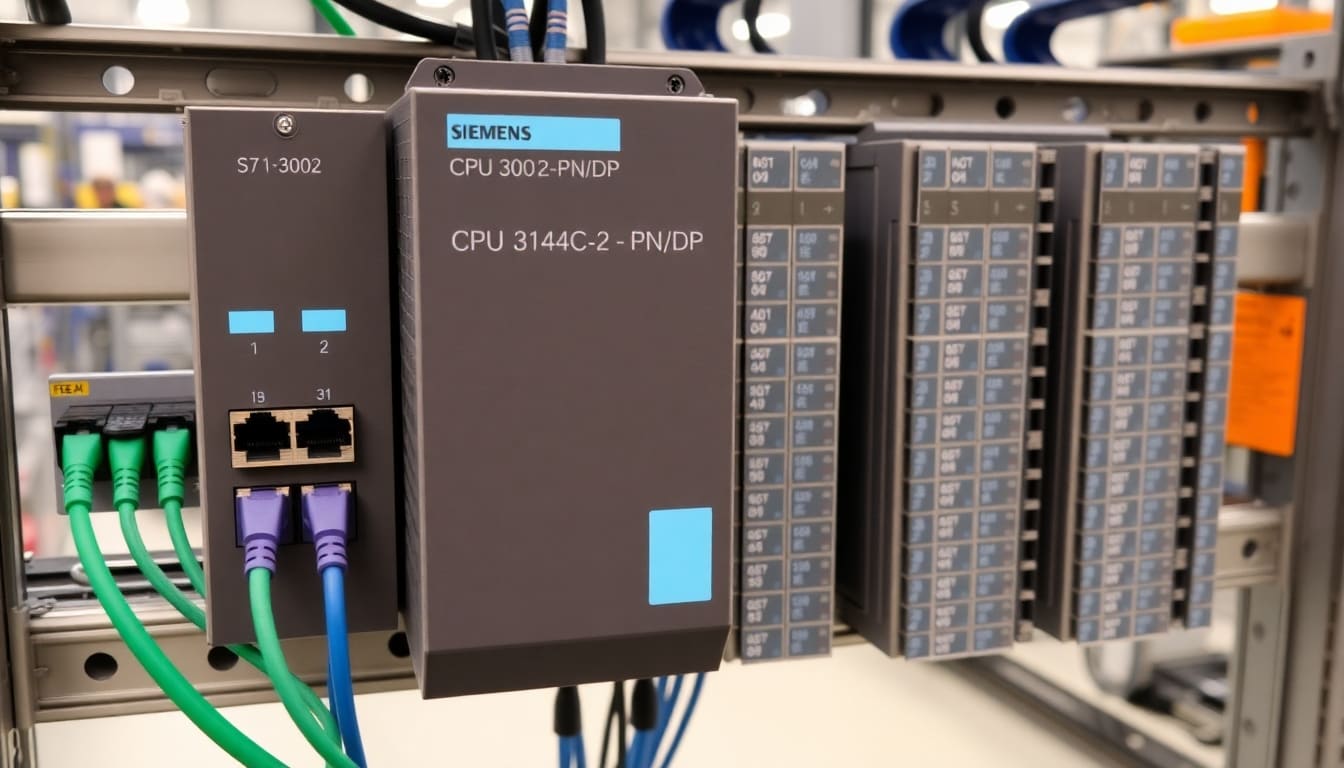

Profibus DP предназначен для высокоскоростного циклического обмена в системах заводской автоматизации. Протокол оптимизирован для связи PLC контроллера с распределенными устройствами ввода-вывода, частотными преобразователями, сервоприводами.

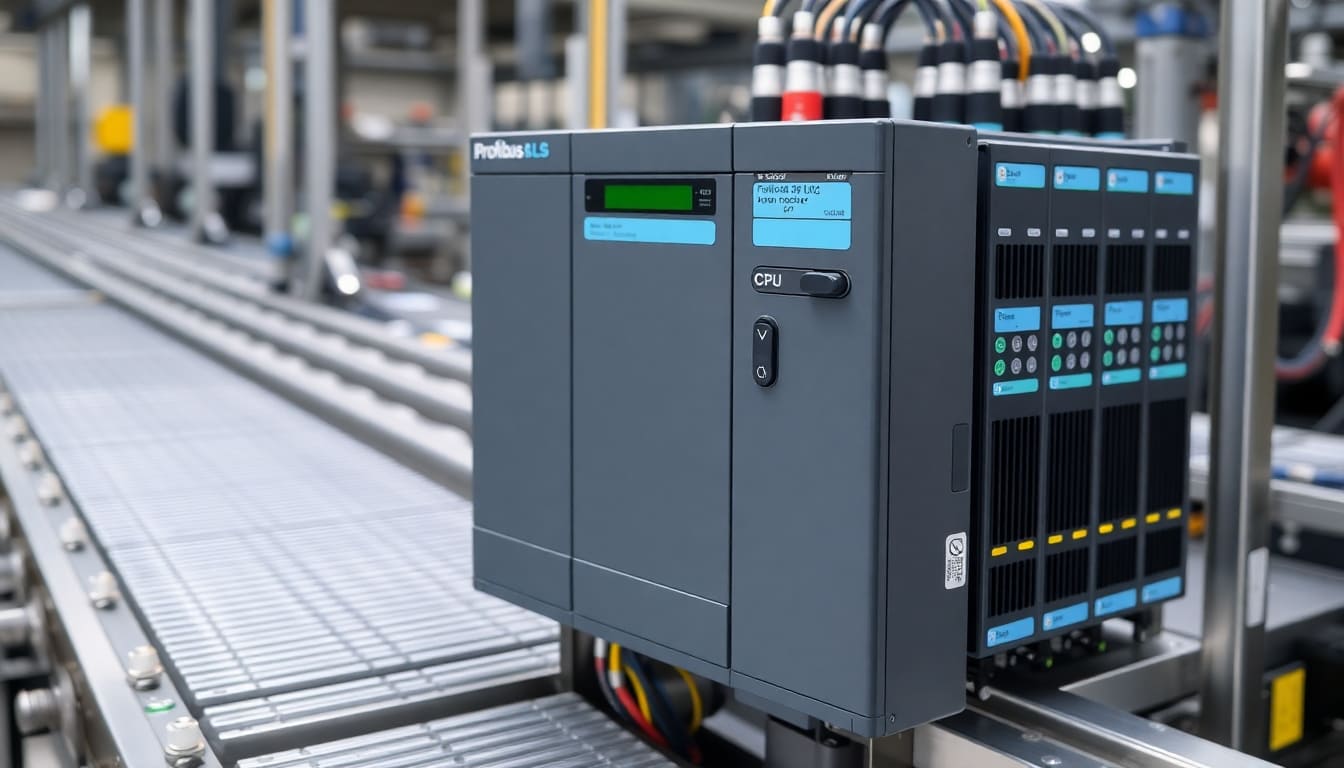

Типичное применение Profibus DP включает управление конвейерными линиями, где контроллер Siemens S7-400 опрашивает датчики и управляет приводами с периодом цикла 5-10 миллисекунд. Современные реализации включают расширения DPV1 и DPV2 для ациклического обмена и синхронизации.

Profibus PA (Process Automation)

Profibus PA разработан для применения в процессной автоматизации, включая химическую, нефтегазовую и фармацевтическую промышленность. Технология применяется для обеспечения искробезопасного подключения во взрывоопасных зонах при использовании специальных барьеров и сертифицированного оборудования (ATEX/IECEx)

Особенность Profibus PA — передача питания и данных по одному двухпроводному кабелю. Каждое устройство обычно потребляет порядка 10 мА, а максимальное число узлов на сегменте (до 32) зависит от суммарного потребления устройств: при большем токе отдельных приборов вместимость сегмента снижается. Интеграция Profibus PA с Profibus DP осуществляется через специальные шлюзы.

Profibus FMS (Fieldbus Message Specification)

Profibus FMS представляет собой универсальный протокол для сложных коммуникационных задач между интеллектуальными устройствами. Стандарт поддерживал объектно-ориентированную модель данных и широкий набор сервисов прикладного уровня.

В настоящее время Profibus FMS считается устаревшим и не рекомендуется для новых проектов. Функциональность FMS была интегрирована в современные промышленные протоколы, такие как Profinet, обеспечивающие большую гибкость и производительность.

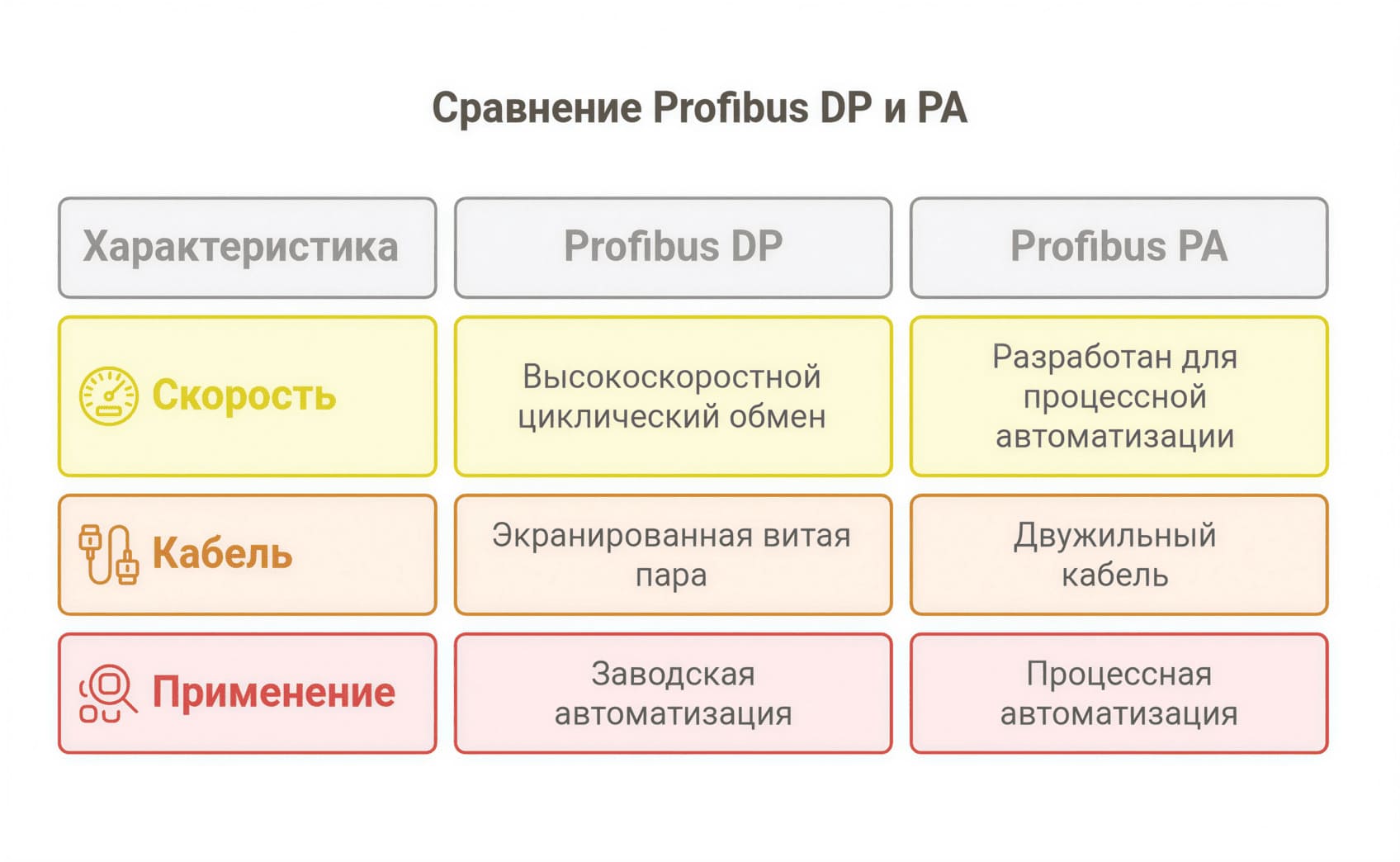

Сравнение вариантов Profibus

Принцип работы Profibus

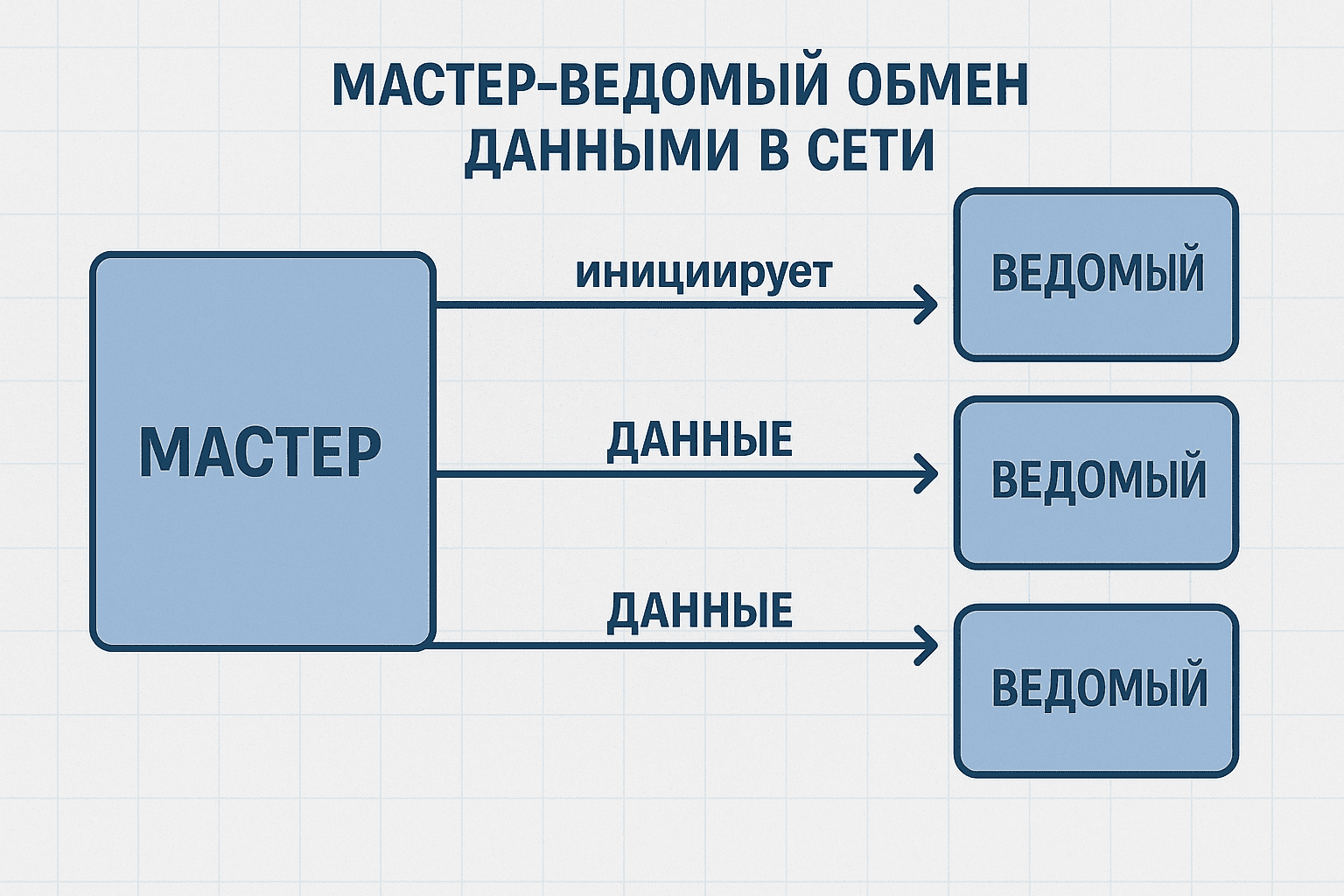

Мастер-ведомый механизм

Циклический обмен в сети Profibus организован по принципу опроса: мастер последовательно обращается к каждому ведомому устройству. Время цикла определяется количеством активных устройств и объемом передаваемых данных.

Мастера класса 1 выполняют циклический обмен данными, мастера класса 2 — ациклические функции (конфигурирование, диагностика). Инженерная станция может подключаться для мониторинга без нарушения основного обмена.

Диагностика и мониторинг

Встроенные механизмы диагностики Profibus обеспечивают раннее обнаружение проблем. Качество связи контролируется средствами диагностики Profibus (на уровне протокола и мастера), которые фиксируют число повторных передач, тайм-аутов и ошибок связи.

Специализированные инструменты для анализа Profibus сети:

• Profibus Tester PB-Q ONE — анализ качества сигналов
• ProfiTrace — декодирование телеграмм в реальном времени
• Siemens BT200 — портативный тестер кабелей

Преимущества Profibus

Высокая скорость передачи обеспечивает время реакции менее 10 миллисекунд. Детерминированный протокол Profibus гарантирует предсказуемое поведение системы в реальном времени.

Широкая совместимость оборудования от различных производителей (Siemens, ABB, Schneider Electric, Phoenix Contact, IFM) позволяет выбирать оптимальные решения. Масштабируемость сети Profibus DP — до 126 узлов (адресов) в общей сети; на одном RS-485 сегменте без повторителей может находиться не более 32 устройств, а повторители позволяют объединить до 4 сегментов для охвата полного количества узлов.

Ограничения Profibus

Физические ограничения Profibus RS-485 включают зависимость максимальной длины кабеля от скорости передачи. При 12 Мбит/с длина сегмента ограничена 100 метрами.

Количество узлов в сети ограничено 126 адресами. В больших системах это требует сегментирования и использования шлюзов. Постепенная миграция на Ethernet-based протоколы, такие как Profinet, обусловлена растущими требованиями к пропускной способности и функциональности современных производств. Для Profibus DP используется экранированный кабель с волновым сопротивлением 120 Ом и соответствующими терминаторами на концах сегмента.

Где применяется Profibus

В машиностроении Profibus обеспечивает интеграцию устройств на сборочных линиях, упаковочных машинах, металлообрабатывающих станках. Химическая промышленность использует Profibus PA для мониторинга параметров в резервуарных парках и управления запорной арматурой.

В энергетике применение Profibus включает:

• Автоматизация подстанций 35-750 кВ
• Мониторинг распределительных сетей
• Управление генерирующим оборудованием
• Интеграция устройств релейной защиты

Как выбрать оборудование Profibus

Ключевые параметры

Выбор Profibus оборудования начинается с определения требуемой скорости передачи данных. Для систем управления движением требуется максимальная скорость 12 Мбит/с, тогда как для сбора данных с медленных процессов достаточно 187,5 кбит/с.

Параметры для выбора оборудования:

• Скорость передачи: от 9,6 кбит/с до 12 Мбит/с
• Количество узлов: до 126 на сеть, 32 на сегмент
• Тип кабеля: экранированная витая пара, оптоволокно
• Температурный диапазон: -40...+70°C для промышленного исполнения
• Степень защиты: IP20 для шкафов, IP65/IP67 для полевого монтажа
• Взрывозащита: ATEX/IECEx для опасных зон

Рекомендации по подбору

Для заводской автоматизации оптимальным выбором будет Profibus DP с контроллерами Siemens S7-1500 или ABB AC500. Эти системы обеспечивают высокую производительность, развитые диагностические возможности, простоту программирования и обслуживания.

Процессная автоматизация требует использования Profibus PA с соответствующими барьерами искрозащиты и полевыми устройствами. Датчики Endress+Hauser, Yokogawa, KROHNE обеспечивают высокую точность измерений и надежность в жестких условиях эксплуатации.

Интеграция Profibus в существующие системы упрощается при выборе оборудования того же производителя. Siemens, Schneider Electric, Phoenix Contact предлагают полный спектр компонентов: от контроллеров до соединителей и диагностических инструментов.

Установка и настройка Profibus

Монтаж сети Profibus начинается с прокладки экранированного кабеля. Минимальное расстояние от силовых кабелей составляет 30 см. Экран подключается к заземлению во всех ключевых точках, обеспечивая эквипотенциальное соединение.

Пошаговая настройка Profibus:

1. Назначение адресов устройств
• Мастер-устройства: адреса 1–2 (адрес 0 — программатор / ПК)
• Ведомые устройства: адреса 3–125 (адрес 126 — заводской, не используется в работе)
• Установка через DIP-переключатели или программно
2. Загрузка GSD-файлов
• Скачивание с сайта производителя
• Импорт в среду разработки (TIA Portal, Automation Builder)
• Добавление устройств в проект
3. Конфигурирование параметров связи
• Скорость передачи данных
• Тайм-ауты и повторы
• Диагностические параметры
4. Тестирование сети
• Проверка качества сигналов осциллографом
• Измерение терминирующих сопротивлений (120 Ом)
• Анализ статистики ошибок
5. Ввод в эксплуатацию
• 24-часовой тест под нагрузкой
• Документирование конфигурации
• Создание резервных копий проекта

Роль Siderus в поставке Profibus-решений

Компания Siderus предлагает широкий ассортимент Profibus-совместимого оборудования от ведущих мировых производителей. В каталоге представлены контроллеры, модули ввода-вывода, датчики, исполнительные механизмы, диагностические приборы и аксессуары для построения надежных систем автоматизации.

Преимущества работы с Siderus включают прямые поставки от производителей Siemens, Phoenix Contact, IFM Electronic, Sick, Balluff, Allen-Bradley. Техническая экспертиза специалистов компании поможет подобрать оптимальную конфигурацию оборудования под конкретные задачи производства.

Для успешного внедрения Profibus на производстве следуйте алгоритму:

1. Определите задачу и условия эксплуатации. Проанализируйте требования: управление датчиками, контроль процессов, температурный режим, наличие взрывоопасных зон.
2. Выберите вариант Profibus. Используйте Profibus DP для заводской автоматизации. Применяйте Profibus PA для процессной автоматизации во взрывоопасных зонах.
3. Обратитесь к Siderus для подбора Profibus-оборудования. Специалисты помогут выбрать совместимые компоненты от Siemens, Sick, IFM с учетом бюджета и технических требований.
4. Установите сеть с соблюдением стандартов. Используйте экранированный кабель, выполните заземление, загрузите GSD-файлы и настройте параметры.
5. Проведите комплексное тестирование. Выполните диагностику специализированными приборами, проверьте стабильность связи, настройте мониторинг.

Siderus поставляет полный спектр Profibus-компонентов для построения и модернизации промышленных сетей. В каталоге представлены:

• контроллеры VIPA с интегрированными DP-портами;
• автономные Piconet®‑модули распределенного ввода-вывода;
• шлюзы DP/PA для интеграции полевых устройств;
• преобразователи RS-485/Ethernet;
• ПО Yokogawa, поддерживающее Profibus‑DP конфигурацию и диагностику устройств.

К нам обращаются, когда требуется надежный поставщик технически сложного оборудования, консультация и техническая поддержка. Присылайте ваши заявки на почту info@siderus.ru или звоните по телефону +7 (499) 647-47-07 — наши специалисты помогут вам подобрать необходимое оборудование от производителя и предоставят подробную информацию о стоимости и сроках поставки.
