Потенциометрические датчики: что это и как они работают в промышленности

Потенциометрические датчики — тип измерительных устройств в промышленной автоматике. Они преобразуют механическое перемещение в электрический сигнал, обеспечивая точный контроль положения в станках с ЧПУ, робототехнике, автомобилестроении и других отраслях. В этой статье разберем устройство, принцип работы и применение потенциометрических датчиков и дадим рекомендации по выбору оптимальной модели для вашего производства.

Что такое потенциометрический датчик

Потенциометрический датчик — это электромеханическое устройство, которое преобразует линейное или угловое перемещение в пропорциональный электрический сигнал через изменение сопротивления. По сути, это переменный резистор с подвижным контактом, положение которого определяет выходное напряжение.

Основной принцип работы базируется на использовании резистивного элемента и скользящего контакта (щетки). При перемещении объекта измерения щетка движется по резистивной дорожке, изменяя сопротивление между выводами. Это изменение преобразуется в аналоговый сигнал, пропорциональный положению.

Потенциометрический преобразователь работает подобно регулятору громкости в аудиоаппаратуре — поворот ручки изменяет сопротивление и, соответственно, уровень сигнала. В промышленных датчиках этот принцип адаптирован для высокоточных измерений с погрешностью менее 0,1%.

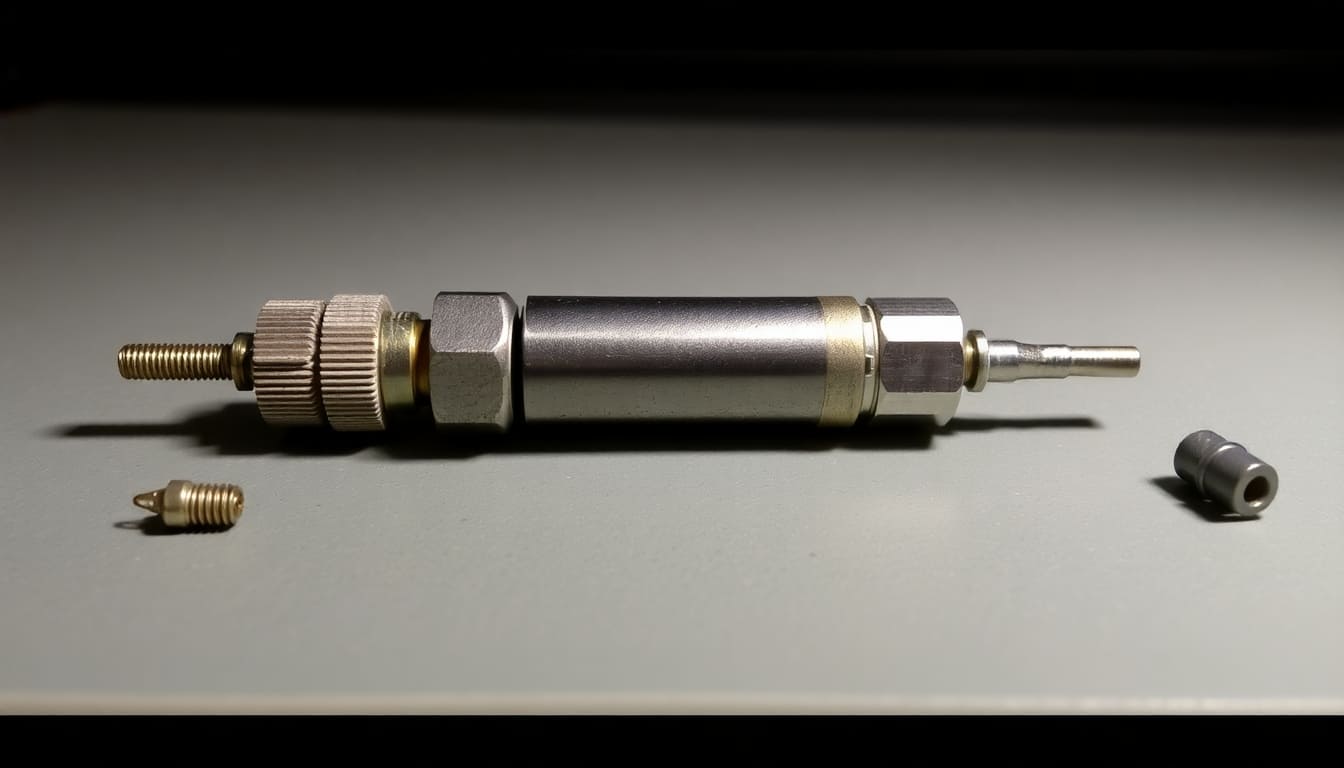

Устройство потенциометрического датчика

Основные компоненты

Конструкция потенциометрического датчика включает несколько ключевых элементов:

Резистивный элемент — основа датчика, выполненная из токопроводящего пластика или проволочной обмотки. Современные модели используют гибридные технологии с напылением проводящих полимеров, что обеспечивает ресурс от 50 до 100 миллионов циклов в зависимости от модели.

Подвижный контакт (щетка) — элемент из благородных металлов или специальных сплавов, обеспечивающий электрический контакт с резистивной дорожкой. Многоточечные щетки повышают надежность и снижают шум сигнала.

Корпус датчика — защитная оболочка из алюминиевого сплава или армированного пластика. Промышленные модели имеют степень защиты от IP40 для работы в чистых помещениях до IP65 для эксплуатации в условиях повышенной влажности и запыленности.

Механизм передачи движения — шток, вал или тросик, который передает перемещение от измеряемого объекта к подвижному контакту. В линейных датчиках используются прецизионные направляющие, в угловых — шарикоподшипники.

Типы корпусов

Производители предлагают различные конструктивные исполнения:

Цилиндрические корпуса — компактное решение диаметром 10-50 мм для встраивания в ограниченное пространство. Характерны для датчиков Megatron серии AL.

Прямоугольные корпуса — например, серия LRW от Novotechnik с габаритами от 30×30 мм. Удобны для монтажа на плоские поверхности, имеют стандартные крепежные отверстия.

Модульные конструкции — позволяют комбинировать различные типы выходов и диапазоны измерения в едином корпусе.

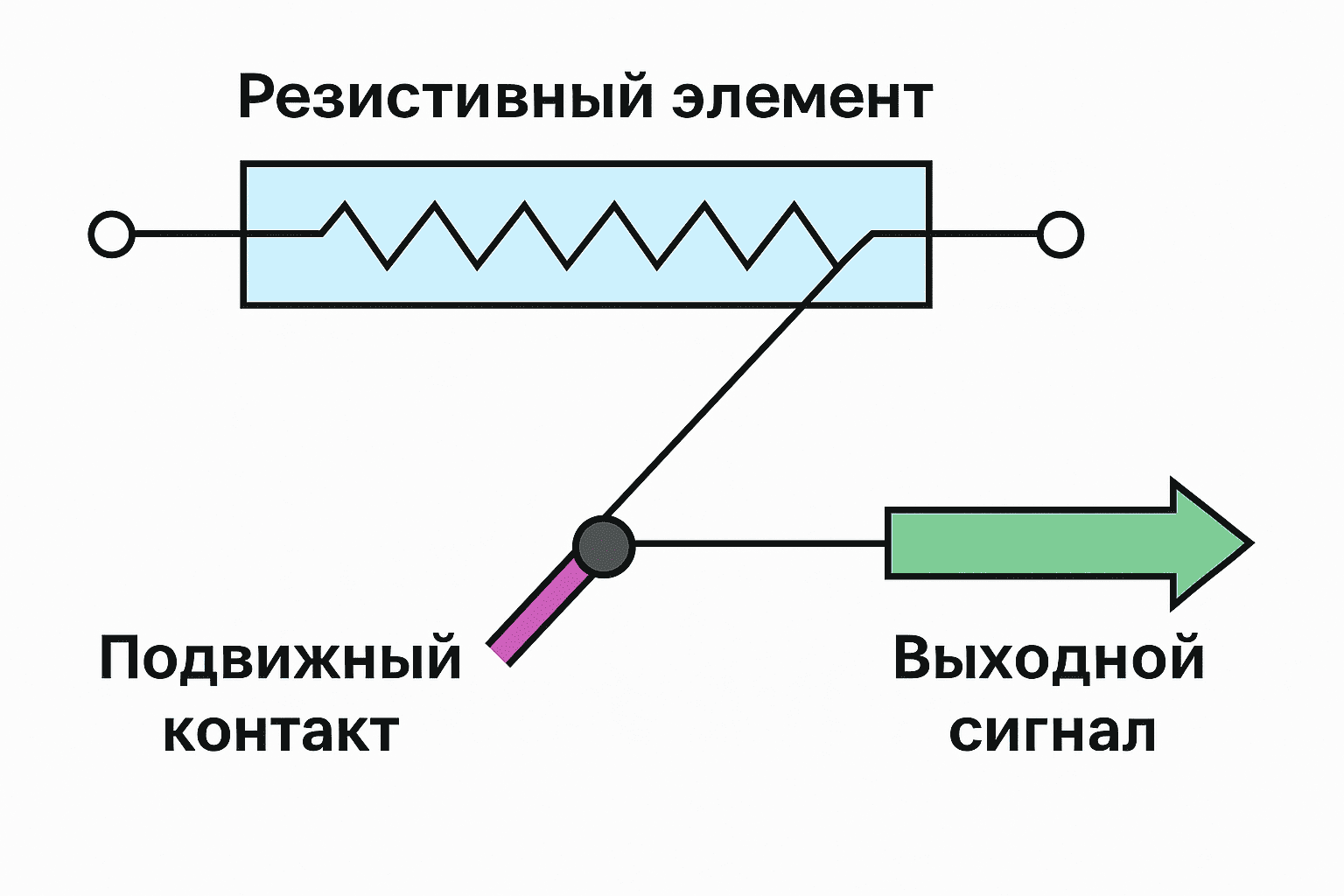

Принцип работы потенциометрического датчика

Изменение сопротивления

Работа потенциометрического датчика основана на законе Ома. На резистивный элемент подается постоянное напряжение питания (обычно 5-24 В). При перемещении щетки по резистивной дорожке изменяется сопротивление между щеткой и крайними выводами.

Выходное напряжение снимается с подвижного контакта и пропорционально его положению. Если щетка находится в начале дорожки, выходной сигнал минимален. При перемещении к концу дорожки напряжение линейно возрастает до максимума.

Математически это выражается формулой: Uвых =" Uпит × (R1/Rобщ), где "R1 — сопротивление от начала дорожки до текущего положения щетки.

Типы выходных сигналов

Потенциометрические датчики формируют несколько видов выходных сигналов:

Аналоговое напряжение — стандартные диапазоны 0-10 В, 0-5 В для прямого подключения к АЦП контроллеров. Обеспечивает высокое разрешение и быстродействие.

Токовый выход 4-20 мА — промышленный стандарт для передачи сигнала на большие расстояния без потерь. Невосприимчив к электромагнитным помехам.

Цифровые интерфейсы — некоторые модели имеют встроенные преобразователи для выдачи сигналов по протоколам CANopen, SSI, Modbus.

Линейность и точность

Точность измерения потенциометрического датчика определяется несколькими факторами:

Линейность — отклонение реальной характеристики от идеальной прямой. У качественных датчиков Novotechnik достигает 0,04%, что соответствует погрешности ±0,4 мм на диапазоне 1000 мм.

Разрешение — минимальное регистрируемое изменение положения. Зависит от шага проволочной обмотки или однородности токопроводящего пластика. Бесконечное разрешение у датчиков с пластиковой дорожкой.

Повторяемость — способность выдавать одинаковый сигнал при многократном позиционировании в одну точку. Типичное значение ±0,01 мм.

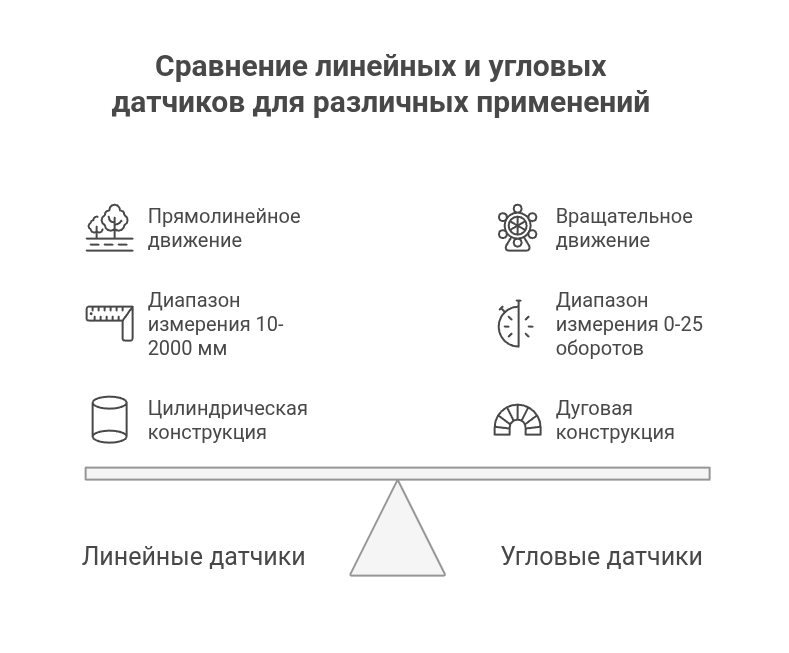

Виды потенциометрических датчиков

Линейные датчики

Линейные потенциометрические датчики измеряют прямолинейное перемещение объектов. Диапазоны измерения варьируются от 10 мм для прецизионных применений до 2000 мм для крупногабаритного оборудования.

Конструктивно представляют собой цилиндр или профиль с выдвижным штоком. Шток механически связан со щеткой, скользящей по резистивной дорожке внутри корпуса. Возвратная пружина обеспечивает постоянный контакт штока с измеряемым объектом.

Применяются в гидроцилиндрах, прессах, координатных столах, системах позиционирования.

Угловые датчики

Угловые потенциометрические датчики (поворотные потенциометры) регистрируют угол поворота вала. Стандартные диапазоны: 0–270°, 0–360° для однооборотных и до 25 оборотов для многооборотных моделей.

Резистивный элемент выполнен в виде дуги или спирали. Щетка закреплена на валу и при вращении изменяет точку контакта с резистивной дорожкой.

Используются для контроля положения заслонок, поворотных механизмов, в джойстиках управления.

Специализированные модели

Взрывозащищенные датчики — сертифицированы для работы во взрывоопасных зонах Ex ia IIC T4. Имеют искробезопасные цепи и герметичный корпус.

Высокотемпературные — с рабочим диапазоном до +200°C для металлургии и термопластавтоматов.

Миниатюрные — диаметром от 6 мм для медицинского оборудования и точного приборостроения.

С избыточностью — двух- и трехканальные системы для ответственных применений в авиации и атомной энергетике.

Важное замечание: не следует путать потенциометрические датчики с магнитострикционными (например, Temposonics), которые используют другой принцип измерения, хотя могут иметь аналоговый выход.

Преимущества потенциометрических датчиков

Потенциометрические датчики обладают рядом технических преимуществ:

• Высокая точность измерений — линейность до 0,04% обеспечивает прецизионный контроль положения. Это критично для станков с ЧПУ и измерительного оборудования.
• Простота конструкции — минимум электронных компонентов снижает вероятность отказов. Не требуется сложная электроника для обработки сигнала.
• Экономичность — стоимость в 3–5 раз ниже бесконтактных аналогов при сопоставимых характеристиках.
• Абсолютное измерение — выходной сигнал однозначно определяет положение без необходимости референцирования после включения питания.
• Широкий температурный диапазон — стандартные модели работают при -40...+120°C, специальные исполнения до +200°C.
• Устойчивость к перегрузкам — механическая конструкция выдерживает ударные нагрузки до 100g.

Недостатки потенциометрических датчиков

При выборе следует учитывать ограничения технологии:

• Механический износ — трение щетки о резистивную дорожку ограничивает ресурс. Типичный срок службы 10-50 млн циклов в зависимости от условий эксплуатации.
• Чувствительность к загрязнениям — пыль, масло, стружка могут нарушить контакт щетки с дорожкой. Требуется защита IP54 и выше для агрессивных сред.
• Ограниченная скорость перемещения — максимальная скорость движения щетки 10 м/с для линейных и 2000 об/мин для угловых датчиков.
• Шум контакта — при вибрациях возможны кратковременные разрывы контакта и скачки сигнала. Решается применением многоточечных щеток.
• Ограничения по току — через скользящий контакт можно пропускать ток не более 1 мА без ускоренного износа.

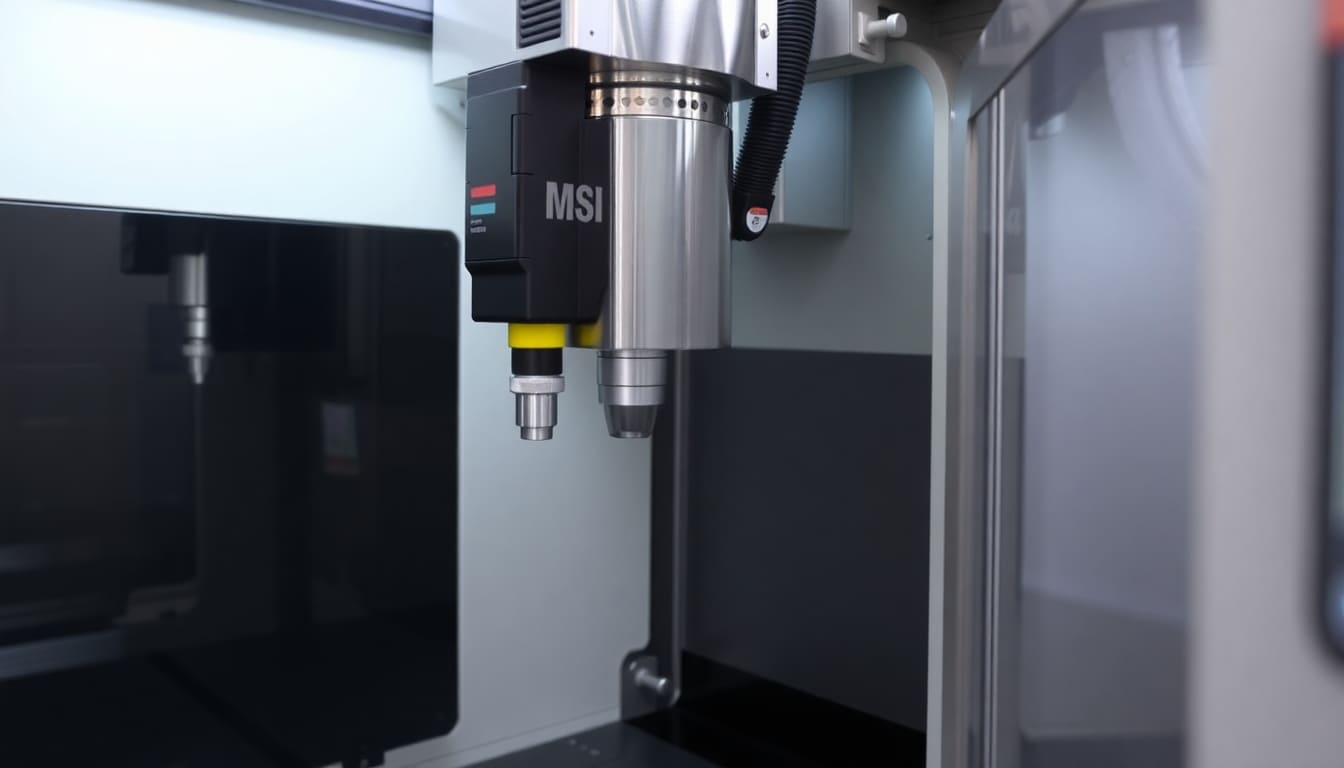

Применение потенциометрических датчиков

Потенциометрические датчики находят широкое применение в различных отраслях:

Станки с ЧПУ — контроль перемещения осей X, Y, Z с точностью ±0,01 мм. Датчики Novotechnik серии T/TE интегрируются в системы Siemens, Fanuc, Heidenhain.

Автомобилестроение — датчики положения дроссельной заслонки, педали акселератора, уровня топлива. Автомобильные модели имеют ресурс 15 млн циклов и защиту IP6K9K.

Медицинское оборудование — позиционирование рентгеновских аппаратов, томографов, хирургических столов. Требуется высокая точность 0,05% и электромагнитная совместимость.

Робототехника — обратная связь по положению звеньев манипуляторов. Компактные датчики MSI диаметром 13 мм встраиваются в шарниры.

Пример из практики: на заводе по производству пластиковых изделий датчики Novotechnik LWH-1500 контролируют положение пресс-форм в термопластавтоматах. Точность позиционирования ±0,1 мм обеспечивает стабильное качество отливок при производительности 120 циклов/час.

Как выбрать потенциометрический датчик

Ключевые параметры

При выборе потенциометрического датчика для автоматизации производства учитывайте:

Диапазон измерения — должен покрывать полный ход механизма с запасом 10-20%. Стандартные ряды: 25, 50, 75, 100, 150, 200, 300, 500, 750, 1000 мм.

Номинальное сопротивление — типовые значения 1, 2, 5, 10 кОм. Меньшее сопротивление обеспечивает лучшую помехозащищенность, но увеличивает потребление.

Линейность — для прецизионных задач выбирайте датчики с линейностью ≤0,1%. Для общепромышленных применений достаточно 0,3-0,5%. Лучшие модели обеспечивают линейность 0,04%.

Условия эксплуатации:

• Рабочая температура: стандарт -30...+100°C, расширенный диапазон -40...+150°C
• Влажность: до 95% без конденсации для IP54, любая для IP65-IP68
• Вибрации: стандартная устойчивость 20g (10-2000 Гц)

Электрическое подключение — разъемы М12, кабельный вывод, клеммная коробка. Длина кабеля обычно 2-5 м.

Рекомендации

• Для станков и координатных столов — линейные датчики MSI серии LWG с потенциометрическим выходом. Обеспечивают высокую точность и надежность при доступной цене.
• Для угловых измерений в приводах — датчики Megatron серии AL с выходом 4-20 мА. Двойные шарикоподшипники обеспечивают ресурс 50 млн оборотов.
• Для тяжелых условий — датчики Siko с корпусом из нержавеющей стали и защитой IP68. Работают при температуре -40...+85°C в агрессивных средах.
• Для высокой точности — прецизионные датчики Alfa Laval с высокой точностью измерения и разрешением для критически важных применений.

Краткий алгоритм выбора

1. Определите тип перемещения (линейное/угловое) и диапазон измерения с учетом полного хода механизма
2. Оцените условия эксплуатации: температура, влажность, вибрации, наличие загрязнений
3. Выберите тип выходного сигнала: напряжение 0-10В для коротких линий, ток 4-20мА для длинных
4. Подберите конструктивное исполнение: способ крепления, тип подключения, степень защиты IP
5. Обратитесь к специалистам Siderus для выбора оптимальной модели из ассортимента Novotechnik, Megatron, MSI

Установка и настройка потенциометрических датчиков

Правильный монтаж обеспечивает заявленные характеристики датчика:

Механический монтаж:

• Выровняйте ось датчика с направлением измеряемого перемещения. Несоосность более 0,5 мм снижает ресурс
• Закрепите корпус жестко, исключив вибрации. Используйте демпфирующие прокладки при необходимости
• Для линейных датчиков обеспечьте свободный ход штока без боковых нагрузок
• Соблюдайте монтажные размеры из документации производителя

Электрическое подключение:

• Используйте экранированный кабель для сигнальных цепей. Экран подключайте с одной стороны
• Прокладывайте сигнальные кабели отдельно от силовых на расстоянии минимум 30 см
• При использовании клеммных коробок обеспечьте надежный контакт проводников
• Для разъемов М12 момент затяжки 0,6 Нм

Калибровка и проверка:

• Подайте питание согласно спецификации (обычно 24В DC)
• Проверьте выходной сигнал мультиметром в крайних положениях
• Линейность проверяйте минимум в 5 точках по диапазону
• При необходимости откорректируйте нулевую точку и масштаб в контроллере

Типичные ошибки монтажа:

• Превышение допустимой скорости перемещения
• Механические перегрузки на шток или вал
• Неправильная полярность питания
• Отсутствие защиты от помех
