Индукционный датчик: принцип работы и применение в промышленности

Что такое индукционный датчик

Индукционный датчик представляет собой бесконтактный электронный прибор, предназначенный для обнаружения металлических объектов без физического контакта с ними. Принцип работы индуктивного датчика основан на изменении параметров электромагнитного поля при приближении ферромагнитного материала к чувствительной зоне устройства.

Что такое индуктивный датчик с технической точки зрения? Это устройство, которое создает переменное магнитное поле и реагирует на его изменения при появлении металлических предметов в зоне действия. В отличие от оптических или ультразвуковых датчиков, индуктивный датчик бесконтактный работает исключительно с металлами, что делает его незаменимым в промышленной автоматике.

Основное преимущество таких устройств — высокая устойчивость к внешним помехам, пыли, влаге и агрессивным средам. Индукционный датчик — это надежное решение для автоматизированных линий, где требуется точное определение положения металлических деталей.

Устройство индуктивного датчика

Основные компоненты

Устройство индуктивного датчика включает несколько ключевых элементов, обеспечивающих его функционирование.

• Катушка индуктивности является сердцем датчика: она создает переменное магнитное поле высокой частоты.
• Генератор вырабатывает электромагнитное излучение с частотой от 100 кГц до 1 МГц, питающее катушку.
• Триггер Шмитта выполняет важную функцию преобразования аналогового сигнала в дискретный логический сигнал, обеспечивая четкое переключение между состояниями "обнаружен объект" и "объект отсутствует".
• Усилитель формирует выходной сигнал достаточной мощности для управления внешними цепями автоматизированной системы.
• Резонансный контур, образованный катушкой индуктивности и конденсатором, настроен на определенную частоту и обеспечивает максимальную чувствительность датчика к изменениям магнитного поля.

Типы корпусов

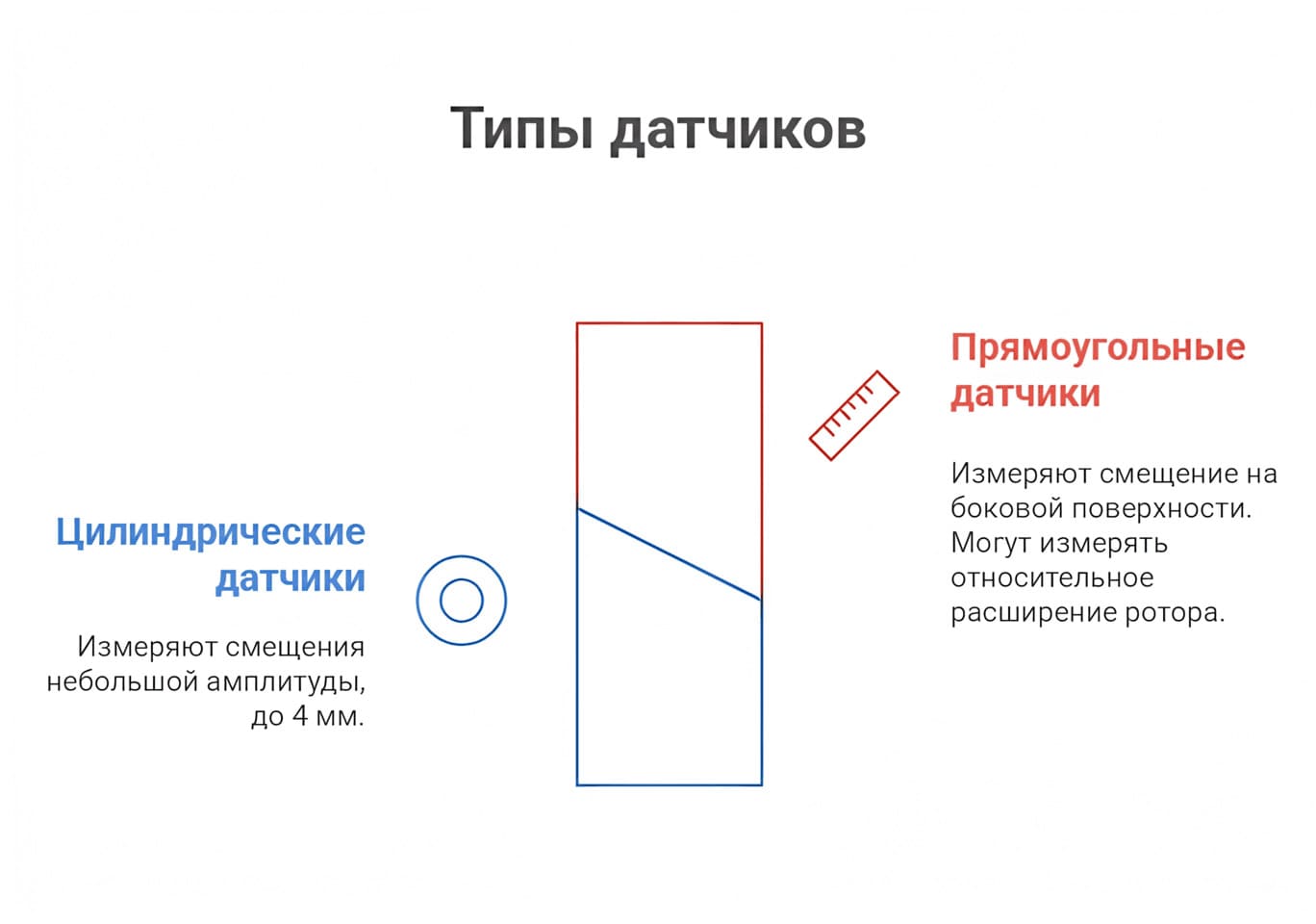

Корпуса индукционных датчиков разнообразны по форме и размерам. Цилиндрические датчики выпускаются в стандартных диаметрах M12, M18, M30 и устанавливаются в технологические отверстия оборудования. Прямоугольные модели обеспечивают удобный монтаж на плоских поверхностях и часто используются в качестве конечных выключателей.

Степень защиты IP корпуса определяет возможность работы в различных условиях: от IP65 для защиты от пыли и водяных струй до IP68 для полного погружения в жидкости.

Принцип работы индукционного датчика

Создание магнитного поля

Работа индуктивного датчика начинается с генерации высокочастотного переменного тока, который протекает через катушку индуктивности. Этот ток создает переменное магнитное поле, распространяющееся от торцевой поверхности датчика в окружающее пространство.

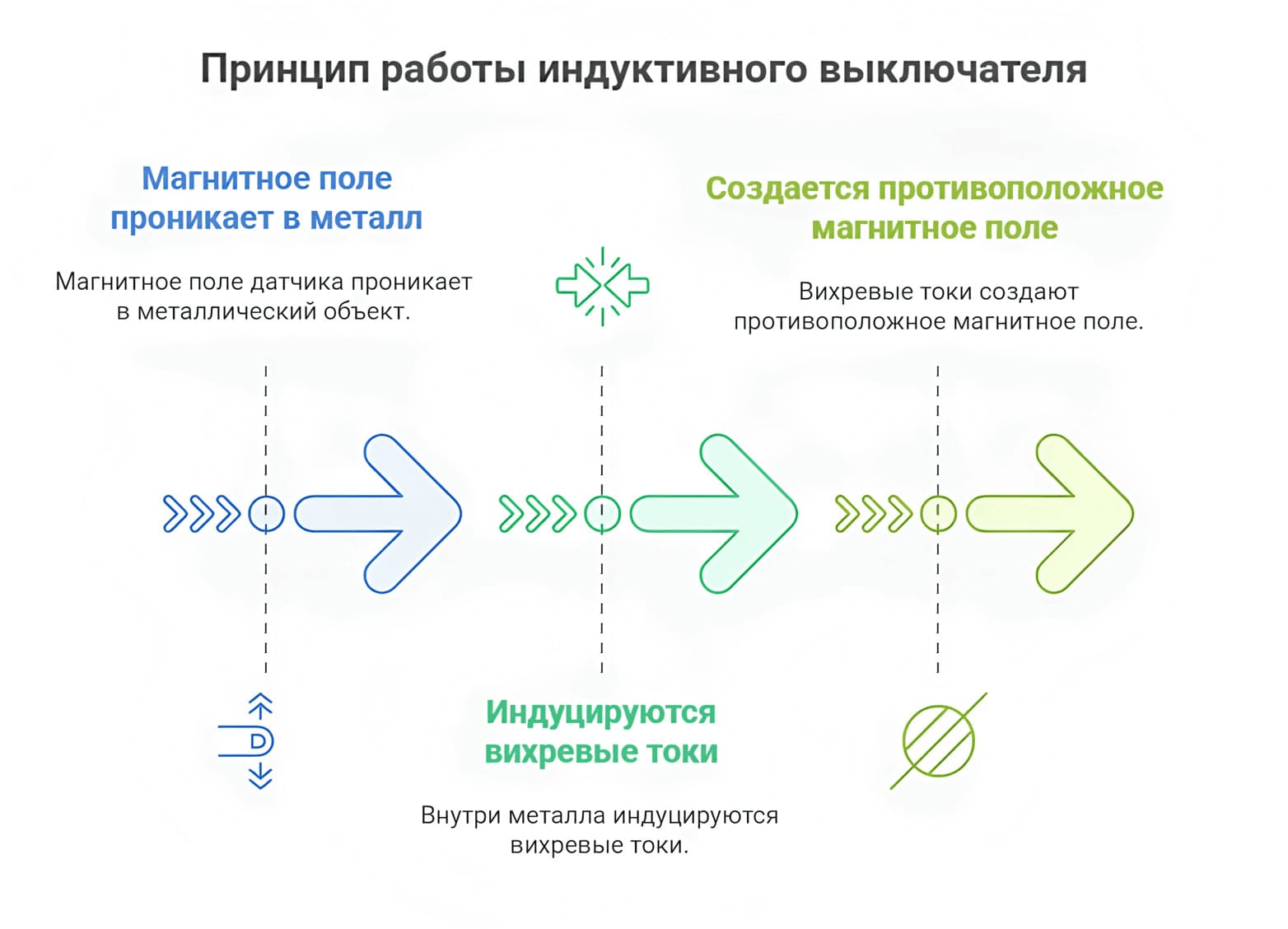

Принцип действия индуктивного выключателя основан на том, что магнитное поле проникает в металлические объекты и индуцирует в них вихревые токи, называемые токами Фуко. Эти токи создают собственное магнитное поле, противоположное по направлению полю датчика.

Обработка сигнала

Когда металлический объект попадает в зону действия датчика, возникающие токи Фуко поглощают энергию генератора, что приводит к затуханию колебаний в резонансном контуре. Амплитуда колебаний снижается пропорционально размеру и материалу обнаруженного объекта.

Схема обработки сигнала анализирует изменения амплитуды и через триггер Шмитта формирует четкий логический сигнал. Это обеспечивает стабильную работу без ложных срабатываний при вибрациях или незначительных изменениях расстояния до объекта.

Выходной сигнал

Выходной сигнал индукционного датчика может быть дискретным (включено/выключено) или аналоговым (пропорциональным расстоянию до объекта). Дискретные датчики выдают сигналы типа NPN или PNP, совместимые с различными системами управления. Аналоговые модели обеспечивают точное измерение расстояния в диапазоне срабатывания.

Виды индукционных датчиков

По типу подключения

Индукционные датчики классифицируются по количеству проводов подключения. Двухпроводные модели работают последовательно с нагрузкой и не требуют отдельного источника питания. Трехпроводные датчики имеют отдельные провода питания и сигнала, обеспечивая большую гибкость подключения.

Четырех- и пятипроводные модели предоставляют дополнительные возможности, такие как нормально открытый и нормально закрытый контакты одновременно. PNP и NPN структуры определяют полярность выходного сигнала и совместимость с различными системами автоматизации.

По назначению

Индукционный датчик положения используется для точного определения местоположения деталей на конвейерах и в станках. Датчики скорости измеряют частоту прохождения зубьев шестерен или отверстий в дисках. Датчики перемещения обеспечивают непрерывный контроль линейного или углового перемещения объектов.

Конечные выключатели на основе индукционного принципа заменяют механические аналоги в условиях высоких нагрузок, вибраций или агрессивных сред.

Специальные исполнения

Взрывозащищенные датчики с маркировкой ATEX предназначены для работы во взрывоопасных зонах химических и нефтегазовых производств. Высокотемпературные модели выдерживают нагрев до 200°C и применяются в металлургии и термообработке.

Датчики с расширенным диапазоном срабатывания обеспечивают обнаружение объектов на расстоянии до нескольких сантиметров, что важно для крупногабаритных деталей.

Преимущества индукционных датчиков

Надежность индукционных датчиков обусловлена отсутствием механических частей, подверженных износу. Срок службы качественных моделей превышает 10 лет непрерывной работы. Устойчивость к внешним воздействиям позволяет использовать их в условиях высокой влажности, запыленности и температурных перепадов.

Высокая точность обнаружения металлических объектов достигается благодаря стабильности электромагнитного поля и отсутствию влияния оптических помех. Частота переключения современных датчиков достигает нескольких килогерц, что обеспечивает работу с быстро движущимися объектами.

Простота установки и подключения делает индукционные датчики популярными в промышленной автоматике. Большинство моделей имеют светодиодную индикацию состояния, упрощающую настройку и диагностику.

Ограничения индукционных датчиков

Основное ограничение индукционных датчиков — чувствительность только к электропроводящим материалам. Пластик, дерево, стекло и керамика не обнаруживаются такими устройствами. Различные металлы имеют разную степень влияния на магнитное поле: диапазон срабатывания для алюминия составляет около 40% от номинального значения для стали.

Влияние внешних электромагнитных полей может снижать точность работы датчика. Мощные электродвигатели, сварочное оборудование и радиопередатчики создают помехи, требующие применения экранированных кабелей и фильтров.

Температурные изменения влияют на параметры электронных компонентов, что может приводить к дрейфу точки срабатывания. Качественные датчики имеют температурную компенсацию, минимизирующую этот эффект.

Где применяются индукционные датчики

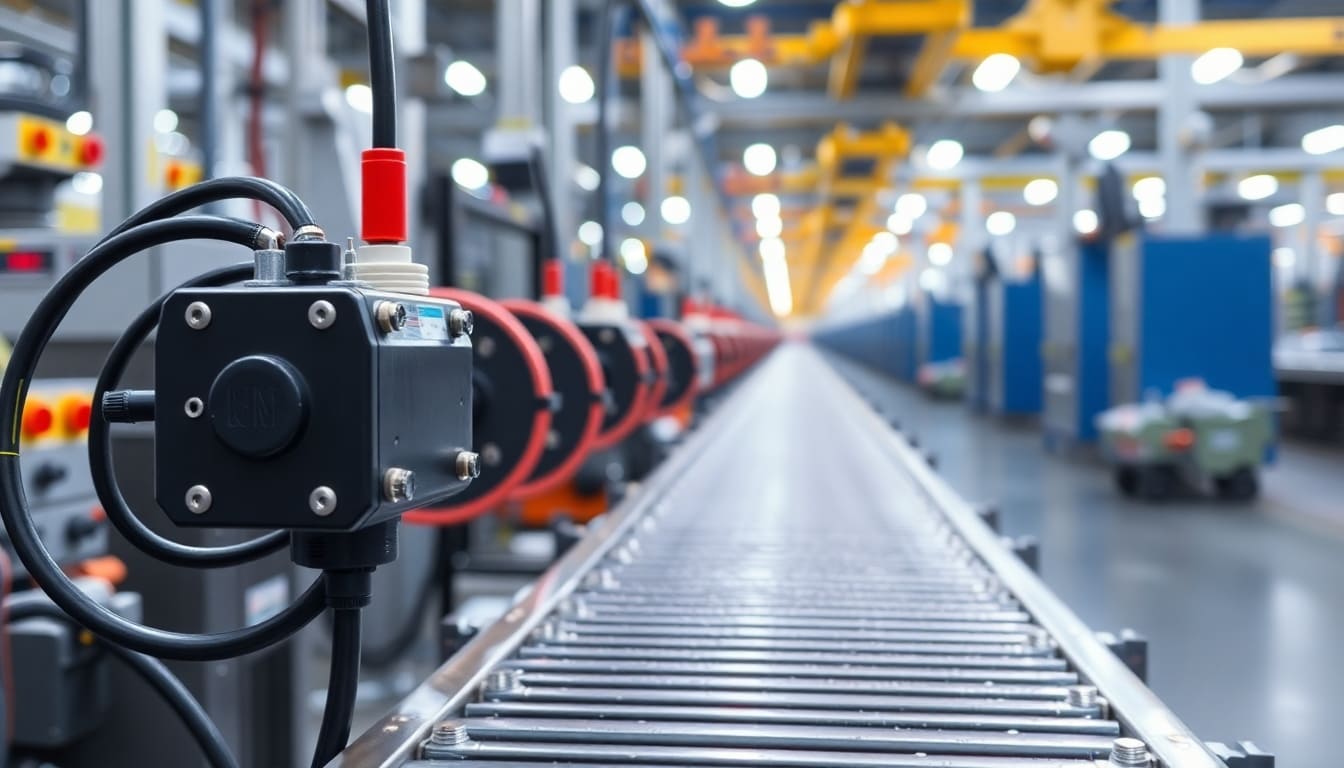

Индукционные датчики в промышленности находят широкое применение благодаря своей универсальности и надежности. В машиностроении они контролируют положение заготовок в станках ЧПУ, обеспечивая точную обработку деталей. На конвейерных линиях датчики подсчитывают изделия и контролируют их правильное расположение.

В пищевой промышленности индукционные датчики подсчитывают металлические крышки банок и контролируют работу упаковочного оборудования. Их использование обеспечивает гигиеничность процесса, так как исключается физический контакт с продукцией.

Автомобилестроение активно использует индукционные датчики для контроля скорости вращения валов, положения поршней и других движущихся частей двигателя. Датчики IFM широко применяются в автоматизированных линиях сборки автомобилей, обеспечивая высокую точность позиционирования.

В энергетике индукционные датчики контролируют положение затворов турбин, состояние коммутационного оборудования и скорость вращения генераторов. Их надежность критически важна для безопасности энергетических объектов.

Как выбрать индукционный датчик

Ключевые параметры

• Выбор индуктивного датчика начинается с определения диапазона срабатывания (Sn), который указывается для стандартной стальной пластины. Для других материалов применяются поправочные коэффициенты: для латуни — 0,5, для алюминия — 0,4, для нержавеющей стали — 0,8.
• Частота переключения определяет максимальную скорость обнаруживаемых объектов. Для медленных процессов достаточно 25 Гц, для высокоскоростных конвейеров требуется 1-5 кГц.
• Напряжение питания должно соответствовать параметрам системы управления: 12-24В постоянного тока или 110-240В переменного тока.
• Условия эксплуатации определяют требования к корпусу датчика. Рабочая температура от -25°C до +70°C подходит для большинства применений, но для экстремальных условий нужны специальные модели.
• Степень защиты IP65 обеспечивает защиту от пыли и струй воды, IP68 — полную герметичность.

Рекомендации по подбору

При выборе индукционного датчика важно учитывать тип обнаруживаемого металла и точность позиционирования. Для ферромагнитных материалов (сталь, железо) используется полный диапазон срабатывания, для цветных металлов — с поправочными коэффициентами.

Настройка индуктивного датчика требует правильного выбора рабочего зазора. Оптимальное расстояние составляет 0,8 от номинального диапазона срабатывания, что обеспечивает стабильную работу при вибрациях и температурных изменениях.

Импортные датчики от компаний Carlo Gavazzi и IFM отличаются высоким качеством, длительным сроком службы и широким диапазоном рабочих температур. Siderus предоставляет полный ассортимент таких устройств с технической поддержкой.

Установка и настройка индукционных датчиков

Монтаж индукционного датчика требует соблюдения определенных правил для обеспечения стабильной работы. При установке в металлический корпус необходимо предусмотреть достаточный зазор между чувствительной поверхностью и металлическими элементами конструкции. Экранированные кабели предотвращают влияние электромагнитных помех на точность срабатывания.

Настройка включает регулировку чувствительности потенциометром (если он предусмотрен) и проверку рабочего зазора с помощью эталонного объекта. Светодиодная индикация облегчает процесс настройки, показывая состояние датчика в реальном времени.

Калибровка индукционного датчика выполняется с использованием объектов из того же материала, который будет обнаруживаться в рабочем процессе. Документирование настроек помогает при последующем обслуживании и замене оборудования.
