Фотодатчик: что это такое и как работает в промышленности

Фотодатчик — это важнейший элемент современной промышленной автоматики. Он работает по принципу регистрации отражённого или прерванного оптического сигнала, позволяя бесконтактно обнаруживать объекты, контролировать положение и считывать события на производственных линиях. Фотоэлектрические датчики востребованы в машиностроении, упаковке, пищевой промышленности, логистике и робототехнике.

Что такое фотодатчик

Фотодатчик — это фотоэлектрический датчик, реагирующий на свет (инфракрасный, видимый или лазерный). В основе его работы лежит излучение светового луча и регистрация его отражения, прохождения или прерывания объектом. Такие датчики обеспечивают высокую точность обнаружения, быстрый отклик и подходят для объектов из любого материала — пластика, стекла, бумаги, дерева, ткани или металла.

В отличие от индуктивных или емкостных датчиков, фотодатчики работают бесконтактно, с большими расстояниями срабатывания и могут фиксировать даже прозрачные или очень тонкие объекты. Это делает их идеальными для конвейерных линий, упаковочных машин, роботов и систем позиционирования.

Устройство фотоэлектрического датчика

Основные компоненты

Любой фотодатчик состоит из:

• Источника света — чаще всего это инфракрасный излучатель, видимый светодиод или лазерный диод.
• Приемника сигнала — это фотоэлемент, преобразующий свет в электрический сигнал.
• Электронной схемы обработки — для анализа сигнала и формирования выходного сигнала.
• Корпуса, обеспечивающего защиту от внешних факторов (чаще всего со степенью защиты IP65 или IP67 для промышленного применения).

Источник и приёмник могут быть расположены в одном корпусе (моноблочные модели) или в разных (барьерные исполнения).

Типы корпусов

В промышленности используются:

• Цилиндрические датчики — типоразмеры M12, M18, M30; легко интегрируются в стандартные отверстия и кронштейны.
• Прямоугольные — удобны для монтажа на плоскости, часто применяются в сборочных линиях.
• Компактные модели — подходят для установки в ограниченных пространствах, внутри станков или распределительных шкафов.

Принцип работы фотодатчика

Излучение и приём света

В процессе работы световой луч излучается и направляется в область контроля. Если объект прерывает или отражает луч, приемник фиксирует изменение интенсивности света и подаёт сигнал.

Этот метод бесконтактен, не вызывает износа и позволяет регистрировать даже объекты малых размеров и нестандартной формы.

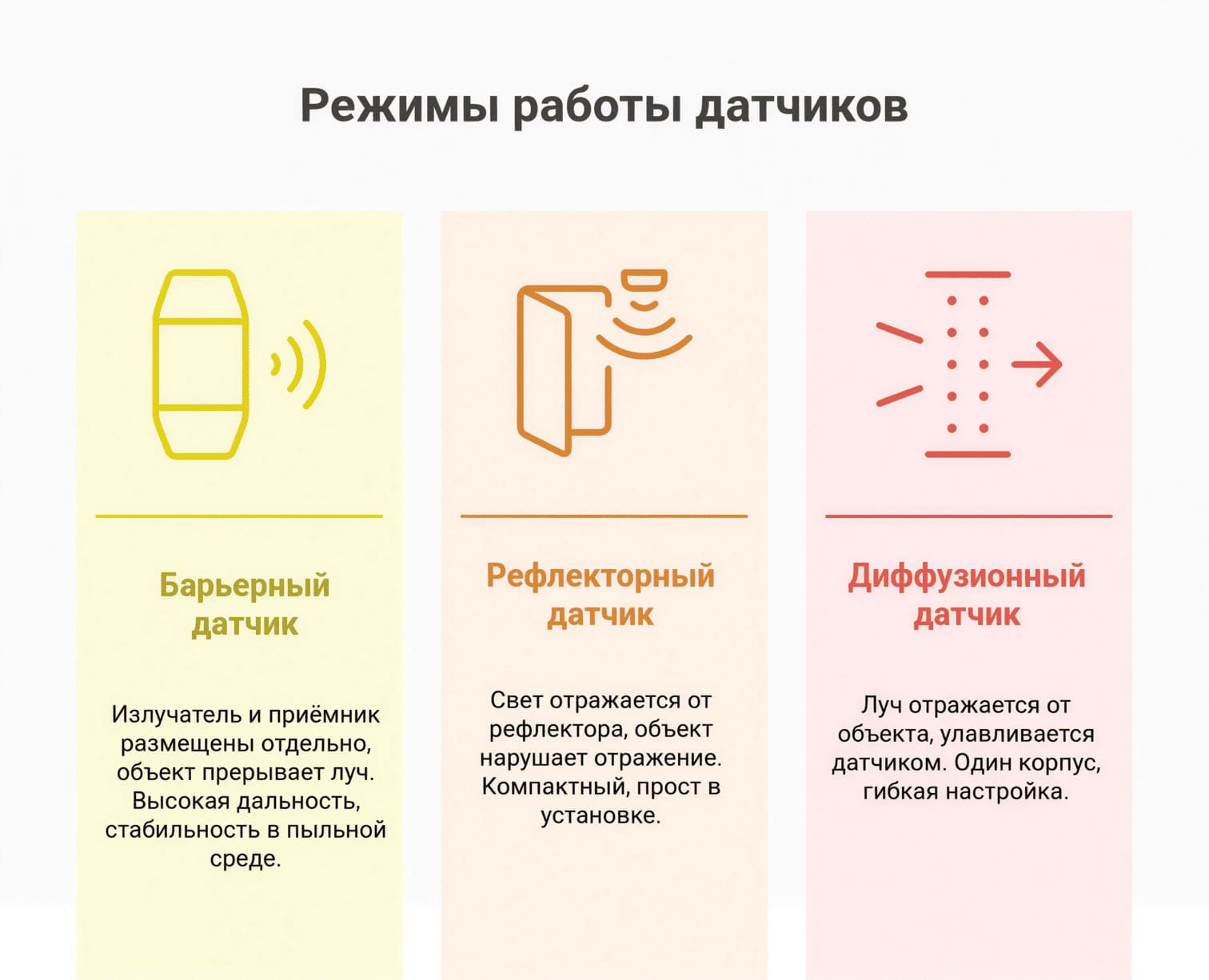

Типы обнаружения

1. Барьерный датчик. Излучатель и приёмник размещены отдельно. Объект прерывает прямой луч между ними.
• Преимущества: высокая дальность срабатывания (до 30 м), стабильность в пыльной среде.
• Пример: подсчет ящиков на длинном конвейере.
2. Рефлекторный датчик. Свет отражается от рефлектора — специального отражателя. Объект между датчиком и рефлектором нарушает отражение.
• Плюсы: компактность и простая установка.
• Применение: проверка наличия упаковки на паллете.
3. Диффузионный датчик. Луч отражается от самого объекта и улавливается приёмником.
• Преимущества: всего один корпус, гибкая настройка.
• Идеален для: конвейеров с переменной формой и положением объекта.

Выходной сигнал

Фотодатчики могут выдавать:

• Дискретный сигнал (вкл/выкл) — например, при появлении объекта;
• Аналоговый сигнал — пропорционален расстоянию (в специализированных моделях);
• Цифровой интерфейс — PNP или NPN логика для подключения к PLC (программируемым контроллерам);
• IO-Link — интеллектуальный интерфейс для мониторинга и конфигурации датчика.

Виды фотодатчиков

Фотодатчики классифицируются по нескольким параметрам: типу излучения, методу обнаружения объектов, а также по назначению и условиям применения. Понимание этих различий помогает выбрать устройство, наиболее подходящее под конкретную задачу — будь то точное позиционирование, контроль наличия изделий на линии или работа в загрязнённой среде.

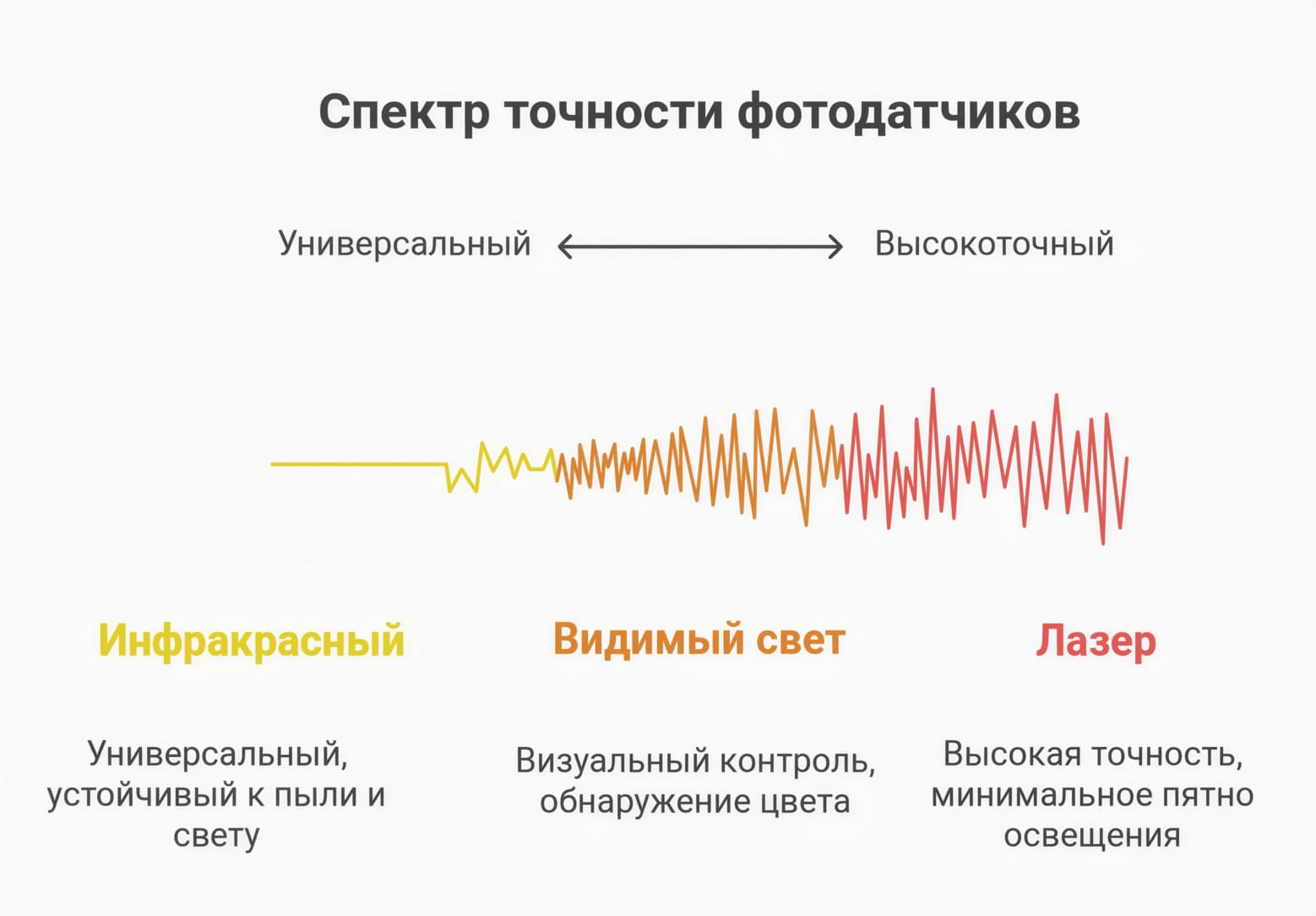

По типу излучения

Различие между фотодатчиками начинается с того, какой световой диапазон они используют. Это напрямую влияет на дальность, точность и устойчивость к внешним условиям:

• Инфракрасные фотодатчики — работают в невидимом спектре, устойчивы к внешнему освещению и пыли. Это универсальные модели, применяемые на большинстве промышленных линий. У них хорошее соотношение «стоимость/дальность/надёжность».
• Лазерные фотодатчики — используют узкий пучок лазерного света, благодаря чему достигается высокая точность обнаружения (до 0.1 мм) и минимальное пятно освещения даже на расстоянии нескольких метров. Такие устройства идеально подходят для задач, где требуется точное позиционирование деталей, например, в сборке электроники или измерении расстояния.
• Датчики на видимом свете — применяются, когда важно визуально контролировать луч (на этапе настройки), а также для обнаружения цветных или контрастных объектов. Их используют в упаковочной и текстильной промышленности, где материалы могут быть разноцветными или глянцевыми.

По методу обнаружения

Фотодатчики также различаются по способу, которым они «видят» объект. Это определяет конфигурацию установки и чувствительность к разным внешним воздействиям:

• Барьерный фотодатчик (through-beam): состоит из двух отдельных блоков — излучателя и приёмника, расположенных напротив друг друга. Когда объект пересекает луч, датчик подаёт сигнал. Дальность действия может достигать 50 метров. Это один из самых стабильных типов — он слабо чувствителен к загрязнениям и обеспечивает уверенное обнаружение даже в сложных условиях (например, пыльные конвейеры или большие склады).
• Рефлекторный фотодатчик (retro-reflective): работает в паре со специальным отражателем. Излучатель и приёмник находятся в одном корпусе, а отражённый от рефлектора свет возвращается к приёмнику. Если объект находится между ними — луч прерывается. Такие модели легче в установке, чем барьерные, и при этом обеспечивают хорошую дальность (до 10 м).
• Диффузионный фотодатчик (diffuse-reflective): наиболее универсальный тип. Свет отражается от самого объекта и фиксируется приёмником. Подходит для ситуаций, где невозможно установить рефлектор или приёмник напротив. Однако стабильность работы зависит от цвета, формы и отражающей способности объекта — глянцевые или чёрные поверхности могут потребовать ручной подстройки чувствительности.

По назначению и условиям эксплуатации

Фотодатчики также подразделяются по сфере применения и рабочим условиям:

• Для подсчёта объектов — часто используются барьерные датчики с высокой частотой переключения (до 1 кГц), позволяющие надёжно учитывать проходящие изделия.
• Для позиционирования и регулировки — применяются лазерные фотодатчики в сборочных линиях, где важна точность на уровне миллиметров и даже микронов.
• Для обнаружения прозрачных объектов — специализированные диффузионные модели с настраиваемым порогом чувствительности, применяемые в пищевой и фармацевтической отраслях (бутылки, флаконы, блистеры).
• В условиях загрязнений — лучше использовать барьерные или рефлекторные решения с мощным излучателем и системой самодиагностики.
• Для цветных или глянцевых объектов — подойдут модели на видимом свете с короткой базой срабатывания.

Специальные исполнения

Существуют и узкоспециализированные модели:

• С IO-Link интерфейсом — для гибкой настройки, мониторинга состояния и интеграции в цифровые сети;
• Взрывозащищённые фотодатчики — предназначены для опасных зон (ATEX), таких как нефтепереработка;
• Термостойкие решения — выдерживают температуры до +200 °C и применяются в печах, термокамерах и горячих цехах.

Преимущества фотодатчиков

• Бесконтактное срабатывание: нет износа, высокая скорость переключения (до 1000 Гц).
• Универсальность: подходят для всех типов материалов и форм объектов.
• Точность обнаружения: распознают объекты толщиной менее 0.1 мм.
• Дальность действия: до 50 метров (для барьерных моделей).
• Компактность: легко монтируются даже в узкие зоны.
• Низкое энергопотребление: особенно у моделей на светодиодах.
• Гибкость в настройке: возможность работы в режимах Light-ON/Dark-ON.

Ограничения фотодатчиков

• Чувствительность к загрязнениям — грязь, пыль, жир могут затруднить приём сигнала.
• Зависимость от освещённости — яркое внешнее освещение может создавать ложные срабатывания.
• Ограниченная работа в тумане, пару, задымлении — особенно у инфракрасных моделей.
• Монтажные ограничения — необходимость выравнивания оптической оси, особенно для барьерных решений.

Где применяются фотодатчики

Упаковочная промышленность

• Подсчет коробок и упаковок;
• Контроль наличия этикеток;
• Проверка корректности формовки.

Машиностроение

• Проверка положения деталей на станках;
• Обнаружение зазоров, нахлёстов;
• Контроль подачи компонентов в сборку.

Пищевая и фармацевтическая отрасли

• Обнаружение прозрачных бутылок;
• Проверка целостности упаковки;
• Выходной контроль (например, наличие крышек).

Пример: На линии упаковки Omron фотодатчики в прямоугольных корпусах обеспечивают точный подсчет коробок, включая прозрачные обёртки и светлые объекты.

Как выбрать фотодатчик

Ключевые параметры

Рекомендации по подбору

• Для конвейеров: используйте диффузионный датчик с дальностью до 1 м, прост в установке.
• Для точных задач: лазерный фотодатчик с IO-Link и регулировкой зоны обнаружения.
• Для пыльных производств: барьерные модели с высокой мощностью излучателя и чувствительным приёмником.
• Для упаковки и пищевой промышленности: датчики фото с защитой от влаги и поддержкой прозрачных объектов.

Установка и настройка фотодатчиков

Монтаж

• Выравнивание осей излучения и приёма — критически важно для стабильной работы.
• Использование кронштейнов, подвижных фиксаторов, прецизионных направляющих.
• Учет вибраций, условий доступа для обслуживания.

Настройка

• Регулировка чувствительности: подстройка зоны срабатывания под конкретный объект.
• Выбор режима работы:
• Light-ON — сигнал при наличии объекта;
• Dark-ON — сигнал при его отсутствии.
• Проверка подключения выходов к контроллерам (PNP/NPN).

Советы

• Регулярно очищайте линзы, особенно в пыльных или жирных цехах.
• Используйте экраны, светоотражающие элементы для повышения контрастности.
• Следите за состоянием кабелей и разъёмов.
