Быстроразъемные соединения: как выбрать, чтобы экономить производственные ресурсы

Типичная ситуация на производстве: нужно быстро подключить пневмоинструмент, заменить гидравлический шланг экскаватора или отсоединить линию подачи жидкости без утечек и потерь времени. Именно для этого существуют быстроразъемные соединения (БРС). В этой статье подробно разберем,как работает быстроразъемное соединение, какие типы бывают и как правильно его выбрать.

Что такое быстроразъемное соединение

БРС — это специальное устройство для мгновенного герметичного соединения и разъединения линий (шлангов, труб) или подключения оборудования в пневматической, гидравлической системе или других инженерных сетях без потери рабочей среды (воздуха, масла, воды) и без необходимости использования инструментов.

БРС — это «интеллектуальная» альтернатива традиционным резьбовым соединениям, устраняющая их главные недостатки: трудоемкость монтажа/демонтажа и риск утечек при частых переподключениях. Промышленное быстроразъемное соединение обеспечивает скорость, надежность и герметичность, критически важные для бесперебойной работы конвейеров, строительной техники, станков и других систем.

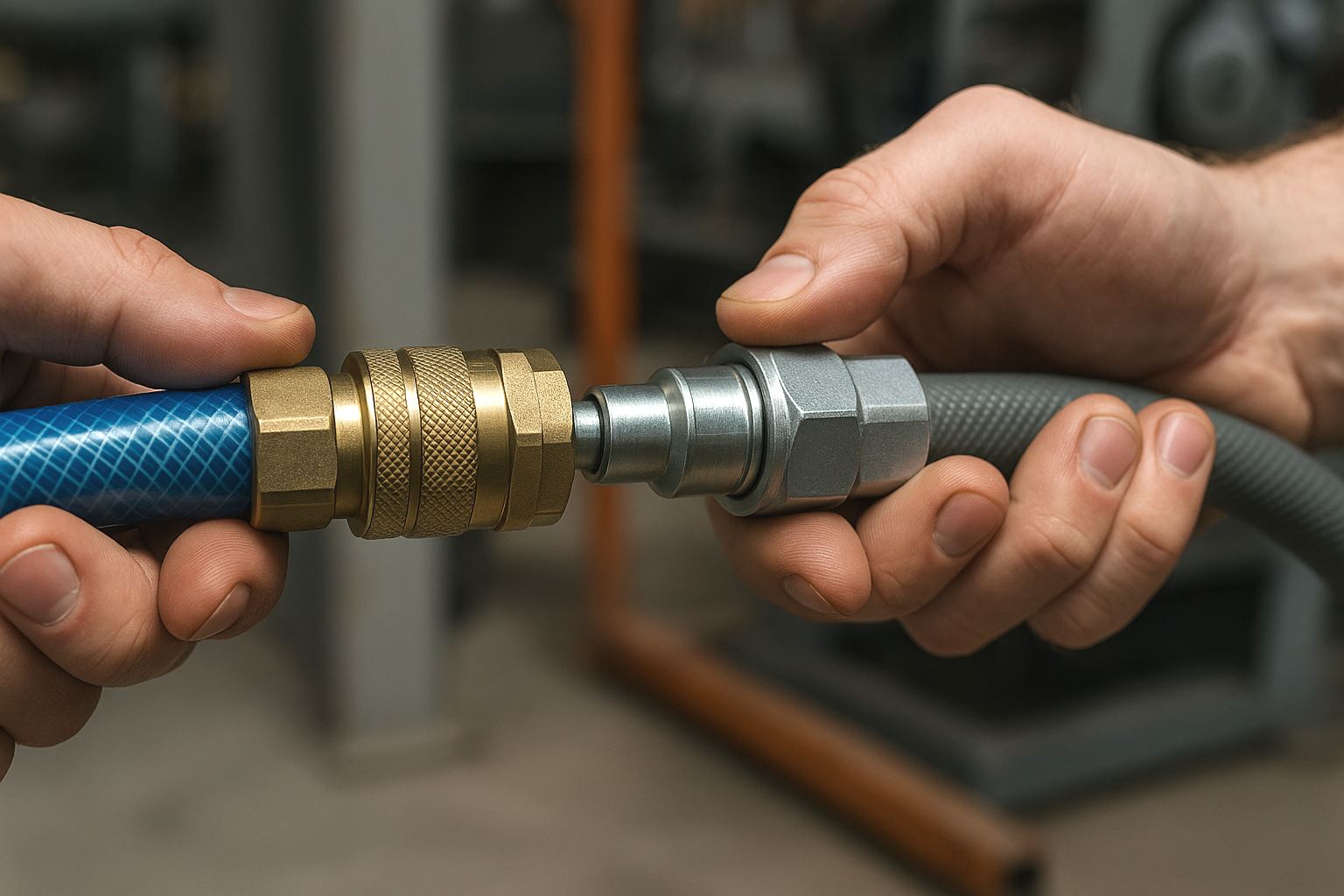

Как работает быстроразъемное соединение

Принцип действия БРС основан на простой, но эффективной механике взаимодействия двух основных частей: муфты быстроразъемного соединения («мама») и ниппеля быстроразъемного соединения («папа»).

Принцип действия

1. Соединение. Ниппель вставляется в муфту. Внутренний механизм фиксации муфты (чаще всего шариковый замок) автоматически защелкивается на канавке ниппеля, обеспечивая надежное механическое соединение.
2. Открытие клапанов. При соединении штифты внутри муфты и ниппеля отжимают запорные элементы друг друга (если они есть), открывая проход для рабочей среды. Происходит это синхронно и без потерь давления.
3. Разъединение. При нажатии на подвижную гильзу муфты (или повороте — зависит от типа) механизм фиксации (шарики) освобождает ниппель. Одновременно с расцеплением подпружиненные клапаны в обеих частях мгновенно перекрывают проход, предотвращая вытекание среды и попадание загрязнений. Это обеспечивает герметичность даже под давлением.
4. Фиксация. Помимо шарикового, встречаются резьбовой и байонетный (поворотный) механизмы фиксации, но шариковый — самый распространенный из-за скорости и надежности.

Типы клапанов

Тип клапана определяет поведение БРС при разъединении:

• Без клапанов (со свободным проходом). Редко используются в промышленности из-за неизбежных потерь среды при отсоединении. Подходят только для неответственных применений с недорогими средами.
• С односторонним запиранием. Клапан есть только в одной части (обычно в ниппеле). При разъединении среда перекрывается только с одной стороны. Риск небольшой утечки с другой стороны. Используются чаще в пневматике низкого давления.
• С двухсторонним запиранием (ISO стандарт). Клапаны установлены и в муфте, и в ниппеле. При разъединении среда мгновенно перекрывается с обеих сторон, предотвращая любые утечки и потери давления. Это самый надежный и распространенный тип для промышленности, особенно для гидравлического быстроразъемного соединенияи систем с дорогими или опасными средами. Быстроразъемное соединение ISO обычно бывают именно этого типа.

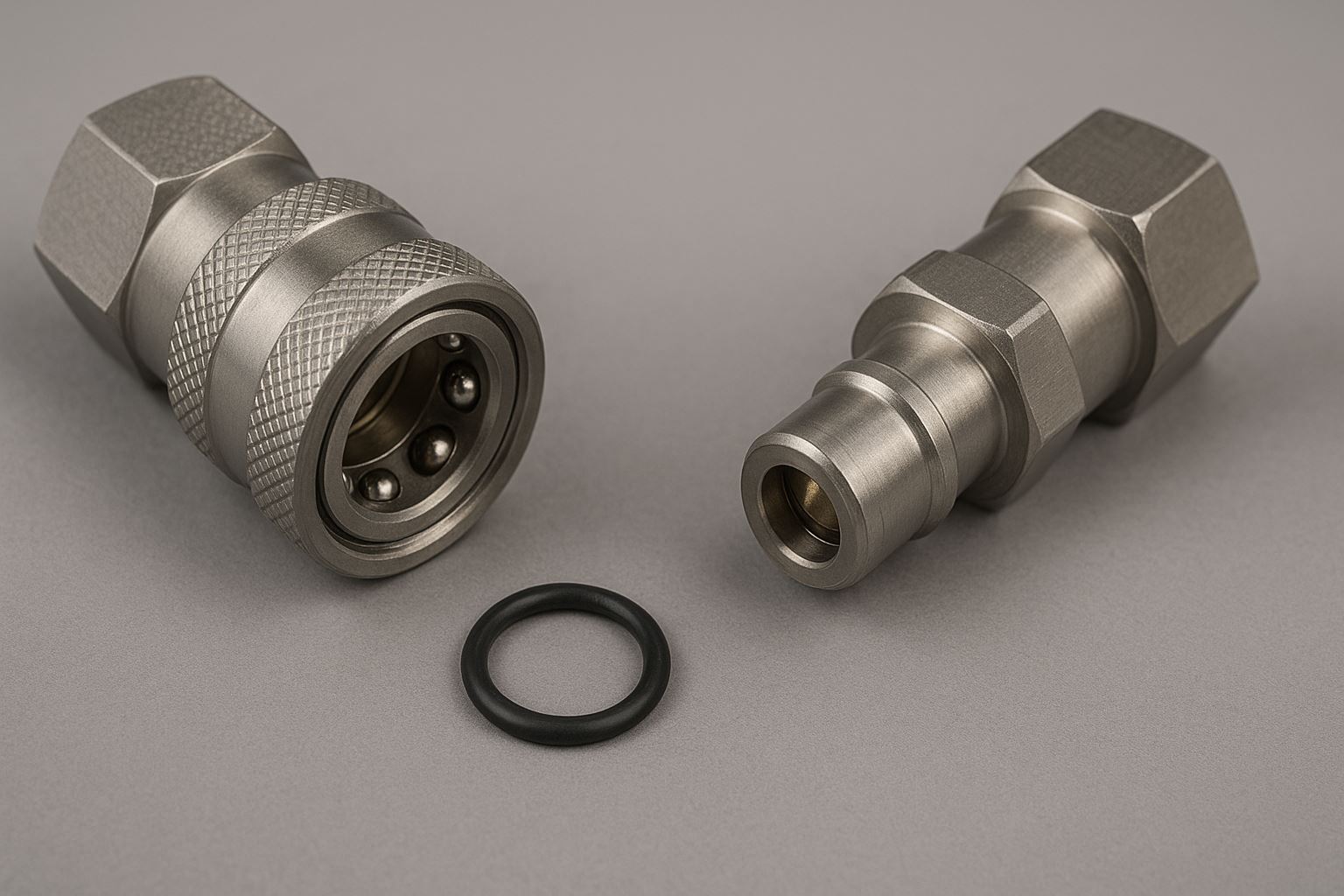

Компоненты быстроразъемного соединения

Разберемся, из чего состоит стандартное промышленное быстроразъемное соединение.

Корпус

• Муфта быстроразъемного соединения («мама»). Содержит механизм фиксации (шарики, пружину, гильзу) и запорный клапан.
• Ниппель быстроразъемного соединения («папа»). Имеет канавку для фиксации и запорный клапан. Соединяется со шлангом или оборудованием.

Выбор материаловзависит от среды, давления и коррозионной стойкости: нержавеющая сталь (AISI 303/304/316 для агрессивных сред, высокого давления), латунь (универсальна для воздуха, воды, масла), сталь с покрытием, алюминий (легкий, для воздуха), полипропилен (химические среды, низкое давление).

Уплотнения

Критически важны для герметичности. Обычно уплотнительное кольцо изготавливается из эластомера:

• NBR (Нитрил). Стандарт для масла, воды, воздуха. Хорошая стойкость к истиранию.
• Viton (FKM). Высокая термо- и химстойкость (масла, топливо, химикаты).
• EPDM. Для горячей воды, пара, щелочей, тормозных жидкостей. Не для масел.

Запорные клапаны

Обеспечивают перекрытие потока при разъединении. Изготавливаются из металла (сталь, латунь) или комбинации металл/эластомер.

Механизм фиксации

Шарики (чаще всего), пружина, фиксирующая гильза.

Типы быстроразъемных соединений

Основная классификация основана на назначении и рабочих параметрах.

Пневматические БРС

Быстроразъемное соединение для пневматики — самый массовый сегмент. Предназначено дляработы со сжатым воздухом в пневматической системе: подключение инструментов (дрели, шлифмашины, гайковерты), пневмоцилиндров, клапанов на сборочных линиях, в покрасочных камерах.

Особенности:

• Рабочее давление обычно до 10–16 бар.
• Широкий диапазон типоразмеров (условных проходов).
• Часто имеют цветовую маркировку для разных линий.

Стандарты: быстроразъемное соединение ISO 6150 серии B (европейский стандарт, шариковая фиксация), US Mil-Spec C-4109 (американский стандарт).

Гидравлические БРС

Гидравлические быстроразъемные соединения подходят дляработы с маслами в гидравлических системахстроительной, сельскохозяйственной, горнодобывающей техники, станках, прессах, а также для подключения шлангов высокого давления.

Особенности:

• Рассчитаны на высокое рабочее давление (до 350–700 бар и выше), ударные нагрузки.
• Обязательно двухстороннее запирание.
• Повышенные требования к материалу и герметичности.

Стандарты: быстроразъемное соединение ISO 7241-1 (серия A — плоский торец ниппеля, шариковая фиксация), ISO 16028 (фланцевые соединения), ISO 5675 (сельхозтехника).

Универсальные БРС

Предназначены для воды (холодной, горячей), топлива, смазочных материалов, некоторых химических жидкостей, газов (кроме кислорода). Применяются в системах охлаждения, промывки, смазки, топливоподачи.

Особенности:

• Материалы корпуса и уплотнений подбираются строго под рабочую среду и температуру.
• Могут иметь конструкцию, схожую с пневматическими или гидравлическими, но специфичные материалы (например, латунь + EPDM для воды).

Пример: быстроразъемное соединение для шлангов мойки высокого давления, подключение емкостей с техническими жидкостями.

Преимущества быстроразъемных соединений

Использование БРС дает значительные выгоды в промышленности:

• Экономия времени. Быстрое подключение/отключение без инструментов в разы ускоряет обслуживание, замену инструмента или компонентов линии. Минимизация простоев оборудования.
• Чистота и безопасность. Двустороннее запирание предотвращает утечки рабочей среды (масла, воздуха, химикатов), защищает персонал, оборудование и окружающую среду. Исключает проливы.
• Снижение затрат. Минимизация потерь дорогостоящих гидравлических масел или других рабочих сред при переподключениях.
• Удобство эксплуатации. Упрощает работу и обслуживание оборудования, особенно в труднодоступных местах. Позволяет быстро создавать временные линии.
• Повышенная надежность. Качественные БРС обеспечивают высокую герметичность и пропускную способность, устойчивы к вибрациям и ударным нагрузкам.
• Гибкость. Позволяет легко реконфигурировать линии, подключать различное оборудование.

Выбор быстроразъемного соединения: ключевые параметры

• Тип системы и рабочая среда. Пневматическая система (воздух), гидравлическая система (масло), вода, топливо, химикаты? Это определяет необходимый материал корпуса (нержавеющая сталь, латунь, сталь), тип уплотнения быстроразъемного соединения (NBR, Viton, EPDM) и обязательность двухстороннего запирания (особенно для гидравлики и химии).
• Рабочее давление (бар). Выбирайте БРС с запасом давления (обычно 1,5x от рабочего). Для гидравлики это критично!
• Температура среды. Должна соответствовать диапазону рабочих температур БРС и его уплотнений.
• Пропускная способность (л/мин или м³/мин). Условный проход (размер) БРС должен соответствовать требуемому потоку среды, чтобы не создавать излишних гидравлических потерь.
• Тип присоединения. Резьба (метрическая, дюймовая, тип — внутренняя/наружная), фланец, под приварку должны соответствовать подключаемому шлангу или оборудованию.
• Стандарт. Важна совместимость с существующим оборудованием. Стандарты быстроразъемных соединений обеспечивают взаимозаменяемость.
• Условия эксплуатации. Внешняя среда (влажность, пыль, химические пары, УФ), вибрации, ударные нагрузки влияют на выбор материала и степень защиты.

Для критичных применений всегда выбирайте БРС с двухсторонним запиранием от проверенных производителей: Festo, Aventics, Parker, Stucchi, Riegler.

Установка и обслуживание быстроразъемных соединений

Монтаж:

1. Чистота — залог герметичности. Тщательно очистите резьбы и поверхности перед монтажом от грязи, стружки, старого герметика.
2. Правильная затяжка. Используйте динамометрический ключ, если требуется. Перетяжка может повредить уплотнения или корпус, недотяжка — вызвать утечку. Не применяйте герметик на резьбе, предназначенной для металл-по-металлу.
3. Совместимость. Убедитесь, что муфта и ниппель быстроразъемного соединения соответствуют одному стандарту и типоразмеру.
4. Защита от грязи. Закрывайте заглушками или защитными колпачками разъединенные части БРС.

Обслуживание:

1. Регулярный осмотр. Проверяйте на наличие повреждений корпуса, коррозии, утечек.
2. Состояние уплотнений. Уплотнительное кольцо — расходник. При первых признаках износа (потеря эластичности, трещины, постоянные подтеки) — замените. Используйте оригинальные ремкомплекты.
3. Чистка. Периодически очищайте от грязи механизм фиксации и контактные поверхности. Используйте чистые растворители, совместимые с материалом уплотнений.
4. Смазка. При необходимости используйте рекомендованную производителем смазку для механизма фиксации (не на уплотнения!).

Важно! Избегайте вращения соединенных под давлением БРС вокруг оси. Это приводит к ускоренному износу уплотнений и клапанов. Отсоединяйте только после сброса давления в линии!

Применение быстроразъемных соединений в промышленности

БРС используются везде, где нужна скорость, чистота и надежность подключений:

• Пневматика. Сборочные линии (подключение/смена пневмоинструмента — дрелей, гайковертов, шлифмашин), управление пневмоцилиндрами и клапанами, системы подачи сжатого воздуха, покраска.
• Гидравлика. Строительная и дорожная техника (экскаваторы, бульдозеры, краны — подключение шлангов высокого давления), станки (прессы, гибочные машины), сельхозтехника, гидравлические испытательные стенды.
• Топливные системы. Заправка техники, подключение двигателей, перекачка топлива.
• Системы охлаждения и смазки. Станки, двигатели, электрооборудование.
• Промывочные системы. Подключение оборудования для CIP-мойки.
• Химическая промышленность. Перекачка химикатов с совместимыми материалами БРС.
• Автоматизация производства. Быстрая смена инструмента на роботизированных линиях.

Кейс

На крупном машиностроительном заводе частая замена гидравлических шлангов на прессах с использованием старых резьбовых соединений занимала до 40 минут на один шланг из-за необходимости слива масла, откручивания/закручивания, уборки проливов и последующей заливки масла. Переход на двусторонние быстроразъемные соединения Festo по стандарту ISO 7241-A позволил сократить время замены до 10 минут.

Результат: мгновенное перекрытие потока масла при отсоединении (герметичность), отсутствие потерь масла, чистота рабочей зоны и простота подключения даже одним работником. Это привело к снижению простоев оборудования на 15% и экономии на масле.

SIDERUS — эксперт в поставках промышленных быстроразъемных соединений. В ассортименте продукция ведущих мировых брендов: Festo, Aventics, Riegler. Наши специалисты помогут подобрать надежные БРС, соответствующие вашим техническим требованиям и стандартам. Обращайтесь, чтобы оптимизировать ваши производственные процессы.
