Блоки подготовки воздуха: что это и как они применяются в промышленности

Блоки подготовки воздуха являются основным компонентом пневматических систем промышленного оборудования. Эти устройства обеспечивают очистку, осушение и смазку сжатого воздуха перед его подачей к исполнительным механизмам. От качества подготовки воздуха напрямую зависит надежность работы пневмоинструмента, срок службы оборудования и общая эффективность производственных процессов.

В современной промышленности сжатый воздух часто называют "четвертой энергетической средой" наряду с электричеством, газом и водой. Однако без правильной подготовки этот энергоноситель может нанести больше вреда, чем пользы. Загрязнения, влага и неправильное давление способны вывести из строя дорогостоящее оборудование и привести к простоям производства.

Что такое блок подготовки воздуха

Блок подготовки воздуха представляет собой модульную систему компонентов, предназначенную для комплексной очистки сжатого воздуха в пневмосистемах. Основная задача устройства - превратить "сырой" сжатый воздух из компрессора в чистую, сухую и правильно смазанную рабочую среду.

Стандартный блок включает несколько функциональных модулей:

• Фильтр - удаляет твердые частицы и влагу.
• Регулятор давления воздуха - поддерживает стабильные параметры.
• Маслораспылитель - обеспечивает смазку пневмолинии.

Компоненты устанавливаются в определенной последовательности и могут комбинироваться в зависимости от требований конкретного применения.

Принцип работы основан на поэтапной обработке воздушного потока. Сначала воздух проходит через фильтрующие элементы, где происходит удаление механических примесей и конденсата. Затем регулятор стабилизирует давление на заданном уровне, а маслораспылитель при необходимости добавляет в поток мелкодисперсное масло для смазки пневматического оборудования.

Для чего нужен блок подготовки воздуха

Сжатый воздух из компрессора содержит множество загрязнений: частицы пыли, капли воды, остатки масла и другие примеси. При прохождении через пневматические системы эти загрязнения вызывают износ уплотнений, коррозию металлических поверхностей и засорение точных механизмов.

Основные проблемы неподготовленного воздуха:

• Влага - вызывает коррозию, замерзание зимой, дефекты покраски.
• Твердые частицы - ускоряют износ движущихся деталей.
• Нестабильное давление - снижает эффективность работы оборудования.
• Отсутствие смазки - приводит к заклиниванию механизмов.

Влага представляет особую опасность для пневмооборудования. При изменении температуры водяной пар конденсируется, образуя капли воды внутри системы. В покрасочных цехах влага становится причиной дефектов покрытия, а в пищевой промышленности создает риски микробиологического заражения.

Нестабильное давление снижает эффективность пневмоинструмента и может привести к его поломке. Слишком высокое давление увеличивает износ, а низкое - снижает мощность и скорость работы. Регулятор давления в составе блока подготовки воздуха решает эту проблему, поддерживая оптимальные параметры для каждого участка пневмосистемы.

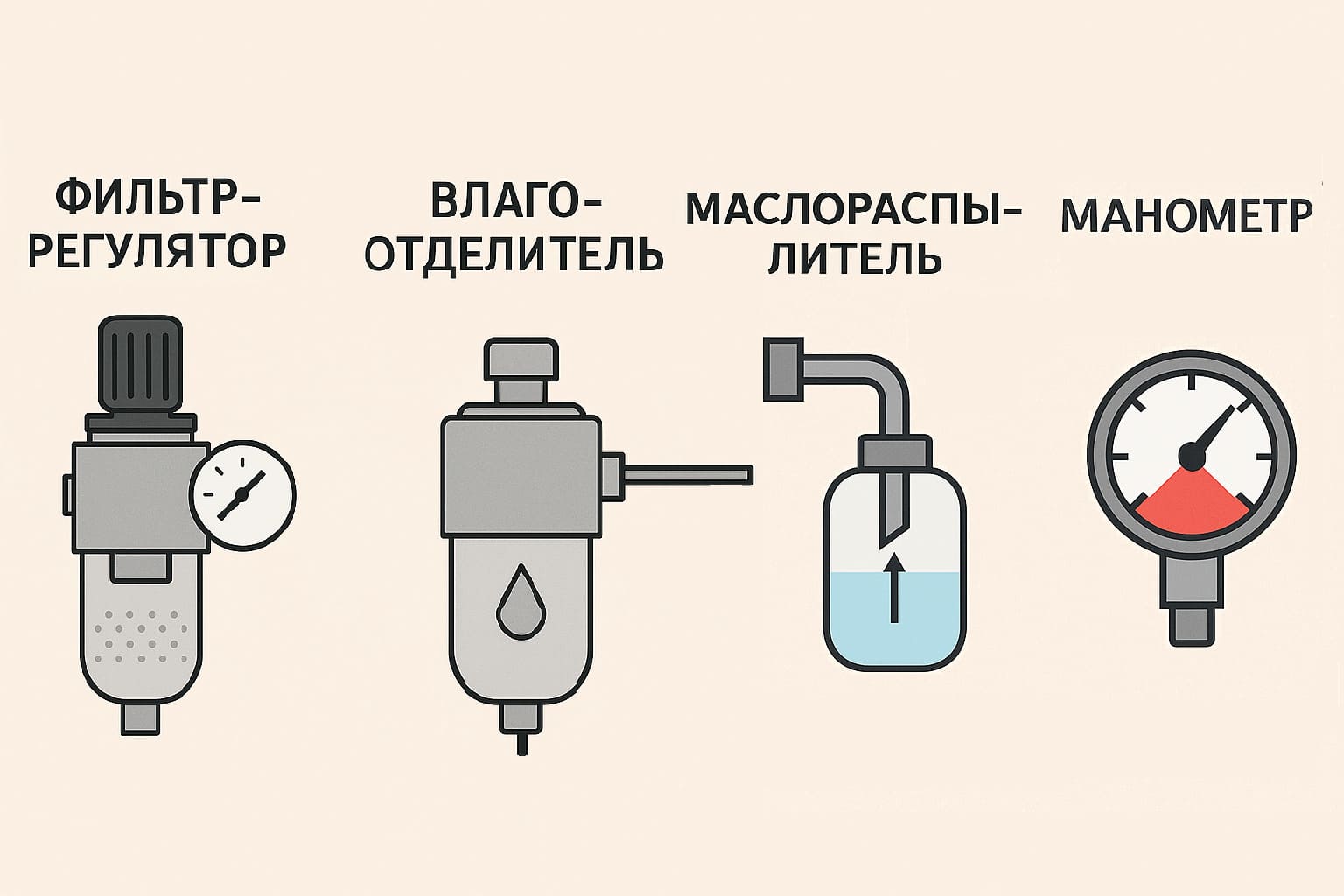

Компоненты блока подготовки воздуха

Фильтр-регулятор

Фильтр-регулятор объединяет функции очистки воздуха и регулирования давления в одном корпусе. Фильтрующий элемент задерживает твердые частицы размером от 5 до 40 микрон и отделяет конденсат методом центробежной сепарации. Встроенный регулятор поддерживает заданное давление с точностью ±0,5 бар.

Конструктивные элементы:

• сменный фильтроэлемент;
• чаша для сбора конденсата (с автоматическим или ручным сливом);
• манометр для контроля давления;
• регулировочная рукоятка.

В зависимости от исполнения может обеспечивать степень фильтрации от грубой очистки до удаления частиц размером 1 микрон.

Маслораспылитель в блоке подготовки

Маслораспылитель создает масляный туман для смазки движущихся частей пневмооборудования. Устройство работает по принципу эжекции: поток воздуха создает разрежение, которое засасывает масло из резервуара и превращает его в мелкодисперсный аэрозоль.

Система дозирования позволяет регулировать количество подаваемого масла от нескольких капель до 50 капель на кубический метр воздуха. Прозрачная чаша позволяет контролировать уровень масла и интенсивность распыления. Некоторые модели оснащаются обратными клапанами для предотвращения стекания масла при остановке системы.

Влагоотделитель для воздуха

Влагоотделитель выполняет специализированную функцию удаления водяного пара и конденсата из воздушного потока. В отличие от стандартных фильтров, эти устройства способны эффективно работать при высокой влажности окружающей среды.

Принцип действия основан на охлаждении воздуха ниже точки росы или использовании адсорбционных материалов. Циклонные влагоотделители используют центробежную силу для отделения капель влаги, а коалесцентные фильтры объединяют мелкие капли в более крупные для последующего удаления.

Дополнительные элементы

Современные блоки подготовки воздуха могут включать дополнительные компоненты для решения специфических задач:

• Активированный уголь - удаляет запахи и органические соединения.
• Обратные клапаны - предотвращают перетоки между линиями.
• Манометры и датчики - обеспечивают контроль параметров системы.
• Предохранительные клапаны - защищают от превышения максимального давления.

Принципы работы блока подготовки воздуха

Воздух поступает в блок подготовки под давлением от компрессорной установки. На входе установлен запорный кран, позволяющий отключить участок системы для обслуживания. Первым элементом обработки становится грубый фильтр, удаляющий крупные механические примеси и основную массу влаги.

Этапы обработки воздуха:

1. Механическая фильтрация - удаление твердых частиц в циклонной камере.
2. Тонкая очистка - прохождение через пористый фильтроэлемент.
3. Регулирование давления - стабилизация параметров диафрагменным механизмом.
4. Смазка - создание масляного тумана в маслораспылителе.

Регулировка давления осуществляется диафрагменным механизмом. При превышении заданного значения диафрагма поднимается и частично перекрывает проходное сечение. Когда давление падает ниже настройки, пружина возвращает диафрагму в исходное положение, увеличивая расход.

Смазка пневмооборудования происходит в маслораспылителе за счет эжекционного эффекта. Сужение в воздуховоде создает зону пониженного давления, через которую масло поднимается из резервуара по трубке. Струя воздуха разбивает масло на микроскопические капли, создавая стабильный туман.

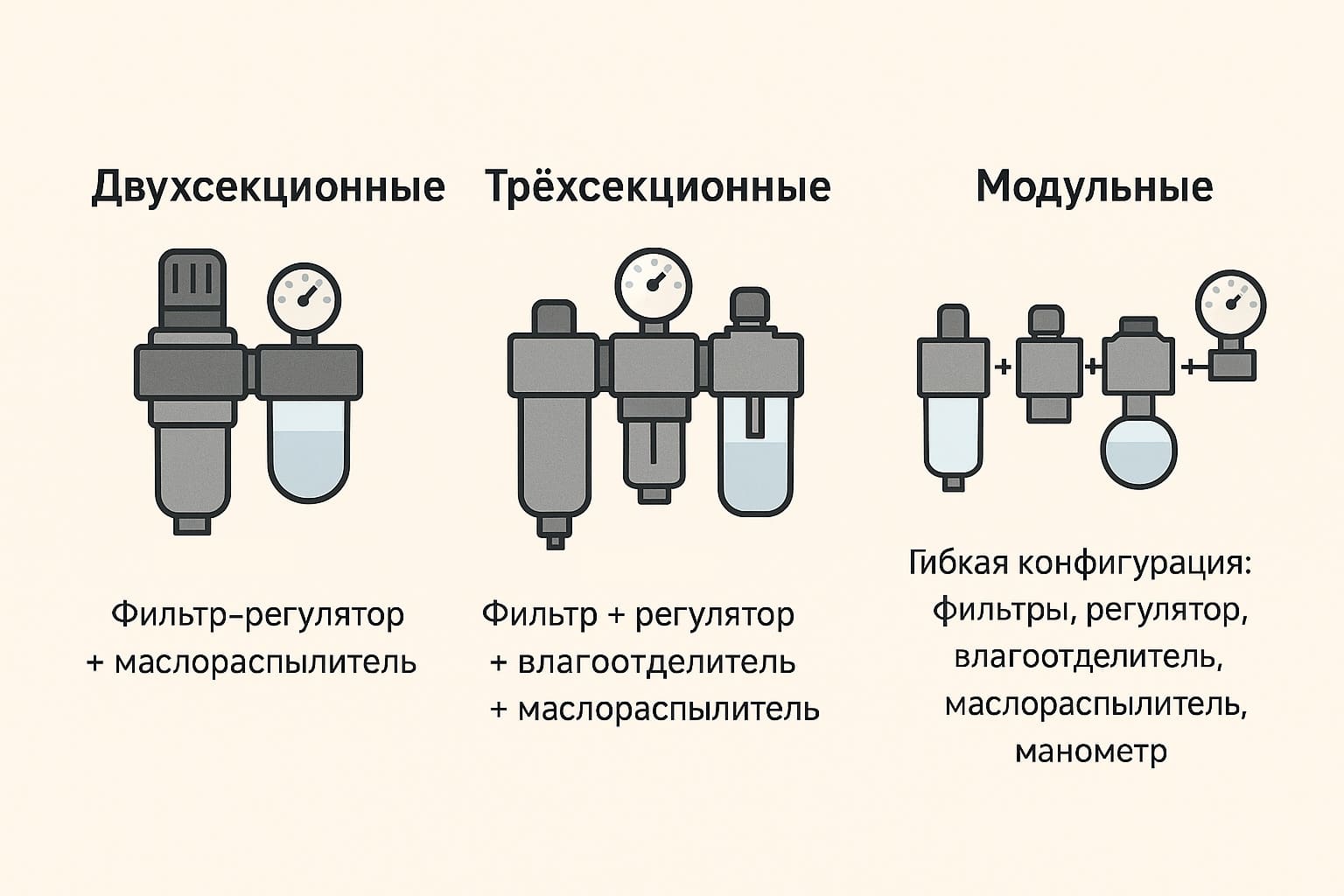

Типы блоков подготовки воздуха

Двухсекционные блоки

Двухсекционные блоки включают фильтр-регулятор и маслораспылитель. Такая конфигурация подходит для большинства применений в небольших мастерских и участках с ограниченным количеством пневмооборудования.

Характеристики двухсекционных блоков:

• Производительность: 500-3000 л/мин.
• Рабочее давление: до 16 бар.
• Степень фильтрации: от 5 микрон.
• Область применения: пневмоинструмент, цилиндры, простая автоматика.

Компактные размеры и доступная цена делают их популярным выбором для начального оснащения.

Трёхсекционные блоки

Трёхсекционные системы содержат отдельные модули фильтра, регулятора давления и маслораспылителя. Раздельная конструкция обеспечивает более точную настройку каждого параметра и упрощает техническое обслуживание. При выходе из строя одного элемента его можно заменить без демонтажа всего блока.

Данный тип блоков подготовки воздуха применяется в автомобильной промышленности для питания роботизированных линий покраски и сборки. Высокая степень очистки воздуха предотвращает попадание загрязнений на окрашиваемые поверхности. Производительность таких систем может достигать 4000-5000 л/мин при рабочем давлении до 25 бар.

Модульные системы воздухоподготовки

Модульные группы воздухоподготовки позволяют создавать индивидуальные конфигурации под конкретные требования производства. Базовые модули фильтрации, регулирования и смазки дополняются специализированными элементами: угольными фильтрами, стерилизаторами, осушителями адсорбционного типа.

Гибкость компоновки особенно важна для сложных технологических процессов с различными требованиями к качеству воздуха. Например, для пневмотранспорта пищевых продуктов требуется стерильный воздух без масла, а для работы отбойных молотков нужна интенсивная смазка при высоком давлении.

Преимущества блоков подготовки воздуха

Использование блоков подготовки воздуха значительно увеличивает срок службы пневматического оборудования. Чистый сухой воздух предотвращает абразивный износ цилиндров, клапанов и уплотнений.

Ключевые преимущества:

• Увеличение срока службы - существенно продлевается ресурс пневмоинструмента.
• Повышение производительности - стабильные параметры обеспечивают качество операций.
• Экономия средств - снижение затрат на ремонт и замену оборудования.
• Энергоэффективность - чистые поверхности снижают потери давления.

Стабильное давление повышает производительность и качество технологических операций. Пневматические прессы развивают расчетное усилие, краскопульты обеспечивают равномерное распыление, а пневмоцилиндры точно позиционируются. Это особенно важно в автоматизированном производстве, где отклонения параметров влияют на качество всей партии продукции.

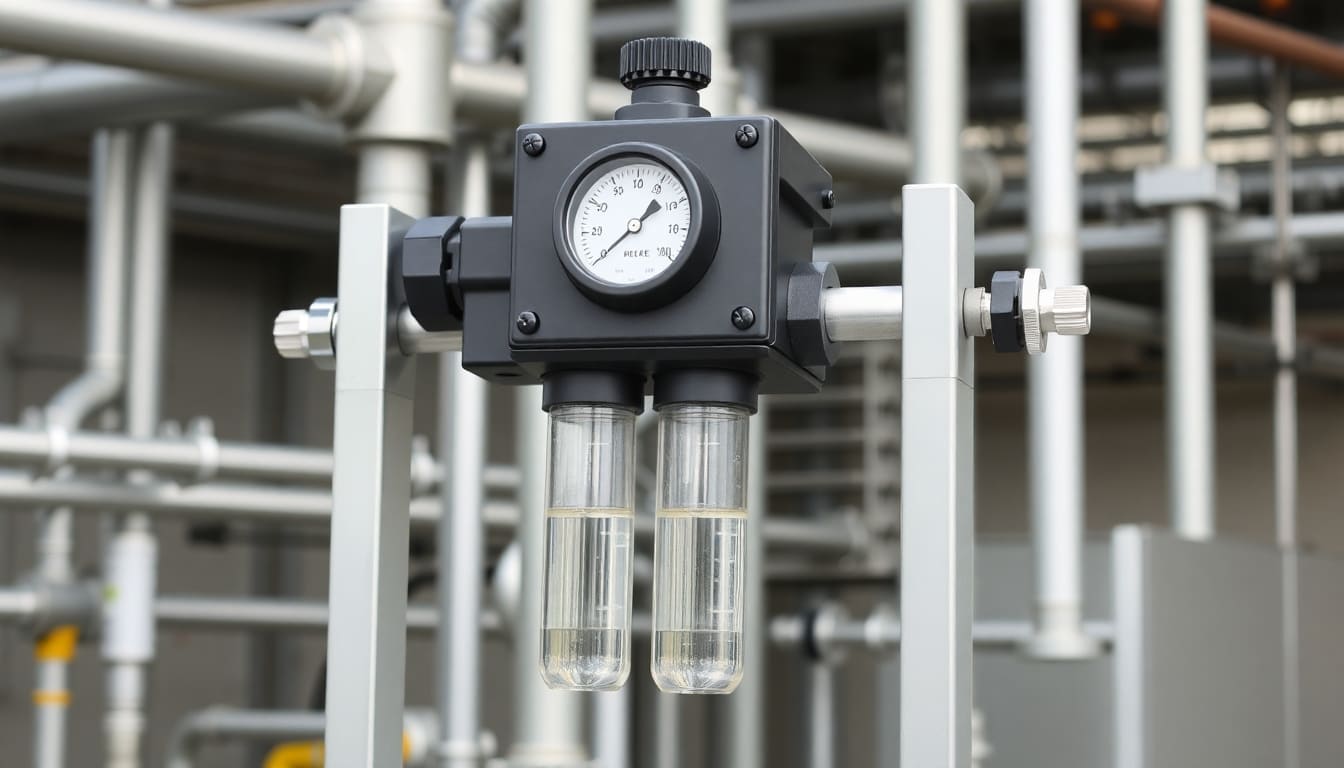

Как выбрать блок подготовки воздуха

Ключевые параметры

Пропускная способность блока должна соответствовать максимальному расходу воздуха в системе с запасом 20-30%. Недостаточная производительность приводит к падению давления и снижению эффективности оборудования.

Рекомендации по подбору

Анализ применения начинается с определения типа подключаемого оборудования и условий эксплуатации. Пневмоинструмент общего назначения работает с базовыми блоками подготовки воздуха, а измерительные приборы нуждаются в глубокой очистке и осушении.

Факторы выбора:

• тип оборудования и его требования к чистоте воздуха;
• климатические условия эксплуатации;
• необходимость смазки пневмолинии;
• требования к автоматизации процессов.

Климатические условия влияют на выбор способа удаления влаги. В помещениях с высокой влажностью эффективны рефрижераторные осушители, а в холодном климате применяют адсорбционные системы. Агрессивная среда требует коррозионностойких материалов корпуса и трубопроводов.

В каталоге компании Siderus представлены блоки подготовки воздуха от ведущих мировых производителей: Festo (серии MSB, MS4, D-MINI), SMC (широкая линейка модульных систем) и Aventics (трёхсекционные блоки серии AS2-ACT).

Наши инженеры помогут подобрать оптимальное решение — от компактных двухсекционных блоков для мастерских до сложных модульных систем для автоматизированных линий — и предложат все необходимые комплектующие: фильтры разной степени очистки, регуляторы давления, маслораспылители и системы автоматического слива конденсата.

Установка и обслуживание блоков подготовки воздуха

Правильная последовательность установки модулей критически важна для эффективной работы системы. Воздух должен проходить сначала через запорный кран, затем фильтр, регулятор давления и в последнюю очередь маслораспылитель. Нарушение порядка может привести к загрязнению регулятора или смыванию смазки из пневмолинии.

Правила монтажа:

1. Вертикальная установка чашами вниз (отклонение не более 5°).
2. Обеспечение свободного доступа для обслуживания.
3. Установка обводной линии для проведения ремонта.
4. Использование подходящих фитингов и герметиков.

Техническое обслуживание включает регулярный слив конденсата, контроль уровня масла в маслораспылителе и замену фильтрующих элементов. Периодичность зависит от условий эксплуатации: в чистых помещениях фильтры служат до 6 месяцев, в запыленной среде требуют замены каждые 2-4 недели.

Применение блоков подготовки воздуха в промышленности

Автомобильная промышленность

В автомобильной промышленности блоки подготовки воздуха обеспечивают работу роботизированных покрасочных линий, пневматических прессов и сборочного инструмента. Высокие требования к качеству покрытия заставляют использовать многоступенчатую фильтрацию с удалением частиц до 1 микрон.

Пищевая промышленность

Пищевая промышленность предъявляет особые требования к чистоте и безопасности воздуха:

• угольные фильтры для удаления запахов;
• стерилизующие элементы для обеззараживания;
• системы контроля точки росы;
• пищевые смазки в маслораспылителях.

Металлообработка

На металлообрабатывающих предприятиях пневматический инструмент работает в тяжелых условиях с высоким содержанием металлической пыли и СОЖ.

Практический кейс: На одном из машиностроительных заводов в Тульской области установка блоков подготовки воздуха Festo серии MSB позволила решить проблему частых поломок пневмомолотков в литейном цехе. До модернизации системы воздухоподготовки инструмент выходил из строя каждые 2-3 месяца из-за загрязнений и недостаточной смазки. После внедрения трёхсекционных блоков с автоматическим сливом конденсата и точной дозировкой масла межремонтный период увеличился до 8-10 месяцев, что сократило простои участка на 40%.

Заключение

Блоки подготовки воздуха играют ключевую роль в обеспечении надежной работы пневматических систем. Правильный выбор оборудования с учетом технических требований, грамотный монтаж и регулярное обслуживание позволяют значительно продлить срок службы пневмоинструмента и повысить эффективность производственных процессов. Инвестиции в качественные системы воздухоподготовки окупаются за счет снижения эксплуатационных расходов и увеличения надежности оборудования.

Для подбора блока подготовки воздуха под вашу задачу отправьте запрос на info@siderus.ru. Для срочных вопросов: +7 (499) 647-47-07.
