Блок питания: что это и как он применяется в промышленности

Современные производства невозможно представить без качественных источников питания, которые гарантируют бесперебойную работу автоматизированных линий. Промышленные блоки питания защищают оборудование от скачков напряжения, обеспечивают стабилизацию параметров электросети и гарантируют бесперебойную работу автоматизированных систем. Даже кратковременные сбои в электроснабжении могут привести к остановке производства и существенным финансовым потерям.

Что такое блок питания

Блок питания это устройство, которое преобразует входное переменное напряжение сети (220 В или 380 В) в стабилизированное постоянное или переменное напряжение с заданными характеристиками. Основная задача устройства — обеспечить оборудование электроэнергией требуемых параметров без искажений и помех.

В промышленности блок питания – это компонент, от которого зависит работоспособность всей технологической линии. Современные производства используют блоки питания мощностью от нескольких ватт для датчиков до десятков киловатт для мощных приводов и нагревательных элементов.

Промышленный блок питания отличается от бытовых аналогов повышенной надежностью и защитой от электромагнитных помех. Стабилизация напряжения в промышленных источниках питания, как правило, достигает точности ±1-3%, что обеспечивает корректную работу чувствительного электронного оборудования.

Принципы работы блока питания

Как работает блок питания

Блок питания функционирует по принципу многоступенчатого преобразования электроэнергии. На входе устройства установлен фильтр, который подавляет высокочастотные помехи из сети и защищает от импульсных перенапряжений. Этот элемент важен для защиты последующих каскадов от сетевых помех.

Основные этапы преобразования энергии:

• Фильтрация — подавление помех и защита от перенапряжений.
• Выпрямление — преобразование переменного тока в постоянный.
• Сглаживание — устранение пульсаций с помощью конденсаторов.
• Стабилизация — поддержание постоянных выходных параметров.
• Защита — отключение при перегрузках и коротких замыканиях.

Система обратной связи непрерывно контролирует выходные параметры и корректирует работу преобразователя. Цепи защиты от перегрузки и короткого замыкания мгновенно отключают выход при превышении допустимых значений тока.

Типы преобразования

Импульсный блок питания работает на высоких частотах переключения (обычно 20-100 кГц), что обеспечивает компактность и высокую эффективность. Этот принцип обеспечивает высокий КПД до 85-95% и компактные размеры устройства. Импульсные источники питания широко применяются в современном промышленном оборудовании благодаря малому весу и высокой энергоэффективности.

Линейные блоки питания используют трансформатор для понижения напряжения и линейные стабилизаторы на основе транзисторов. Они отличаются простотой конструкции и низким уровнем помех, но имеют больший вес и меньший КПД (обычно 60-70%).

Сравнение типов преобразователей:

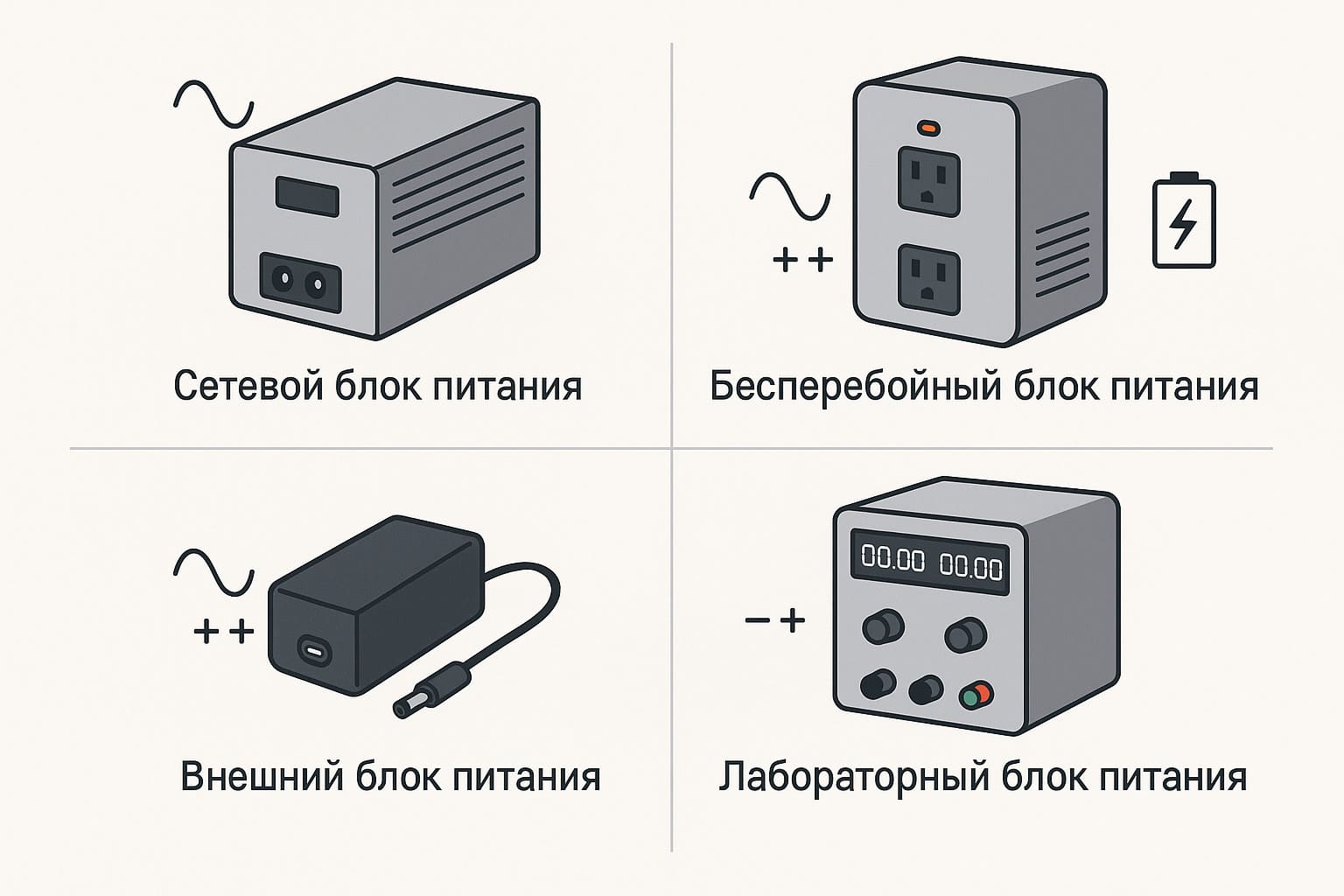

Типы блоков питания

Сетевой блок питания

Сетевой блок питания преобразует стандартное напряжение электросети 220 В в низковольтное постоянное напряжение. Такие устройства применяются для питания контроллеров, датчиков, исполнительных механизмов в системах автоматизации.

Наиболее востребованные выходные напряжения:

• 5 В DC — микроконтроллеры и цифровая электроника.
• 12 В DC — системы управления и вентиляторы охлаждения.
• 24 В DC — промышленная автоматизация (наиболее распространенный).
• 48 В DC — телекоммуникационное оборудование.

Многоканальные сетевые блоки питания могут обеспечивать несколько независимых выходов с различными напряжениями. Это упрощает построение системы электроснабжения сложного оборудования и снижает общие затраты на источники питания.

Блоки бесперебойного питания (ИБП)

Блок бесперебойного питания обеспечивает непрерывное электроснабжение критически важных систем при отключении основной сети. ИБП содержит аккумуляторные батареи, которые автоматически подключаются при пропадании сетевого напряжения в течение миллисекунд.

Промышленные ИБП классифицируются по типу работы:

• Offline (резервные) — переключение на батареи при отклонениях сети.
• Line-interactive — стабилизация напряжения автотрансформатором.
• Online (двойного преобразования) — непрерывная работа через инвертор.

Время автономной работы варьируется от нескольких минут до 24 часов в зависимости от мощности нагрузки и емкости аккумуляторов.

Внешний блок питания

Внешний блок питания представляет собой отдельный модуль, подключаемый к основному устройству через кабель. Такая конструкция обеспечивает лучшее охлаждение, упрощает обслуживание и позволяет разместить блок питания вне зоны воздействия внешних факторов.

Преимущества внешнего размещения:

• Снижение тепловыделения в основном оборудовании
• Упрощение доступа для технического обслуживания
• Возможность замены без демонтажа основного устройства
• Улучшение электромагнитной совместимости

Настольные блоки питания с внешним размещением часто используются для питания контрольно-измерительных приборов, где важна минимизация электромагнитных помех.

Лабораторные блоки питания

Лабораторные источники питания обеспечивают регулировку выходного напряжения и тока в широких пределах с высокой точностью. Точность поддержания параметров в качественных лабораторных блоках питания может достигать 0,01%, что критически важно для измерительного и аналитического оборудования.

Программируемые лабораторные источники питания позволяют создавать сложные профили изменения напряжения и тока во времени. Функция памяти сохраняет до 100 предустановленных режимов работы для различных типов тестируемого оборудования.

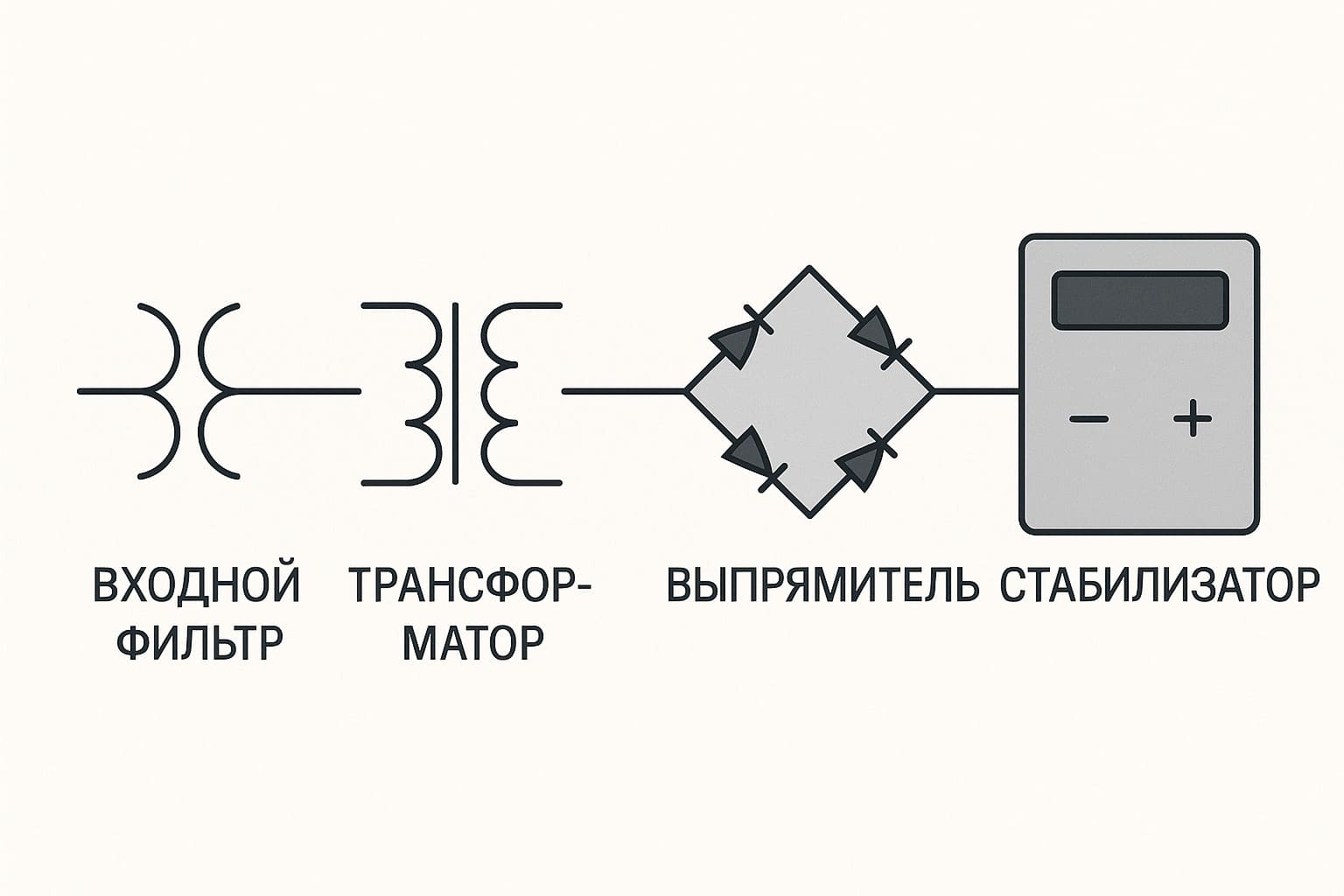

Из чего состоит блок питания

Конструкция современного блока питания включает несколько ключевых элементов, каждый из которых выполняет определенную функцию в процессе преобразования электроэнергии.

Основные компоненты блока питания:

• Входной фильтр — подавление помех и защита от перенапряжений.
• Силовой трансформатор — гальваническая развязка и изменение напряжения.
• Выпрямитель — преобразование переменного тока в постоянный.
• Сглаживающие конденсаторы — устранение пульсаций напряжения.
• Система стабилизации — поддержание постоянных выходных параметров.
• Цепи защиты — предотвращение повреждений при авариях.

Качество входного фильтра определяет электромагнитную совместимость устройства с другим оборудованием. Выходные конденсаторы сглаживают пульсации выпрямленного напряжения и обеспечивают запас энергии для динамических нагрузок.

Преимущества промышленных блоков питания

Современные промышленные блоки питания отличаются высокой надежностью, которая достигается применением качественных компонентов и резервированием критических узлов. Производители стремятся обеспечить длительную безотказную работу оборудования.

Ключевые преимущества промышленных источников питания:

Надежность и защита:

• Высокая надежность при непрерывной эксплуатации.
• Защита от короткого замыкания, перегрузки и перегрева.
• Системы диагностики нештатных режимов работы.
• Функция плавного пуска без бросков тока.

Энергоэффективность:

• КПД современных импульсных блоков питания превышает 90%.
• Широкий диапазон входного напряжения (обычно 85-264 В).
• Снижение энергопотребления и тепловыделения.
• Работа при колебаниях сетевого напряжения без стабилизаторов.

Конструктивные особенности:

• Компактность и малый вес для экономии места.
• Модульная конструкция для быстрой замены.
• Стандартные габариты для установки на DIN-рейку.
• Возможность параллельного включения для увеличения мощности.

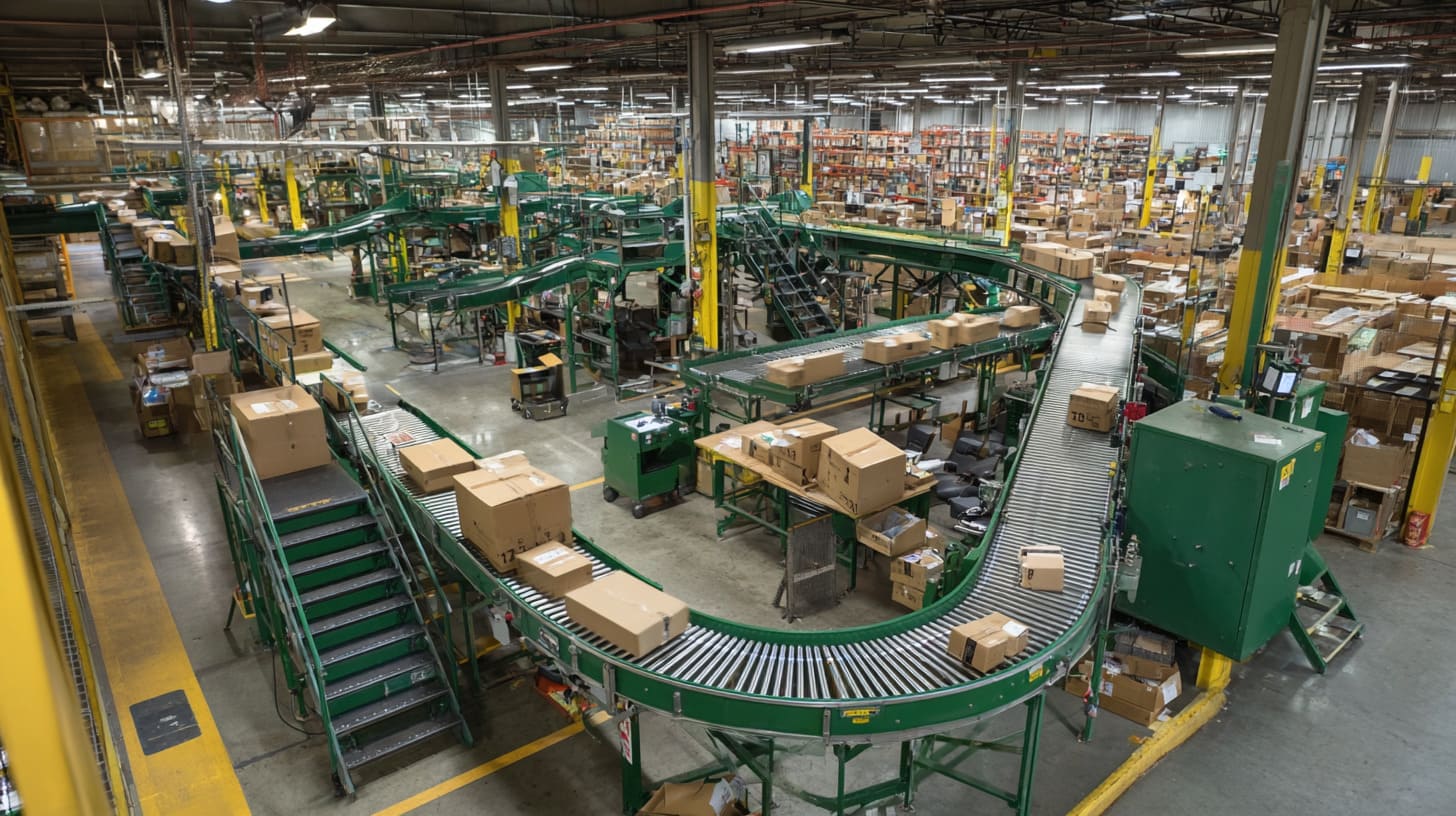

Как выбрать блок питания для производства

Ключевые параметры

Мощность блока питания должна превышать суммарную мощность подключаемого оборудования на 20-30%. Такой запас компенсирует пусковые токи и обеспечивает стабильную работу при пиковых нагрузках.

Критерии выбора блока питания:

Диапазон рабочих температур должен охватывать все возможные условия эксплуатации с запасом 10-15°C. При превышении рабочей температуры автоматически снижается выходная мощность (режим derated mode).

Рекомендации по подбору

При выборе следует учитывать возможность параллельного включения нескольких блоков питания для увеличения суммарной мощности или обеспечения резервирования. Функция активного разделения тока (current sharing) равномерно распределяет нагрузку между параллельно работающими источниками.

Компания Siderus поставляет блоки питания ведущих мировых производителей: Allen-Bradley, Delta Electronics, Phoenix Contact. Наши инженеры помогут подобрать оптимальную модель блока питания — от стандартных сетевых для ПЛК и датчиков до блоков бесперебойного питания для критически важных систем — и предложат все необходимые комплектующие: клеммы, монтажные элементы для DIN-рейки и системы защиты.

Подключение блока питания

Правильное подключение блока питания обеспечивает безопасную и надежную работу всей системы. Входные клеммы подключаются к сети переменного тока с соблюдением полярности (L-фаза, N-нейтраль, PE-заземление).

Требования к монтажу:

• Сечение проводников — выбор по току нагрузки согласно ПУЭ.
• Тип проводов — медные многожильные с соответствующей изоляцией.
• Защитные аппараты — автоматы или предохранители на входе и выходе.
• Заземление корпуса — обязательно для электробезопасности.
• Зазоры для охлаждения — между соседними блоками питания.

Для блоков питания мощностью свыше 100 Вт рекомендуется использовать медные проводники сечением не менее 1,5 мм². Монтаж на DIN-рейку упрощает установку и обеспечивает надежное крепление устройства в электрошкафу.

Обслуживание блоков питания

Регулярное техническое обслуживание продлевает срок службы блоков питания и предотвращает внеплановые остановы производства.

График профилактических работ:

Ежемесячно:

• визуальный осмотр на предмет повреждений и перегрева;
• проверка затяжки клеммных соединений;
• контроль работы индикаторов и сигнализации.

Каждые 3-6 месяцев:

• очистка от пыли сжатым воздухом или пылесосом;
• проверка работы вентиляторов охлаждения;
• измерение выходного напряжения под нагрузкой.

Ежегодно:

• контроль пульсаций выходного напряжения осциллографом;
• проверка срабатывания защит от перегрузки;
• ведение журнала технического состояния.

Отклонение от номинального значения напряжения более чем на 5% является сигналом о необходимости замены устройства. Замена блоков питания по регламенту предотвращает внеплановые остановы производства.

Заключение

Правильный выбор блока питания для оборудования обеспечивает стабильную работу производственных процессов и защиту от аварийных ситуаций. Качественный блок питания это основа надежной работы всей автоматизированной системы.

Современные тенденции развития промышленных блоков питания направлены на повышение энергоэффективности, компактности и функциональности. Цифровые интерфейсы связи позволяют интегрировать источники питания в системы мониторинга и управления производством для удаленного контроля параметров и диагностики состояния.

Для подбора блока питания под ваши задачи отправьте запрос на почту info@siderus.ru — мы подготовим для вас коммерческое предложение с ценой и сроками поставки от производителя. Для срочных вопросов: +7 (499) 647-47-07.
