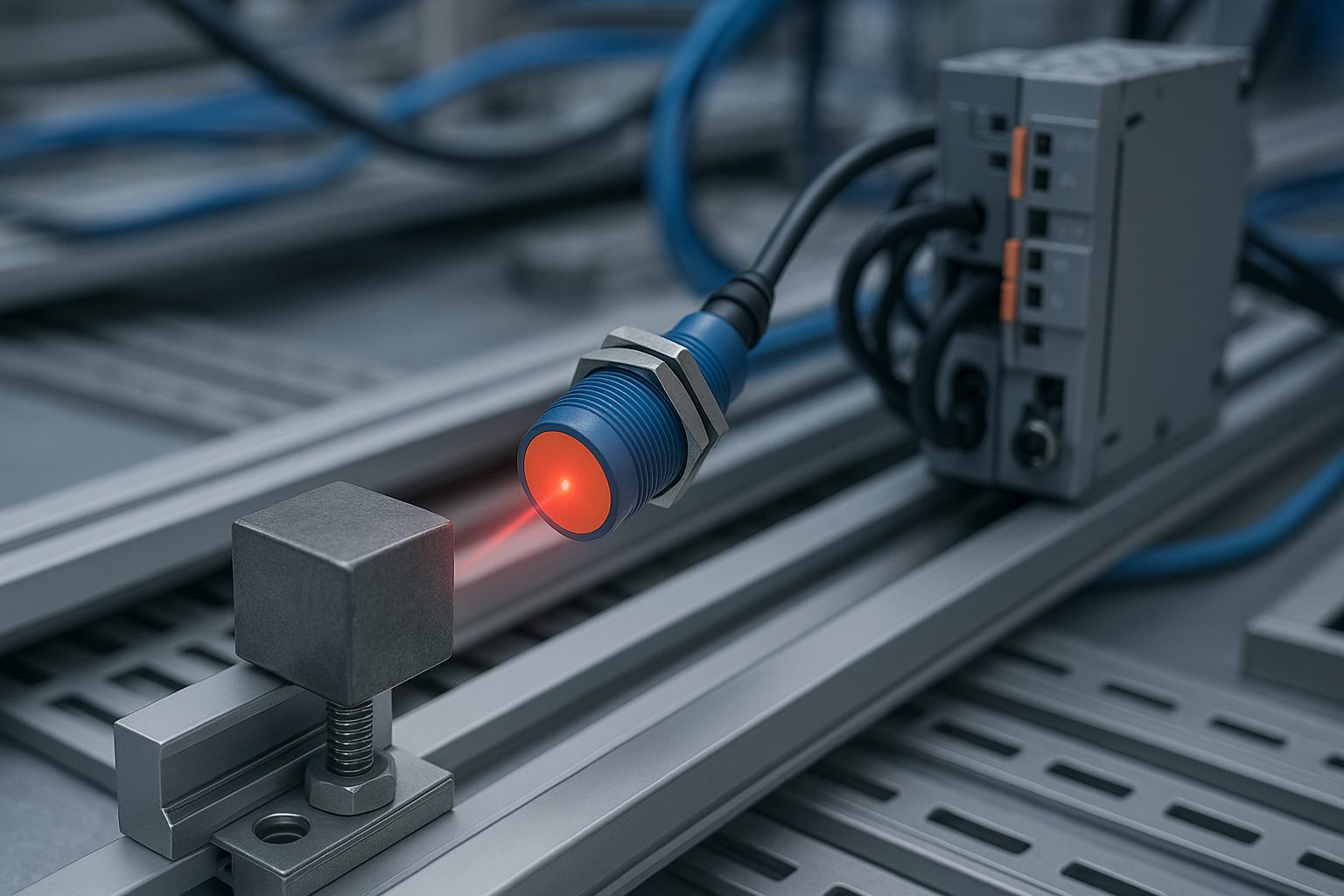

Как работает бесконтактный выключатель и где применяется в системах управления

В современной промышленной автоматизации надежный контроль положения, наличия и перемещения — основа эффективности и безопасности. Вместо устаревших механических контактов применяются высокотехнологичные решения. Бесконтактный выключатель — это устройство, обеспечивающее точное срабатывание без физического касания объекта. По сути, это датчик приближения — «глаза» и «пальцы» АСУТП (автоматизированных систем управления технологическими процессами). Разберемся, как он работает, какие бывают типы и почему важен для производства.

Бесконтактные датчики в промышленности в чем его отличие от классических датчиков

Проще говоря, бесконтактный выключатель это электронное устройство, определяющее наличие, отсутствие или положение объекта в зоне чувствительности и формирующее выходной сигнал (включая или выключая нагрузку) без механического контакта. В отличие от кнопок или концевиков, здесь срабатывание происходит за счет изменения физического поля вокруг чувствительного элемента.

Для промышленности он имеет большое значение:

• Автоматизация процессов. Контроль положения деталей, конец хода цилиндров, подсчет продукции.
• Сигнализация в АСУТП. Сигналы о достижении уровня жидкости, наличии заготовки, открытии дверей или ограждений.
• Контроль механизмов. Обеспечение безопасности (блокировка при отсутствии детали), синхронизация оборудования.

Именно отсутствие трения и износа делает бесконтактный выключатель ключевым элементом для надежной и долговечной автоматизации.

Как работает бесконтактный выключатель

В основе действия любого бесконтактного выключателя лежит регистрация изменений физического поля при появлении объекта. Встроенный генератор создает поле:электромагнитное, электростатическое, световое. При попадании объекта в зону чувствительности параметры поля меняются происходит ослабление, отражение, поглощение. Эти изменения улавливаются чувствительным элементом. Электронная схема обрабатывает сигнал и переключает выходной транзистор, замыкая или размыкая цепь управления (например, дает сигнал на ПЛК или исполнительный механизм).

Зона чувствительности выключателя

Зона чувствительности максимальное расстояние срабатывания, на котором датчик гарантированно обнаружит объект. Значения варьируются:

• 1–2 мм миниатюрные индуктивные датчики.
• 10–60 мм стандартные индуктивные.
• До нескольких метров оптические выключатели.
• До 150 м специализированные лазерные датчики.

Расстояние зависит от типа датчика, материала объекта (металл, пластик, жидкость), его размера, формы и условий монтажа. Производители указывают номинальное расстояние для стандартных условий (чаще стальной кубик заданного размера). В реальных условиях оно может отличаться, поэтому нужен запас.

Типы бесконтактных выключателей для разных объектов и условий работы

Индуктивные выключатели

Принцип. Генерируют переменное электромагнитное поле. При внесении металла возникают вихревые токи, ослабляющие поле датчик фиксирует изменение.

Дистанция. 2–60 мм (зависит от катушки и металла).

Объекты. Только металлы (лучше ферромагнитные; для цветных дистанция меньше).

Применение. Контроль металлических деталей положение на конвейерах, подсчет изделий, конец хода штоков пневмоцилиндров, проверка инструмента. Надежны, недороги, устойчивы к загрязнениям.

Емкостные выключатели

Принцип. Создают электростатическое поле. Объекты с диэлектрической проницаемостью, отличной от воздуха, изменяют емкость датчик регистрирует изменение.

Дистанция. До 40 мм (больше для крупных объектов/жидкостей).

Объекты. Металл, пластик, стекло, дерево, вода, зерно, мука и др.

Применение. Контроль уровня жидкостей, сыпучих материалов, неметаллических объектов (бутылок, коробок), наполнения емкостей. Чувствительны к влажности, налипанию.

Оптические выключатели

Принцип. Используют инфракрасный световой луч. Есть 3 основных варианта:

• Барьерный. Передатчик и приемник напротив, срабатывание при прерывании луча.
• Рефлекторный. Передатчик и приемник в одном корпусе, луч отражается от рефлектора.
• Диффузный. Отражение от объекта.

Дистанция. От сантиметров (диффузные) до десятков метров (барьерные и рефлекторные).

Объекты. Любые непрозрачные для ИК-луча.

Применение. Подсчет на высокоскоростных линиях, контроль на расстоянии, обнаружение прозрачных объектов (спецмодели), этикетки, защита периметра. Требуют чистоты, чувствительны к пыли, засветке. Частота срабатывания высокая.

Магниточувствительные выключатели

Принцип. Реагируют на магнитное поле.

• Геркон. Контакты замыкаются под действием магнита.
• Датчик Холла. Выходное напряжение меняется от магнитного поля.

Дистанция. До 100 мм (зависит от магнита).

Объекты. Постоянные магниты или объекты с ними.

Применение. Контроль дверей, люков, защитных ограждений (взрывозащита герконов), положение поршней, крановые установки, безопасность. Просты, надежны, герконы не требуют питания.

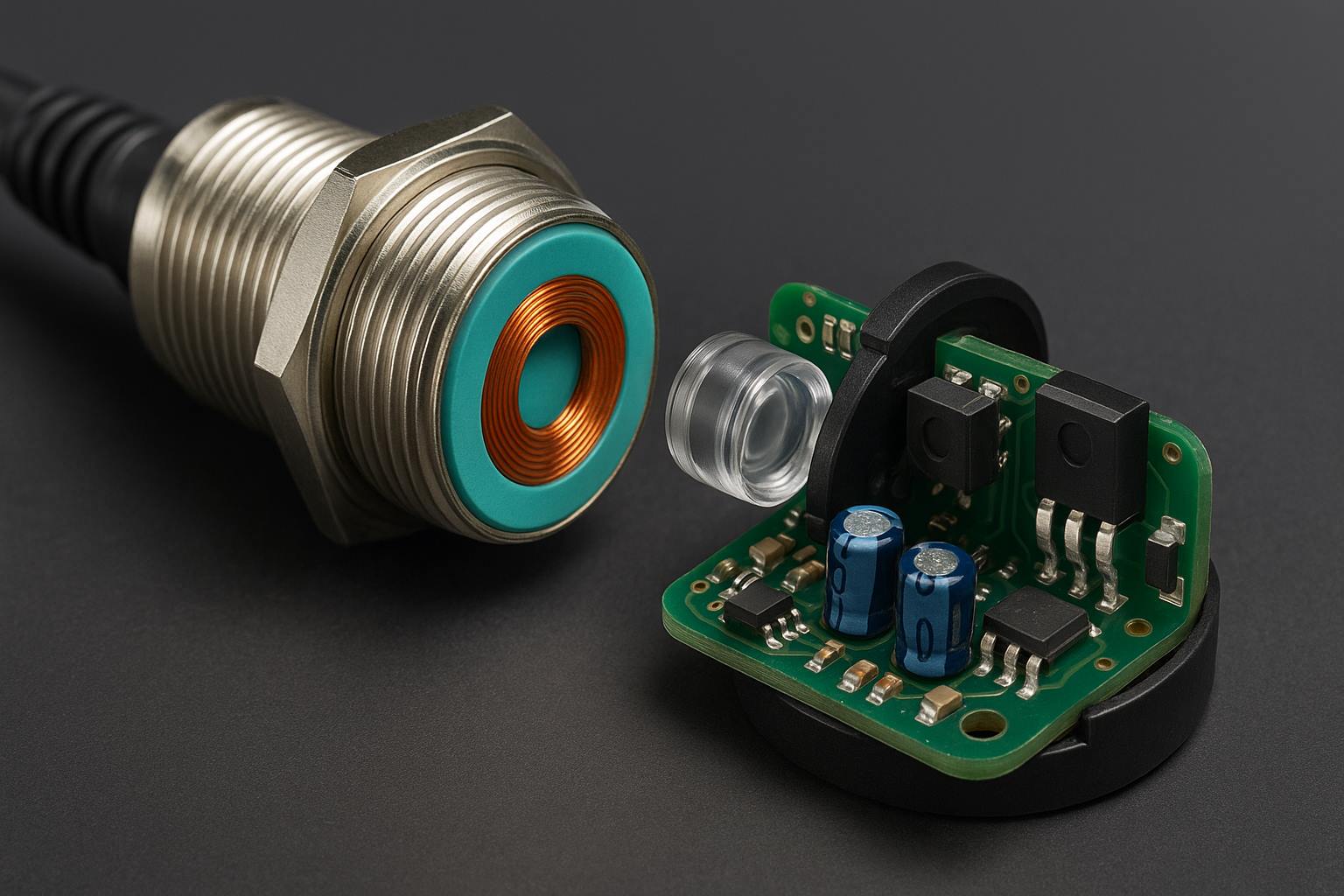

Из чего состоит бесконтактный выключатель

Конструкция зависит от типа, но есть общие ключевые компоненты:

• Активная поверхность (чувствительный элемент). Лицевая часть, из которой излучается поле/свет или которая его воспринимает (катушка индуктивности, пластины конденсатора, линза).
• Генератор. Создает рабочее поле (электромагнитное для индуктивных, электростатическое для емкостных) или световой луч для оптических.
• Коммутационный элемент.Полупроводниковый транзистор (NPN или PNP), переключающий ток нагрузки. Обеспечивает надежность, ресурс, высокую частоту срабатывания.
• Корпус. Защищает электронику. Обеспечивает пылевлагозащиту (IP67, IP68, IP69K), прочность, стойкость к химии, вибрациям. Материал латунь, нержавеющая сталь или пластик (PBT, PPS).

Например, в индуктивном датчике активная поверхность содержит ферритовый сердечник с обмоткой. При внесении металла меняется частота/амплитуда генератора, что фиксируется схемой и приводит к переключению транзистора.

Преимущества бесконтактных выключателей в реальных условиях эксплуатации

Бесконтактные выключатели вытесняют механические контакты в промышленной автоматизации по нескольким причинам:

• Высокая надежность. Нет трущихся деталей нет износа. Герметичный корпус (IP65–IP69K) позволяет работать в условиях масла, пыли, стружки и на улице.
• Исключительная долговечность. До 10 миллионов циклов, нагрузка приходится на полупроводниковый элемент, а не на механику.
• Высокая частота срабатывания. Работают с быстродвижущимися объектами (особенно оптические и индуктивные), что важно для скоростных линий.
• Универсальность применения. Широкий выбор типов (индуктивный, емкостный, оптический, магниточувствительный) под любой объект: металл, пластик, жидкости, сыпучие.
• Устойчивость к вибрациям и ударам. Прочная конструкция корпуса и отсутствие механики.
• Искробезопасность. Нет искрения при переключении (полупроводниковый выход), возможна работа во взрывоопасных зонах.

Эти преимущества напрямую влияют на снижение простоев, уменьшение затрат на обслуживание и повышение общей надежности АСУТП.

Как подключить бесконтактный выключатель к ПЛК и другим устройствам управления

Большинство промышленных бесконтактных выключателей имеют 3-х или 4-х проводную схему подключения, реже 2-х проводную. Наиболее распространены 3-х проводные.

Трехпроводное подключение

• Провод 1. Плюс питания постоянного тока (обычно +10.30V DC).
• Провод 2. Минус питания (0V, GND).
• Провод 3. Выходной сигнальный провод.

Тип выхода определяет, как коммутируется нагрузка относительно общего минуса (GND) или плюса питания.

• NPN (sink): нагрузка включается между выходом и плюсом питания.
• PNP (source): нагрузка включается между выходом и минусом.

Важно: соблюдайте совместимость выхода (NPN/PNP) с входом устройства (ПЛК, реле, клапан). Используйте стабилизированный источник питания.

Двухпроводное подключение

Датчик включается последовательно с нагрузкой (AC или DC). Проще монтировать, но есть ограничения по току нагрузки, утечкам и падению напряжения. Редко применимо в сложных АСУТП.

Рекомендации по установке

• Зона чувствительности. Объект должен стабильно попадать в зону, избегайте близости металла и других датчиков.
• Крепление. Используйте штатный крепеж, исключайте вибрацию.
• Защита от помех. Сигнальные кабели прокладывайте отдельно от силовых, используйте экранирование.
• Чистота. Регулярно очищайте линзы (оптические), активную поверхность (емкостные).

Пример подключения. Индуктивный датчик (PNP): коричневый +24V DC, синий 0V, черный выход на ПЛК (например, Siemens S7-1200). Минус ПЛК соединен с минусом источника питания.

Подбор бесконтактного выключателя для промышленного оборудования

Учитывайте ключевые параметры:

1. Тип датчика. Зависит от материала и задачи: индуктивный металл, емкостный неметаллы и уровень, оптический подсчет и расстояния, магниточувствительный позиционирование с магнитом.
2. Расстояние срабатывания (зона чувствительности). Выбирайте с запасом 20–30% от нужного расстояния. Для индуктивных учитывайте материал объекта.
3. Степень защиты корпуса (IP). Для пыли и стружки IP65/67; для мойки, улицы и жидкостей IP67/68/69K. В пищевой промышленности нержавейка и сертификаты EHEDG, FDA.
4. Рабочее напряжение. Обычно 10–30 V DC (3-проводные) или ~110–240 V AC (2-проводные). Проверьте совместимость.
5. Тип и мощность выхода. Ток коммутации 100–300 мА (PNP/NPN) должен покрывать нагрузку. Для больших нагрузок промежуточное реле.
6. Рабочая температура. Диапазон должен соответствовать климату цеха или условиям наружной установки.
7. Конструктивное исполнение. Определите форму цилиндр (M8, M12, M18, M30) или прямоугольник, способ крепления и наличие индикатора.
8. Условия эксплуатации. Учитывайте наличие влажности, химически агрессивных сред, взрывоопасности, вибраций и электромагнитных помех.

Эти факторы напрямую влияют на выбор типа, корпуса и степени защиты.

Что учитывать при обслуживании бесконтактных выключателей

Чтобы максимально продлить срок службы оборудования, соблюдайте эти простые меры:

1. Контролируйте зону чувствительности не уменьшилось ли реальное расстояние срабатывания датчика. Это может указывать на загрязнение или неисправность. Проверяйте надежность крепления и соединений.
2. Регулярно очищайте активную поверхность от пыли, грязи, масла, металлической стружки. Особенно важно для индуктивных и критично для оптических. Используйте мягкие ткани и разрешенные чистящие средства. Не применяйте абразивы.
3. Убедитесь, что коммутируемый ток не превышает номинальный для датчика. Используйте защитные диоды при подключении к индуктивным нагрузкам (катушки реле, клапанов).

Применение бесконтактных выключателей в промышленности

Сферы использования безграничны в контексте автоматизации:

• Машиностроение, металлообработка. Контроль положения заготовок, инструмента, концевых положений цилиндров, подсчет деталей, проверка наличия паллет.
• Пищевая, фармацевтическая промышленность. Контроль уровня жидкостей (молоко, соки) и сыпучих продуктов (мука, сахар, таблетки) в емкостях, обнаружение этикеток/крышек на бутылках, контроль наполнения упаковки.
• Логистика, складирование. Обнаружение наличия паллет/коробок на конвейерах, позиционирование грузов, контроль открытия ворот и дверей.
• Автомобильная промышленность. Высокоточный контроль положения деталей на сборочных линиях, контроль сварочных клещей, безопасность роботизированных зон.
• Химия, нефтегаз. Контроль уровня в резервуарах (емкостные), позиционирование арматуры (магниточувствительные), сигнализация в АСУТП (во взрывозащищенном исполнении).
• Энергетика. Контроль положения выключателей, состояния дверей шкафов управления.

Вот пример из практики: на конвейере упаковки продукции возникали ошибки подсчета из-за неровного движения коробок. Установка пары оптических выключателей барьерного типа поперек конвейера решила проблему: первый датчик давал сигнал «приближение коробки, второй «коробка в зоне подсчета. Это позволило ПЛК точно считать только правильно расположенные коробки, исключив двойной счет и пропуски. Повысилась точность учета и скорость линии.

Понимая, что такое бесконтактный выключатель, принципы его работы, ключевые типы и их применение в АСУТП, можно подобрать решение для стабильной работы оборудования, точного контроля положения/наличия объектов и повышение общей надежности и эффективности производственного цикла.
