Антенна: что это и как она применяется в промышленности

В современной промышленности радиосвязь и телекоммуникации обеспечивают непрерывную передачу критически важных данных между системами управления, датчиками и исполнительными механизмами. Передача и прием этих сигналов зависят от характеристик антенны. Параметры оборудования напрямую влияют на качество связи в условиях помех, вибраций и агрессивной среды. В статье расскажем, какие типы антенн используются в промышленности, как они устроены и что важно учитывать при выборе.

Что такое антенна

Антенна это устройство для излучения и приема электромагнитных волн в радиочастотном диапазоне. В промышленности она служит интерфейсом между электронным оборудованием и радиоэфиром, обеспечивая беспроводную передачу данных, управляющих команд и телеметрии.

Антенны играют ключевую роль в автоматизированных системах: они обеспечивают связь между диспетчерскими центрами и удаленными объектами, передают данные от датчиков к системам управления, координируют работу мобильных роботов и автономного транспорта на производственных площадках.

Промышленная антенна должна устойчиво работать в условиях электромагнитных помех, вибраций, экстремальных температур и агрессивных сред. Это требует применения надежных конструкций со стабильными характеристиками.

Для чего нужна антенна

Основные функции антенн в промышленности передача и прием сигналов в системах связи, автоматизации и промышленного интернета вещей (IoT). Они обеспечивают работу беспроводных сетей передачи данных, видеонаблюдения, телеметрии технологических параметров и дистанционного управления оборудованием.

Практический пример: на автомобильном заводе применяется система беспроводного управления роботами-сварщиками. Направленные антенны обеспечивают стабильную связь между центральным контроллером и роботами, работающими на расстоянии до 500 метров. Промышленные роботы часто принимают команды в диапазоне от 100 Гц до 1 кГц, обеспечивая повторяемость ±0,1 мм.

В системах телеметрии антенны передают данные о давлении, температуре, вибрации и других параметрах от удаленных датчиков к центральным системам мониторинга. Это позволяет своевременно выявлять отклонения в работе оборудования и предотвращать аварийные ситуации.

Как работает антенна

Принципы работы

Принцип работы антенны основан на фундаментальном физическом явлении: переменный электрический ток создает электромагнитные волны, которые распространяются в пространстве со скоростью света. При передаче устройство преобразует электрические колебания высокой частоты в радиоволны, при приеме обратно преобразует электромагнитную энергию в электрический сигнал.

Основные компоненты

• Излучающие элементы активные части, непосредственно преобразующие электрическую энергию в электромагнитные волны. Могут быть выполнены в виде проводников различной формы: прямолинейных, изогнутых, спиральных.
• Фидерная линия линия передачи, соединяющая антенну с радиопередатчиком или приемником. Обеспечивает передачу сигнала с минимальными потерями и должна иметь согласованный импеданс (обычно 50 или 75 Ом).
• Заземление обеспечивает электрическую безопасность и влияет на характеристики излучения. Качественное заземление особенно важно для промышленных устройств, работающих в условиях повышенных помех.
• Корпус и крепления защищают внутренние элементы от внешних воздействий и обеспечивают механическую прочность. Промышленные антенны имеют степень защиты IP65-IP68 для работы в жестких условиях эксплуатации.

Примеры профессионального оборудования включают антенны Kathrein для сотовых сетей и Laird для промышленных применений, которые отличаются высокой надежностью и стабильными характеристиками в широком диапазоне частот.

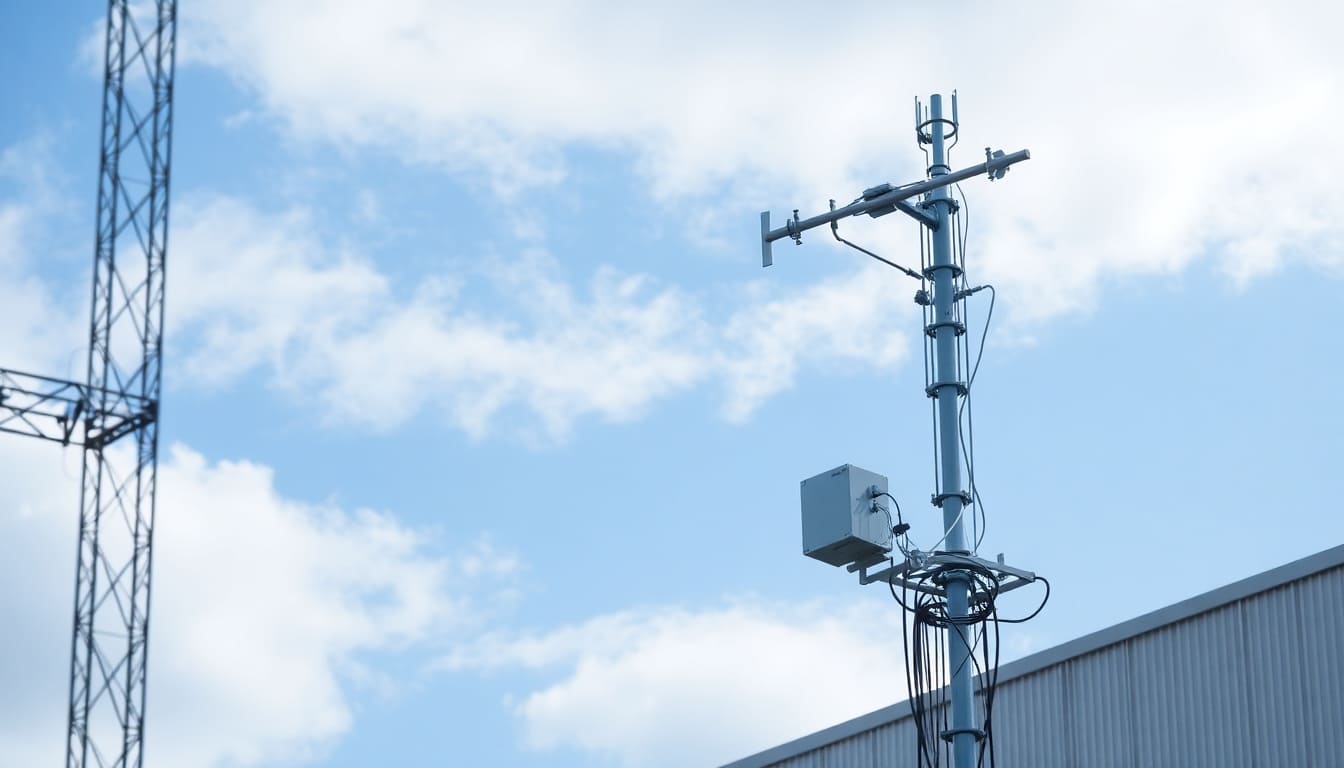

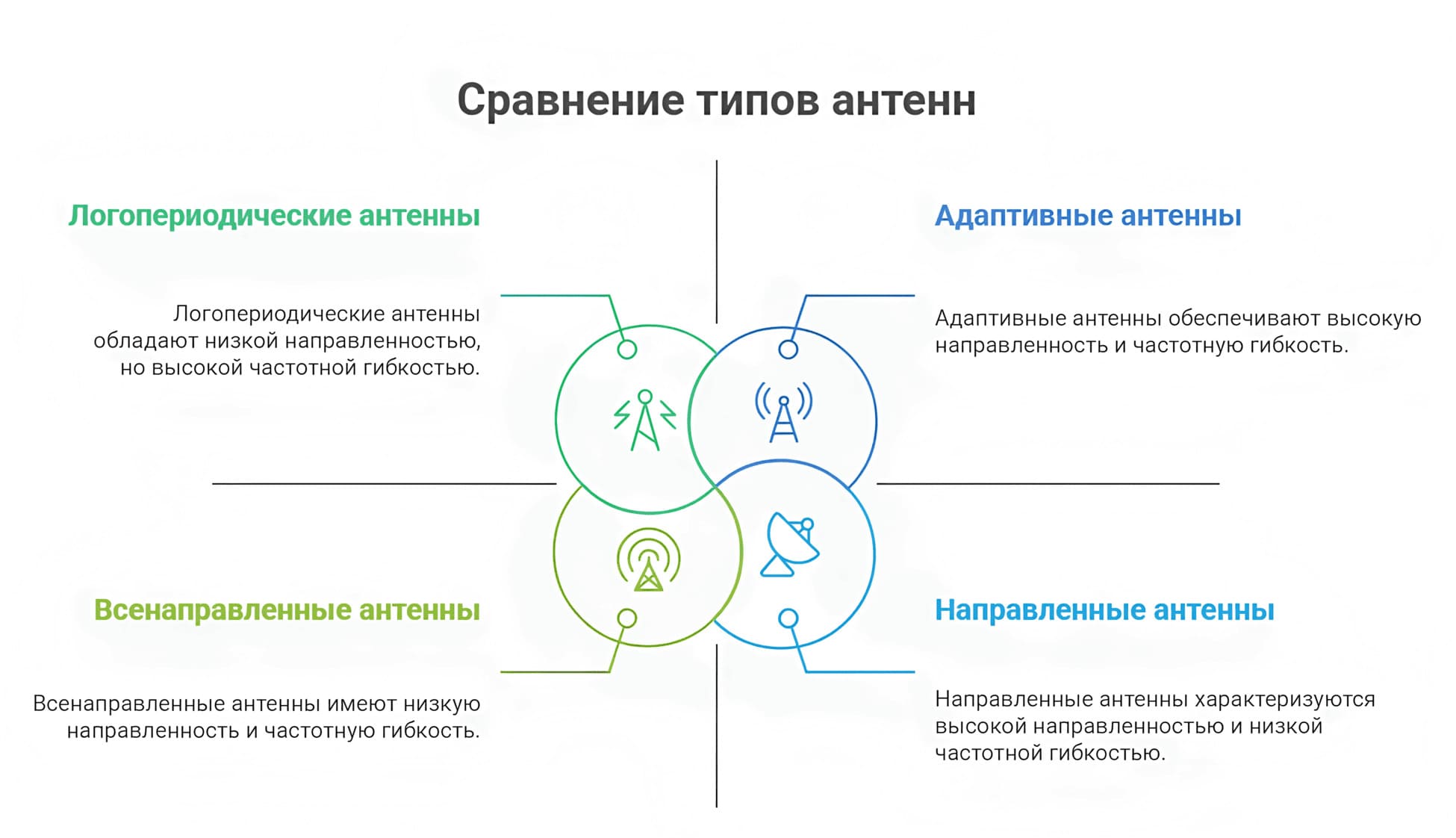

Типы антенн в промышленности

Направленные

Фокусируют излучаемую энергию в узком секторе, что обеспечивает высокий коэффициент усиления и увеличивает дальность связи.

• Антенна ЯгиУда состоит из активного вибратора, рефлектора и нескольких директоров. Это позволяет достигать усиления 6–15 дБи в УВЧ-диапазоне.
• Параболическая антенна использует отражатель параболической формы для фокусировки электромагнитных волн и обеспечивает усиление до 40 дБи и выше. Такие устройства применяются для связи типа "точка-точка" на расстояниях до 50 км, в основном в промышленных сетях передачи данных.

Направленные антенны оптимальны для создания радиомостов между удаленными объектами, подключения ретрансляторов и организации высокоскоростной передачи данных, в том числе в системах видеонаблюдения. В нефтегазовой отрасли они обеспечивают связь между месторождениями и центрами управления на расстояниях до 100 км.

Всенаправленные

Равномерно излучают сигнал по всей горизонтальной плоскости, обеспечивая покрытие на 360°. Коэффициент усиления невысокий (2–8 дБи), но устройство поддерживает связь с мобильными объектами вне зависимости от их положения.

Наиболее распространенные типы штыревые и коллинеарные. Их применяют для организации Wi-Fi в производственных помещениях, связи с мобильными роботами, в охранных системах и диспетчерской связи.

Главное преимущество всенаправленных антенн простота установки и эксплуатации: не требуется точная настройка на источник сигнала. Это особенно важно для систем, где объекты находятся в постоянном движении.

Логопериодические

Работают стабильно в широком диапазоне частот (перекрытие 2:1 и более). Конструкция с системой вибраторов с убывающей длиной обеспечивает постоянные диаграмму направленности и импеданс в рабочем диапазоне.

Логопериодические антенны применяются в сотовых сетях и телеметрии, где требуется одновременная работа на нескольких частотах. Их также используют в измерительных комплексах для мониторинга электромагнитной обстановки на промышленных объектах.

Современные модели охватывают частотный диапазон от 80 МГц до 6 ГГц, что позволяет использовать одно устройство для разных систем связи: УКВ, сотовых сетей 2G/3G/4G/5G, Wi-Fi и Bluetooth.

Адаптивные

Это антенный массив с электронным управлением диаграммой направленности. Система автоматически регулирует фазу и амплитуду сигналов на каждом элементе массива для оптимизации качества связи.

Такие антенны применяются в беспилотниках и сложных радиосистемах: они компенсируют движение объектов, подавляют помехи и обеспечивают стабильную связь в условиях многолучевого распространения. В промышленности их используют для управления автономным транспортом и роботизированными комплексами.

Технология MIMO (Multiple Input Multiple Output), реализуемая в адаптивных антеннах, повышает пропускную способность и надежность связи за счет одновременной передачи нескольких потоков данных через разные антенные элементы.

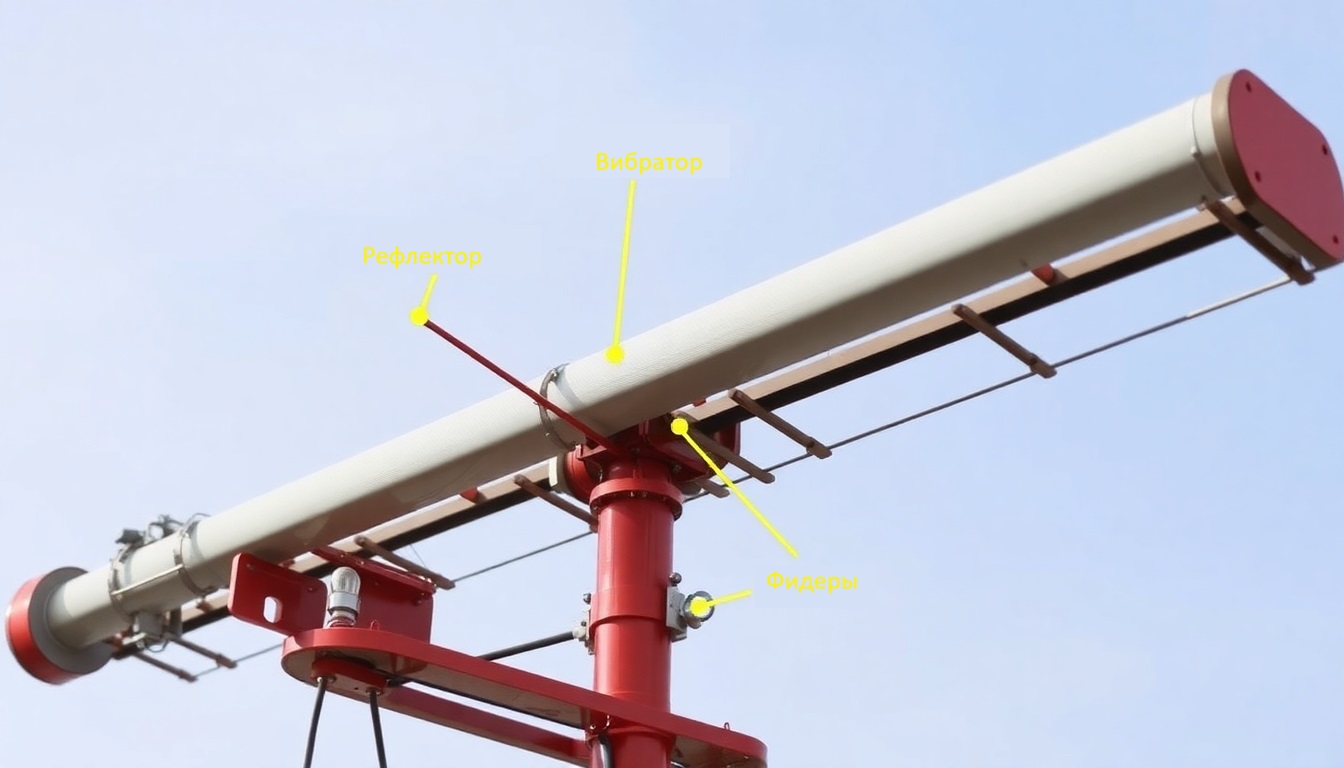

Из чего состоит антенна

Конструкция промышленной антенны включает сложные инженерные решения, необходимые для надежной работы в жестких условиях эксплуатации.

• Вибраторы основные излучающие элементы, изготавливаются из высококачественных проводящих материалов. Их длина определяется рабочей частотой: для полуволнового вибратора она составляет λ/2, где λ длина волны. В многодиапазонных устройствах применяются вибраторы разной длины для охвата широкого диапазона частот.
• Рефлекторы пассивные элементы, отражающие электромагнитную энергию и формирующие направленность. Параболические рефлекторы выполняются из алюминиевых сплавов с высокой точностью поверхности (допуск не более λ/16).
• Фидерные линии включают коаксиальные кабели, волноводы и микрополосковые линии передачи. В промышленности используют кабели с низкими потерями и стабильными характеристиками в широком температурном диапазоне.
• Крепления и поворотные механизмы обеспечивают точное позиционирование и устойчивость к ветровым нагрузкам. Промышленные антенны рассчитаны на ветер до 200 км/ч и сейсмическую активность до 8 баллов.

Каждый компонент влияет на характеристики всей системы: эффективность излучения, полосу пропускания, помехоустойчивость и долговечность.

Какие параметры измеряет и показывает антенна

Антенна в составе измерительного комплекса позволяет определять ключевые характеристики радиосигналов, важные для оптимизации систем связи.

• Мощность сигнала измеряется в децибелах относительно 1 милливатта (дБм) и отражает уровень приема. Промышленные приемники достигают чувствительности до –120 дБм, что позволяет фиксировать слабые сигналы от удаленных источников.
• Частотный диапазон определяет спектр принимаемых сигналов. Широкополосные измерительные антенны охватывают диапазон от нескольких мегагерц до десятков ГГц, обеспечивая анализ всего спектра промышленных радиосистем.
• Поляризация волн определяется с помощью антенн с переключаемой поляризацией. Это важно для минимизации потерь при рассогласовании, а также для повышения эффективности связи.

Пример: на металлургическом комбинате система мониторинга связи использует измерительные антенны для контроля радиоканалов управления кранами. В реальном времени анализируются уровень сигнала, отношение сигнал/шум и качество модуляции. При ухудшении условий система автоматически переключается на резервные частоты.

Как выбрать антенну для производства

Выбор антенны для радиосвязи требует комплексного анализа технических требований и условий эксплуатации.

Ключевые параметры

• Частотный диапазон должен соответствовать используемому оборудованию. В промышленности применяются следующие диапазоны: УКВ (136–174 МГц), УВЧ (400–470 МГц), ISM (2,4 и 5,8 ГГц), сотовые сети (800–2600 МГц). Широкополосные антенны работают одновременно в нескольких диапазонах.
• Коэффициент усиления выбирается с учетом требуемой дальности и условий распространения сигнала. В городских условиях подойдут антенны с усилением 6–12 дБи, для открытых территорий от 15 до 20 дБи и выше.
• Поляризация сигнала должна соответствовать типу оборудования: вертикальная для мобильной связи, горизонтальная для радиорелейных линий, круговая для спутниковых систем.
• Степень защиты (IP) определяет устойчивость к внешним воздействиям. Для установки на улице необходим уровень IP65–IP67, во взрывоопасных зонах антенны во взрывозащищенном исполнении.
• Условия эксплуатации включают температурный диапазон (от –40 до +70 °C), высокую влажность (до 95 % без конденсации), вибрации, механические нагрузки и электромагнитные помехи. Антенна должна сохранять стабильные характеристики при всех воздействиях.

Обслуживание и настройка антенны

Регулярное техническое обслуживание антенн необходимо для стабильной работы и продления срока службы оборудования.

• Калибровка. Включает проверку коэффициента стоячей волны (КСВ), измерение диаграммы направленности и контроль электрических параметров. В рабочем диапазоне КСВ не должен превышать 1,5:1.
• Импеданс антенны. Проверяется с помощью анализаторов цепей или измерителей КСВ. Несоответствие импеданса приводит к потерям мощности и снижению качества связи.
• Защита от внешних факторов. Регулярно нужно проводить очистку от загрязнений, проверку герметичности разъемов и состояния кабельных линий. Основные причины ухудшения характеристик коррозия и проникновение влаги.

Практические советы по продлению срока службы

• Используйте качественные коаксиальные кабели с низкими потерями.
• Герметизируйте соединения специальными мастиками.
• Установите грозозащиту для предотвращения повреждений от разрядов.
• Регулярно проверяйте крепления и затяжку разъемов.

Профилактическое обслуживание проводится не реже одного раза в квартал для критически важных систем и два раза в год для вспомогательных радиоканалов.

Преимущества антенн в промышленности

Внедрение современных антенных систем в промышленности дает значительные технические и экономические преимущества.

• Надежная связь. В условиях электромагнитных помех достигается благодаря направленным антеннам с высоким коэффициентом усиления и системам подавления помех. Такие устройства обеспечивают стабильную работу при отношении сигнал/шум 10 дБ и выше.
• Снижение помех. Обеспечивается правильным выбором поляризации и диаграммы направленности. Перекрестная поляризация подавляет помехи на 20–30 дБ, а направленные антенны уменьшают влияние отраженных сигналов и эффекта многолучевого распространения.
• Повышение эффективности связи. Выражается в увеличении дальности, пропускной способности и надежности радиоканалов. Антенны с поддержкой технологии MIMO позволяют увеличить скорость передачи данных в 2–4 раза по сравнению с традиционными решениями.

Пример: на химическом предприятии установка направленных антенн для телеметрии увеличила дальность связи с удаленными датчиками с 2 до 15 км. Система мониторинга получает данные о давлении, температуре и составе продукции с 150 точек в реальном времени. Это сократило время реакции на отклонения с 30 до 2 минут и помогло предотвратить 12 потенциальных аварий за год.

Экономический эффект от внедрения качественных антенных систем составляет 15–25% снижения эксплуатационных затрат на системы связи за счет повышения надежности и сокращения простоев оборудования.

Заключение

Антенна ключевой элемент любой промышленной радиосети. От её характеристик и качества установки зависит стабильность связи в системах автоматизации, телеметрии и удалённого управления.

Для обеспечения надежной радиосвязи на производстве:

1. Определите задачу (передача данных, телеметрия, Wi-Fi) и частотный диапазон.
2. Выберите подходящий тип антенны (направленная, всенаправленная, адаптивная) с учетом условий эксплуатации.
3. Настройте и откалибруйте устройство, регулярно проверяйте состояние оборудования.
4. Интегрируйте антенну в систему связи для стабильной работы.
