Адгезиметр: что это и как он помогает в промышленности

Качество сцепления покрытий напрямую влияет на долговечность конструкций и безопасность эксплуатации. Например, недостаточная адгезия покрытия на трубопроводе может привести к коррозии и аварийным ситуациям, а слабое сцепление керамической плитки в промышленном помещении — к травмам персонала. Адгезиметр позволяет количественно оценить прочность сцепления материалов и предотвратить подобные проблемы на этапе контроля качества.

Что такое адгезиметр

Адгезиметр — это прибор, предназначенный для измерения прочности сцепления (адгезии) между различными материалами. В промышленности он помогает контролировать качество лакокрасочных, клеевых, антикоррозионных и изоляционных слоев, обеспечивая соответствие стандартам прочности и надежности.

Принцип работы адгезиметра основан на создании контролируемого механического воздействия на покрытие до момента его отделения от основы. Измеряемая величина — сила отрыва в мегапаскалях (МПа) или килограммах на квадратный сантиметр (кг/см²).

Для чего нужен адгезиметр

Основное назначение прибора — объективная оценка качества покрытий и клеевых соединений. Точные измерения позволяют выявить дефекты на ранней стадии и предотвратить преждевременное разрушение покрытий.

Примеры использования:

• В нефтегазовой отрасли адгезиметры используются для проверки защитных покрытий трубопроводов. Например, полиэтиленовое покрытие магистрального газопровода должно обеспечивать адгезию не менее 2,5 МПа согласно требованиям ГОСТ 51164-98. Недостаточная прочность сцепления приводит к отслаиванию покрытия, коррозии металла и потенциальным авариям.
• В строительстве промышленный адгезиметр контролирует качество облицовочных работ. Адгезия керамической плитки к основанию должна составлять не менее 0,5 МПа для внутренних помещений и не менее 1,0 МПа для наружных работ по СНиП 3.04.01-87. Слабое сцепление приводит к отслаиванию плитки и создает угрозу безопасности.
• В машиностроении адгезиметры проверяют качество лакокрасочных покрытий на корпусах оборудования. Антикоррозионные покрытия должны обеспечивать адгезию 3–5 МПа для длительной защиты от агрессивных сред.

Как работает адгезиметр

Принципы работы

Адгезиметр работает по принципу измерения силы, необходимой для отрыва покрытия от основания. Существует несколько методов ее измерения:

• Метод отрыва. Является наиболее распространенным. К поверхности покрытия приклеивается специальная металлическая пластина-долли диаметром 20 мм с помощью двухкомпонентного эпоксидного клея. После полимеризации клея (обычно 24 часа) адгезиметр создает равномерную растягивающую нагрузку перпендикулярно поверхности до момента разрушения. Измеряется максимальная сила отрыва, которая пересчитывается в единицы давления.
• Метод решетчатого надреза. Применяется для тонких покрытий толщиной до 250 мкм. Адгезиметр-решетка создает систему параллельных надрезов. Адгезия оценивается визуально по количеству отслоившихся квадратов согласно шкале от 0 до 5 баллов по ГОСТ 15140-78.
• Метод сдвига. Используется для оценки адгезии анкерного крепежа. Прибор создает боковую нагрузку на анкер до момента его смещения или разрушения основания.

Основные элементы

Электронный адгезиметр состоит из нескольких ключевых компонентов, обеспечивающих точность измерений.

• Гидравлический или пневматический привод создает равномерную нагрузку с контролируемой скоростью нарастания. Механический адгезиметр использует пружинную систему для создания нагрузки.
• Тензометрический датчик измеряет приложенную силу с точностью до 0,01 МПа.
• Цифровой дисплей отображает текущее значение нагрузки и максимальную силу отрыва. Современные модели оснащаются функцией сохранения результатов измерений и расчета статистических параметров.

Примеры профессиональных адгезиметров:

• Elcometer 108 — гидравлический прибор с диапазоном измерений 0–28 МПа;

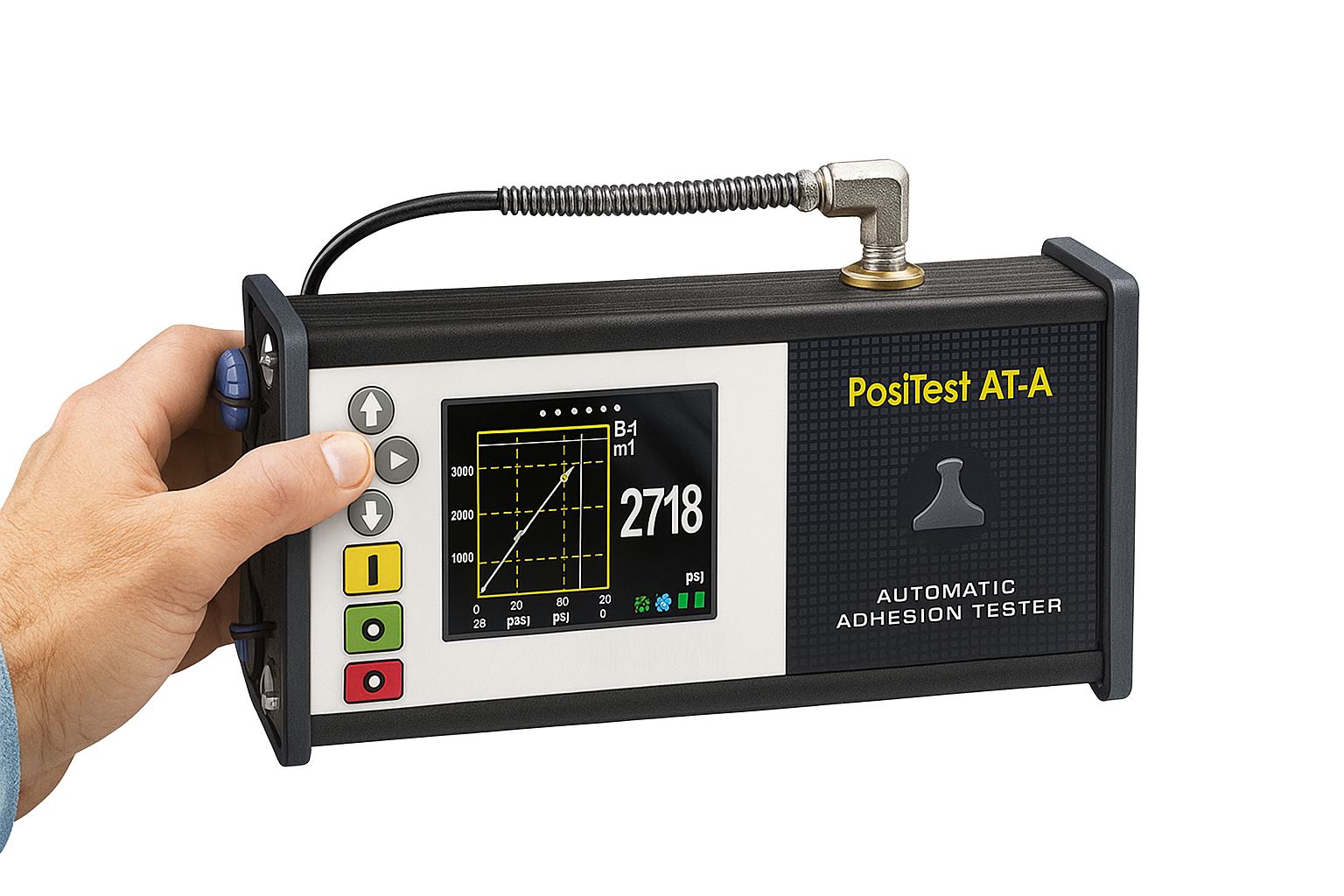

• PosiTest AT-A — автоматический электронный адгезиметр с функцией самовыравнивания и точностью ±1%.

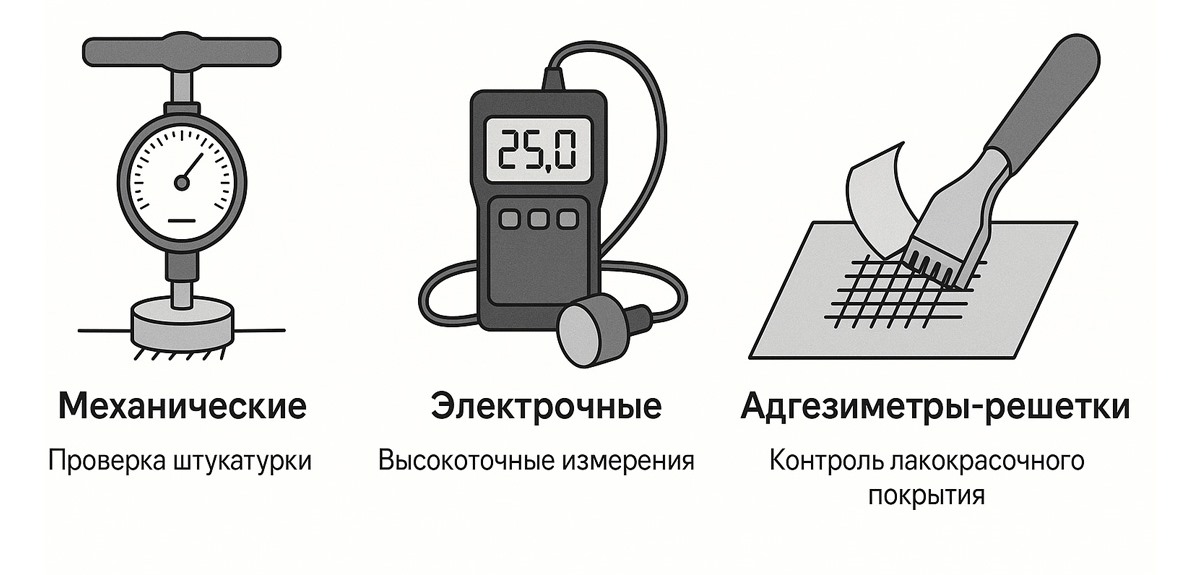

Типы адгезиметров

Механические

Механический адгезиметр представляет собой портативное устройство, работающее по принципу динамометра. Основу конструкции составляет калиброванная пружина, деформация которой пропорциональна приложенной силе.

Прибор включает рукоятку для создания нагрузки, пружинный механизм, аналоговую шкалу и захватное устройство для пластины-долли. Измерения проводятся путем плавного увеличения нагрузки до момента отрыва покрытия.

Преимущества механических адгезиметров:

• простота использования;
• независимость от источников питания;
• высокая надежность в сложных условиях эксплуатации.

Диапазон измерений составляет 0–10 МПа с точностью ±5%.

Применение механических адгезиметров эффективно для проверки штукатурки на бетонных основаниях, контроля адгезии плиточного клея, оценки качества ремонтных составов. Приборы незаменимы при работе в условиях повышенной влажности, запыленности или отсутствия электропитания.

Электронные

Обеспечивают высокую точность измерений и расширенные функциональные возможности. Цифровая обработка сигналов исключает погрешности считывания и обеспечивает автоматический расчет результатов.

Конструкция включает электронный блок управления, цифровой дисплей, тензометрические датчики и систему создания нагрузки. Современные модели оснащаются интерфейсами для подключения к компьютеру и передачи данных.

Функциональные возможности электронных адгезиметров:

• автоматическое определение максимальной силы отрыва;
• расчет среднего значения по серии измерений;
• построение графиков нагрузки;
• сохранение результатов в памяти прибора.

Точность измерений достигает ±1% при диапазоне 0–50 МПа.

Применение электронных адгезиметров оптимально для высокоточных измерений на производстве, сертификационных испытаний, научно-исследовательских работ.

Адгезиметры-решетки

Предназначены для оценки адгезии методом решетчатых надрезов. Прибор создает систему параллельных надрезов глубиной до основания, образующих квадратную решетку.

Конструкция включает:

• режущий инструмент с регулируемым расстоянием между лезвиями;
• направляющую для обеспечения прямолинейности надрезов;
• рукоятку для создания усилия резания.

Расстояние между надрезами составляет 1, 2 или 3 мм в зависимости от толщины покрытия.

После создания решетки к поверхности прикладывается клейкая лента, которая удаляется резким движением. Адгезия оценивается по количеству отслоившихся квадратов покрытия согласно международным стандартам ISO 2409 и ASTM D3359.

Пример применения: адгезиметр Константа-АР для контроля лакокрасочных покрытий толщиной 20–250 мкм.

Метод обеспечивает быструю оценку адгезии без сложной подготовки образцов.

Сравнительная таблица разных видов

Как пользоваться адгезиметром

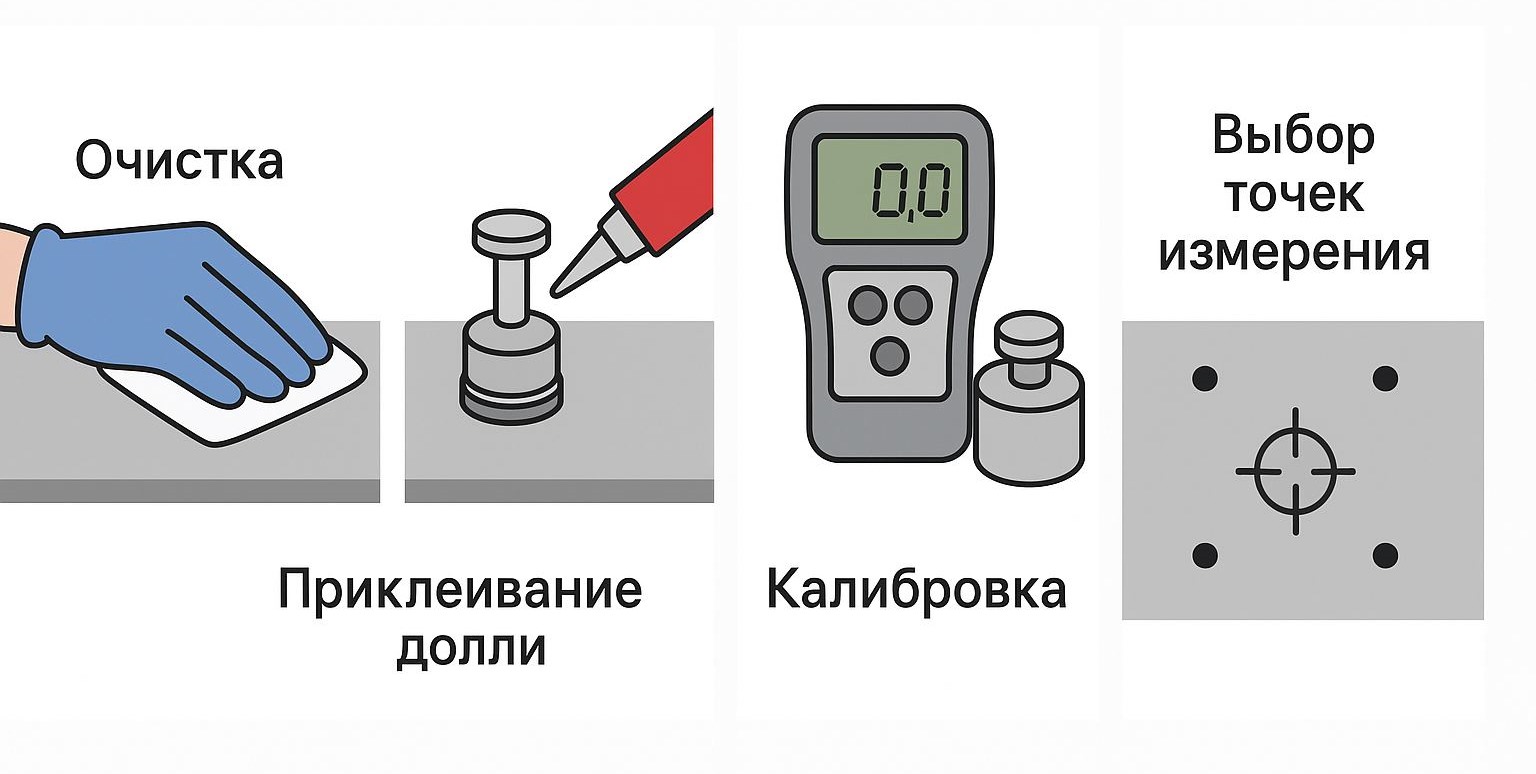

Подготовка к измерению

Подготовка поверхности критически важна для получения достоверных результатов.

1. Очистка. Измеряемая область должна быть очищена от загрязнений, пыли и жировых пятен. Температура поверхности должна соответствовать рабочему диапазону прибора, обычно от +5°C до +40°C.
2. Приклеивание долли. Для метода отрыва к поверхности приклеивается металлическая пластина-долли с помощью специального клея. Используются двухкомпонентные эпоксидные или акриловые составы с прочностью сцепления не менее 10 МПа. Время полимеризации клея составляет 4–24 часа в зависимости от типа и температуры окружающей среды.
3. Калибровка. Калибровка адгезиметра проводится перед началом измерений с помощью эталонных образцов или калибровочных грузов. Проверяется нулевая точка и точность показаний в рабочем диапазоне.
4. Выбор точек измерения. Рекомендуется проводить не менее 5 измерений на площади 1 м² для статистической обработки данных.

Проведение измерений

Метод отрыва

Измерение адгезии методом отрыва начинается с установки адгезиметра на приклеенную пластину-долли. Прибор должен располагаться строго перпендикулярно поверхности для исключения сдвигающих нагрузок.

Нагрузка прикладывается плавно со скоростью 1–2 МПа/с до момента отрыва покрытия. Резкие удары или неравномерное нагружение искажают результаты измерений. Максимальная сила отрыва фиксируется автоматически в электронных приборах или считывается по шкале в механических.

После измерения анализируется характер разрушения. Когезионное разрушение (внутри покрытия) указывает на достаточную адгезию, адгезионное разрушение (по границе покрытие-основание) — на недостаточную прочность сцепления.

Метод решетчатых надрезов

Для метода решетчатых надрезов создается система перпендикулярных надрезов с шагом 1–3 мм. Глубина надрезов должна достигать основания без его повреждения. Клейкая лента прикладывается к решетке и удаляется резким движением под углом 60°.

Как выбрать адгезиметр для производства

Ключевые параметры

• Диапазон измерений. Для большинства строительных материалов достаточен диапазон 0–10 МПа, для специальных защитных покрытий может потребоваться 0–50 МПа. Нефтегазовая отрасль требует измерений до 25–30 МПа для полимерных покрытий трубопроводов.
• Точность измерений. Определяется требованиями технологического процесса — от ±5% для общих задач контроля качества до ±1% для прецизионных измерений в авиационной и космической промышленности.
• Метод измерения. Толстые покрытия (более 250 мкм) требуют метода отрыва с использованием пластин-долли, тонкие лакокрасочные покрытия — метода решетчатых надрезов. Для хрупких керамических покрытий предпочтителен метод с минимальной скоростью нагружения.
• Условия эксплуатации. Работа в агрессивных средах требует антикоррозионных покрытий корпуса прибора, использование во взрывоопасных зонах — искробезопасного исполнения с соответствующей сертификацией.
• Портативность и автономность. Вес прибора не должен превышать 5 кг для удобства переноски одним оператором. Автономность работы электронных адгезиметров составляет 8–12 часов непрерывных измерений.
• Дополнительные функции. Современные промышленные адгезиметры оснащаются интерфейсами передачи данных, встроенной памятью для сохранения результатов, функциями статистической обработки измерений.

Рекомендации по подбору

Выбор адгезиметра должен быть основан на анализе специфических требований производственного процесса.

• Универсальные решения для базового контроля. Приборы с диапазоном 0–16 МПа и точностью ±2% обеспечивают измерения большинства промышленных покрытий. Механические адгезиметры оптимальны для периодического контроля в условиях ограниченного бюджета.
• Специализированные приборы для высокоточных измерений. Контроль покрытий в авиационной промышленности требует точности ±0,5% и прослеживаемости калибровки к государственным эталонам. Электронные адгезиметры с цифровой обработкой сигналов исключают погрешности считывания.
• Решения для агрессивных сред. Измерения в нефтехимии требуют искробезопасного исполнения и стойкости к углеводородам. Приборы с корпусом из нержавеющей стали обеспечивают долговременную эксплуатацию в химически активных средах.
• Преимущества импортного оборудования. Адгезиметры европейских и американских производителей соответствуют международным стандартам ISO и ASTM, обеспечивают взаимное признание результатов испытаний на глобальном рынке.
• Комплектация и сервисная поддержка. Полная комплектация должна включать набор пластин-долли различных диаметров (Ø 10, 14, 20, 50 мм), специализированный клей для приклеивания, калибровочные образцы, транспортировочный кейс. Дополнительные опции — программное обеспечение для анализа данных, интерфейсы связи с производственными информационными системами.

Общие рекомендации таковы:

Преимущества адгезиметров в промышленности

• Объективная оценка прочности покрытий. Количественные измерения адгезии исключают субъективность визуального контроля и повышают воспроизводимость результатов. Стандартизированные методы испытаний обеспечивают сопоставимость данных между различными производственными участками и временными периодами.
• Снижение производственных потерь. Своевременное выявление дефектов адгезии предотвращает преждевременное разрушение защитных покрытий и связанные с этим ремонтные работы. Стоимость контроля составляет 0,1–0,5% от стоимости покрытия, а предотвращенные потери могут достигать 10–30% от общих затрат на производство.
• Соответствие международным стандартам. Документирование результатов измерений адгезии обеспечивает соответствие требованиям ISO 4624, ASTM D4541, EN 1542. Сертифицированные адгезиметры гарантируют признание результатов контролирующими органами и международными аудиторами качества.
• Оптимизация технологических процессов. Систематический контроль адгезии позволяет выявлять критические параметры подготовки поверхности и нанесения покрытий. Корреляционный анализ данных измерений с технологическими режимами обеспечивает точную настройку производственного оборудования.
• Превентивное управление качеством. Раннее обнаружение тенденций снижения адгезии предотвращает массовый брак и внеплановые остановки производства. Статистический анализ результатов измерений позволяет прогнозировать потребность в корректирующих мероприятиях.
• Экономическая эффективность внедрения. Практический пример реализации: машиностроительный завод внедрил систематический контроль адгезии антикоррозионных покрытий на корпусах промышленного оборудования. Использование электронного адгезиметра с диапазоном 0–25 МПа позволило выявить участки с недостаточной адгезией (менее 3 МПа) и оптимизировать технологию подготовки поверхности. Результат: снижение рекламаций по коррозии на 80%, сокращение затрат на гарантийный ремонт на 60%.

Таким образом, интеграция адгезиметров в производственные процессы обеспечивает комплексное повышение эффективности систем контроля качества.

Тренды в использовании адгезиметров в 2025 году

• Автоматизация. Автоматизация процессов измерения адгезии становится приоритетным направлением развития контрольно-измерительного оборудования. Современные адгезиметры интегрируются с производственными информационными системами для автоматической передачи данных и анализа трендов качества.
• Беспроводные технологии. Они обеспечивают дистанционное управление измерениями и мониторинг состояния приборов. Bluetooth и Wi-Fi интерфейсы позволяют передавать результаты измерений в реальном времени на мобильные устройства и серверы баз данных.
• Искусственный интеллект. AI применяется для анализа результатов измерений и прогнозирования долговечности покрытий. Алгоритмы машинного обучения выявляют скрытые закономерности в данных адгезии и коррелируют их с условиями эксплуатации.
• Компактность. Миниатюризация измерительных систем расширяет возможности контроля труднодоступных поверхностей. Компактные адгезиметры весом менее 1 кг обеспечивают измерения в стесненных условиях без потери точности.
• Цифровизация. Рост спроса на электронные модели с расширенными функциями составляет 15–20% ежегодно. Пользователи отдают предпочтение приборам с цифровой обработкой сигналов, автоматическим расчетом статистических параметров и возможностью интеграции с системами управления качеством.
