Адаптер: что это и как он помогает в промышленности

На большинстве современных производств используется оборудование разных поколений, стандартов и производителей. Для их бесперебойной и согласованной работы применяются специальные устройства — адаптеры. В этой статье мы расскажем, какие существуют адаптеры, как они работают, где применяются и как выбрать оптимальное решение для вашего предприятия.

Что такое адаптер в промышленности

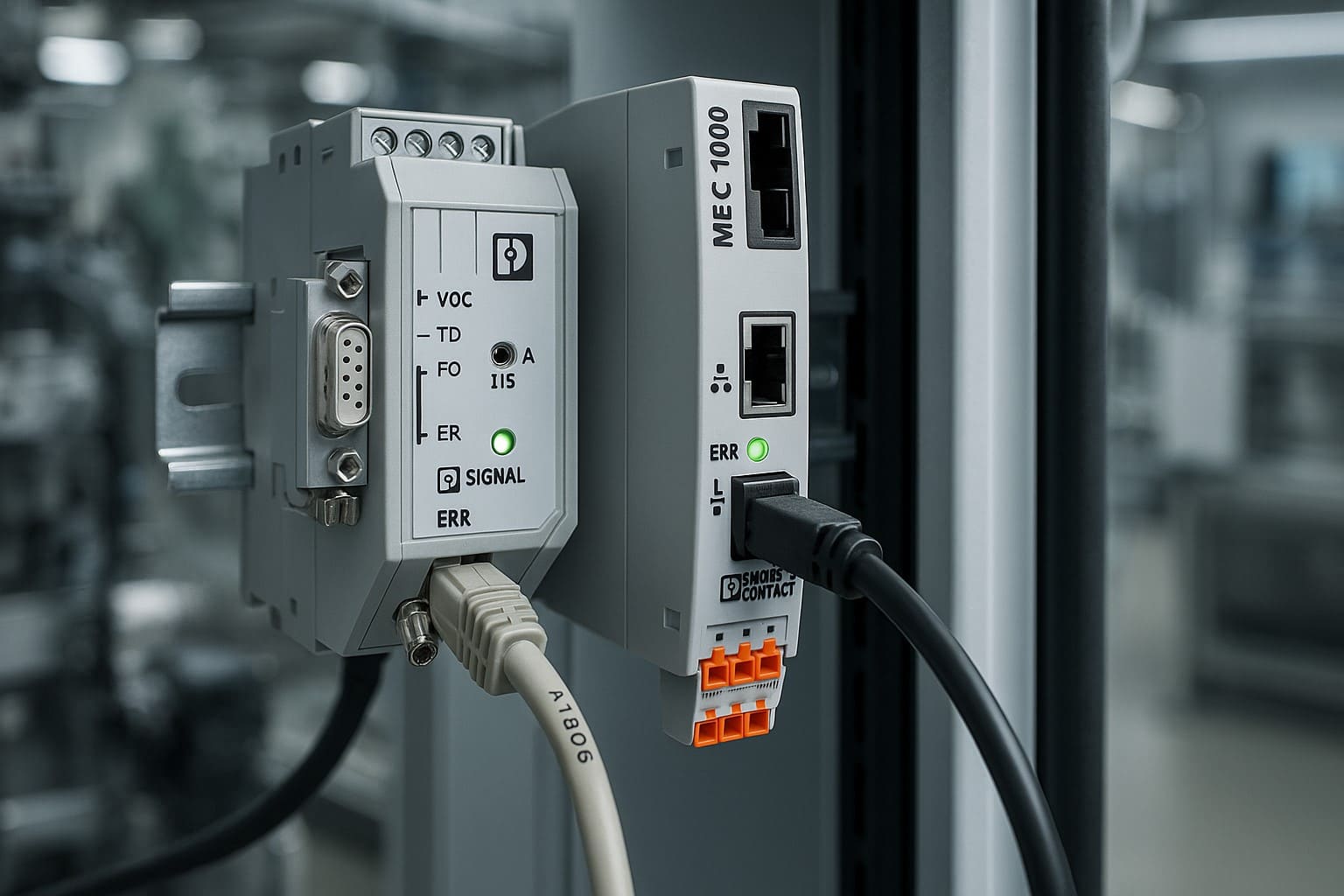

Промышленный адаптер — это устройство, обеспечивающее совместимость между разными системами, интерфейсами и протоколами связи. Он позволяет старому и новому оборудованию эффективно взаимодействовать, преобразуя сигналы, согласуя стандарты и обеспечивая стабильную передачу данных в сложных условиях производства. В отличие от бытовых, промышленные адаптеры работают в условиях повышенных требований к надежности, стабильности сигнала и устойчивости к внешним воздействиям.

Технический прогресс привел к тому, что средний жизненный цикл промышленного оборудования составляет 15–20 лет, в то время как системы управления обновляются каждые 5–7 лет. Адаптеры решают проблему технологического разрыва, позволяя предприятиям модернизировать производство без полной замены действующего оборудования.

Для чего нужен адаптер

Для решения трех критических задач:

1. Преобразование сигналов между различными форматами.
2. Интеграция систем с несовместимыми протоколами связи.
3. Обеспечение стабильной передачи данных в условиях промышленных помех.

Основной целью их использования остается обеспечение совместимости оборудования от разных производителей и различных поколений.

Практический пример: на автомобильном заводе потребовалось подключить станки с интерфейсом RS-232, выпущенные в 2010 году, к новой системе MES на базе Ethernet. Использование конвертера сигнала RS-232/Ethernet позволило интегрировать оборудование стоимостью 2,5 млн рублей в новую систему управления без замены станков, экономя предприятию более 15 млн рублей.

Как работает адаптер

Принцип работы

Принцип работы промышленного адаптера основан на многоуровневом преобразовании сигналов и данных. На физическом уровне устройство согласует электрические параметры: напряжение, ток, импеданс линии связи. На уровне протоков связи происходит трансляция команд и данных между различными стандартами, например между Profibus DP и DeviceNet.

Современные адаптеры используют микропроцессорные системы с программируемой логикой, что позволяет настраивать параметры преобразования под конкретные задачи. Буферизация данных обеспечивает стабильную работу при различных скоростях обмена информацией между подключенными устройствами.

Автоматизация процессов требует высокой точности временных характеристик. Адаптеры компенсируют задержки сигналов, синхронизируют обмен данными и обеспечивают детерминированность работы систем реального времени.

Устройство адаптера

• Входные и выходные порты обеспечивают физическое подключение к оборудованию через стандартизированные разъемы: RJ-45 для Ethernet, DB-9 для RS-232/485, M12 для промышленных сетей.
• Электронные схемы включают микроконтроллеры, преобразователи уровней сигналов, изолирующие трансформаторы и защитные элементы.
• Гальваническая изоляция предотвращает распространение помех и защищает оборудование от перенапряжений.
• Программное обеспечение адаптера содержит стеки протоколов, алгоритмы преобразования данных и диагностические функции. Современные модели поддерживают веб-интерфейс для настройки и мониторинга, что упрощает интеграцию оборудования и техническое обслуживание.

Типы адаптеров для промышленного оборудования

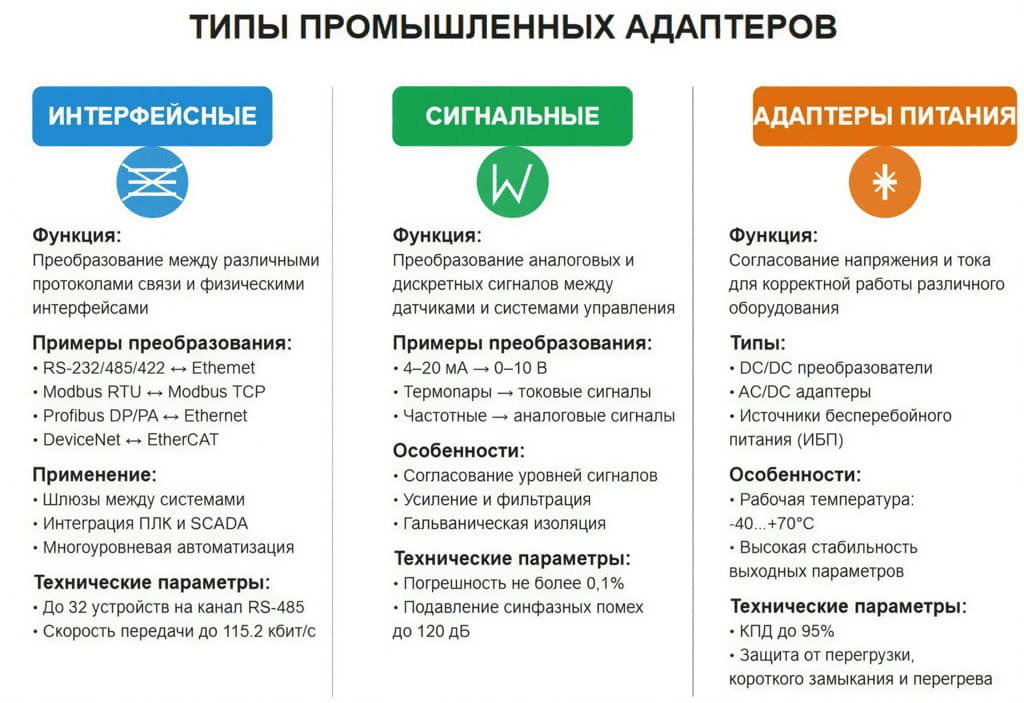

Интерфейсные

Обеспечивают преобразование между различными протоколами связи и физическими интерфейсами. Наиболее востребованы преобразователи между последовательными интерфейсами (RS-232, RS-485, RS-422) и современными сетевыми протоколами (Ethernet, Wi-Fi, Bluetooth).

Протоколы связи в промышленности разнообразны: Modbus RTU/TCP, Profibus DP/PA, DeviceNet, CANopen, EtherCAT. Интерфейсные адаптеры выполняют функции шлюзов, обеспечивая взаимодействие между системами на базе разных протоколов. Например, шлюз Modbus RTU/TCP позволяет SCADA-системе через Ethernet сеть управлять устройствами с интерфейсом RS-485.

Применение интерфейсных преобразователей в интеграции ПЛК и SCADA критично для построения многоуровневых систем автоматизации. Современные адаптеры поддерживают до 32 подчиненных устройств на одном канале RS-485 и обеспечивают скорость передачи данных до 115.2 кбит/с.

Сигнальные

Предназначены для преобразования аналоговых и дискретных сигналов между датчиками и системами управления. Основная задача – согласование уровней сигналов, их усиление, фильтрация и гальваническая изоляция.

Типовые преобразования включают: 4–20 мА в 0–10 В, термопары в стандартные токовые сигналы, частотные сигналы в аналоговые. Датчики и актуаторы различных типов требуют индивидуального согласования с входными модулями промышленных контроллеров.

Применение сигнальных адаптеров особенно важно в системах контроля параметров производства, где требуется высокая точность измерений. Качественные устройства обеспечивают погрешность преобразования не более 0,1% и подавление синфазных помех до 120 дБ.

Адаптеры питания

Решают задачи согласования напряжения и тока для корректной работы различного оборудования. В отличие от бытовых адаптеров, промышленные рассчитаны на работу в широком диапазоне температур (-40...+70°C) и обеспечивают высокую стабильность выходных параметров.

Основные типы включают DC/DC преобразователи для согласования уровней постоянного напряжения, AC/DC адаптеры для питания цифровых устройств от промышленной сети, и источники бесперебойного питания для критически важных систем управления.

Применение адаптеров питания для промышленных контроллеров обеспечивает стабильную работу автоматики при колебаниях напряжения сети. Современные модели имеют КПД до 95% и встроенную защиту от перегрузки, короткого замыкания и перегрева.

Как выбрать адаптер для вашего производства

Основные критерии

Совместимость интерфейсов и протоколов:

• Физические интерфейсы: RS-232/422/485, Ethernet 10/100/1000, CAN, USB, Profibus.
• Протоколы связи: Modbus RTU/TCP, DeviceNet, EtherCAT, Profinet, OPC UA.
• Электрические параметры: напряжение питания (12/24/48 VDC), потребляемый ток.
• Скорость передачи данных: от 9600 бод до 1 Гбит/с в зависимости от интерфейса.
• Время отклика системы: критично для приложений реального времени (<1 мс).

Условия эксплуатации:

• Температурный диапазон: стандартный (-10...+60°C) или расширенный (-40...+85°C).
• Влажность: относительная влажность до 95% без конденсации.
• Степень защиты: IP20 для шкафов, IP65/IP67 для монтажа в цехе.
• Вибростойкость: 5g при 10-500 Гц согласно IEC 60068-2-6.
• Электромагнитная совместимость: CE, FCC Class A для промышленного применения.

Нагрузочные характеристики:

• Количество подключаемых устройств: от 1 до 255 в зависимости от протокола.
• Пропускная способность: буферизация данных, поддержка одновременных соединений.
• Питание подключенных устройств: возможность Power over Ethernet (PoE) до 30 Вт.
• Резервирование: дублирование каналов связи для критичных применений.

Рекомендации по подбору

1. Проанализируйте существующую инфраструктуру:
   • Провести техническую инвентаризацию используемых интерфейсов и протоколов.
   • Определить топологию сети и схему подключения оборудования.
   • Выявить узкие места в передаче данных и требования к модернизации.
   • Оценить совместимость с системами верхнего уровня (SCADA, MES, ERP).
2. Выберите производителя с учетом экосистемы:
   • Delta Electronics – адаптеры для автоматизации и решения базовых задач преобразования интерфейсов.
   • Allen-Bradley – интеграция в архитектуру ControlLogix и CompactLogix.
   • Siemens – совместимость с экосистемой TIA Portal и SIMATIC.
   • Phoenix Contact – надежные решения для жестких промышленных условий.
   • Moxa – специализация на последовательных интерфейсах и промышленном Ethernet.
3. Рассчитайте технико-экономическое обоснование:
   • Сравнить стоимость адаптера с затратами на замену оборудования.
   • Рассчитать окупаемость с учетом экономии на модернизации (обычно 6–18 месяцев).
   • Оценить затраты на интеграцию, настройку и обслуживание.
   • Спланировать этапы внедрения для минимизации простоев производства.
4. Убедитесь в качестве технической поддержки:
   • Наличие технической документации на русском языке.
   • Доступность драйверов и программного обеспечения для настройки.
   • Возможность получения технической консультации при интеграции.
   • Гарантийные обязательства и сервисное обслуживание в России.

Таким образом, выбор адаптера начинается с анализа инфраструктуры и требований, затем идет подбор модели от проверенных производителей, которая будет удовлетворять по интерфейсам, условиям эксплуатации, цене и логистике:

Как настроить промышленный адаптер

Пошаговая инструкция

Шаг 1. Подготовьте оборудование и документацию

• Перед тем как настроить адаптер, изучите техническую документацию адаптера и подключаемого оборудования.
• Проверьте соответствие электрических параметров: напряжение питания, потребляемый ток.
• Подготовьте необходимые кабели с учетом требований к экранированию.
• Убедитесь в наличии заземляющего контура с сопротивлением не более 4 Ом.

Шаг 2. Выполните физическое подключение адаптера

• Обесточьте оборудование и убедитесь в отсутствии напряжения.
• Подключите сигнальные линии согласно схеме подключения из технической документации.
• Соблюдайте цветовую маркировку проводов и правильность распиновки разъемов.
• Обеспечьте надежное экранирование кабелей для защиты от электромагнитных помех.

Шаг 3. Настройте сетевые параметры адаптера

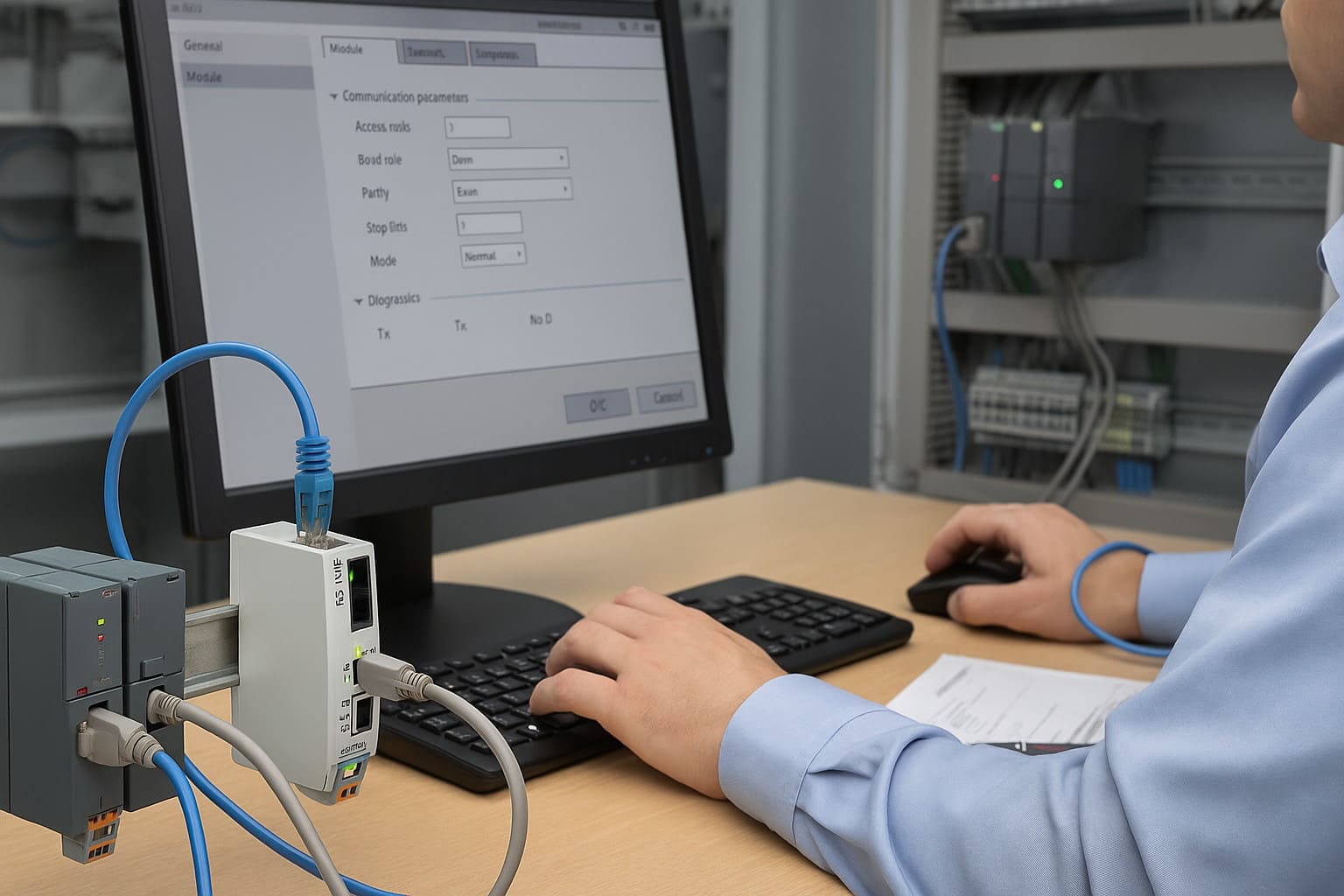

• Подключите адаптер к компьютеру через Ethernet или USB для первоначальной настройки.
• Назначьте IP-адрес, маску подсети и шлюз по умолчанию для сетевых адаптеров.
• Настройте параметры последовательного порта: скорость передачи (9600–115200 бод), биты данных, стоп-биты.
• Установите тайм-ауты связи в соответствии с требованиями подключаемого оборудования.

Шаг 4. Сконфигурируйте протоколы связи

• Выберите требуемый протокол связи (Modbus RTU/TCP, Profibus, DeviceNet).
• Настройте адресацию устройств в сети согласно топологии системы.
• Определите карту регистров для обмена данными между адаптером и ПЛК.
• Установите параметры диагностики и мониторинга состояния связи.

Шаг 5. Проведите тестирование и верификацию

• Подайте питание на систему и проверьте индикацию состояния адаптера.
• Выполните тестовый обмен данными между подключенными устройствами.
• Проконтролируйте стабильность связи в течение 2–4 часов непрерывной работы.
• Зафиксируйте параметры настройки в технической документации проекта.

Необходимые инструменты

Программное обеспечение для конфигурирования

• TIA Portal от Siemens – комплексная среда для интеграции адаптеров в проекты автоматизации с поддержкой всех промышленных протоколов.
• RSLogix 5000 от Rockwell Automation – профессиональный инструмент для настройки адаптеров Allen-Bradley в архитектуре ControlLogix.
• Веб-интерфейс адаптера – универсальное решение для базовой настройки через стандартный браузер без установки специализированного ПО.

Диагностические инструменты

• Анализаторы протоколов – контроль корректности передачи данных и выявление ошибок связи.
• Мультиметры промышленного класса – проверка электрических параметров сигнальных линий.
• Осциллографы – анализ формы и временных характеристик цифровых сигналов в критических применениях.

Техническая документация как основа успешной интеграции

Качественная техническая документация от производителя содержит детальные схемы подключения, описание регистров конфигурации, примеры настройки для типовых применений и рекомендации по устранению неисправностей. Соблюдение требований документации гарантирует стабильную работу адаптера в составе промышленной системы автоматизации.

Как проверить адаптер

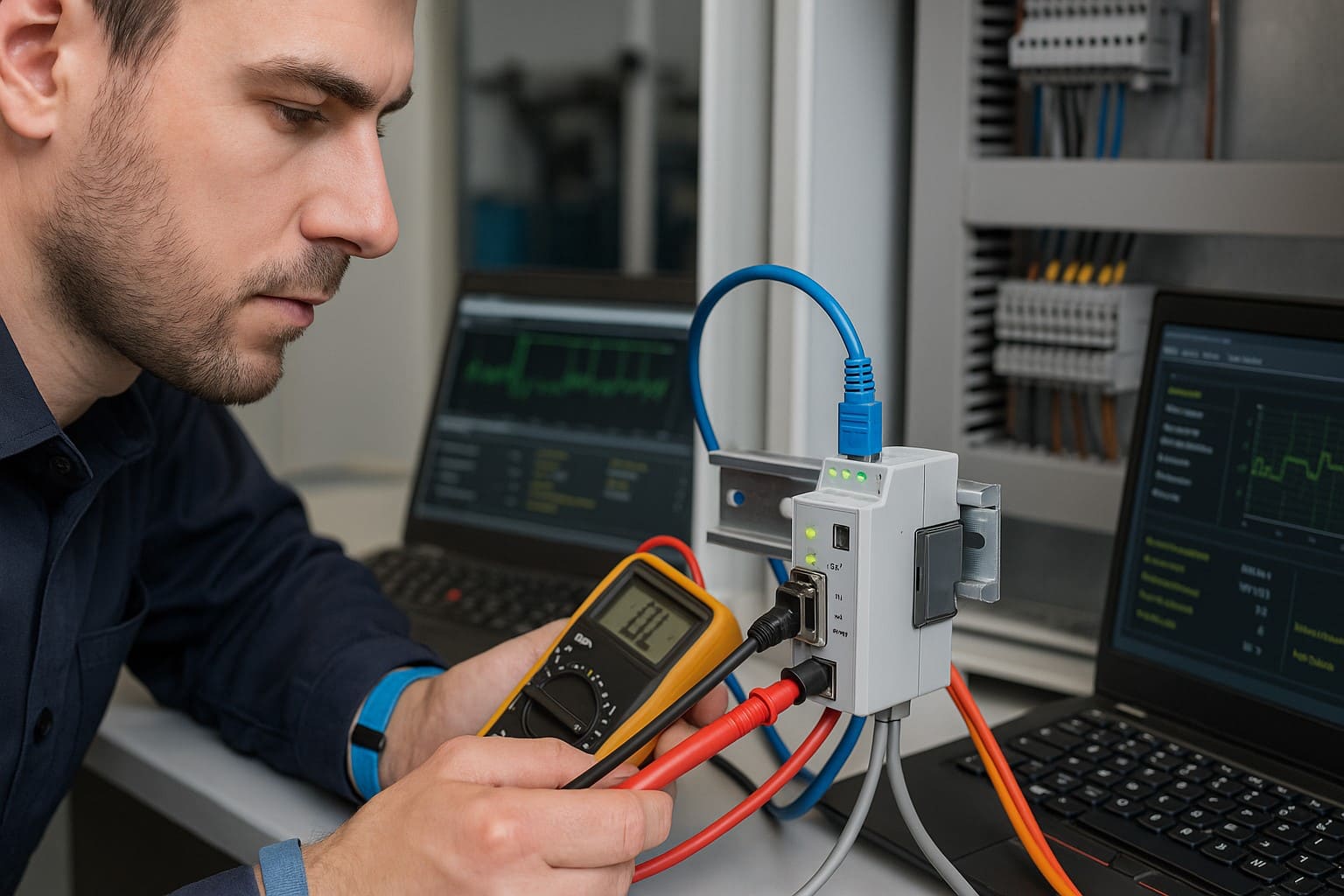

Проверка функциональности адаптера начинается с контроля физических соединений: визуального осмотра разъемов, целостности кабелей, контактов. Мультиметр поможет проверить сопротивление линий связи, отсутствие коротких замыканий и правильность распиновки кабелей.

Целостность сигнала контролируется с помощью осциллографа или логического анализатора. Для цифровых интерфейсов важны амплитуда сигналов, крутизна фронтов, отсутствие искажений формы импульсов. Качественный адаптер обеспечивает стабильные временные характеристики и низкий уровень джиттера.

Совместимость систем проверяется путем тестирования обмена данными между подключенными устройствами. Анализатор протоколов позволяет контролировать корректность передаваемых команд, скорость обмена, частоту ошибок связи. Статистика ошибок должна быть минимальной для стабильной работы производственной системы.

Диагностическое ПО от производителя адаптера предоставляет расширенные возможности мониторинга: состояние портов, загрузка процессора, температура компонентов, журнал событий. Встроенная диагностика помогает выявить проблемы на раннем этапе и предотвратить отказы оборудования.

Преимущества использования адаптеров в промышленности

• Экономическая эффективность. Использование адаптеров обеспечивает экономию капитальных затрат. Исследования «repair vs replace» показывают, что ремонт или интеграция оборудования обходится на 50–85 % дешевле, чем замена целых систем. Снижение совокупной стоимости владения достигается за счет минимизации затрат на обучение персонала, сокращения времени простоев и сохранения отработанных технологических регламентов.
• Продление жизненного цикла оборудования. Адаптеры позволяют эксплуатировать промышленное оборудование в течение полного планового срока службы (15–20 лет) без потери функциональности. Модернизация интерфейсов обеспечивает совместимость с современными протоколами связи, сохраняя при этом технологические характеристики основного оборудования.
• Повышение операционной эффективности. Централизованный мониторинг и управление снижают время реакции на отклонения с 15–30 минут до 1–3 минут, повышая общую эффективность производства на 12–18%. Автоматизированный сбор данных исключает ошибки ручного ввода и обеспечивает точность производственной отчетности на уровне 99,8%.
• Технологическая гибкость и масштабируемость. Возможность интеграции оборудования различных производителей создает конкурентную среду среди поставщиков и снижает технологическую зависимость от одного вендора.
• Обеспечение промышленной безопасности. Современные промышленные адаптеры включают функции кибербезопасности: шифрование данных, аутентификацию устройств, мониторинг сетевой активности. Гальваническая изоляция защищает дорогостоящее оборудование от электрических помех и перенапряжений.
• Соответствие регулятивным требованиям. Адаптеры с функциями регистрации данных обеспечивают документирование технологических параметров для соответствия отраслевым стандартам качества ISO 9001, экологическим нормам ISO 14001, требованиям промышленной безопасности. Автоматическое формирование отчетов снижает трудозатраты на подготовку документации для контролирующих органов и сертификационных процедур.

Тренды в использовании адаптеров в 2025 году

• Рост применения IoT в промышленности стимулирует развитие интеллектуальных адаптеров с расширенной функциональностью. Современные модели обеспечивают удаленный мониторинг, предиктивную диагностику и автоматическую настройку параметров связи в зависимости от условий эксплуатации.
• Универсальные конвертеры нового поколения поддерживают несколько протоколов в одном устройстве. Это упрощает архитектуру систем и снижает затраты на интеграцию. Благодаря программной конфигурации адаптеры можно настраивать под конкретные задачи без замены оборудования.
• Цифровая трансформация требует бесшовной интеграции традиционного оборудования с современными информационными системами. Адаптеры, поддерживающие облачные сервисы, технологии Industry 4.0 и промышленный интернет вещей, становятся ключевым элементом модернизации производственных процессов.
• Повышенные требования к кибербезопасности усиливают внимание к защите данных. Современные адаптеры оснащены функциями шифрования, аутентификации и мониторинга сетевой активности, что помогает предотвращать несанкционированный доступ к системам управления.

Выводы

Промышленные адаптеры обеспечивают стабильный обмен данными между несовместимыми устройствами в условиях реального производства. От простых преобразователей до универсальных шлюзов — адаптеры позволяют интегрировать разнородные системы без полной замены техники. Их грамотный выбор и настройка минимизируют затраты на модернизацию и повышают надежность автоматизированных процессов.

Чтобы избежать ошибок при выборе, важно учитывать интерфейсы, протоколы, условия эксплуатации и требования к надежности. Компания Siderus — поставщик широкого ассортимента промышленного оборудования — предлагает адаптеры и комплектующие для производства от ведущих мировых брендов: Siemens, Phoenix Contact, Balluff. Наш технический опыт и глубокое понимание потребностей российской промышленности позволяют подбирать оптимальные решения для интеграции оборудования любой сложности.
